N_CT25F028_3

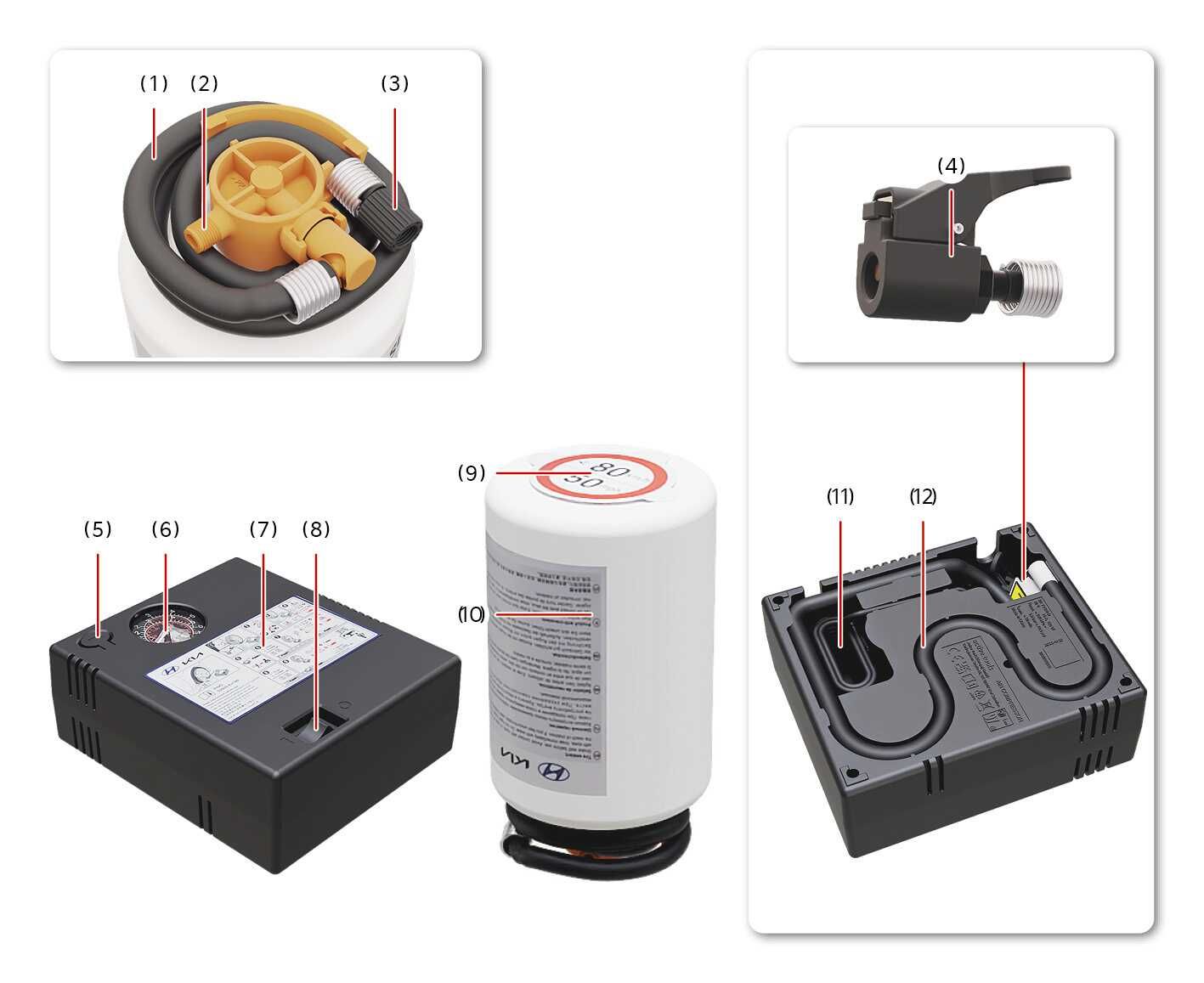

A csatlakozók, vezetékek és a kompresszor tömlő a kompresszorházban találhatók.

Szigorúan kövesse a megadott sorrendet, máskülönben a tömítőanyag nagy nyomás alatt kijuthat.

1. Tömítőszeres palack töltőtömlője

2. Kompresszor tömlő csatlakozó

3. Gumiabroncsnyomás szabályozó szelep

4. Kompresszor csatlakozó

5. Gumiabroncsnyomás ellenőrző szelep

6. Gumiabroncsnyomás-mérő

7. Kompresszor

8. Kompresszor ON/OFF kapcsoló

9. Sebességkorlátozó címke

10. Tömítőszeres palack

11. Csatlakoztassa a tápcsatlakozót/kábelt

12. Kompresszor tömlő
