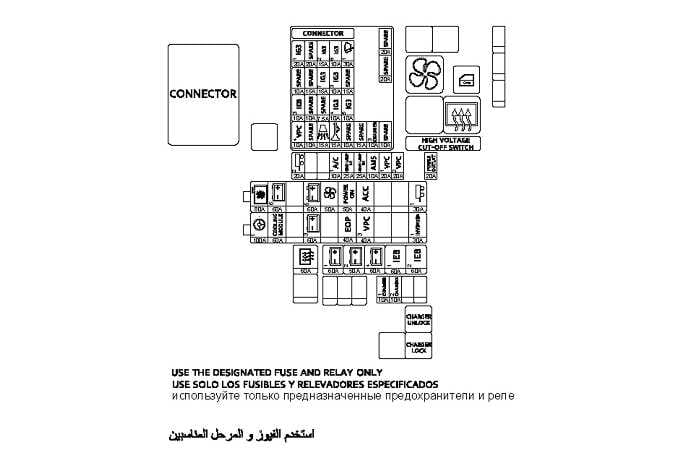

MULTI FUSE-1

MDPS1

100 A

MDPS egység (motorvezérlésű szervokormány egység)

COOLING MODULE

60 A

Hűtőrendszer modul

B+3

60 A

PDC csatlakozódoboz (biztosíték: BMS, ELEKTROMOS CSOMAGTARTÓ, P/VEZETŐÜLÉS, P/UTASÜLÉS PASS, AMP, ECS, P/ABLAK BAL, P/ABLAK JOBB, SBCM VEZETŐ, SBCM UTAS, vezeték nélküli DCU, E-VÁLTÓ1, MODUL7)

EOP

40 A

Hátsó inverter

VPC3

40 A

VPC(Járműplatform-vezérlő)

INVERTER1

30 A

Első inverter

MULTIFUSE-2

COOLING FAN

80 A

Hűtőventilátor motor

B+6

60 A

PCB blokk (IG3 fő relé, biztosíték: TÖLTŐ3, KÜRT, B/RIASZTÁS, ABLAKTÖRLŐ RELÉ, POWER ON RELÉ, IEB3, VPC4)

B+5

60 A

PDC csatlakozódoboz (biztosíték: S/FŰTÉS RR, LÉGZSÁK2, INVERTER2, MODUL8, NAPFÉNYTETŐ, USB TÖLTŐ2)

BLOWER

50 A

P/R csatlakozódoboz (ventilátor relé)

POWER ON

50 A

PCB blokk (POWER ON RELÉ)

ACC

40 A

PCB blokk (ACC BEKAPCSOLÁS RELÉ)

TRAILER1

30 A

CTM (vontató modul)

FUSE

B+1

60 A

PDC csatlakozódoboz (IPS3, IPS7, IPS2, IPS6, IPS5, IPS1, IPS4)

B+2

50 A

PDC csatlakozódoboz (IPS9, IPS12, IPS11, IPS08, IPS10)

B+4

60 A

PDC csatlakozódoboz (hosszútávú retesz relé, IPS13, biztosíték: MULTIMÉDIA1, MEMÓRIA1, MEMÓRIA2, GYERMEK LOCK, BDC1, FÉK SW, CCU, S/FŰTŐ RR, P/.ÜLÉS RR JOBB, DR LOCK, CSOMAGTÉRAJTÓ NYIT)

IEB1

60 A

IEB EGYSÉG (integrált elektromos fék modul)

IEB2

60 A

IEB EGYSÉG (integrált elektromos fék modul)

TRAILER2

20 A

CTM (vontató modul)

A/C1

10 A

DATC (kettős automatikus hőmérséklet-szabályozás)

HEAD LAMP LH

25 A

BAL fényszóró modul

HEAD LAMP RH

25 A

JOBB fényszóró modul

AMS

10 A

12V-os akkumulátor érzékelő

VPC1

20 A

VPC(Járműplatform-vezérlő)

VPC2

20 A

VPC(Járműplatform-vezérlő)

CHARGER1

10 A

CDM (töltőnyílás ajtó modul)

CHARGER2

10 A

P/R csatlakozódoboz (CHARGE ZÁR RELÉ, TÖLTŐ NYIT RELÉ)

REAR HEATED

60 A

P/R csatlakozódoboz (hátsó fűtött RELÉ)

HIGH VOLTAGE CUT-OFF SWITCH

TOLATÓBIZTOSÍTÉK

NAGYFESZÜLTSÉG LEVÁLASZTÓ KAPCSOLÓ

POWER OUTLET

20 A

POWER CSATLAKOZÓALJZAT elülső

IG3 1

20 A

PDC csatlakozódoboz (IG3_8, IG3_9, IG3_10)

IG3 2

15 A

VPC(Járműplatform-vezérlő)

IG3 3

10 A

ICCU (integrált töltésvezérlő egység) jelzés

IG3 4

10 A

Elektromos kompresszor jelzés, hűtőrendszer modul, hűtőventilátor motor

IG3 5

10 A

BMS

IG3 6

10 A

Első inverter

IG3 7

15 A

VCMS (jármű töltéskezelő rendszere)

CHARGER3

10 A

ICCU (integrált töltésvezérlő egység) jelzés, VCMS (jármű töltéskezelő rendszere)

HORN

15 A

Dupla kürt HI /ALACSONY

B/ALARM HORN

15 A

Riasztókürt

WIPER FRT1

30 A

PCB blokk (ablaktörlő főrelé)

IEB3

10 A

IEB EGYSÉG (integrált elektromos fék modul)

VPC4

10 A

VPC(Járműplatform-vezérlő)

MAIN RELAY

HORN

B/ALARM HORN

WIPER
