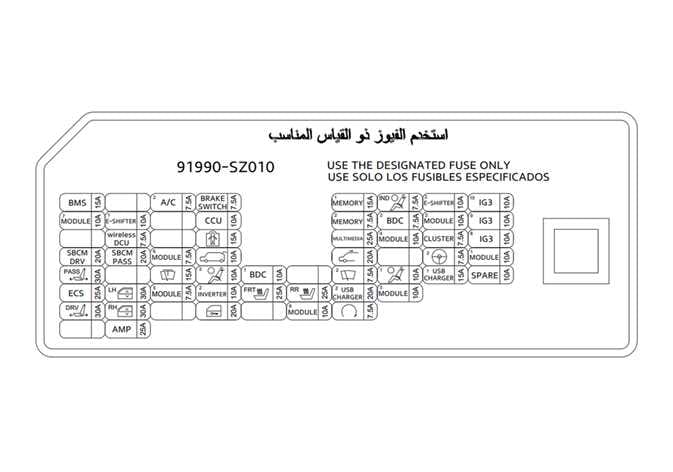

Kennzeichnung Sicherungskasten auf der Fahrerseite
N_SZe25G005_E

PDC-Verteilerblock

Bezeichnung der Sicherung

Symbol

Nennleistung der Sicherung

Geschützter Stromkreis

BATTERY MANAGEMENT

15 A

BMS

RESERVE

-

15 A

Nicht verwendet

A/C2

7,5 A

DATC (doppelte automatische Temperaturregelung), Heizungssteuerung vorne, Heizungssteuerung hinten

BRAKE SWITCH

7,5 A

BDC (Karosseriesteuergerät), Bremslichtschalter

MEMORY1

15 A

DATC (Duale automatische Temperaturregelung), Heizungssteuerung vorne, Heizungssteuerung hinten, ADAS-Einheit (Parken), Stimmungslampeneinheit, Konsolen-Stimmungslampe (oben/unten), Stimmungslampe Fahrer-/Beifahrertür, Eckradar vorn/hinten links/rechts, USB JACK

A/BAG IND

7,5 A

Overhead-Konsole Lampe

E-SHIFTER2

10 A

SBW-Steuergerät (Shift By Wire)

IG3 10

10 A

V2L_SIG (Signal vom Fahrzeug zur Last), ICCU (integrierte Ladesteuerung), Fahrersitzschalter (Heizung/Belüftung/integriertes Speichersystem), Beifahrersitzschalter (Heizung/Belüftung), hinteres linkes/rechtes Sicherheitsfenster-Modul

MODULE7

10 A

Regensensor, aktiver Luftklappensteller, ICC_UNIT (In Cabin Cam_UNIT), OBD (On Board Diagnostics), VESS UNIT (Virtual Engine Sound System), REAR HEATED RELAY

E-SHIFTER1

10 A

SBW-Steuergerät (Shift By Wire)

RESERVE

-

10 A

Nicht verwendet

CCU

10 A

CCU (Zentrale Kommunikationseinheit)

MEMORY2

7,5 A

CCNC-Tastaturschalter, Kombiinstrument, Head-Up-Display, ADP_CONTROLLER (Akustik-Design-Plattform), BDC (Karosseriesteuergerät)

BDC2

7,5 A

BDC (Karosseriebereich-Steuermodul)

MODULE2

10 A

CCU (Zentrale Kommunikationseinheit), DCU (Datenkonnektivitätseinheit), Bremslichtschalter, Fahrer-Fensterheberschalter-Modul

IG3 9

10 A

DATC (Dualer automatischer Temperaturregler), CCNC (Connected Car Navigation Cockpit), DATC Control CDU (Climate Display Unit), PTC (Positiver Temperaturkoeffizient) Heizungssignal, Feinstaubsensor im Auto, Temperatursensor im Auto

RESERVE

-

10 A

Nicht verwendet

Wireless DCU

7,5 A

DCU (Datenkonnektivitätseinheit)

RESERVE

-

15 A

Nicht verwendet

CHILD LOCK

15 A

Hintere linke/hintere Tür Kindersicherung/Entriegelungsmotor

MULTIMEDIA

25 A

CCNC (Vernetztes Auto-Navigations-Cockpit)

MODULE4

10 A

CCNC (Connected Car Navigation Cockpit), ICC_UNIT (In Cabin Cam_UNIT), I_S_MIRR_ECM (elektrochromatischer Spiegel), CDU (Klimaanzeige), Frontkonsole (WPC Wireless Power Charger), OBD (On-Board-Diagnose), ADP_CONTROLLER (Akustikdesign-Prozessor), elektrisches Fahrersitzmodul, elektrisches Beifahrersitzmodul, AMP (Verstärker), Scheinwerfermodul links/rechts

CLUSTER

7,5 A

Kombiinstrument, Head-Up-Display

IG3 8

10 A

CCU (Zentrale Kommunikationseinheit), Ladeanzeigeleuchte

SBCM DRV

20 A

Fahrerseite Karosseriebereich-Steuermodul Fahrer

SBCM PASS

20 A

Beifahrerseite Karosseriebereich-Steuermodul

MODULE6

7,5 A

Scheinwerfer-Modul LH/RH

TAILGATE OPEN

10 A

HECKKLAPPENVERRIEGELUNG

SUNROOF

20 A

Schiebedachmotor

RESERVE

-

10 A

Nicht verwendet

MDPS2

7,5 A

MDPS (motorgetriebene Servolenkung) Signal

MODULE1

10 A

AMP (Verstärker), ADP_CONTROLLER (Akustikdesign-Prozessor), BDC (Karosseriesteuergerät), DCU (Datenverbindungseinheit), CCU (zentrale Kommunikationseinheit), CCNC (Vernetztes Auto-Navigations-Cockpit), CCNC-Tastaturschalter, ADAS-Einheit (Parken), C/PAD USB-Ladegerät_27 W, OBD (On-Board-Diagnose)

P/SEAT PASS

30 A

Schalter für den elektrischen Beifahrersitz, Elektrisches Sitzverstellmodul Beifahrersitz

RESERVE

-

25 A

Nicht verwendet

WASHER

15 A

Multifunktionsschalter, integriertes Schaltkreis-Modul (Washer vorne)

AIR BAG2

10 A

ACU (Airbag-Steuergerät)

BDC1

10 A

BDC (Karosseriesteuergerät), Ultra WideBand und Bluetooth Low Energy MASTER/SLAVE, Ultra WideBand vorne links/rechts, Ultra WideBand hinten links/rechts

RESERVE

-

10 A

Nicht verwendet

WIPER FRT2

7,5 A

BDC (Karosseriesteuergerät), Scheibenwischer-Relais

AIR BAG1

10 A

ACU (Airbag-Steuergerät)

USB CHARGER1

15 A

USB-Ladegerät für Fahrer-/Beifahrersitz

SPARE

10 A

Nicht verwendet

ECS

25 A

ECS (Elektronisch gesteuerte Federung)

P/WINDOW LH

30 A

Vorderes linkes Sicherheits-Fensterhebermodul, hinteres linkes Sicherheits-Fensterhebermodul

MODULE5

7,5 A

BDC (Karosseriebereich-Steuermodul)

INVERTER2

10 A

Hinterer Wechselrichter

S/HEATER FRT

25 A

Schalter für Fahrer-/Beifahrersitz (Heizung/Belüftung),

S/HEATER RR

25 A

Sitzheizungs-Steuermodul hinten

USB CHARGER2

20 A

C/PAD USB-Ladegerät_100W

MODULE3

10 A

Frontkamera, ADAS-Fahrsteuergerät, C/PAD_SW_LWR, ADAS-Einheit (Einparken), ECS (Elektronisch gesteuerte Aufhängung), SCM (Lenksäulenmodul), Heckinverter, Eckenradar vorne/hinten LH/RH

P/SEAT DRV

30 A

Schalter für den elektrischen Fahrersitz, Modul für den elektrischen Fahrersitz

P/WINDOW RH

30 A

Vorderes rechtes Sicherheits-Fensterhebermodul, hinteres rechtes Sicherheits-Fensterhebermodul

RESERVE

-

10 A

Nicht verwendet

DOOR LOCK

20 A

Fahrer-/Beifahrertürverriegelungsmotor, Hintertürverriegelungsmotor, CDM (Ladetürmodul)

RESERVE

-

25 A

Nicht verwendet

MODULE8

10 A

Elektrischer Fahrersitz, Elektrischer Fahrersitz, Einheit Elektrische Heckklappe, Elektrisches Fensterheberschaltermodul

START

7,5 A

VPC(Fahrzeug-Plattform-Steuergerät), BDC(Karosseriebereich-Steuergerät)

RESERVE

-

30 A

Nicht verwendet

AMP

25 A

AMP (Verstärker)
