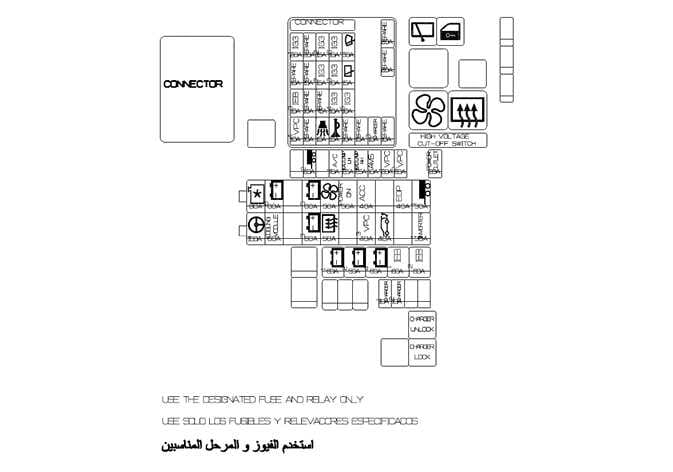

Sicherungskasten im Motorraum

Stromkreis (P/R-Verteilerblock)


Bezeichnung der Sicherung		Nennleistung der Sicherung	Geschützter Stromkreis
MULTI FUSE-1	MDPS1	100 A	MDPS-Einheit (Motorgetriebene Servolenkung)
	COOLING MODULE	60 A	Modul für das Kühlsystem
	B+3	60 A	PDC-Verbindungsblock (Sicherung: BMS, P/SEAT DRV, P/SEAT PASS, AMP, ECS, P/WINDOW LH, P/WINDOW RH, SBCM DRV, SBCM PASS, Kabellose DCU, E-SHIFTER1, MODULE7)
	VPC3	40 A	VPC (Fahrzeug-Plattform-Controller)
	INVERTER1	30 A	Umrichter vorne
	REAR HEATED	50 A	Heckscheibenheizung
	POWER TAILGATE	40 A	POWER TAILGATE
MULTIFUSE-2	COOLING FAN	80 A	Kühllüftermotor
	B+6	60 A	PCB-Block (IG3 Hauptrelais, Sicherung: CHARGER3, HORN, B/ALARM, WIPER RLY, POWER ON RLY)
	B+5	60 A	PDC-Verbindungsblock (Sicherung: S/HEATER RR, AIR BAG2, INVERTER2, MODULE8, SUNROOF, USB CHARGER2)
	BLOWER	50 A	P/R Anschlussleiste (Gebläserelais)
	POWER ON	50 A	PCB Block (POWER ON RLY)
	ACC	40 A	PCB Block (ACC ON RLY)
	TRAILER1	30 A	CTM(Can-Anhänger-Modul)
	EOP	40 A	EOP (Elektrische Ölpumpe)
FUSE	B+1	60 A	PDC-Verteilerblock (IPS3, IPS7, IPS2, IPS6, IPS5, IPS1, IPS4)
	B+2	50 A	PDC-Anschlussleiste (IPS9, IPS12, IPS11, IPS08, IPS10)
	B+4	60 A	PDC-Verteilerblock (Langzeitverriegelungsrelais, IPS13, Sicherung : MULTIMEDIA1, MEMORY1, MEMORY2, CHILD LOCK, BDC1, BRAKE SW, CCU, S/HEATER FRT, DR LOCK, TAILGATE OPEN)
	IEB1	60 A	IEB UNIT(Integriertes elektronisches Bremsmodul)
	IEB2	60 A	IEB UNIT(Integriertes elektronisches Bremsmodul)
	TRAILER2	20 A	CTM(Can-Anhänger-Modul)
	A/C1	10 A	DATC (Dualer automatischer Temperaturregler)
	HEAD LAMP LH	25 A	Scheinwerfer-Modul links
	HEAD LAMP RH	25 A	Scheinwerfer Modul rechts
	AMS	10 A	12V Batteriesensor
	VPC1	20 A	VPC (Fahrzeug-Plattform-Controller)
	VPC2	20 A	VPC (Fahrzeug-Plattform-Controller)
	CHARGER1	10 A	CDM(Ladeklappenmodul)
	CHARGER2	10 A	P/R-Verbindungsblock (Ladungssperre, Ladungssperre entriegeln)
	HIGH VOLTAGE CUT-OFF SWITCH	SHUNT-SICHERUNG	HOCHVOLT-UNTERBRECHUNGSSCHALTER
	POWER OUTLET	20 A	STECKDOSE vorne

Leiterplattenblock


Bezeichnung der Sicherung	Nennleistung der Sicherung	Geschützter Stromkreis
IG3 1	20 A	PDC-Anschlussblock (IG3_8, IG3_9, IG3_10)
IG3 2	15 A	VPC (Fahrzeug-Plattform-Controller)
IG3 3	10 A	ICCU (Integrierte Ladekontrolleinheit) Signal
IG3 4	10 A	Elektrisches Kompressorsignal, Kühlsystemmodul, Kühlgebläsemotor
IG3 5	10 A	BMS
IG3 6	10 A	VORDERER UMRICHTER
IG3 7	15 A	VCMS (Fahrzeug-Lademanagementsystem)
CHARGER3	10 A	Signal der ICCU (Integrierte Ladesteuerungseinheit), VCMS (Fahrzeug-Lademanagementsystem)
HORN	15 A	Doppelhupe HI/LOW
B/ALARM HORN	15 A	Alarmanlagenhupe
WIPER FRT1	30 A	PCB-Block (Scheibenwischer-Hauptrelais)
IEB3	10 A	IEB UNIT(Integriertes elektronisches Bremsmodul)
VPC4	10 A	VPC (Fahrzeug-Plattform-Controller)
WIPER RR	15 A	Heckscheibenwischer
