Hordozható töltő csatlakoztatása (ICCB: kábelen belüli vezérlődoboz)

  1. Csatlakoztassa a dugót egy háztartási hálózati csatlakozóhoz.

    OCVQ011022L

  2. Ezután ellenőrizze, hogy világít-e az áramforrás (zöld) jelzőfénye a vezérlődobozon.

    OCVQ011024

  3. A féket nyomva tartva aktiválja a rögzítőféket.

  4. Kapcsoljon ki minden kapcsolót, váltson P (parkolás) fokozatba, és állítsa le a motort. Ha a töltést P (parkolás) fokozatba történő váltás nélkül kezdik meg, a töltés azt követően kezdődik, hogy a sebességfokozat automatikusan P (Parkolás) állásba vált.

  5. Nyissa ki a töltőajtót.

    A további részleteket lásd: Töltőnyílás ajtaja.

  6. Nyissa ki a töltőcsatlakozó és a töltőaljzat védőkupakjait. Ellenőrizze, hogy van-e bennük idegen anyag vagy por.

  7. Fogja meg a töltőcsatlakozó fogantyúját, és csatlakoztassa a jármű töltőaljzatához. Nyomja be teljesen a csatlakozót. A csatlakozó és a töltőaljzat nem megfelelő érintkezése tüzet okozhat.

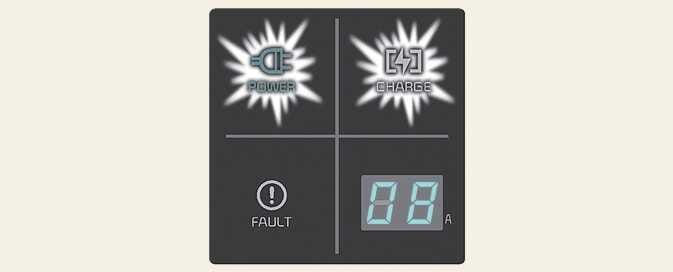

  8. A töltés automatikusan megkezdődik (a töltőlámpa világít).

    OCVQ011025

  9. Győződjön meg róla, hogy a műszerfalon ON állapotban van-e a nagyfeszültségű akkumulátor töltő jelzőfénye (). Az akkumulátor nem töltődik, ha a töltő jelzőfény () nem világít. Ha a töltőcsatlakozó nem érintkezik megfelelően az aljzattal, csatlakoztassa újra a töltőkábelt, és próbálja újra.

    OCVQ014026

  10. A töltés megkezdése után a műszerfalon megjelenik a becsült töltési idő, körülbelül 1 percig.

    OCVQ014076L

    1: Hátralévő idő

    A becsült töltési idő szintén megjelenik a műszerfalon körülbelül 1 percre, ha töltés közben kinyitja a vezetőoldali ajtót. Ha az ütemezett töltés, illetve az ütemezett légkondicionálás/fűtés aktív, a kijelzőn a becsült töltési idő helyett „--” jelenik meg.

VIGYÁZAT

A biztosíték kiolvadásának elkerülése érdekében ellenőrizze, hogy a kiválasztott töltöttségi szint illeszkedik-e a megszakító kapacitásához.

MEGJEGYZÉS

  • Ha a töltőnyílás ajtaját fagyos időjárás miatt nem lehet kinyitni, akkor enyhén kopogtassa meg vagy távolítsa el a körülötte lévő jeget. A töltőnyílás ajtaját ne próbálja meg felfeszíteni.

  • Annak ellenére, hogy a töltés az EV gomb ON/START helyzetében is lehetséges, az Ön biztonsága érdekében akkor kezdje el a töltést, amikor az EV gomb állásban, a jármű pedig P (Parkolás) fokozatba váltja. A töltés megkezdése után az EV gomb START vagy ON állásba kapcsolásával használhatja a jármű elektromos berendezéseit, például a rádiót.

    Töltés közben nem lehet P (Parkolás) állásból más fokozatba kapcsolni.

  • A nagyfeszültségű akkumulátor állapotától, a töltő műszaki jellemzőitől, és a környezeti hőmérséklettől függően a töltési idő változó lehet.
