Tompított fényszóró (jobbkormányos jármű)

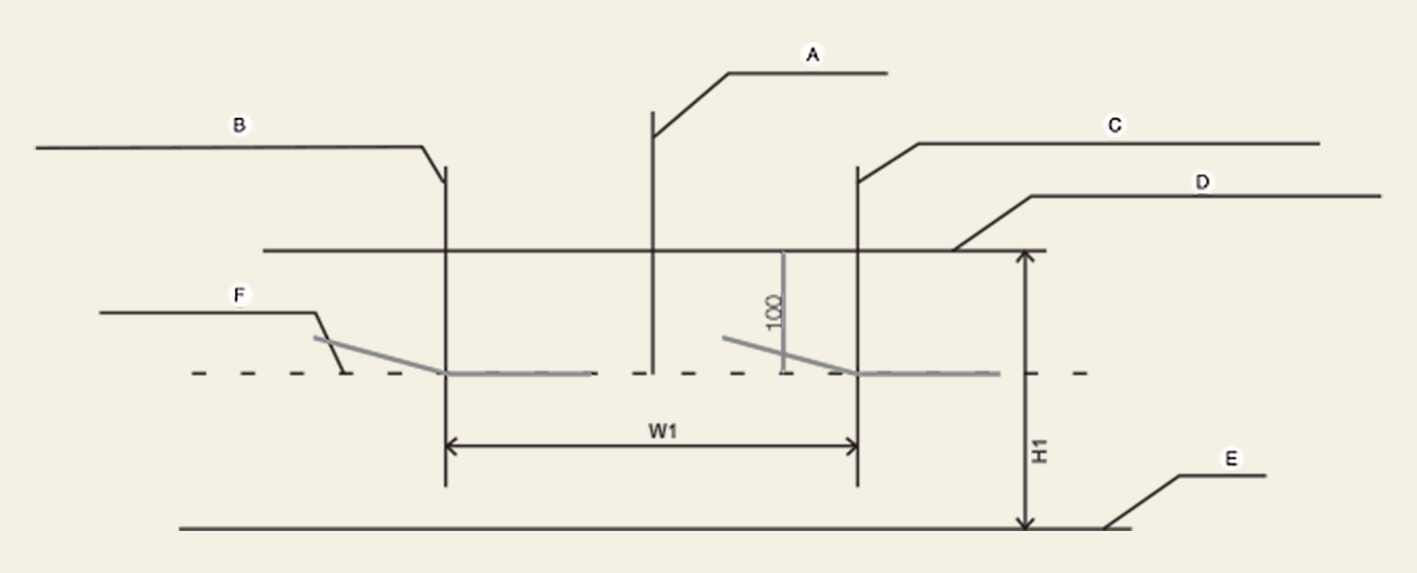

Ábra 1. 10 m-es képernyő alapján
OCV071056L

  • A: A: Járműtengely

  • B: A bal oldali fényszóróizzó középpontjának függőleges vonala

  • C: A jobb oldali fényszóróizzó középpontjának függőleges vonala

  • D: A fényszóró izzó középpontjának vízszintes vonala

  • E: Talaj

  • F: Leválasztó vonal

Használat

  • Kapcsolja fel a tompított fényszórót úgy, hogy a vezető ne tartózkodjon a gépkocsiban.

  • A megfelelő törésvonal a képen látható.

  • A tompított fényszóró beállításakor először a vízszintes beállítást, azután a függőleges beállítást kell elvégezni.

  • Engedje ki a rögzítőféket és állítsa a sebességváltót N (üres) állásba, valamint, ha a jármű fel van szerelve fényszóró magasságállító berendezéssel, állítsa a fényszóró magasságállító berendezést a „0“ állásba.
