고전압 배터리 시스템

경고
  • 고전압 장치에 붙어 있는 경고 라벨의 지시를 준수하십시오.

    절대로 전선 케이블, 커넥터를 만지지 마십시오. 접촉으로 인하여 심각한 부상, 감전 또는 사망할 수 있습니다.

  • 엔진룸(퓨즈/릴레이 박스) 내 퓨즈 교체 시 하이브리드 파워 컨트롤 유닛(HPCU) 장치에 주의하십시오. 임의로 만지면 고장이 날 수 있습니다.

  • 하이브리드 시스템에서 하이브리드 배터리, 모터 및 기타 부품에 고전압을 사용합니다.

    고전압 배터리를 만지면 매우 위험합니다. 감전으로 인하여 심각한 부상을 입거나 사망할 수 있습니다.

고전압 배터리 시스템 분해/조립 금지

경고
  • 배터리 시스템을 절대 분해, 조립하지 마십시오. 감전으로 사망하거나 다칠 수 있습니다.

  • 배터리 시스템을 임의로 분해 또는 조립할 경우 차량 성능, 내구성에 문제가 생길 수 있습니다.

  • 고전압 장치에 붙어 있는 경고 라벨의 전문 서비스센터에 문의하십시오.

  • 배터리 시스템, 모터에 연결된 고전압 케이블(주황색 케이블) 등은 감전의 우려가 있으므로 손으로 부품을 만지거나 커버나, 전기 케이블을 임의로 탈부착하지 마십시오. 특히 하이브리드 차량은 고전압 시스템으로 시동「ON」상태에서는 절대 만지지 마십시오. 감전으로 인하여 사망하거나 다칠 수 있습니다.

  • 고전압 배터리 전해액이 피부나 옷, 눈에 닿으면 최소한 15분 동안 흐르는 물에 깨끗한 물로 닦아내고 즉시 의료 조치를 받으십시오. 의료 조치를 받을 때까지 스펀지 또는 헝겊에 물을 적셔 계속 닦아내십시오. 실명 또는 피부 손상의 위험이 있습니다.

  • 배터리 시스템 내부 고전압 부품(고전압 배터리, 인버터, 직류 변환 장치 등)을 다른 용도로 사용하지 마십시오.

  • 외부 충전기를 사용하여 배터리 시스템 내 고전압 배터리 충전을 시도하지 마십시오.

    감전으로 사망하거나 다칠 수 있고 차량 성능, 내구성에 영향을 줄 수 있습니다.

  • 임의로 배터리 시스템에 구멍을 뚫거나 충격을 주지 마십시오. 감전으로 사망하거나 다칠 수 있고 차량 성능, 내구성에 영향을 줄 수 있습니다.

  • 불에 가까이 하거나 소각하지 마십시오. 발열에 의한 화재의 위험이 있습니다.

주의
  • 고전압 배터리는 고온에 장시간 노출되면 성능이 저하될 수 있습니다. 차량 페인트 열처리 작업 시 70°C/약 30분 또는 80°C/약 20분을 초과하지 마십시오.

  • 엔진룸 내부 청소 시 고압 세차나 물세척은 고전압 누전에 의한 감전을 일으킬 수 있고 부품 손상 등 차량의 전기 계통에 이상을 일으켜 차량에 문제가 발생할 수 있으니 삼가하십시오.

  • 장기 주차 시 자연 방전에 의해 고전압 배터리가 방전되어 성능 저하가 발생할 수 있으니 약 2개월에 1회, 약 15 km 이상 주행을 권장합니다. 주행을 하면 자동적으로 고전압 배터리가 충전됩니다.

  • 하이브리드 시스템이 작동할 때 뒷좌석 고전압 배터리 시스템에서 작동 소음이 들릴 수 있습니다. 이 소리는 어떤 문제가 있어 발생하는 것이 아닙니다.

고전압 모터 커넥터(엔진룸)

경고
  • 고전압 모터 커넥터를 임의로 분리하지 마십시오. 감전으로 인하여 사망하거나 다칠 수 있습니다.

  • 하이브리드 차량의 점검 및 정비는 반드시 자사 직영 서비스센터나 서비스협력사로 문의하시기 바랍니다.

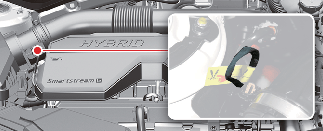

고전압 차단 커넥터

고전압 차단 커넥터는 자사 직영 서비스센터나 서비스협력사에서 차량을 수리할 때 배터리 고전압을 차단하기 위한 장치로, 모터룸 내부에 위치하고 있습니다.

후드를 열고, 엔진 측면의 고전압 차단 커넥터에 접근하십시오.

경고
  • 고전압 차단 커넥터를 만지지 마십시오. 감전 등의 사고로 인해 심각한 부상이나 인명피해가 발생할 수 있습니다.

  • 고전압 차단 커넥터의 점검 및 정비가 필요한 경우 반드시 자사 직영 서비스센터나 서비스협력사에 문의하십시오.

  • 피할 수 없는 응급 상황이 아니라면 임의로 고전압 차단 커넥터를 분리하거나 선을 자르지 마십시오. 시동이 걸리지 않는 등 차량에 심각한 문제가 발생할 수 있습니다.

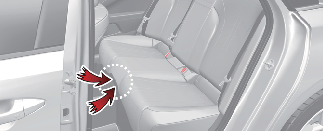

공기 흡입구

하이브리드 배터리 공기 흡입구가 뒷좌석 중앙에 설치되어 있습니다.

하이브리드 배터리 공기 흡입구는 하이브리드 배터리를 냉각하는 데 사용합니다.

공기 흡입구를 물건 등으로 막거나 이물질을 흘리지 마십시오. 하이브리드 배터리 성능 저하 및 고장이 날 수 있습니다.

경고
  • 하이브리드 공기 흡입구 청소 시 주의하십시오. 젖은 천으로 청소 시 물 등 액체를 흘리지 마십시오.

    고전압 배터리로 인해 감전을 일으킬 수 있으며 감전으로 사망하거나 심하게 다칠 수 있습니다.

  • 하이브리드 배터리를 올바르게 처리하지 않을 경우 사망하거나 감전되거나 또는 부상을 입을 수 있습니다.

    공기 흡입구 커버가 손상되었을 경우 즉시 자사 직영 서비스센터나 서비스협력사로 점검을 의뢰하십시오.

경고

흡입구에 이물질이 들어갈 경우 고전압 배터리가 손상될 수도 있습니다.

차량 사고 및 화재 발생 시 조치사항

하이브리드 자동차를 주행하는 중 사고가 발생한 경우 비상 경고등을 켜고 차량을 안전한 장소로 이동시키십시오.

시동을 끈 후 안전한 곳으로 대피하고 다른 사람들이 접근하지 않도록 조치하십시오

경고

사고 발생 시 고전압 배터리가 파손되면 인체에 유해한 가스 및 전해액이 누출될 수 있습니다.

  • 누출된 액체가 피부에 닿지 않도록 주의하십시오.

  • 가연성 가스나 유독 가스의 누출이 의심되면 창문을 열어 환기한 후 즉시 안전한장소로 대피하십시오.

  • 누출된 액체가 눈에 들어가거나 피부에 닿은 경우 즉시 흐르는 물 또는 소금물로 접촉 부위를 씻은 후 의사의 진료를 받으십시오.

하이브리드 자동차에 화재가 발생한 경우

화재가 발생한 경우 안전한 장소로 대피하고 다른 사람들이 차량에 접근하지 않도록 조치하십시오.

  • 소방서에 연락해 하이브리드 차량 화재가 발생했음을 알리고 소방서의 지시를 따르십시오.

주의
  • 화재가 발생한 경우 신속하게 안전한 장소로 대피해 구조 인력이 도착할 때까지 대기하십시오.

  • 차량 하부의 고전압 배터리에 화재가 발생한 경우, 화재를 완전히 진압하려면 대량의 물을 긴 시간동안 지속적으로 공급해야 합니다. 충분한 양의 물이나 진화에 적합한 소화기를 사용하지 않으면 진화가 어려우며, 섣불리 차량에 접근하는 경우 감전 등 사고로 인한 인명피해가 발생할 수 있습니다.

하이브리드 자동차가 침수된 경우

하이브리드 자동차 운행 중 차량이 침수된 경우, 다음과 같이 조치하십시오.

  • 즉시 시동을 끈 후, 키를 휴대하고 안전한 장소로 대피하십시오.

  • 당사 긴급출동 지원센터에 연락해 하이브리드 자동차 침수가 발생했음을 알리십시오.

경고

침수된 하이브리드 자동차에 접촉하지 마십시오. 고전압 배터리로 인해 감전 및 화재 등의 사고가 발생할 수 있습니다.
