Beschreibung der Sicherungs- und Relaiskästen

Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inklusive ihrer Bezeichnungen und der zugehörigen Amperezahlen.

HINWEIS

Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

Sicherungskasten auf der Fahrerseite

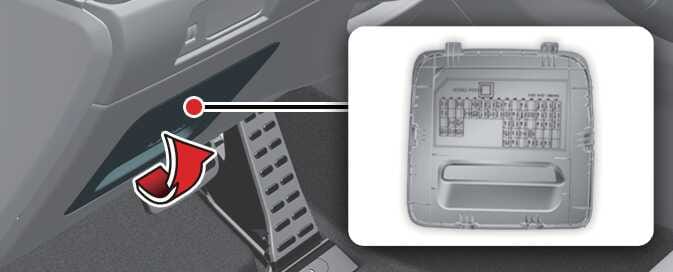

OMQ4073041

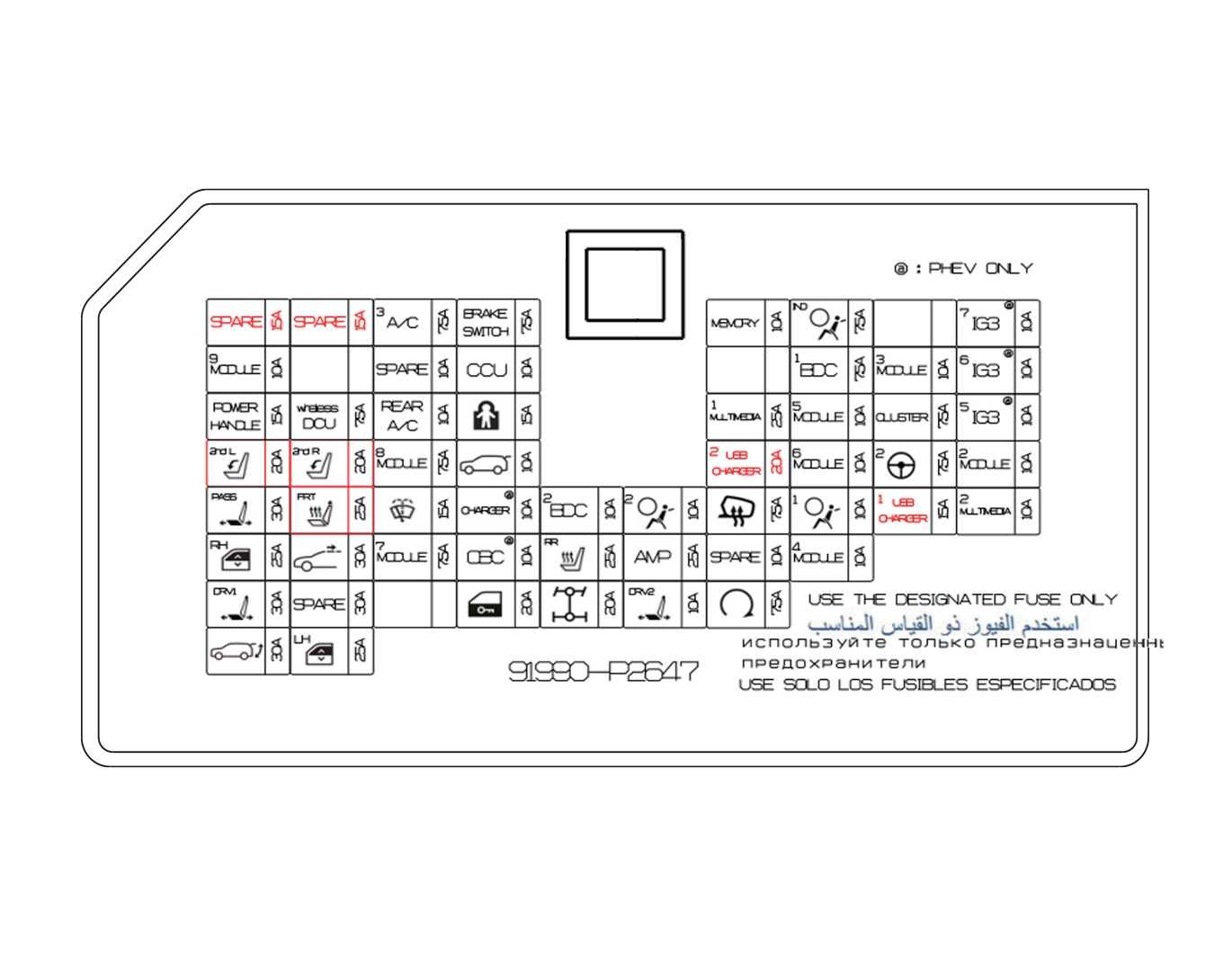

OMQ4PH126001L
PDC

Bezeichnung der Sicherung

Symbol

Nennwert der Sicherung

Geschützter Stromkreis

A/C3

7,5 A

MTC/DATC, ERJB (PTC HEIZUNG2 RELAIS)

BRAKE SWITCH

7,5 A

BDC (Karosseriesteuergerät), Bremslichtschalter

MEMORY

10 A

Kombiinstrument, ISG LDC 450 W, Stimmungsleuchteneinheit, Stimmungsleuchte links/rechts, BDC, integrierte Kameraeinheit, HUD, MTC/DATC, ADAS-Parkeinheit, Schalter für die hintere Klimaanlage

A/BAG IND

7,5 A

Dachkonsole

MODULE9

10 A

OBD, Schlüsselmagnetschalter, Warnblinkschalter, Multifunktionsschalter, Regensensor, UIP-Sirenensensor, Haupt-Fensterheberschalter, Schalter für den Außentürgriff des Fahrers, Schalter für den Außentürgriff des Beifahrers, Einheit Elektrische Heckklappe, elektrische Sitzeinheit für den 1. Sitz, Telematikeinheit (für Russland)

CCU

10 A

CCU (Zentrale Kommunikationseinheit)

BDC1

7,5 A

BDC (Karosseriebereich-Steuermodul)

MODULE3

10 A

CCU (Zentrale Kommunikationseinheit), DCU (Datenkonnektivitätseinheit), Bremslichtschalter

POWER HANDLE

15 A

Kipp-/Teleskopeinheit

wireless DCU

7,5 A

DCU (Datenkonnektivitätseinheit)

RR A/CON

10 A

Schalter für die hintere Klimaanlage, Gebläsemotor für die hintere Klimaanlage

CHILD LOCK

15 A

Kindersicherung im hinteren Türschloss rechts/links

MULTI MEDIA1

25 A

ISG LDC 200W, CCNC (Vernetztes Auto-Navigations-Cockpit)

MODULE5

10 A

Kabelloses Ladegerät, OBD, MTC/DATC, ECM/DCM-Spiegel, integrierte Kameraeinheit, CCNC (Vernetztes Auto-Navigations-Cockpit), ISG LDC 200 W/450 W, elektrische Sitzverstellung für den 1. Sitz, Verstärker, HLLD (Scheinwerferhöhenverstellung)

CLUSTER

7,5 A

Kombiinstrument, HUD (Head-Up-Display)

2nd ROW SEAT FOLDING LH

20 A

Stelleinheit Umlegen des 2. Sitzes links

2nd ROW SEAT FOLDING RH

20 A

Stelleinheit Umlegen des 2. Sitzes rechts

MODULE8

7,5 A

P_LBM (Park-Lithium-Batteriemodul)

T/GATE OPEN

10 A

Heckklappenverriegelung

USB CHARGER2

20 A

Frontablage

MODULE6

10 A

Multifunktionsschalter, Haupt-Fensterheberschalter

MDPS2

7,5 A

MDPS-Einheit (motorgetriebene Servolenkung)

MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung).

MODULE2

10 A

CCNC-Tastatur (Vernetztes Auto-Navigations-Cockpit), BDC (Karosseriesteuergerät), CCU (Zentrale Kommunikationseinheit), USB-Ladegerät, integrierte Kameraeinheit, CCNC (Vernetztes Auto-Navigations-Cockpit), MTC, DCU (Datenkonnektivitätseinheit), Dachkonsole, Verstärker, ADAS-Parkeinheit

P/SEAT PASS

30 A

Motor elektrisches Sitzverstellung Beifahrersitz

S/HEATER FRT

25 A

Sitzheizung/-belüftung 1. Sitz rechts/links

WASHER

15 A

Multifunktionsschalter

BDC2

10 A

BDC (Karosseriesteuergerät), Schalter für den Außentürgriff des Fahrers, Schalter für den Außentürgriff des Beifahrers, ATM-Hebel, Digital Key 2.0-Einheit/Sensor

A/BAG2

10 A

Airbag Steuereinheit

HEATED MIRROR

7,5 A

Beheizter Außenspiegel links/rechts

A/BAG1

10 A

Airbag Steuereinheit

USB CHARGER

15 A

USB-Ladegerät rechts/links Kofferraum, USB-Ladegerät 1. Sitz rechts/links

MULTI MEDIA2

10 A

Kombiinstrument, HUD (Head Up Display), MTC, drahtloses Ladegerät, ADAS-Parkeinheit, Eckradar hinten links/rechts

P/WINDOW RH

25 A

Motor Fensterheber rechts

SUNROOF

30 A

Panoramadach-Motor

MODULE7

7,5 A

BDC (Karosseriebereich-Steuermodul)

S/HEATER RR

25 A

Sitzheizung 2. Sitz links/rechts

AMP

25 A

Verstärker, ISG LDC 450W

MODULE4

10 A

Frontkamera, Kipp-/Teleskopeinheit, C/PAD-Schalter, ADAS-Antriebseinheit, Heckradar links/rechts, 4WD-ECU, DCU (Dosiersteuereinheit), Konsolenschalter, ADAS-Parkeinheit, Radar vorne, Eckradar vorne links/rechts

P/SEAT DRV1

30 A

Motor elektrische Sitzverstellung Fahrersitz

DR LOCK

20 A

Verriegelung/Entriegelung alle Türen

4WD

20 A

4WD ECU

P/SEAT DRV2

10 A

Motor elektrische Sitzverstellung Fahrersitz

START

7,5 A

Zündschalter

POWER

TAILGATE

30 A

Einheit Elektrische Heckklappe

P/WINDOW LH

25 A

Motor Fensterheber links

Sicherungskasten im Motorraum

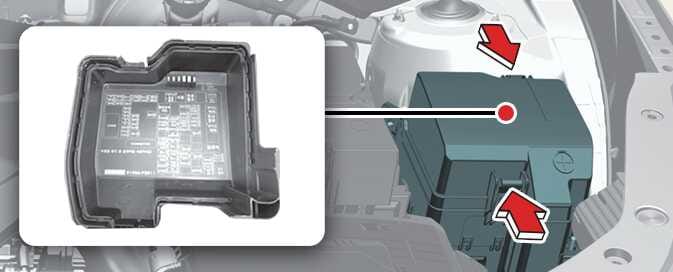

OMQ4073044

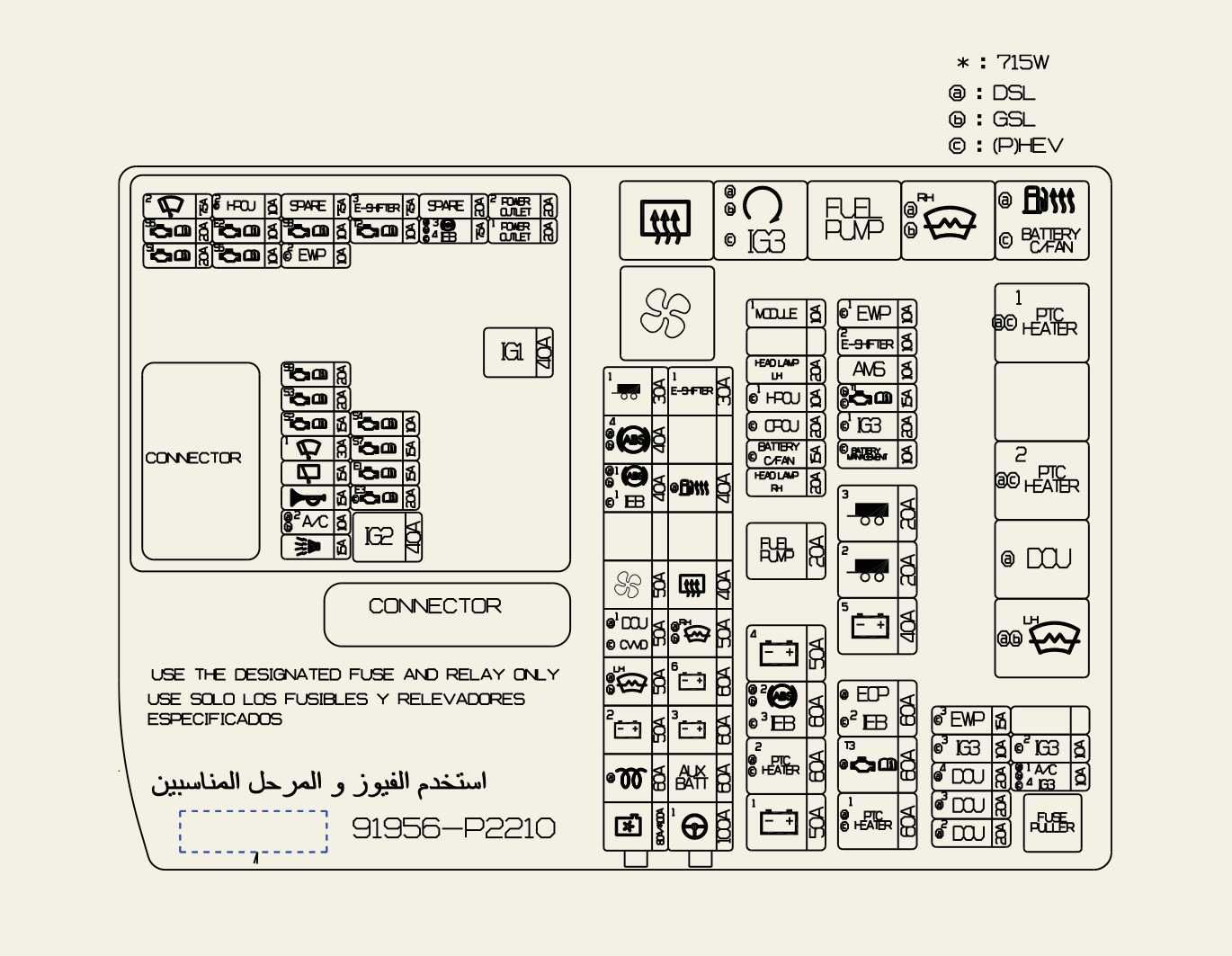

OMQ4075123L
Klemmenblock Motorraum

Bezeichnung der Sicherung

Symbol

Nennwert der Sicherung

Geschützter Stromkreis

COOLING FAN

80 A / 100 A

Kühllüftermotor

GCU

60 A

[D2.2] GCU (Glow-Steuereinheit)

B+2

50 A

PDC (Power Domain Controller)

W/S Heated Glass LH

50 A

Beheizte Windschutzscheibe Relais links

DCU1

50 A

Klemmenblock im Motorraum (DCU-Relais)

BLOWER

50 A

Blower Relay

ABS1

40 A

ABS/ESC

ABS4

40 A

ABS/ESC

TRAILER1

50 A

Anhänger-Modul

MDPS

100 A

MDPS-Einheit (motorgetriebene Servolenkung)

MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung).

AUX BATT

60 A

Schalter für die hintere Klimaanlage, Gebläsemotor für die hintere Klimaanlage

B+3

60 A

PDC (Power Domain Controller)

B+6

60 A

Leiterplattenblock

W/S Heated Glass RH

50 A

Beheizte Windschutzscheibe Relais rechts

REAR HEATED

40 A

Beheizte Heckscheibe Relais

FUEL HEATER

40 A

[D2.2] Kraftstofffilter Relais

E-SHIFTER1

30 A

SCU-Steuergerät (Shift By Wire)

B+1

50 A

PDC (Power Domain Controller)

PTC HEATER2

60 A

[D2.2] PTC-Heizungsrelais 2

ABS2

60 A

ABS/ESC

B+4

50 A

PDC (Power Domain Controller)

FUEL PUMP

20 A

Kraftstoffpumpenrelais

HEAD LAMP RH

20 A

HEAD LAMP RH

HEAD LAMP LH

20 A

HEAD LAMP LH

MODULE1

10 A

Sirene UIP (Ultraschall-Einbruchschutz)

PTC HEATER1

60 A

[D2.2] PTC-Heizungsrelais 1

TCU3

60 A

[D2.2] DCT TCU

EOP

60 A

[D2.2] EOP (Elektrische Ölpumpe)

B+5

50 A

PDC (Power Domain Controller)

TRAILER2

20 A

Anhänger-Modul

TRAILER3

20 A

Anhänger-Modul

TCU1

15 A

[G2.5] TCU

AMS

10 A

Batteriesensor

E-SHIFTER2

10 A

SCU-Steuergerät (Shift By Wire), Konsolenschalter

DCU2

20 A

[D2.2] DCU (Dosiersteuereinheit)

DCU3

20 A

[D2.2] DCU (Dosiersteuereinheit)

DCU4

20 A

[D2.2] DCU (Dosiersteuereinheit)

A/CON1

10 A

MTC/DATC
Leiterplattenblock

Bezeichnung der Sicherung

Symbol

Nennleistung der Sicherung

Geschützter Stromkreis

IG1

40 A

Leiterplattenblock (IG1-Relais, Anlasserrelais)

IG2

40 A

Leiterplattenblock (IG2-Relais), Anlasserrelais

FRT WIPER2

7,5 A

BDC (Body Domain Controller), ECU (Motorsteuergerät)

SENSOR6

20 A

[Smartstream D2.2] Vorderer/hinterer Nox-Sensor, PM-Sensor

[Smartstream G3.5] Lambdasonde (Auf2/Ab2)

SENSOR1

20 A

[Smartstream D2.2] Vorderer/hinterer NOX-Sensor, Mittlerer NOX-Sensor

[Smartstream G2.5] Zündspule #1/#2/#3/#4

[Smartstream G3.5] Zündspule #1/#2/#3/#4/#5/#6

ECU2

10 A

ECU (Motorsteuergerät)

SENSOR5

10 A

Kraftstoffpumpenrelais

[Smartstream D2.2] Kraftstoffpumpen-Relais, Kraftstofffilter-Heizungsrelais, Rail-Drucksteuerungsventil

SENSOR8

10 A

[Smartstream D2.2] GCU (Glow Control Unit), Kraftstofffilterheizung

SENSOR9

20 A

[Smartstream D2.2] Hochdruck-Pumpeneinlassventil

[Smartstream G3.5] ECU (Motorsteuereinheit)

[Smartstream G2.5] ECU (Motorsteuereinheit)

SENSOR3

20 A

ECU (Motorsteuergerät)

SENSOR2

15 A

[Smartstream D2.2] Lambdasonde (#1/#2)

[Smartstream G2.5] Lambdasonde (Auf1/Ab1)

[Smartstream G3.5] Lambdasonde (Auf/Ab)

FRT WIPER1

30 A

Leiterplattenblock (Relais Windschutzscheibenwischer Hoch, Niedrig)

RR WIPER

15 A

Leiterplattenblock (Relais Heckscheibenwischer)

HORN

15 A

Platinenblock (Hupenrelais)

A/CON2

10 A

Leiterplattenblock (Relais Klimaanlagen-Kompressor)

B/ALARM HORN

15 A

Leiterplattenblock (Relais für Alarmanlagenhupe)

E-SHIFTER3

7,5 A

SCU-Steuergerät (Shift By Wire), Konsolenschalter

TCU2

10 A

[Smartstream D2.2] DCT TCM (Getriebesteuermodul), ATM-Hebel

SENSOR4

10 A

Kühllüfter

[Smartstream D2.2] Ölkühldüsen-Magnetventil, elektrische Wasserpumpe, Bremslichtschalter, Ölstandsensor

[Smartstream G2.5] Variables Einlass-Magnetventil, kontinuierliche Nockenwellensteuerung, elektrischer Thermostat, Spülsteuerventil

[Smartstream G3.5 MPI] - Variables Einlass-Magnetventil, Ventil kontinuierliche Nockenwellensteuerung, verstellbare Ölpumpe, Spülsteuerventil

SENSOR7

15 A

[Smartstream D2.2] Elektrischer VGT, Blow-by-PTC-Heizung, Ölpumpenventil, AGR-Kühlventil, PTC-Heizungsrelais

[Smartstream G2.5] Einspritzdüse #1/#2/#3/#4

[Smartstream G3.5] Einspritzdüse #1/#2/#3/#4/#5/#6

ECU1

15 A

ECU (Motorsteuergerät)

ABS3

7,5 A

ESP (Elektronisches Stabilitätsprogramm) Steuermodul

POWER OUTLET2

20 A

Steckdose Konsole hinten

POWER OUTLET1

20 A

Steckdose Kofferraum
Relais

In der folgenden Tabelle finden Sie den Relaistyp.

Relaisbezeichnung

Symbol

TYP

DCU Relay

MICRO

Start Relay

MICRO

Fuel Pump Relay

MICRO

W/S Heated Glass #2 Relay

MICRO

Fuel Filter Heating Relay

MICRO

PTC Heater #1 Relay

MICRO

PTC Heater #2 Relay

MICRO

W/S Heated Glass #1 Relay

MICRO

Blower Relay

MINI

Rear Heated Relay

MICRO

Sicherungskasten im Motorraum (Abdeckung der Akkuklemmen)

OMQ4073108

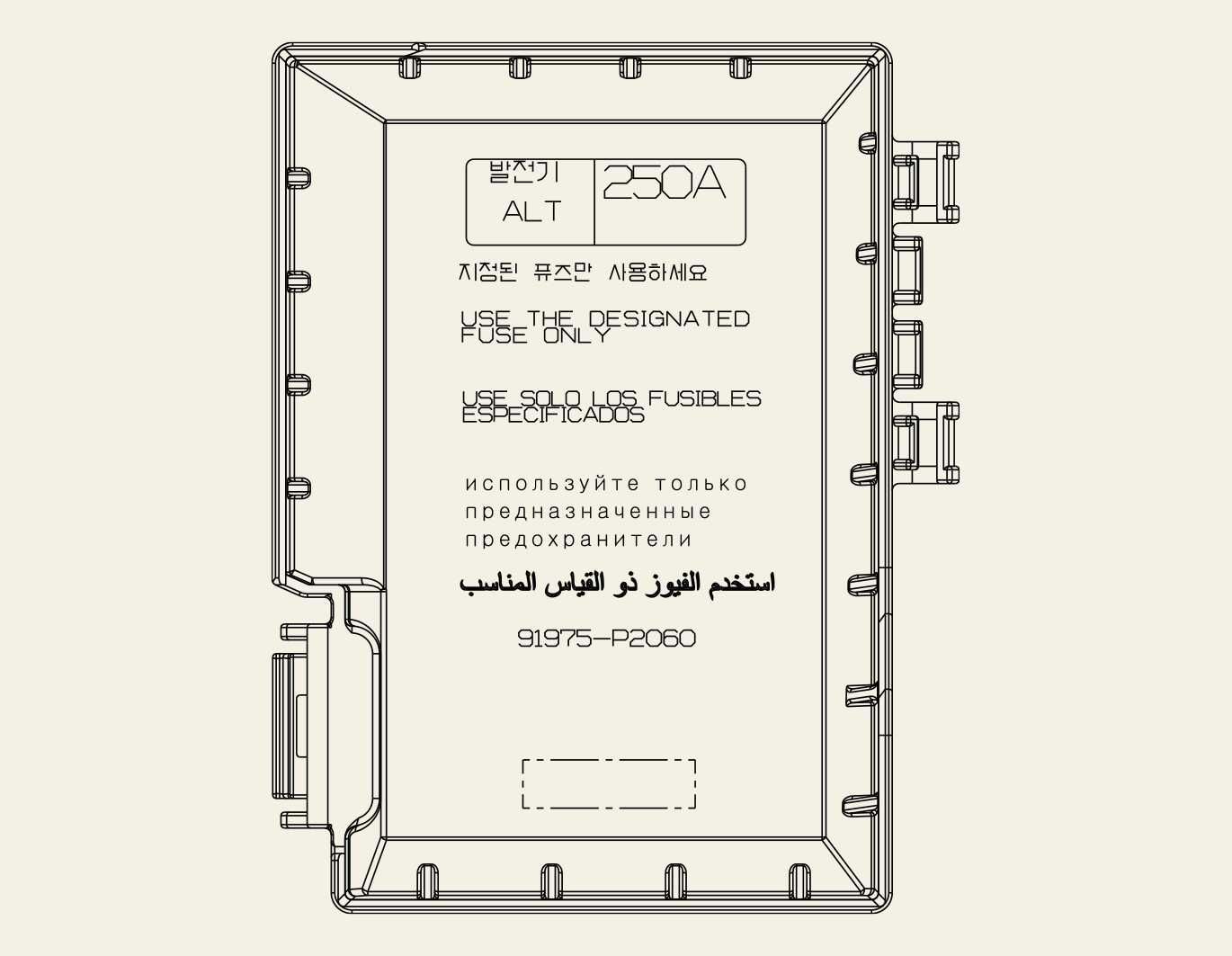

OMQ4075143L
