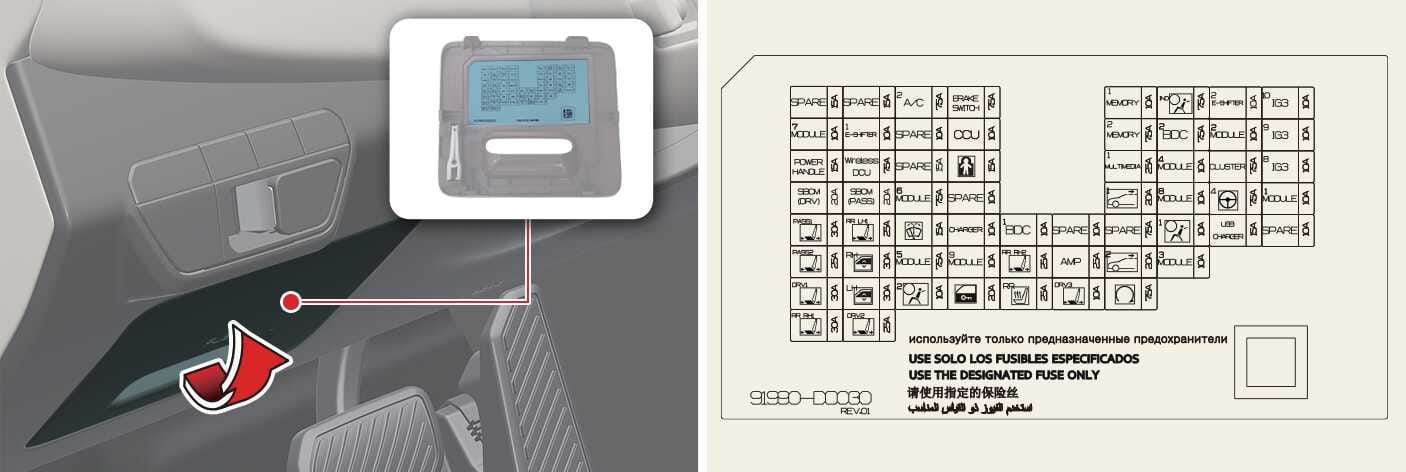

Sicherungskasten auf der Fahrerseite
OMV094030L_3

ICU-Verteilerblock

Bezeichnung der Sicherung

Symbol

Nennleistung der Sicherung

Geschützter Stromkreis

CHILD LOCK

15 A

Kindersicherungs-/Entriegelungsrelais

AFCU

10 A

AFCU

A/BAG IND

7,5 A

Dachkonsole

MEMORY2

10 A

Sicherung - MEMORY2, Ambienteleuchteneinheit, Armaturenbrett-Ambienteleuchte L/R, ADP, Head-Up-Display, ADS-Einheit

START

7,5 A

VCU, IBU (integrierte Bordnetzsteuereinheit)

HEATED MIRROR

10 A

Einheit elektrisch verstellbarer Fahrer-/Beifahrer-Außenrückspiegel

TAILGATE OPEN

15 A

Heckklappenverriegelung

EPCU 3

10 A

Hinterer Wechselrichter

MODULE3

7,5 A

Multifunktionsschalter, IBU (integrierte Bordnetzsteuereinheit), Bremslichtschalter, Fahrertürmodul

CLUSTER

7,5 A

Head-Up-Display, Kombiinstrument

IG3 8

10 A

V2L-Einheit, ICCU, VCMS, Elektronische Ölpumpe hinten, CDM

IG3 7

10 A

Innenraumtemperatursensor, Audio/Video- und Navigations-Haupteinheit, Klima-/PTC (positiver Temperaturkoeffizient)-Heizung, A/C-Steuergerät, Kombiinstrument

IAU

10 A

Fahrer-/Beifahrertür-Außengriff

ECS

15 A

Elektronische Aufhängungssteuerung

MODULE8

10 A

Elektrisches Fahrer-/Beifahrersitzmodul, Elektrisch verstellbares Fahrer-/Beifahrersitzmodul

S/HEATER FRT

20 A

Vordersitzbelüftung-Steuergerät, Vordersitzheizungs-Steuergerät

WASHER

15 A

Multifunktionsschalter

IBU2

7,5 A

IBU (integrierte Bordnetzsteuereinheit)

IG3 10

10 A

SCU (System Kontrolleinheit), Hinterer Wechselrichter, BMU

IG3 9

10 A

Nicht verwendet

BATTERY MANAGEMENT

10 A

BMU

AIR BAG2

10 A

Steuermodul für SRS-System (zusätzliches Rückhaltesystem)

SUNROOF1

25 A

Schiebedachmotor

P/WINDOW LH

25 A

Fahrersicherheitsfensterheber-Modul links, Beifahrersicherheitsfensterheber-Modul rechts, Fensterheberschalter hinten links

SPARE2 (IG2)

15 A

Nicht verwendet

E-SHIFTER 3

10 A

Elektronischer ATM (Automatikgetriebe) Wählhebel

MODULE4

10 A

Eckradar vorn/hinten links/rechts, Umrichter vorne/hinten, ADAS Fahr-ECU, VESS-Einheit (virtueller Motorgeräusch-Simulator), Radar vorn, Frontkamera, ADAS Park-ECU, Schalter für obere Konsolenabdeckung

USB CHARGER

15 A

USB-Ladegerät Fahrer-/Beifahrersitz, USB-Ladegerät Konsole vorne Nr. 1/Nr. 2

MEMORY1

15 A

Sicherung - MEMORY2, Kombiinstrument, A/C-Steuermodul, Konsolen-Stimmungsleuchte (oben/unten), Konsolenbodenschalter, Fahrer-/Beifahrertür-Stimmungsleuchte, Stimmungsleuchte hintere Tür links/rechts

SPARE3 (B+)

10 A

Nicht verwendet

A/C2

10 A

A/C-Steuergerät, Hochdruckventil, Kältemittelventil Nr. 1 / Nr. 2 P/R-Verteilerblock (Gebläserelais), BSA-Kühler Nr. 1, A/C-Kühlmittelventil

AMP

25 A

AMP (Verstärker)

P/WINDOW RH

25 A

Beifahrersicherheitsfensterheber-Modul links, Fahrersicherheitsfensterheber-Modul rechts, Fensterheberschalter hinten rechts

MODULE6

7,5 A

IBU (integrierte Bordnetzsteuereinheit)

MODULE5

10 A

Datenverbindungsanschluss, Elektrochromer Spiegel, E-CALL-Einheit, ADP, Audio/Video- und Navigations-Haupteinheit, Armaturenbrett-Schalter, Scheinwerfer L/R, AMP (Verstärker), Kabelloses Smartphone-Ladegerät, Elektrisches Sitzmodul für Fahrer/Beifahrer, Steuermodul für vordere Sitzbelüftung, Sitzheizungs-Steuermodul vorne, Sitzheizungs-Steuermodul hinten, Konsolenbodenschalter, Modul für automatische Scheinwerfer-Leuchtweitenregulierung, IFS-Modul (Intelligentes Scheinwerfersystem)

SPARE1 (ACC)

10 A

Nicht verwendet

E-CALL

10 A

E-CALL Einheit (Notruf)

IBU1

15 A

IBU (integrierte Bordnetzsteuereinheit)

BRAKE SWITCH

10 A

Bremsleuchtenschalter, IBU (integrierte Bordnetzsteuereinheit)

P/SEAT DRV

30 A

Schalter für Fahrersitzverstellung, Elektrisches Sitzverstellmodul Fahrersitz (mit IMS - integriertes Speichersystem)

A/C1

7,5 A

A/C-Steuergerät

AIR BAG1

15 A

Steuermodul für SRS-System (zusätzliches Rückhaltesystem)

MODULE2

10 A

AMP (Verstärker), ADP, P/E-Verteilerblock (Steckdosenrelais), IBU (Integrierte Bordnetzsteuereinheit), E-CALL-Einheit, ADAS-Einheit, Audio/Video- und Navigationstastatur, Audio/Video- und Navigations-Haupteinheit

MULTIMEDIA

15 A

Audio-/Video- und Navigationshaupteinheit

DOOR LOCK

20 A

Türverriegelungs-/Türentriegelungsrelais, Totverriegelungsrelais

MODULE1

10 A

Warnblinkschalter, Multifunktionsschalter, Datenverbindungsanschluss, Regensensor, UIP-Sirene, UIP-Sensor, PTG-Einheit, Fahrertürmodul, elektrisch verstellbarer Fahrer-/Beifahrer-Außenrückspiegel

P/SEAT PASS

30 A

Schalter für den elektrischen Beifahrersitz, Elektrisches Sitzverstellmodul Beifahrersitz

S/HEATER RR

25 A

Sitzheizungs-Steuermodul hinten
