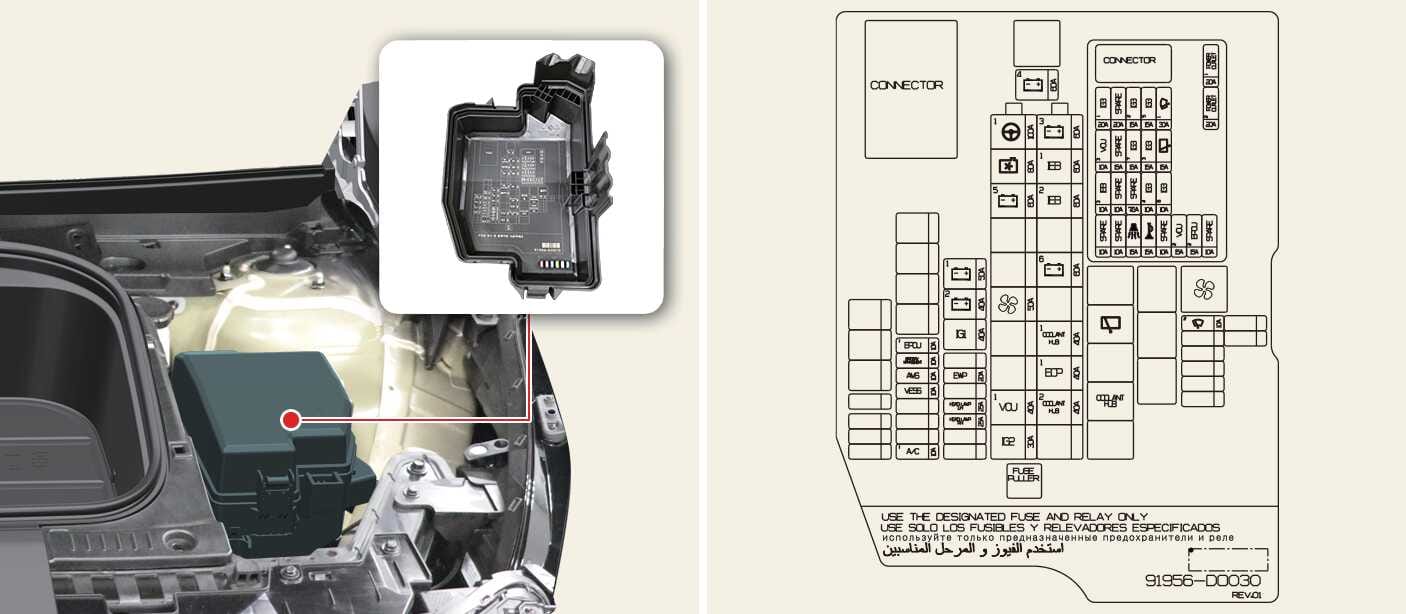

Sicherungskasten im Motorraum
Stromkreis (P/R-Verteilerblock)
|
Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|
|---|---|---|---|---|
|
MULTI FUSE-1 |
LDC |
|
180 A |
P/R-Verbindung (Sicherung: P/OUTLET1, T/GATE, EOP1, EOP2) |
|
MDPS1 |
|
100 A |
MDPS-Einheit MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung). |
|
|
MULTI FUSE-3 |
B+5 |
|
60 A |
PCB-Block (IG3 Hauptrelais, Sicherung: WIPER1, EPCU1, B/ALARM, HUPE, VCU2) |
|
B+3 |
|
60 A |
ICU-Verbindungsblock (Sicherung: CHILD LOCK, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR) |
|
|
B+2 |
|
60 A |
ICU-Anschlussleiste (IPS1, PS6, IPS8, IPS9, IPS10) |
|
|
B+1 |
|
50 A |
ICU-Anschlussleiste (IPS2, IPS3, IPS5, IPS7, IPS13) |
|
|
IEB1 |
|
60 A |
IEB-Einheit |
|
|
IEB2 |
|
60 A |
IEB-Einheit |
|
|
IG1 |
|
40 A |
P/R Anschlussleiste (ACC-Relais, IG1-Relais) |
|
|
IG2 |
|
40 A |
P/R Anschlussleiste (IG2-Relais) |
|
|
MULTI FUSE-2 |
C/FAN |
|
80 A |
Kühllüftermotor |
|
RR HTD |
|
50 A |
P/R-Verteilerblock (Relais Heckscheibenheizung) |
|
|
TRAILER1 |
|
50 A |
Anhängeranschlusseinheit |
|
|
BLOWER |
|
50 A |
P/R Anschlussleiste (Gebläserelais) |
|
|
SICHERUNG |
B+4 |
|
40 A |
ICU-Verteilerblock (Langzeit-Lastsperrrelais, Sicherung: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1) |
|
E-SHIFTER1 |
|
40 A |
P/R-Verbindungsblock (E-Shifter-Relais, Sicherung: E-SHIFTER2) |
|
|
CHARGER1 |
|
10 A |
P/R Anschlussleiste (Ladestecker-Verriegelungsrelais, Ladestecker-Entriegelungsrelais), ICCU, VCMSCDM |
|
|
CHARGER2 |
|
10 A |
CDM |
|
|
AMS |
|
10 A |
12V Batteriesensor |
|
|
EWP1 |
|
20 A |
Elektronische Wasserpumpe #1 |
|
|
EWP2 |
|
20 A |
Elektronische Wasserpumpe #2 |
|
|
TRAILER2 |
|
20 A |
Anhängeranschlusseinheit |
|
|
VESS |
|
10 A |
VESS-Einheit |
|
|
VCU1 |
|
40 A |
VCU |
|
|
P/OUTLET1 |
|
40 A |
Power Outlet Relay |
|
|
T/GATE |
|
30 A |
PTG-Einheit |
|
|
IG3 11 |
|
20 A |
ICU-Anschlussleiste (IG3 8, IG3 7, IG3 10, IG3 9) |
|
|
EOP1 |
|
40 A |
Elektronische Ölpumpe hinten |
|
|
EOP2 |
|
40 A |
Elektronische Ölpumpe vorn (AWD) |
|
|
E-SHIFTER2 |
|
10 A |
Relais E-Schaltwippe, SCU, Elektronischer ATM (Automatikgetriebe) Wählhebel |
|
|
P/OUTLET3 |
|
20 A |
Steckdose hinten |
|
|
P/OUTLET2 |
|
20 A |
Vordere Steckdose |
|
Leiterplattenblock
|
Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
WIPER1 |
|
25 A |
Leiterplattenblock (Hauptrelais Scheibenwischer) |
|
EPCU1 |
|
15 A |
Vorderer Umrichter (AWD) |
|
B/ALARM |
|
10 A |
Leiterplattenblock (Relais für Alarmanlagenhupe) |
|
HORN |
|
15 A |
Leiterplattenblock (Relais für Hupe) |
|
WIPER2 |
|
7,5 A |
IBU (integrierte Bordnetzsteuereinheit) |
|
VCU2 |
|
15 A |
VCU |
|
IG3 1 |
|
20 A |
ICU-Verbindungsblock (Sicherung: IG3 8, IG3 7, IG3 10, IG3 9) |
|
IG3 3 |
|
15 A |
Elektronische Wasserpumpe |
|
IG3 5 |
|
10 A |
BMS (Batterie-Managementsystem) Kühlmittel 3-Wegeventil |
|
VCU3 |
|
10 A |
VCU |
|
IG3 4 |
|
10 A |
Elektronische Wasserpumpe Nr. 1, Nr. 2, Elektronischer A/C-Kompressor |
|
IEB3 |
|
10 A |
IEB-Einheit |
|
IG3 6 |
|
10 A |
Kühllüftermotor, Elektronische Ölpumpe vorn (AWD) |
|
MDPS2 |
|
10 A |
MDPS-Einheit MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung). |
|
IG3 2 |
|
15 A |
Vorderer Umrichter (AWD), VCU |
Relais
|
Relaisbezeichnung |
Symbol |
TYP |
|---|---|---|
|
Charger Lock Relay |
|
MICRO |
|
E-Shifter Relay |
|
MICRO |
|
Rear Heated Relay |
|
MINI |
|
ACC Relay |
|
MICRO |
|
IG3 Relay |
|
MICRO |
|
IG1 Relay |
|
MICRO |
|
Blower Relay |
|
MICRO |
|
IG2 Relay |
|
MICRO |
|
Power Outlet Relay |
|
MICRO |
|
Charger Unlock Relay |
|
MICRO |
