Vezetőoldali biztosítéktábla

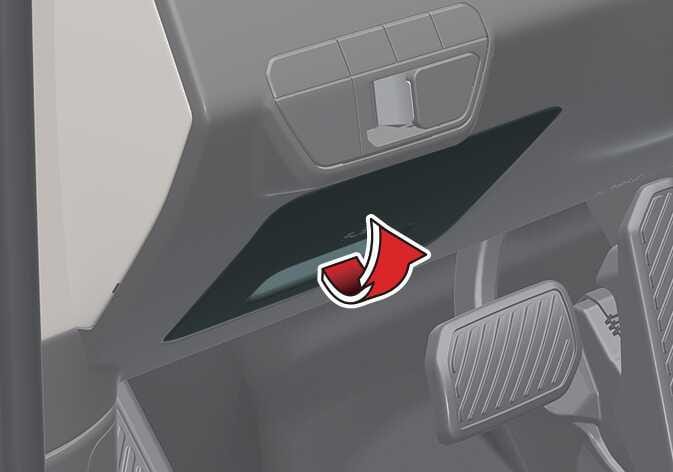

OMV096055L

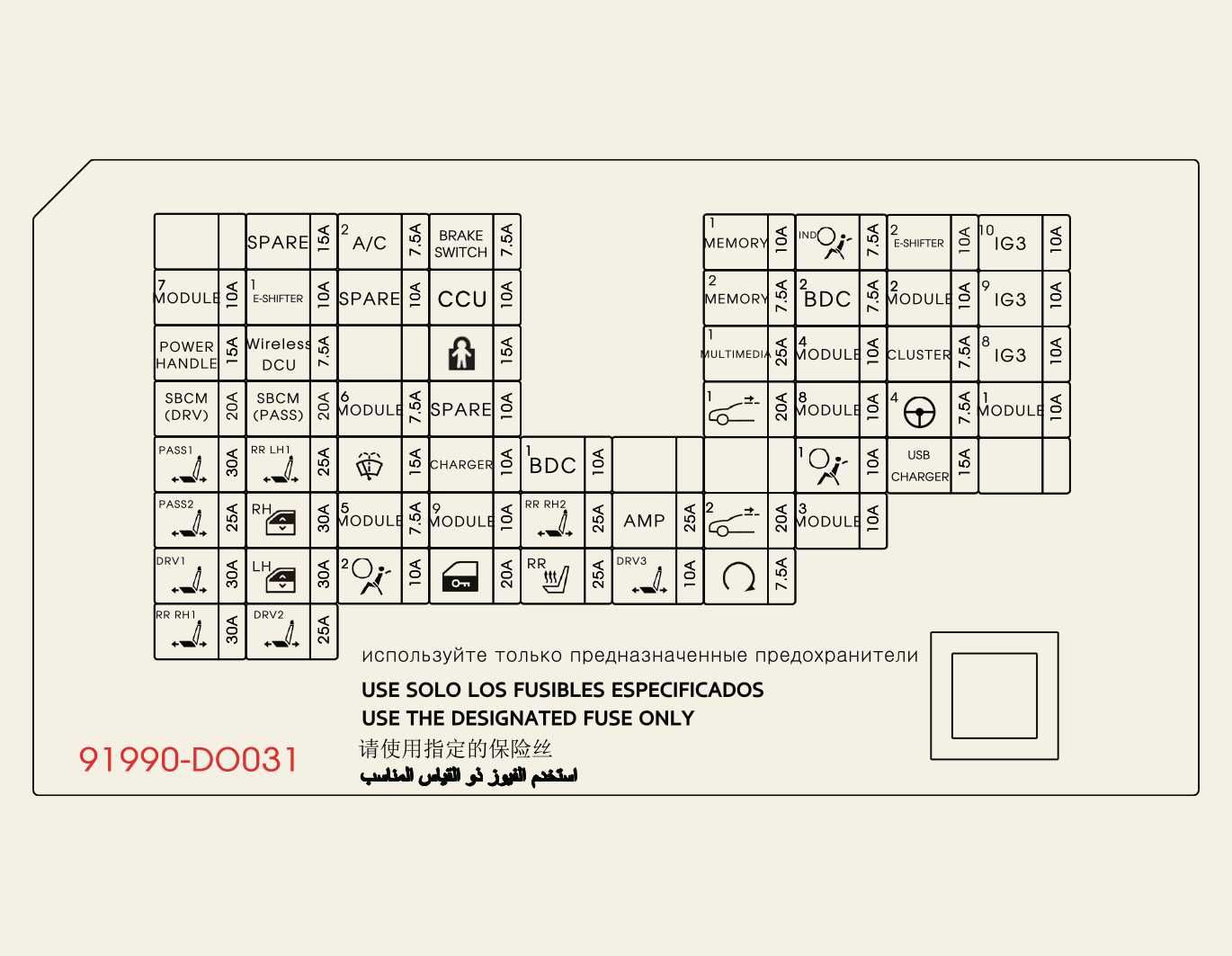

OMV096071L

ICU Csatlakozódoboz

Biztosíték neve

Szimbólum

Biztosíték értéke

Védett áramkör

CHILD LOCK

15 A

Gyermekzár relé, gyermekzár kioldó relé

AFCU

10 A

AFCU

A/BAG IND

7,5 A

Fej feletti konzol

MEMORY2

10 A

Biztosíték - MEMORY2, Hangulatvilágítás egység, Műszerfal hangulatvilágítás LH/RH, ADP, Szem elé vetített kijelző, ADS egység

START

7,5 A

VCU, IBU (Integrál karosszéria-szabályozó modul)

HEATED MIRROR

10 A

Vezető-/utasoldali külső tüköregység

TAILGATE OPEN

15 A

Csomagtéri retesz

EPCU 3

10 A

Hátsó inverter

MODULE3

7,5 A

Többfunkciós kapcsoló, IBU (Integrál karosszéria-szabályozó modul), Féklámpa kapcsoló, Vezetőoldali ajtó modul

CLUSTER

7,5 A

Kivetítő képernyő, Műszeregység

IG3 8

10 A

V2L egység, ICCU, VCMS, Hátsó elektronikus olajszivattyú, CDM

IG3 7

10 A

Utastéri hőmérsékletérzékelő, Audio/Video és navigációs főegység, A/C PTC (pozitív hőmérsékleti együttható) fűtés, A/C vezérlőegység, műszercsoport

IAU

10 A

Vezető-/utasoldali ajtó külső fogantyú

ECS

15 A

Elektronikus felfüggesztés-szabályozás

MODULE8

10 A

Vezető-/utasoldali elektromos ülés modul, Vezető-/utasoldali manuális üléskapcsoló

S/HEATER FRT

20 A

Első ülésszellőztetés Vezérlőmodul, Elsőülés-fűtés Vezérlőmodul

WASHER

15 A

Többfunkciós kapcsoló

IBU2

7,5 A

IBU (Integrál karosszéria-szabályozó modul)

IG3 10

10 A

SCU (Rendszervezérlő egység), Hátsó inverter, BMU

IG3 9

10 A

Nincs használatban

BATTERY MANAGEMENT

10 A

BMU

AIR BAG2

10 A

SRS (Kiegészítő utasbiztonsági rendszer) vezérlőegység

SUNROOF1

25 A

Napfénytető motor

P/WINDOW LH

25 A

Vezetőoldali elektromos ablak modulja (bal), utasoldali elektromos ablak modulja (jobb), Hátsó elektromos ablak kapcsoló bal

SPARE2 (IG2)

15 A

Nincs használatban

E-SHIFTER 3

10 A

Elektromos ATM (automata váltó) váltó tárcsa

MODULE4

10 A

Első/hátsó kanyarodó radar bal/jobb, Első/hátsó inverter, ADAS vezetési motorvezérlő egység (ECU), VESS (virtuális motorhang rendszer) egység, Első radar, Előnézeti kamera, ADAS parkolási ECU, Felső konzolborító kapcsoló

USB CHARGER

15 A

Vezető/utas oldali ülés USB-töltője, Első konzol USB-töltő #1/#2

MEMORY1

15 A

Biztosíték - MEMORY2, műszercsoport, A/C vezérlőegység, konzol hangulatvilágítás (felső/alsó), konzol padlókapcsoló, vezető-/utasoldali ajtó hangulatvilágítás, hátsó ajtó hangulatvilágítás jobb/bal

SPARE3 (B+)

10 A

Nincs használatban

A/C2

10 A

A/C vezérlőegység, nagynyomású szelep, hűtőszelep #1/#2 P/R csatlakozódoboz (ventilátor relé), BSA hűtő #1, A/C hűtőfolyadék szelep

AMP

25 A

AMP (Erősítő)

P/WINDOW RH

25 A

Utasoldali elektromos ablak modulja (bal), vezetőoldali elektromos ablak modulja (jobb), Hátsó elektromos ablak kapcsoló jobb

MODULE6

7,5 A

IBU (Integrál karosszéria-szabályozó modul)

MODULE5

10 A

Adatkapcsolati csatoló, elektrokróm tükör, vészhívás egység, ADP, Audio/Video és navigációs főegység, műszerfal kapcsoló, fényszóró jobb/bal, AMP (erősítő), vezeték nélküli telefontöltő, vezető-/utasoldali elektromos ülés modul, első ülésszellőztetés vezérlőegység, első ülésfűtés vezérlőmodul, hátsó ülésfűtés vezérlőmodul, konzol padlókapcsoló, automatikus fényszóró magasságállító berendezés modulja, IFS (intelligens első világítási rendszer) modulja

SPARE1 (ACC)

10 A

Nincs használatban

E-CALL

10 A

Vészhívás egység

IBU1

15 A

IBU (Integrál karosszéria-szabályozó modul)

BRAKE SWITCH

10 A

Féklámpa kapcsoló, IBU (Integrál karosszéria-szabályozó modul)

P/SEAT DRV

30 A

Elektromos állítású vezetőülés kapcsolója, Elektromos állítású vezetőülés modul (IMS-sel (Integrált memória rendszer))

A/C1

7,5 A

A/C vezérlőegység

AIR BAG1

15 A

SRS (Kiegészítő utasbiztonsági rendszer) vezérlőegység

MODULE2

10 A

AMP (erősítő), ADP, P/E csatlakozódoboz (Elektromos csatlakozóaljzat relé), IBU (Integrál karosszéria-szabályozó modul), vészhívási egység, ADAS egység, Audio/Videoés navigáció billentyűzete, Audio/Video és navigációs főegység

MULTIMEDIA

15 A

Audio/Video és navigációs főegység

DOOR LOCK

20 A

Ajtó záró relé, ajtó nyitó relé, holtpont-relé

MODULE1

10 A

Vészjelző lámpa kapcsoló, többfunkciós kapcsoló, adatkapcsolati csatlakozó, esőérzékelő, UIP sziréna, UIP érzékelő, PTG egység, vezetőoldali ajtó modulja, vezető-/utasoldali külső tüköregység

P/SEAT PASS

30 A

Utasoldali elektromos ülés kapcsoló, Utasoldali elektromos ülés modulja

S/HEATER RR

25 A

Hátsó ülés fűtésének vezérlőmodulja
