Motortéri biztosítéktábla

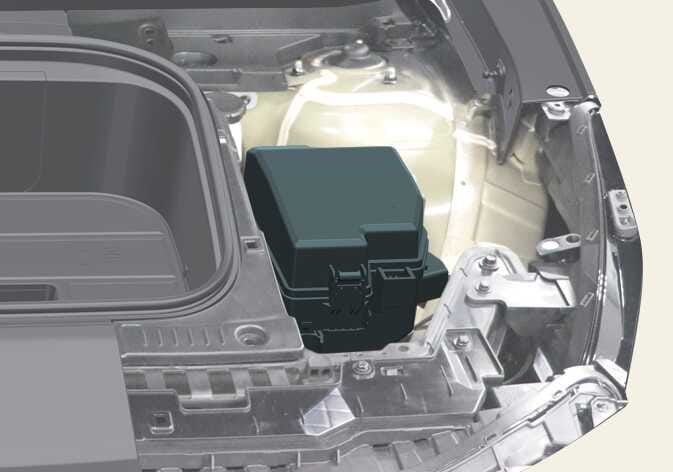

OMV096057L

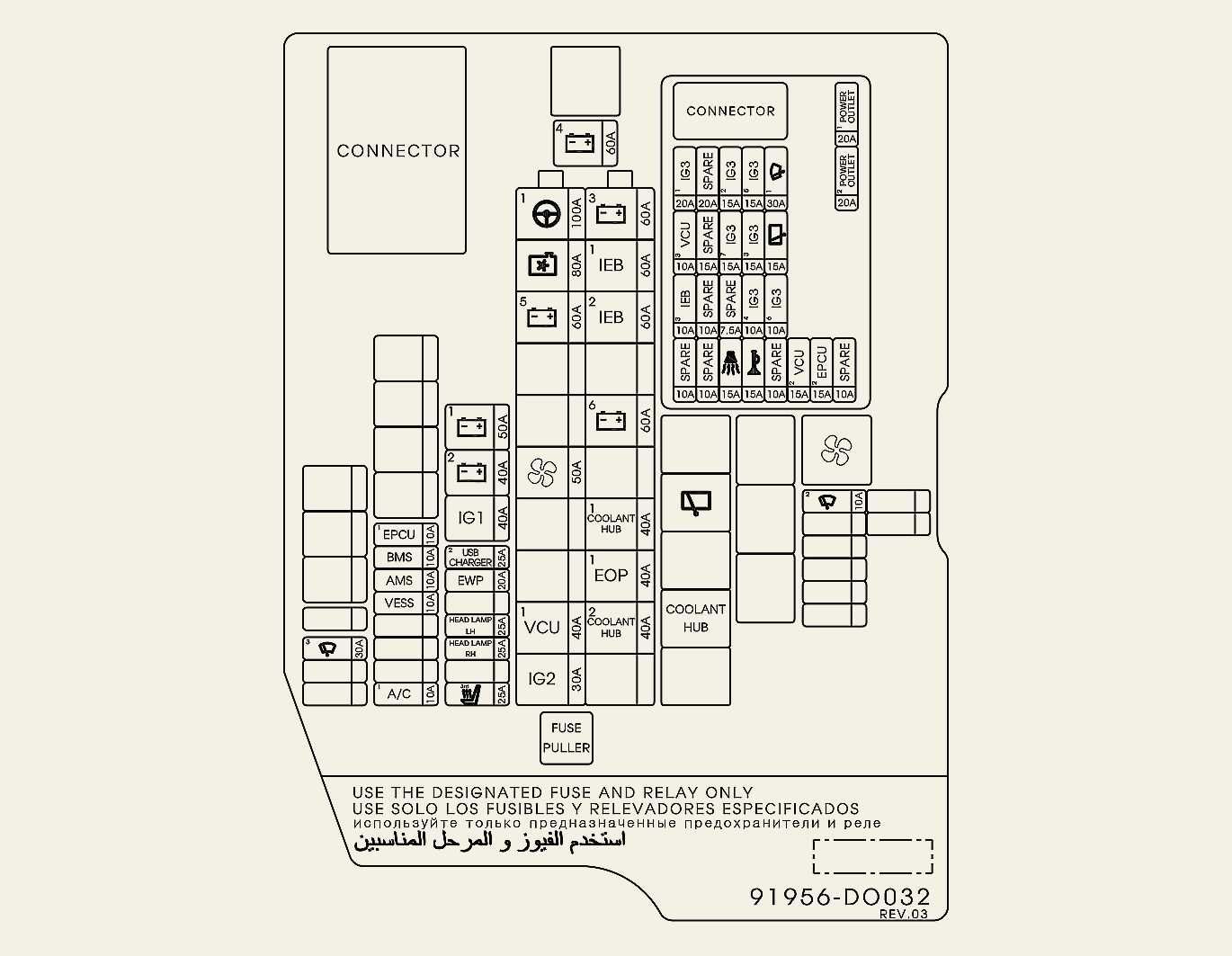

OMV096072L

Áramkör (P/R csatlakozódoboz)

Biztosíték neve

Szimbólum

Biztosíték értéke

Védett áramkör
MULTI FUSE-1

MDPS1

100 A

MDPS--egység

C/FAN

80 A

Hűtőventilátor motor

B+5

60 A

ICU csatlakozódoboz (biztosíték: AMP, CHARGER, MODULE 9, P/SEAT DRV 3, AIR BAG 2, SUNROOF 1, SUNROOF 2)

BLOWER

50 A

P/R csatlakozódoboz (Ventilátor relé)

VCU1

40 A

VCU

IG2

30 A

P/R csatlakozódoboz (IG2 relé)
MULTI FUSE-2

B+3

60 A

ICU csatlakozódoboz (biztosíték: P/SEAT RR RH, P/SEAT DRV 1, P/SEAT PASS 1, P/SEAT DRV 2, P/SEAT PASS 2, P/SEAT RR LH 1, P/WINDOW LH, P/WINDOW RH, SBCM DRV, SBCM PASS, Wireless DCU, E-SHIFTER 1, POWER HANDLE, MODULE 7)

IEB1

60 A

IEB--egység

IEB2

60 A

IEB--egység

B+6

60 A

PCB blokk (IG3 fő relé, ABLAKTÖRLŐ RLY biztosíték: IG3 1, IG3 2, IG3 3, IG3 4, IG3 5, IG3 6, IG3 7, EPCU2, VCU2, HORN, B/ALARM HORN, WIPER FRT1, WIPER RR)

COOLANT HUB1

40 A

HŰTŐFOLYADÉK VEZETŐ

EOP1

40 A

Első elektronikus olajszivattyú (AWD)

COOLANT HUB2

40 A

HŰTŐFOLYADÉK VEZETŐ
FUSE

B+2

40 A

ICU csatlakozódoboz (IPS8, PS9, IPS10, IPS11, IPS12)

B+1

50 A

ICU csatlakozódoboz (IPS1, IPS2, IPS3, IPS4, IPS5, IPS6, IPS7)

B+4

60 A

ICU Csatlakozódoboz (hosszútávú rakományretesz relé, biztosíték: CHILD LOCK, BDC 1, BRAKE SW, CCU, S/HEATER RR, P/SEAT RR RH, DR LOCK, TAILGATE OPEN, IPS 13)

IG1

40 A

P/R csatlakozódoboz (ACC relé, IG1 relé)

USB CHARGER2

25 A

USB-TÖLTŐ (100 W)

EWP

20 A

Elektronikus vízszivattyú #1

HEAD LAMP LH

25 A

HEAD LAMP LH

HEAD LAMP RH

25 A

HEAD LAMP RH

S/HEATER 3RD

25 A

3RD FOLD UNIT

EPCU1

10 A

Hátsó INVERTER

BMS

10 A

BMS (akkumulátor-felügyeleti rendszer)

AMS

10 A

12V-os akkumulátor érzékelő

VESS

10 A

VESS--egység

A/C1

10 A

A/CON UNIT

WIPER FRT3

30 A

WIPER MTR

ACC

10 A

ACC relé

PCB blokk

Biztosíték neve

Szimbólum

Biztosíték értéke

Védett áramkör

WIPER1

30 A

PCB (nyomtatott áramköri lap) blokk (ablaktörlő fő relé)

WIPER RR

15 A

Hátsó ablaktörlő relé

P/OUTLET1

20 A

Első Elektromos Csatlakozóaljzat

P/OUTLET2

20 A

Hátsó Elektromos Csatlakozóaljzat

IEB3

10 A

IEB--egység

VCU3

10 A

VCU

B/ALARM

15 A

PCB (nyomtatott áramköri lap) blokk (lopásjelző kürt relé)

HORN

15 A

PCB (nyomtatott áramköri lap) blokk (kürt relé)

IG3 1

20 A

ICU csatlakozódoboz (biztosíték: IG3 8, IG3 9, IG3 10)

IG3 2

15 A

SCU, Első inverter (AWD)

IG3 3

15 A

Elektronikus vízszivattyú AKKUMULÁTOR

IG3 4

10 A

Hűtőventilátor motor, Első elektronikus olajszivattyú (AWD), Hátsó elektronikus olajszivattyú

IG3 5

15 A

Elektronikus A/C Kompresszor, háromirányú szelep

IG3 6

10 A

VCU

IG3_7

15 A

Hátsó INVERTER, BMS (akkumulátorkezelő rendszer)

Relé

Relé neve

Szimbólum

TÍPUS

Blower Relay

MINI

WIPER Rear Relay

MIKRO

COOLANT HUB Relay

MIKRO

ACC Relay

MIKRO

IG3 Relay

PCB RELÉ

ACC Relay

PCB RELÉ

IG1 Relay

PCB RELÉ

IG2 Relay

PCB RELÉ

WIPER Relay

PCB RELÉ

WIPER FRT LOW Relay

PCB RELÉ

WIPER FRT HIGH Relay

PCB RELÉ

HORN Relay

PCB RELÉ

B/ALARM HORN Relay

PCB RELÉ
