Abblendlicht (links)

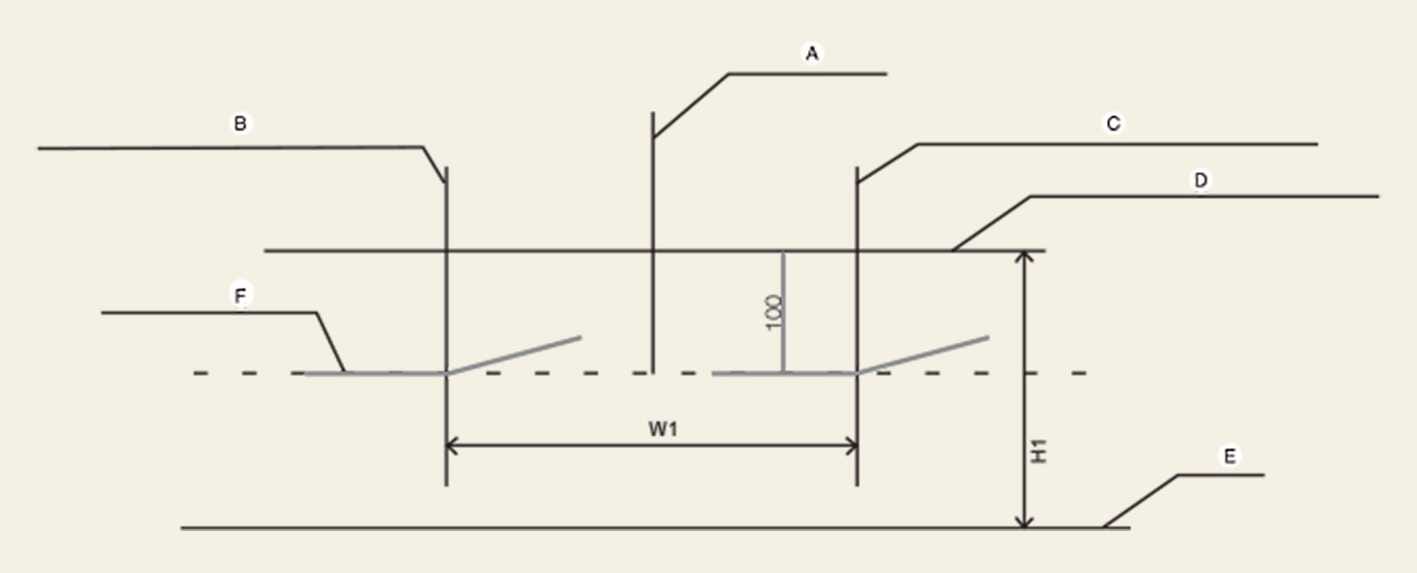

Abbildung 1. Basierend auf einer Projektionsfläche im Abstand von 10 m
OCV071055L

  • A: Fahrzeugachse

  • B: Vertikale Linie vom Mittelpunkt der linken Scheinwerferglühbirne

  • C: Vertikale Linie vom Mittelpunkt der rechten Scheinwerferglühbirne

  • D: Horizontale Linie vom Mittelpunkt der Scheinwerferglühbirne

  • E: Boden

  • F: Grenzlinie

Betrieb

  1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.

  2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.

  3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.

  4. Wenn das Fahrzeug mit einer Leuchtweitenregulierung ausgestattet ist, stellen Sie den Schalter der Leuchtweitenregulierung auf 0.
