Tompított fényszóró (jobbkormányos jármű)

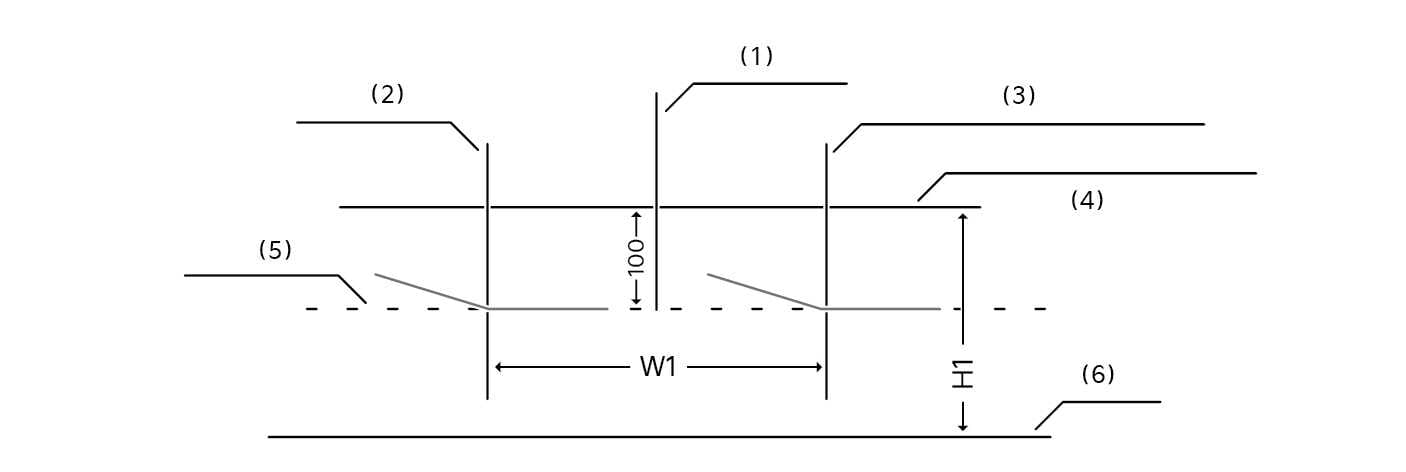

Ábra 1. 10 m-es képernyő alapján
N_CT25G004_E

  1. A: Járműtengely

  2. A bal oldali fényszóróizzó középpontjának járműtengellyel párhuzamos vonala

  3. A jobb oldali fényszóróizzó középpontjának járműtengellyel párhuzamos vonala

  4. A fényszóróizzók középpontjának vízszintes vonala

  5. Leválasztó vonal

  6. Talaj

Használat

  • Kapcsolja fel a tompított fényszórót úgy, hogy a vezető ne tartózkodjon a gépkocsiban.

  • A megfelelő törésvonal a képen látható.

  • A tompított fényszóró beállításakor először a vízszintes beállítást, azután a függőleges beállítást kell elvégezni.

  • Engedje ki a rögzítőféket és állítsa a sebességváltót N (üres) állásba, valamint, ha a jármű fel van szerelve fényszóró magasságállító berendezéssel, állítsa a fényszóró magasságállító berendezést a „0“ állásba.
