Опис панелі запобіжників/реле
На внутрішній стороні кришки панелі запобіжників/реле знаходиться табличка із найменуванням і номінальними параметрами запобіжників/реле.
Не всі описи панелей запобіжників у цьому посібнику можуть бути придатними для вашого автомобіля. Вони є точними на час друку. Під час огляду панелі запобіжників у вашому автомобілі звертайте увагу на етикетку на панелі запобіжників.

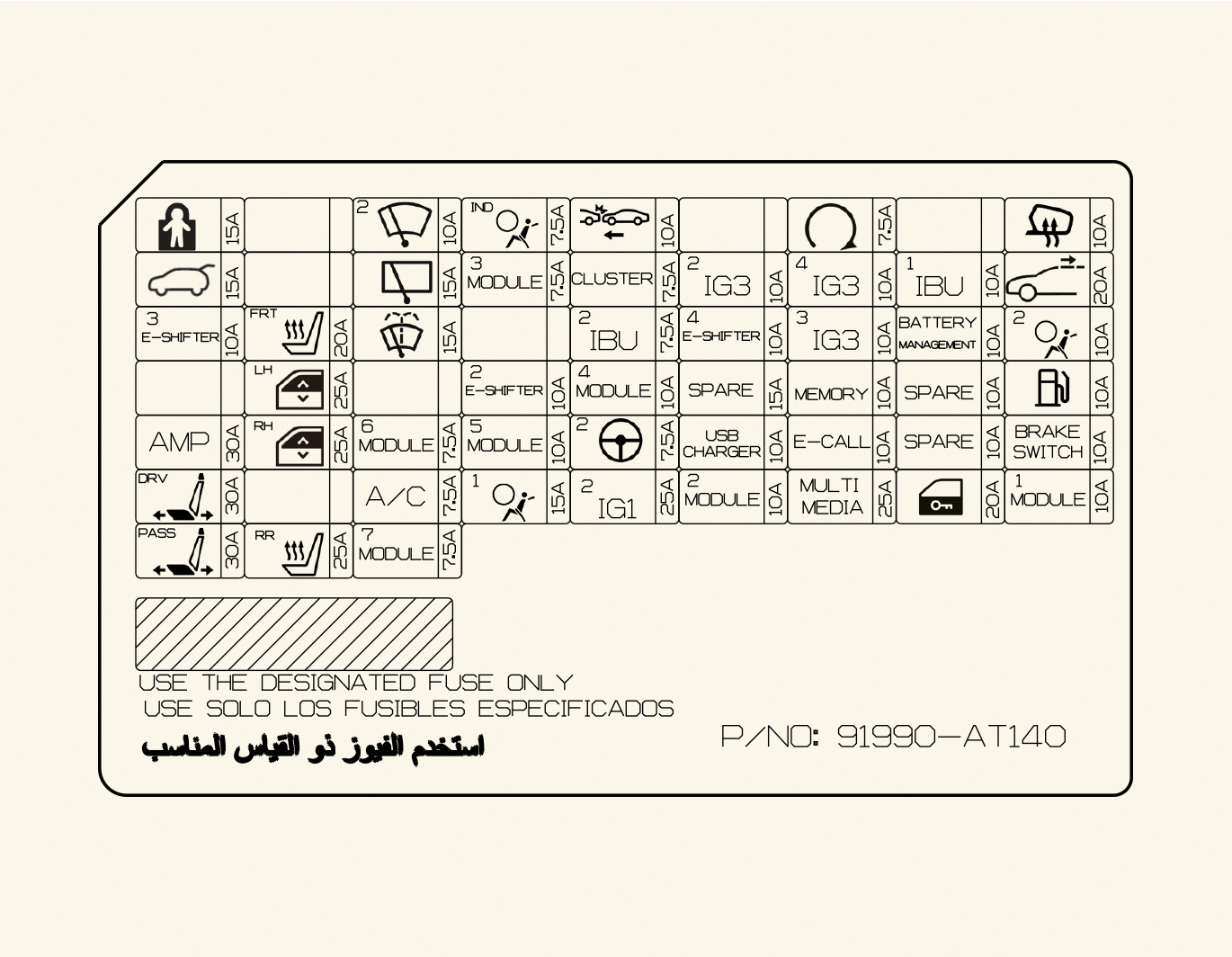

Панель запобіжників з боку водія
З’єднувальний блок ICU
|
Назва запобіжника |
Символ |
Номінал запобіжника |
Контур, що захищається |
|---|---|---|---|
|
AMP |
 |
30 A |
AMP (Підсилювач) |
|
P/SEAT DRV |
 |
30 A |
Перемикач поперекової опори водія, перемикач електроприводу сидіння водія, контрольний модуль системи інтегрованої пам’яті (IMS) |
|
P/WINDOW LH |
 |
25 А |
МОДУЛЬ/ПЕРЕМИКАЧ КЕРУВАННЯ СКЛОПІДЙОМНИКОМ ЗАДНЬОГО ЛІВОГО ВІКНА, МОДУЛЬ/ПЕРЕМИКАЧ КЕРУВАННЯ СКЛОПІДЙОМНИКОМ ВОДІЙСЬКОГО ВІКНА (ЛІВОРУЧ), МОДУЛЬ/ПЕРЕМИКАЧ КЕРУВАННЯ СКЛОПІДЙОМНИКОМ ПАСАЖИРСЬКОГО ВІКНА (ПРАВОРУЧ) |
|
P/SEAT PASS |
 |
30 A |
Перемикач пасажирського сидіння з електроприводом |
|
S/HEATER (FRONT) |
 |
20 A |
Контрольний модуль вентиляції переднього сидіння, контрольний модуль підігрівання переднього сидіння |
|
S/HEATER (REAR) |
 |
25 A |
Контрольний модуль нагрівача заднього сидіння |
|
P/WINDOW RH |
 |
25 А |
МОДУЛЬ/ПЕРЕМИКАЧ КЕРУВАННЯ СКЛОПІДЙОМНИКОМ ЗАДНЬОГО ПРАВОГО ВІКНА, МОДУЛЬ/ПЕРЕМИКАЧ КЕРУВАННЯ СКЛОПІДЙОМНИКОМ ВОДІЙСЬКОГО ВІКНА (ПРАВОРУЧ), МОДУЛЬ/ПЕРЕМИКАЧ КЕРУВАННЯ СКЛОПІДЙОМНИКОМ ПАСАЖИРСЬКОГО ВІКНА (ЛФВОРУЧ) |
|
T/GATE |
 |
15 A |
Реле дверей багажника |
|
DR LOCK |
 |
20 А |
Реле центрального блокування/розблокування дверей, реле замка |
|
MULTI MEDIA |
 |
25 A |
Головний блок аудіо й навігації |
|
E-CALL |
 |
10 A |
Блок електронного виклику |
|
MEMORY |
 |
10 A |
Комбінація приладів, дисплей на лобовому склі, лампа настрою, модуль керування кондиціонером |
|
START |
 |
7,5 A |
Реле протиугінної сигналізації, HPCU, IBU |
|
E-SHIFTER3 |
 |
10 A |
SCU, електронна ручка перемикання передач |
|
MODULE6 |
 |
7,5 A |
IBU (інтегрований блок керування кузовом) |
|
MODULE3 |
 |
7,5 A |
Верхня консоль, універсальний перемикач, перемикач стоп-сигналу |
|
A/BAG1 |
 |
15 А |
Блок керування SRS (система пасивної безпеки) |
|
WASHER |
 |
15 A |
Важіль керування склоомивачем |
|
MODULE1 |
 |
10 A |
БЛОКУВАННЯ КЛЮЧА, МОДУЛЬ КЕРУВАННЯ КОНДИЦІОНЕРОМ, ЛАМПА ЗАРЯДЖАННЯ (ГІБРИДНИЙ ЕЛЕКТРОМОБІЛЬ), ПЕРЕМИКАЧ АВАРІЙНОЇ СИГНАЛІЗАЦІЇ, ДАТЧИК ДОЩУ, ПАНЕЛЬ ДИСТАНЦІЙНОГО КЕРУВАННЯ НА КЕРМІ |
|
IBU1 |
 |
10 A |
IBU (інтегрований блок керування кузовом), перемикач спортивного режиму |
|
MODULE2 |
 |
10 A |
IBU, ECU ПАРКУВАННЯ ADAS, E-CALL, ГОЛОВНИЙ БЛОК АУДІО Й НАВІГАЦІЇ, з'єднувальний блок моторного відсіку (реле ЕЛЕКТРИЧНОЇ РОЗЕТКИ) |
|
A/BAG IND |
 |
7,5 A |
КОМБІНАЦІЯ ПРИЛАДІВ (МОДУЛЬ КЕРУВАННЯ ПАСИВНОЮ СИСТЕМОЮ БЕЗПЕКИ SRS) |
|
IBU2 |
 |
7,5 A |
IBU (інтегрований блок керування кузовом) |
|
MODULE4 |
 |
10 A |
IBU, ECU ПАРКУВАННЯ ADAS, БЛОК VESS, КАМЕРА ПЕРЕДНЬОГО ОГЛЯДУ, ПЕРЕМИКАЧ АМОРТИЗУЮЧОЇ НАКЛАДКИ, ЦЕНТРАЛЬНАЯ КОНСОЛЬ, ЗАДНІЙ КУТОВИЙ РАДАР |
|
A/CON |
 |
7,5 A |
МОДУЛЬ КЕРУВАННЯ КОНДИЦІОНЕРОМ, з’єднувальний блок моторного відсіку (ВЕНТИЛЯТОР, РЕЛЕ РТС), КОМПРЕСОР КОНДИЦІОНЕРА ПОВІТРЯ |
|
A/BAG2 |
 |
10 А |
Блок керування SRS (система пасивної безпеки) |
|
CLUSTER |
 |
7,5 A |
КОМБІНАЦІЯ ПРИЛАДІВ, ДИСПЛЕЙ НА ЛОБОВОМУ СКЛІ |
|
MODULE5 |
 |
10 A |
ПРИСТРІЙ РЕГУЛЮВАННЯ ПЕРЕДНІХ ФАР, ГОЛОВНИЙ БЛОК АУДІО Й НАВІГАЦІЇ, БЕЗДРОТОВА СИСТЕМА ЗАРЯДЖАННЯ СМАРТФОНУ, БЛОК E-CALL, МОДУЛЬ КЕРУВАННЯ КОНДИЦІОНЕРОМ ПОВІТРЯ, КОНСОЛЬНА ЛАМПА, ЕЛЕКТРОХРОМАТИЧНЕ ДЗЕРКАЛО, ПІДСИЛЮВАЧ, МОДУЛЬ КЕРУВАННЯ ОБІГРІВОМ СИДІННЯ |
|
MODULE7 |
 |
7,5 A |
ECU ПАРКУВАННЯ ADAS, ІНВЕРТОР ЗМІННОГО СТРУМУ, МОТОР ОХОЛОДЖУВАЛЬНОГО ВЕНТИЛЯТОРА, МОДУЛЬ КЕРУВАННЯ ОБІГРІВОМ СИДІННЯ |
|
BRAKE SWITCH |
 |
10 A |
IBU (інтегрований блок керування кузовом), перемикач стоп-сигналу |
|
MDPS2 |
 |
7,5 A |
Блок MDPS (автогідропідсилювач із приводом від керма) |
|
SUNROOF |
 |
20 A |
БЛОК ЛЮКА В ДАХУ |
|
HEATED MIRROR |
 |
10 A |
Дзеркало з підігрівом |
|
IG3 2 |
 |
10 A |
СИСТЕМА УПРАВЛІННЯ АКУМУЛЯТОРОМ |
|
IG3 3 |
 |
10 A |
БОРТОВИЙ ЗАРЯДНИЙ ПРИСТРІЙ, HPCU, з'єднувальний блок моторного відсіку (реле вентилятора/заряджання акумулятора), КОМПРЕСОР КОНДИЦІОНЕРА ПОВІТРЯ |
|
IG3 4 |
 |
10 A |
ГОЛОВНИЙ БЛОК АУДІО Й НАВІГАЦІЇ, ІНД. ЗАРЯДЖАННЯ, КОМБІНАЦІЯ ПРИЛАДІВ, МОДУЛЬ КЕРУВАННЯ КОНДИЦІОНЕРОМ ПОВІТРЯ, ПРИСТРІЙ ОБІГРІВУ РТС ВН |
|
CHILD LOCK |
 |
15 A |
Електронна система блокування дверей для захисту дітей |
|
FRT WIPER2 |
 |
10 A |
Мотор переднього склоочисника |
|
FCA |
 |
10 А |
Передній радар |
|
RR WIPER |
 |
15 А |
Реле заднього склоочисника, мотор заднього склоочисника |
|
E-SHIFTER4 |
 |
10 A |
SCU, електронна ручка перемикання передач |
|
BMS |
 |
10 А |
Система управління акумулятором |
|
USB CHARGER |
 |
10 А |
ЗАРЯДНИЙ USB-ПРИСТРІЙ (ПЕРЕДНІЙ ЛОТОК/СИДІННЯ ВОДІЯ/ПАСАЖИРА) |
|
IG1 2 |
 |
25 A |
З’єднувальний блок моторного відсіку (ЗАПОБІЖНИК БЛОКУ РСВ: IEB4, ECU3, DCT3, EWP3) |
|
FUEL FILLER DOOR |
 |
10 А |
Як відчиняти кришку заправної горловини паливного бака |
|
E-SHIFTER2 |
 |
10 A |
SCU, електронна ручка перемикання передач |
Панель запобіжників моторного відсіку
З'єднувальний блок моторного відсіку
|
Назва запобіжника |
Символ |
Номінал запобіжника |
Контур, що захищається |
|
|---|---|---|---|---|
|
Блок запобіжників |
C/FAN2 |
 |
80 A |
Вентилятор охолодження електродвигуна |
|
Блок запобіжників |
PTC HEATER1 |
 |
50 A |
Реле НАГРІВАЧА PTC 1 |
|
B+2 |
 |
60 A |
З’єднувальний блок ICU |
|
|
Блок запобіжників |
MDPS 1 |
 |
80 A |
Блок MDPS (автогідропідсилювач із приводом від керма) |
|
REAR HEATED |
 |
40 A |
З’єднувальний блок моторного відсіку (реле заднього обігрівача) |
|
|
Блок запобіжників |
POWER TAILGATE |
 |
40 A |
Блок живлення дверей багажного відділення |
|
E-SHIFTER1 |
 |
40 A |
SCU |
|
|
Блок запобіжників |
B+3 |
 |
50 A |
З’єднувальний блок ICU (ЗАПОБІЖНИК — ДИТЯЧИЙ ЗАМОК, E-SHIFTER3, СКЛОПІДІЙМАЧ ЛІВОРУЧ, СКЛОПІДІЙМАЧ ПРАВОРУЧ, ВІДКРИТТЯ ДВЕРЕЙ ЗАДНЬОГО БАГАЖНИКА, ПІДСИЛЮВАЧ, СИДІННЯ ВОДІЯ З ЕЛЕКТРОПРИВОДОМ, СИДІННЯ ПАСАЖИРА З ЕЛЕКТРОПРИВОДОМ, ОБІГРІВАЧ СИДІННЯ ПЕРЕДНІЙ, ОБІЧГРІВАЧ СИДІННЯ ЗАДНІЙ), EWP2 |
|
Блок запобіжників |
TRAILER |
 |
50 A |
Модуль причепа |
|
FUEL PUMP |
 |
20 A |
З’єднувальний блок моторного відсіку (реле паливного насоса) |
|
|
Блок запобіжників |
BLOWER |
 |
40 A |
З’єднувальний блок моторного відсіку (реле продувного насоса) |
|
Блок запобіжників |
B+4 |
 |
40 A |
З’єднувальний блок ICU (запобіжник — МУЛЬТИМЕДІА, E-CALL, ПОДУШКА БЕЗПЕКИ2, ПЕРЕМИКАЧ ГАЛЬМА, МОДУЛЬ1, КРИШКА ПАЛИВНОГО БАКА, IBU1, ЛЮК У ДАХУ, КЕРУВАННЯ АКУМУЛЯТОРОМ, ЗАМОК ДВЕРЕЙ |
|
B+1 |
 |
60 A |
З’єднувальний блок ICU |
|
|
AMS |
 |
10 А |
Датчик акумулятора (PHEV) |
|
|
ЗАПОБІЖНИК |
IEB2 |
 |
40 A |
Інтегрований електронний блок керування гальмами |
|
IEB3 |
 |
60 A |
Інтегрований електронний блок керування гальмами |
|
|
Блок запобіжників |
IEB1 |
 |
60 A |
Інтегрований електронний блок керування гальмами |
|
IG3 1 |
 |
20 A |
IGNITION3 RELAY |
|
|
ЗАПОБІЖНИК |
BATTERY C/FAN |
 |
15 А |
Вентилятор охолодження акумулятора |
|
HPCU |
 |
10 А |
Блок керування гібридним силовим агрегатом |
|
|
EWP2 |
 |
10 A |
ЕЛЕКТРИЧНИЙ ВОДЯНИЙ НАСОС АКУМУЛЯТОРА |
|
|
ЗАПОБІЖНИК |
POWER OUTLET2 |
 |
20 A |
Передня електрична розетка |
|
EWP1 |
 |
10 A |
Електричний водяний насос двигуна |
|
|
Блок запобіжників |
PTC HEATER2 |
 |
50 A |
Реле НАГРІВАЧА PTC 2 |
|
DCT1 |
 |
40 A |
Коробка передач із подвійним зчепленням |
|
|
DCT2 |
 |
40 A |
Коробка передач із подвійним зчепленням |
|
|
C/FAN1 |
 |
60 A |
Вентилятор охолодження електродвигуна |
|
|
B+5 |
 |
60 A |
З'єднувальний блок моторного відсіку РСВ |
|
|
IG2 |
 |
40 A |
З’єднувальний блок ICU (запобіжник — СКЛООМИВАЧ, КОНДИЦІОНЕР ПОВІТРЯ, МОДУЛЬ6, МОДУЛЬ7, СКЛООЧИСНИК ЗАДНІЙ) |
|
|
IG1 1 |
 |
40 A |
З’єднувальний блок ICU (запобіжник — МОДУЛЬ2, ЗАРЯДНИЙ USB-ПРИСТРІЙ, ПОДУШКА БЕЗПЕКИ1, IBU2, MDPS2, КОМБІНАЦІЯ ПРИЛАДІВ, МОДУЛЬ3, ПОДУШКА БЕЗПЕКИ ІНД., МДУЛЬ4, МОДУЛЬ5, E-SHIFTER2, FCA, ING1 2) |
|
|
ЗАПОБІЖНИК |
CLUTCH ACTRUATOR |
 |
30 A |
Привод зчеплення двигуна (HPCU) |
|
INVERTER |
 |
40 A |
Інвертор змінного струму |
|
|
POWER OUTLET1 |
 |
40 A |
Передня електрична розетка |
|
|
EWP4 |
 |
10 A |
Електричний водяний насос двигуна |
|
Блок PCB
|
Назва запобіжника |
Символ |
Номінал запобіжника |
Контур, що захищається |
|---|---|---|---|
|
SENSOR1 |
 |
15 A |
Кисневий датчик (верх/низ) |
|
ECU2 |
 |
15 A |
ECM (Модуль керування двигуном) |
|
SENSOR3 |
 |
10 A |
Реле ПАЛИВНОГО НАСОСА |
|
SENSOR2 |
 |
10 A |
КЛАПАН КЕРУВАННЯ МАСЛОМ, ЕЛЕКТРОМАГНІТНИЙ ВЕНТИЛЬ КОНТРОЛЮ ПРОДУВАННЯ, КЕРУВАННЯ КЛАПАНОМ МАСЛЯНОГО НАСОСУ ЗМІННОЇ ПРОДУКТИВНОСТІ (PHEV) |
|
FRT WIPER1 |
 |
25 A |
Мотор переднього склоочисника |
|
ECU 3 |
 |
10 A |
ECM (Модуль керування двигуном) |
|
IEB 4 |
 |
10 A |
Інтегрований електронний блок керування гальмами |
|
EWP 3 |
 |
10 A |
Електричний водяний насос двигуна |
|
OBC |
 |
10 А |
Бортовий зарядний пристрій (PHEV) |
|
ECU1 |
 |
20 A |
ECM (Модуль керування двигуном) |
|
B/ALARM HORN |
 |
15 A |
Реле звукової протиугінної сигналізації |
|
IGN COIL |
 |
20 A |
Котушка запалювання № 1/№ 2/№ 3/№ 4 |
|
CHARGER |
 |
10 А |
Реле блокування/розблокування зарядного пристрою (PHEV) |
|
DCT3 |
 |
15 A |
Коробка передач із подвійним зчепленням |
Реле
Типи реле див. у таблиці нижче.
|
Назва реле |
Символ |
ТИП |
|---|---|---|
|
Fuel Pump Relay |
 |
МІКРО |
|
PTC Heater1 Relay |
 |
МІКРО |
|
Blower Relay |
 |
МІКРО |
|
Rear Heated Relay |
 |
МІНІ |
|
IG3 Relay |
|
МІКРО |
|
Battery Cooling Fan Relay (HEV) |
|
МІКРО |
|
PDM (IG1) RELAY |
 |
МІКРО |
|
PDM (ACC) RELAY |
 |
МІКРО |
|
PDM (IG2) RELAY |
 |
МІКРО |
|
COOLING FAN MOTOR RELAY |
 |
МІКРО |
|
PTC HEATER2 RELAY |
 |
МІКРО |
|
POWER OUTLET |
 |
МІКРО |
Панель запобіжників моторного відсіку (кришка клем акумулятора) (для гібридних електромобілів)
