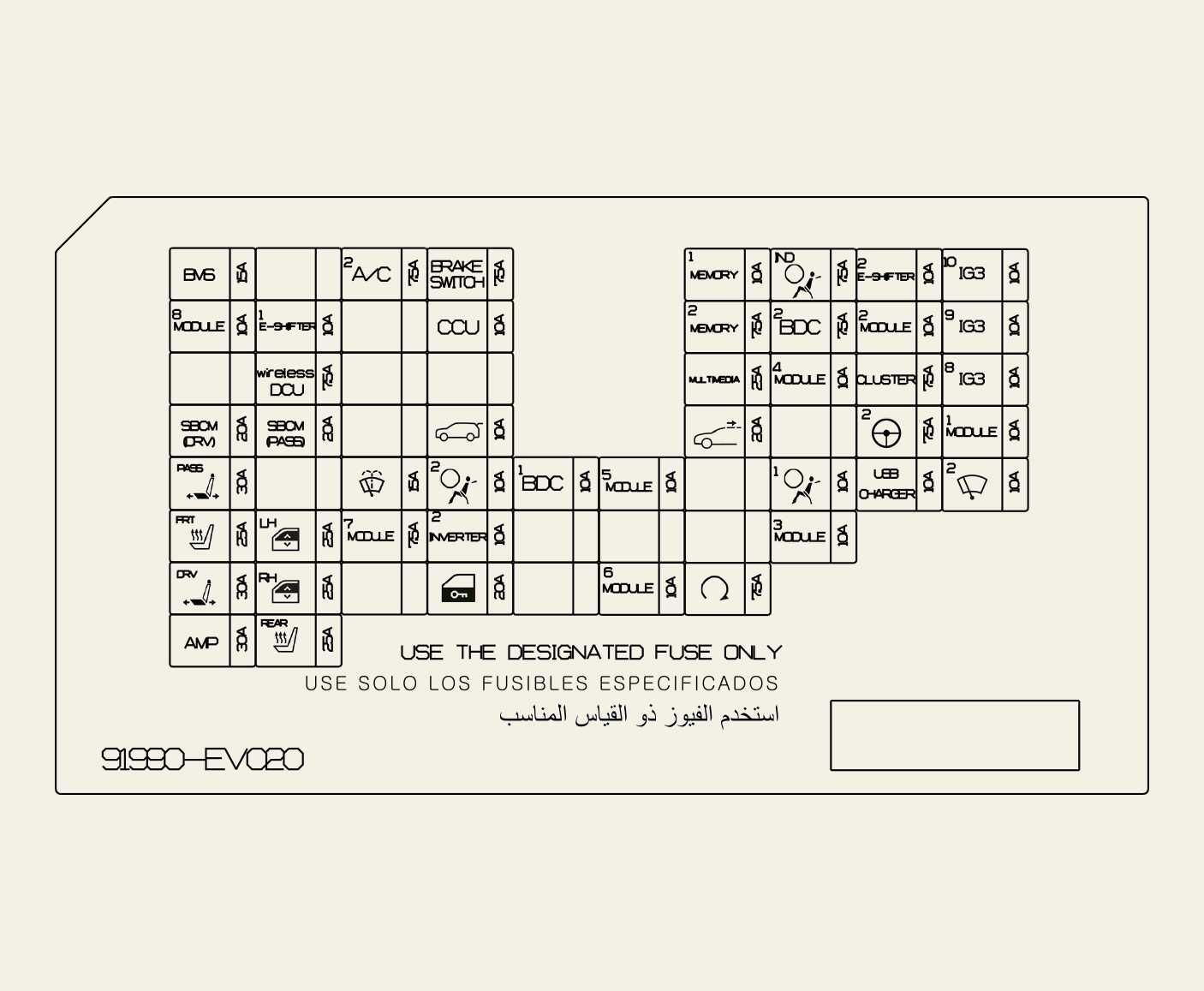

Kennzeichnung Sicherungskasten auf der Fahrerseite
OSV074058L

PDC-Verteilerblock

Bezeichnung der Sicherung

Symbol

Nennwert der Sicherung

Geschützter Stromkreis

START

7,5 A

VPC(Fahrzeug-Plattform-Steuergerät), BDC(Karosseriebereich-Steuergerät)

USB CHARGER

10 A

Sitzheizungs- und -belüftungseinheit (PASS), Sitzheizungs- und -belüftungseinheit (Fahren), USB-Ladegerät

MODULE1

10 A

BDC (Karosseriebereich-Steuergerät), DCU (Bereich-Steuergerät), Eingebaute Kamera, CCNC, CCU (Zentrale Kommunikationseinheit), ADP (Akustikdesign-Prozessor-Lautsprecher), ADAS Parken ECU, Harman AMP

AIR BAG1

10 A

ACU (Luftregelungseinheit), ODC (Insassenerkennungssystem)

A/BAG IND

7,5 A

Leuchte über Kopfkonsole Airbag Innen

E-SHIFTER2

10 A

Shift-By-Wire-Hebel

CLUSTER

7,5 A

Kombiinstrument, Head-Up-Display

BDC2

7,5 A

BDC (Karosseriebereich-Steuermodul)

MDPS2

7,5 A

MDPS-Einheit (motorgetriebene Servolenkung)

MODULE2

10 A

CCU (Zentrale Kommunikationseinheit), el. Fensterheberschalter, Bremsleuchtenschalter

MODULE3

10 A

ADAS Fahren, Frontkamera, DCU (Domain Control Unit), ADAS Parken, Eckradar, FCA

MODULE4

10 A

CCNC, ICC (Innnenraumkamera), CPAD-Schalter, CDU (Climate Display Unit), eingebaute Kamera, Innenspiegel ECM

A/C2

7,5 A

DATC (Dualer automatischer Temperaturregler)

WASHER

15 A

Multifunktionsschalter, Scheibenwaschanlagenmotor

MODULE7

7,5 A

BDC (Karosseriebereich-Steuermodul)

IG3 8

10 A

CCU (Zentrale Kommunikationseinheit)

IG3 9

10 A

CCNC, PTC-Heizungssignal, CDU (Klima-Anzeige-Einheit), DATC (Dualer automatischer Temperaturregler), Active Incar, PM-Sensor, el. Fensterheberschalter RL&RR, V2L-Signal, TÜR-Schalter

BMS

15 A

BMS (Batteriemanagementsystem)

AMP

30 A

Harman AMP

P/SEAT Driving

30 A

Sitzheizung und -belüftung (elektrischer Sitz)

P/SEAT PASS

30 A

Sitzheizung und -belüftung (elektrischer Sitz)

S/HEATER RR

25 A

Sitzheizung hinten

S/HEATER FRT

25 A

Sitzheizung vorne

P/WINDOW LH

25 A

Motor Fensterheber links

P/WINDOW RH

25 A

Motor Fensterheber rechts

SBCM Driving

20 A

SBCM (Seitliches Karosserie-Steuermodul)

SBCM PASS

20 A

SBCM (Seitliches Karosserie-Steuermodul)

wireless DCU

7,5 A

DCU (Bereich-Steuereinheit)

E-SHIFTER1

10 A

Shift-By-Wire-Hebel

MODULE8

10 A

ICC (Innenraumkamera), ADAS Fahren, Regensensor, OBD

MULTIMEDIA

25 A

CCNC (Vernetztes Auto-Navigations-Cockpit)

MEMORY2

7,5 A

USB Jack, DATC (Duale automatische Temperaturregelung ), BDC (Karosseriebereich-Steuergerät)

MEMORY1

10 A

Kombiinstrument, Ambienteleuchte, eingebaute Kamera, Head-Up-Display, ETCS (elektrisches Mautsystem), ADP (Acustic Design Processor Lautsprecher), ADAS Parken ECU, Eckradar, UWB (Ultra-Breitband)

CCU

10 A

CCU (Zentrale Kommunikationseinheit)

BDC1

10 A

BDC (Karosseriebereich-Steuermodul), UWB (Ultrabreitband), Türaußengriff

BRAKE SWITCH

7,5 A

Bremsleuchtenschalter, BDC (Karosseriebereich-Steuergerät)

DOOR LOCK

20 A

Türverriegelungsrelais, Stelleinheit Türverriegelung

TAILGATE OPEN

10 A

Stelleinheit Heckklappenverriegelung

MODULE5

10 A

VESS (Virtuelles Motorsoundsystem)

AIR BAG2

10 A

ACU (Airbag-Steuergerät)

MODULE6

10 A

El. Fensterheberschalter, PTG (el. Heckklappe), Sitzheizung und -belüftung

SUNROOF

20 A

Schiebedach

WIPER FRT2

7,5 A

Windschutzscheibenwischer
