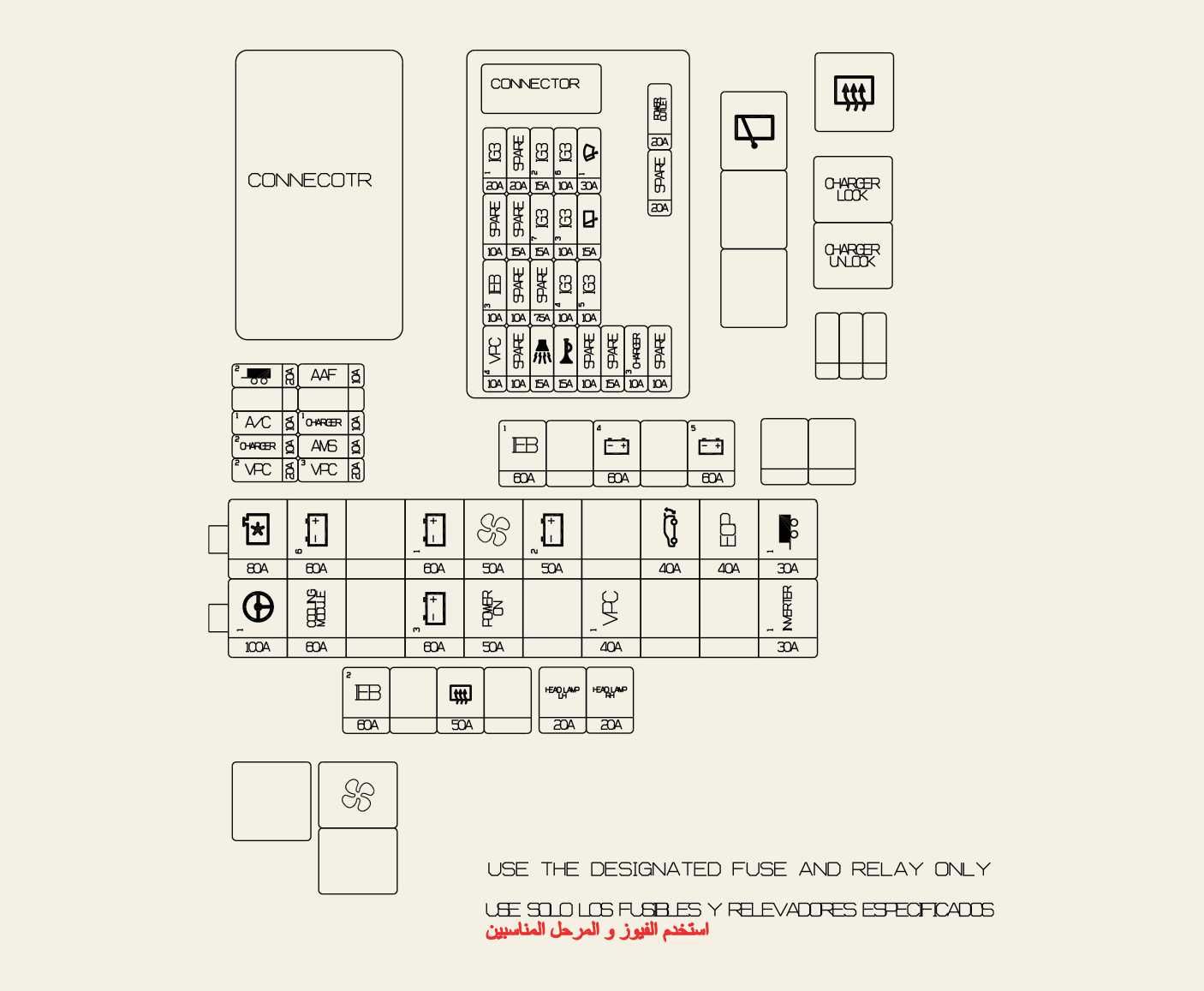

Sicherungskasten im Motorraum
OSV074059L

Stromkreis (P/R-Verteilerblock)

Bezeichnung der Sicherung

Symbol

Nennwert der Sicherung

Geschützter Stromkreis

IEB1

60 A

IEB (Integrierter elektrischer Booster)

B+4

60 A

PDC B+4 (IPS13,MULTIMEDIA,MEMORY1,MEMORY2,CCU(Zentrale Kommunikationseinheit),BDC (Karosseriebereich-Steuergerät),BRAKE SWITCH,RESERVE, DOOR LOCK, FS20, HECKKLAPPE OFFEN)

B+5

60 A

PDC B+5 (RESERVE,MODUL5,AIRBAG2,INVERTER2 (EAWD),MODUL6,RESERVE,SCHIEBEDACH,RESERVE)

MDPS1

100 A

MDPS-Einheit (motorgetriebene Servolenkung)

COOLING MODULE

60 A

KÜHLMODUL

SPARE

60 A

-

B+3

60 A

PDC B+3 (BMS (Batteriemanagementsystem),Harman AMP,Sitzheizung und -belüftung (elektrischer Sitz),Sitzheizung hinten,Sitzheizung vorne,RESERVE,Fensterhebermotor links,Fensterhebermotor rechts,SBCM(Seitliches Karosserie-Steuermodu) Fahrerseite,SBCM (Seitliches Karosserie-Steuermodu) Beifahrerseite,kabellose DCU,E-SHIFTER1,RESERVE,MODULE8)

POWER ON

50 A

PDC POWER ON (AIRBAG1,A/BAG IND,E-SHIFTER2,CLUSTER,BDC2 (Karosseriebereich-Steuergerät),MDPS2,MODULE2,MODULE3,MODULE4,RESERVE,IPS14,A/C2,RESERVE,WASHER,MODULE7,RESERVE)

INVERTER1

30 A

INVERTER

COOLING FAN

80 A

Kühllüfter

B+6

60 A

CCU (Zentrale Kommunikationseinheit), Fensterhebersch., V2L SIG,TÜR-SCH.,VPC (Vehicle Platform Controller), ICCU (Integrierte Ladesteuerungseinheit)

B+1

60 A

PDC B+1 (IPS03,IPS07,IPS02,IPS06,IPS05,IPS01,IPS04)

BLOWER

50 A

Relais für Klimaanlagengebläsemotor

B+2

50 A

PDC B+2 (IPS09,IPS12,IPS11,IPS08,IPS10)

POWER TAILGATE

40 A

POWER HECKKLAPPE

TRAILER1

30 A

ANHÄNGER

TRAILER2

20 A

ANHÄNGER

AAF

10 A

Aktive Luftklappe

A/C1

10 A

DATC (Dualer automatischer Temperaturregler)

CHARGER1

10 A

CDM (Charge Door Module)

CHARGER1

10 A

Ladegerätverriegelungs- und Entriegelungsrelais

AMS

10 A

AMS (Wechselstrom-Management-System)

VPC2

20 A

VPC (Fahrzeug-Plattform-Controller)

VPC3

20 A

VPC (Fahrzeug-Plattform-Controller)

HEAD LAMP LH

20 A

HEAD LAMP LH

HEAD LAMP RH

20 A

HEAD LAMP RH

IEB2

60 A

IEB (Integrierter elektrischer Booster)

REAR HEATED

50 A

Beheizte Heckscheibe

CHARGER3

10 A

VCMS (Vehicle Charging Management System), ICCU (Integrierte Ladesteuerungseinheit)

SPARE

15 A

-

SPARE

10 A

-

IG3 1

20 A

IG3-SICHERUNG (IG3_8, IG3_9, IG3_10)

SPARE

20 A

-

IG3 2

15 A

VPC (Fahrzeug-Plattform-Controller)

IG3 3

10 A

ICCU (Integrierte Ladekontrolleinheit)

IG3 4

10 A

Elektrischer Kompressor

IG3 5

10 A

BMS (Batteriemanagementsystem)

IG3 6

10 A

Vorderer Umrichter

IG3 7

15 A

VCMS (Fahrzeug-Lademanagementsystem)

SPARE

10 A

-

HORN

15 A

Relais HORN

B/ALARM HORN

15 A

B/Alarmhupe, LO_B/Alarmhupen-Relais

SPARE

15 A

-

WIPER FRT1

30 A

Wischermotor, Scheibenwischer niedrig Relais

WIPER RR

15 A

Wischermotor hinten

POWER OUTLET

20 A

Power Outlet Relay

SPARE

20 A

-

IEB3

10 A

IEB (Integrierter elektrischer Booster)

SPARE

10 A

-

SPARE

15 A

-

SPARE

7,5 A

-

SPARE

10 A

-

SPARE

10 A

-

VPC4

10 A

VPC (Fahrzeug-Plattform-Controller)

Leiterplattenblock

Bezeichnung der Sicherung

Relais

Geschützter Stromkreis

Long Term Load Latch Relay

5P

Langfristige Last

DOOR LOCK

5P

Stelleinheit Türverriegelung

DOOR UNLOCK

5P

Stelleinheit Türentriegelung

DEAD LOCK

5P

Dead Lock-Stelleinheit

MAIN RELAY

6P

IG3 Relay

HORN

5P

HORN

B/ALARM HORN

5P

B/Alarmhupe

WIPER

6P

Scheibenwischer-Sicherung Relais

WIPER LO

5P

Relais für langsame Wischergeschwindigkeit

WIPER HI

5P

Relais für hohe Wischergeschwindigkeit

POWER ON

6P

Strom eingeschaltet

ACC

6P

ACC

Relais

In der folgenden Tabelle finden Sie den Relaistyp.

Relaisbezeichnung

Symbol

TYP

REAR HEATED

MINI

CHARGER LOCK

MICRO

CHARGER UNLOCK

MINI

WIPER RR

MICRO

BLOWER

MICRO
