Kerekesszékes beszállás és a kerekesszék rögzítése

A kerekesszékes beszálláshoz és a kerekesszék rögzítéséhez kövesse az alábbi eljárást:

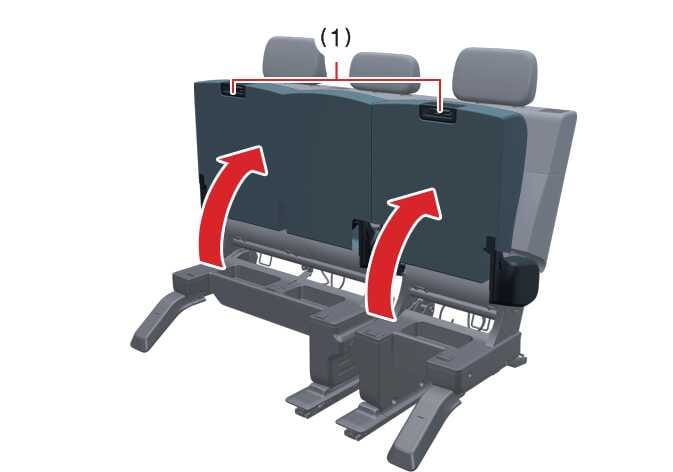

  1. Húzza meg a hátsó üléspárna elülső részénél található kart (1), majd emelje fel és rögzítse a párnát, hogy helyet biztosítson a kerekesszéknek.

    OSWW065006

    1. A hátsó üléspárna karja

    A részleteket lásd itt: Előkészületek a kerekesszékes beszállás előtt.

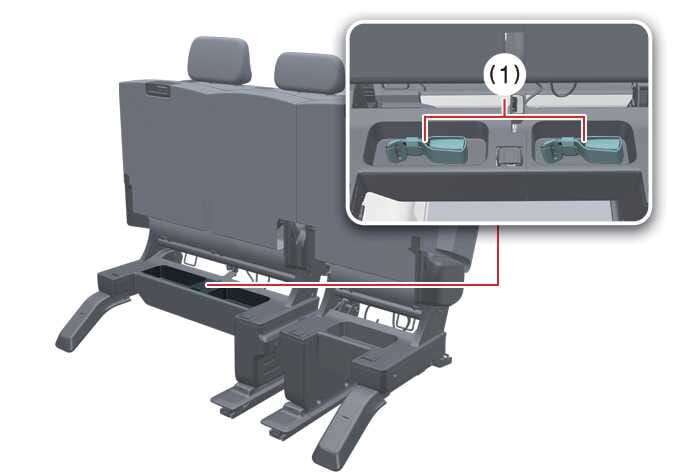

  2. Húzza ki a két kerekesszék-rögzítő szíjat (1) a hátsó ülés tárolórekeszéből.

    OSWW065024

    1. A kerekesszékes utas biztonsági öve

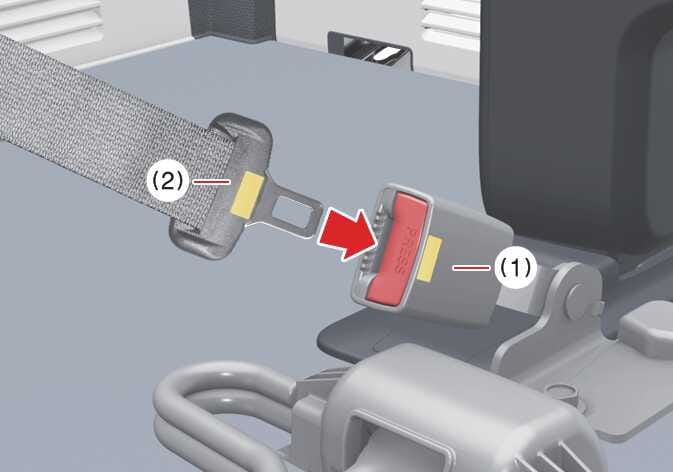

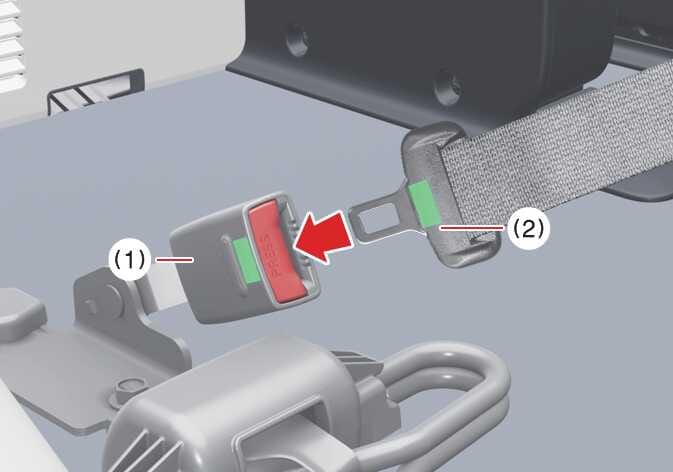

  3. A kerekesszék-rögzítő hevederek két egységből állnak. A padlóra szerelt övcsatot (1) és a rögzítőpánt lemezét (2) megfelelő színű szalag jelöli. Egyeztesse a szalagok színét, majd illessze be a rögzítőpántokat a rögzítőcsatokba, amíg kattanó hangot nem hall.

    OSWW065026
    OSWW065025

  4. Húzza ki a rámpát a padló hátsó részéből, és helyezze el úgy, hogy a rámpa vége teljesen érintkezzen a talajjal.

    A részleteket lásd itt: Kézi, padlóba épített, kétfokozatú csúszó rámpatoldat.

  5. Lassan tolja fel a kerekesszékes utast a járműbe a rámpán. Helyezze el a kerekesszéket a padló sárga vezetővonalain belülre, ügyelve arra, hogy előre nézzen.

    A részleteket lásd itt: A kézi, padlóba épített, kétfokozatú csúszó rámpa tárolása.

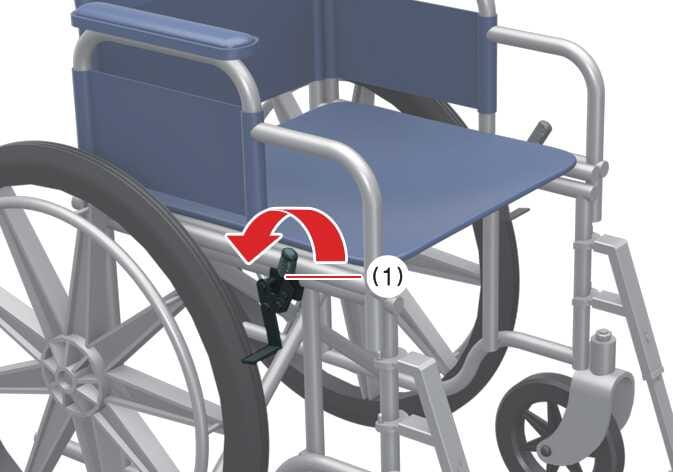

  6. Rögzítse a kerekesszéket a két oldalán lévő rögzítőkarokkal (1).

    OSWW065027

    1. Kerekesszék-rögzítő kar

    A kerekesszék-rögzítő kar a kerekesszék modelljétől függően változhat. Nézze meg a kerekesszék gyártója által adott utasításokat.

  7. Húzza ki a négy padlóra szerelt rögzítőeszköz rögzítőhurkait (1) a tároló mélyedésekből. Nyomja meg a tárolórekesz feletti zárókart, és húzza ki a rögzítőberendezéseket.

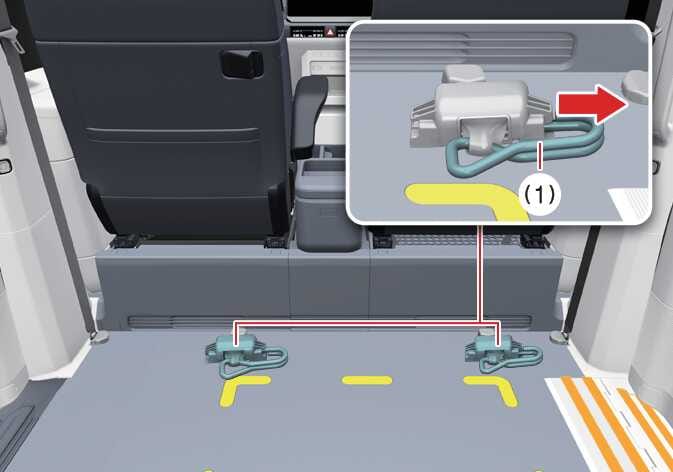

    Ábra 1. Első rögzítési pont
    OSWW065028

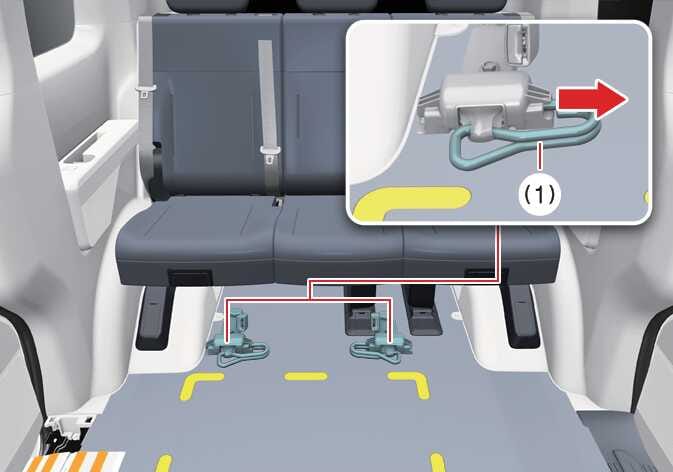

    Ábra 2. Hátsó rögzítési pont
    OSWW065029

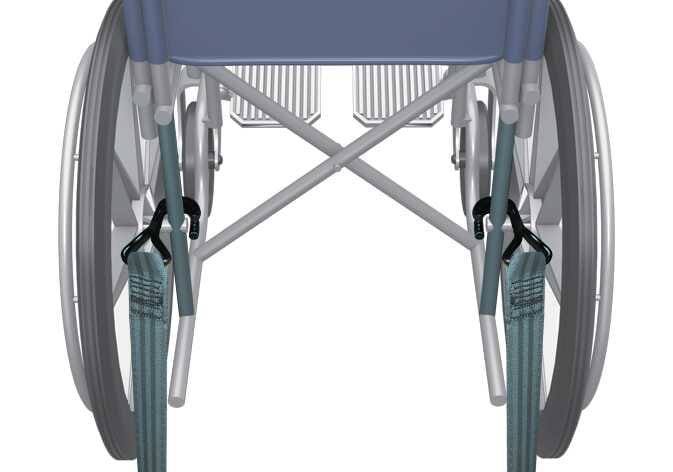

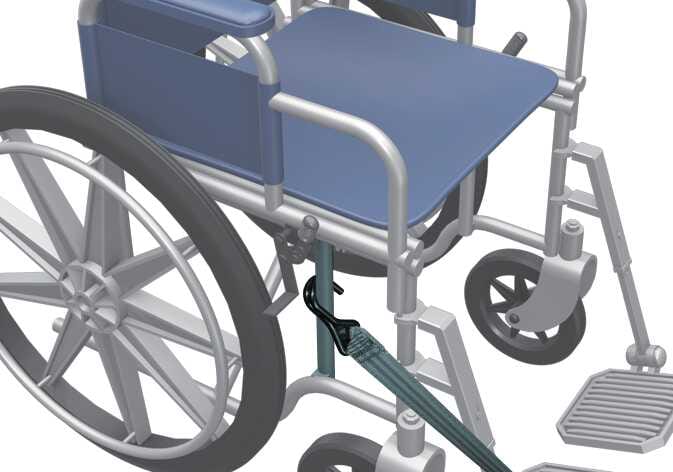

  8. Rögzítse mind a négy rögzítőhurkot (1) a kerekesszék vázán lévő szilárd pontokhoz. Az öv hosszának beállításához nyomja meg a rögzítőeszközön lévő zárókart, és húzza meg az övet.

    Húzza meg kézzel az övet, biztosítva, hogy az első és hátsó rögzítőhurkok (1) szilárdan rögzüljenek.

    OSWW065030
    OSWW065031

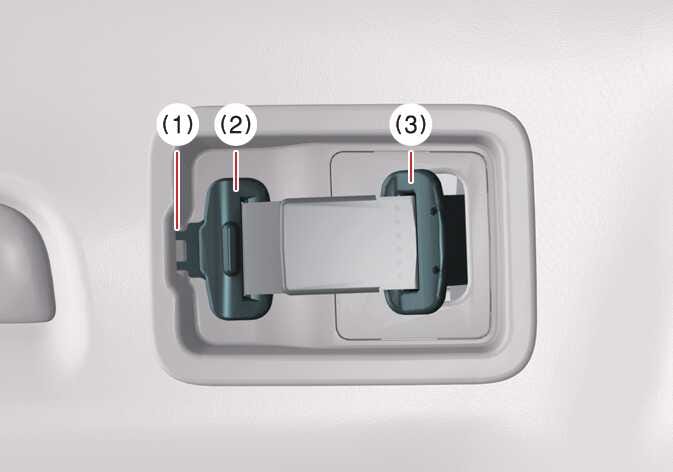

  9. Húzza ki a 3 pontos, kerekesszékes utas részére beszerelt biztonsági öveket (2, 3) a tetőkárpit tárolórekeszéből (1), és húzza lefelé őket.

    OSWW065032

    1. A lemezt tároló mélyedés

    2. „A” lemez

    3. „B” lemez

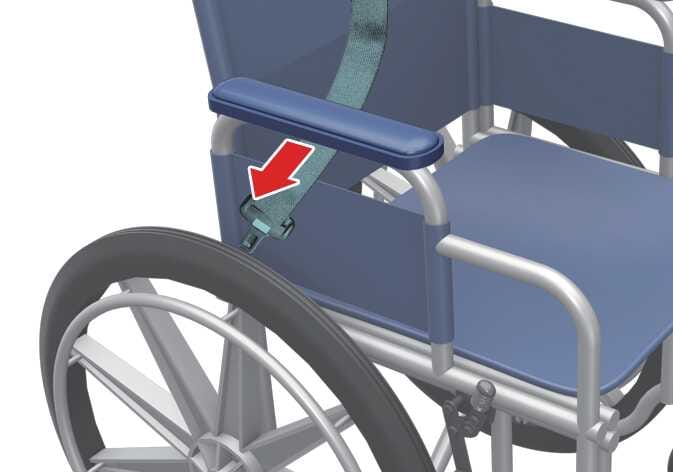

  10. Vezesse át a kerekesszékes utas biztonsági övét a kerekesszék jobb kartámasza alatt.

    OSWW065033

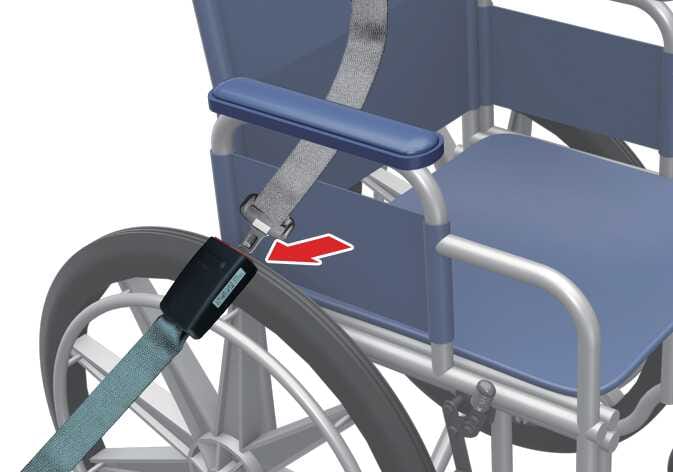

  11. Helyezze az „A” lemezt (2) a jobb oldali kerekesszék-rögzítő heveder csatjába kattanásig, és ellenőrizze, hogy az öv nincs megcsavarodva.

    OSWW065034

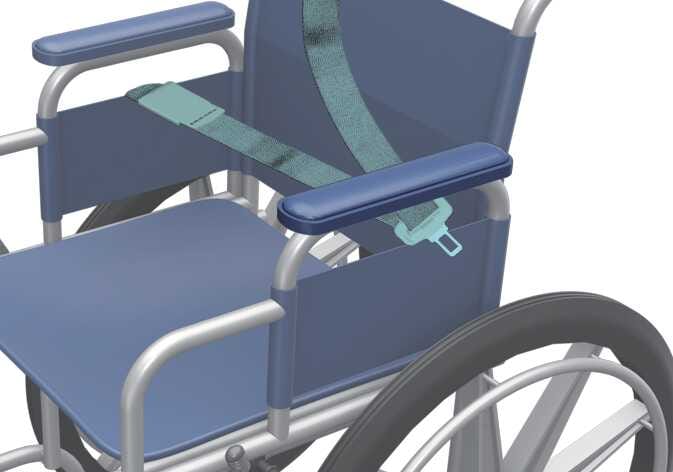

  12. Vegye ki a „B” lemezt (3) a tároló bemélyedésből, majd vezesse át a szíjat a kerekesszék bal kartámasza alatt.

    OSWW065035

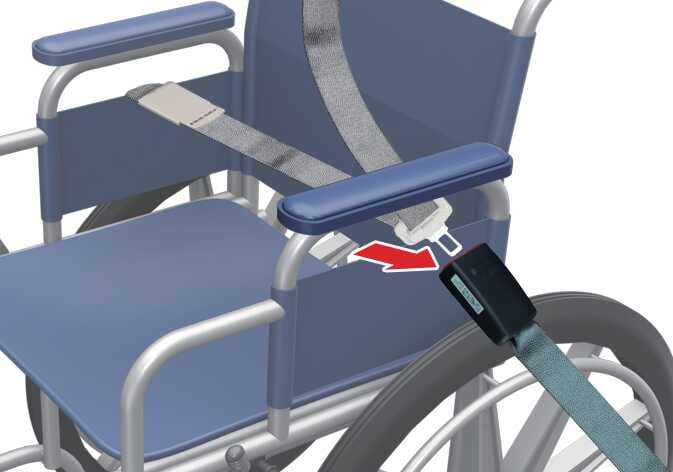

  13. Helyezze a „B” lemezt (3) a kerekesszékes utas bal oldali biztonsági övének csatjába kattanásig, majd ellenőrizze, hogy az öv nincs megcsavarodva.

    OSWW065037

    Az összes lemez rögzítése után húzza meg határozottan a kerekesszékes utas biztonsági övét, hogy biztosan rögzítve legyen.

VIGYÁZAT

  • Ne lépjen rá a jármű padlóján lévő kerekesszék-rögzítő rendszerre, és ügyeljen rá, hogy ne sértse meg.

  • Használat után a rögzítőhurkokat tárolja biztonságosan a tárolórekeszben.

  • A jármű mozgása közben ne oldja ki a kerekesszék rögzítőrendszerét.

  • Ne helyezzen tárgyakat a kerekesszék rögzítőrendszerének közelébe.

  • A kerekesszék-rögzítő rendszert, a rögzítőpántokat és a kerekesszékes utas biztonsági öveit csak rendeltetésszerűen szabad használni.

  • Ügyeljen arra, hogy a kerekesszék rögzítőpántjai ne akadjanak bele a kerekekbe vagy a küllőkbe.
