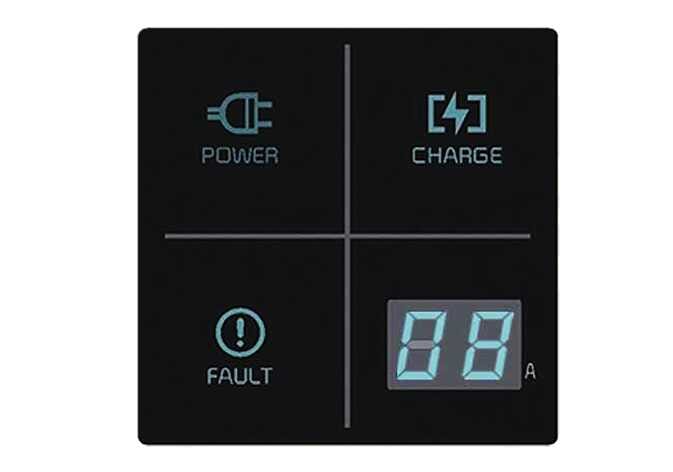

Hordozható töltő töltésjelző lámpája

N_CT25Q054

Ellenőrző lámpa

Részletek

POWER

Be: Bekapcsolás

CHARGE

Be: Töltés villog: Áram korlátozása a dugó magas hőmérséklete vagy a magas belső hőmérséklet miatt

FAULT

Villog: Töltés megszakítva

CHARGE SZINT

12

12 A

10

10 A

08

8 A

06

6 A

Állapot

Részletek

Állapot/Diagnosztika/Intézkedés

  • Töltőcsatlakozó a járműhöz csatlakoztatva (POWER Zöld ON)

  • Dugó egy elektromos aljzathoz csatlakoztatva (POWER Zöld ON)

Töltés közben

  • Töltésjelző (POWER Zöld ON/TÖLTÉS KÉK ON)

  • Töltőáram

Mielőtt a töltőcsatlakozót a járműbe dugná (POWER zöld ON, HIBA esetén piros villogás)

  • Rendellenes hőmérséklet

  • CCB (kábelvezérlő doboz) hibája

Csatlakoztatva a járműhöz (POWER zöld ON, HIBA esetén piros villog)

  • Diagnosztikai eszköz hibája

  • Szivárgó áram

  • Rendellenes hőmérséklet

Szivárgóáram-hiba (POWER zöld ON, HIBA esetén piros villog)

  • A hálózati csatlakozó kihúzása és újbóli csatlakoztatása után nyomja le a gombot legalább 2 másodpercig majd engedje fel a hiba elhárításához.

Energiatakarékos mód

  • A töltésszint ellenőrző lámpa kikapcsol, ha 1 percen túl sem történik állapotváltozás.
TIPP

A töltőáram erőssége minden alkalommal megváltozik, amikor az (1) gombot kevesebb mint 1 másodpercig lenyomják, ha a töltő elektromos aljzathoz csatlakoztatva van, a gépkocsihoz viszont nincs
