Biztosíték-/relétáblák ismertetése

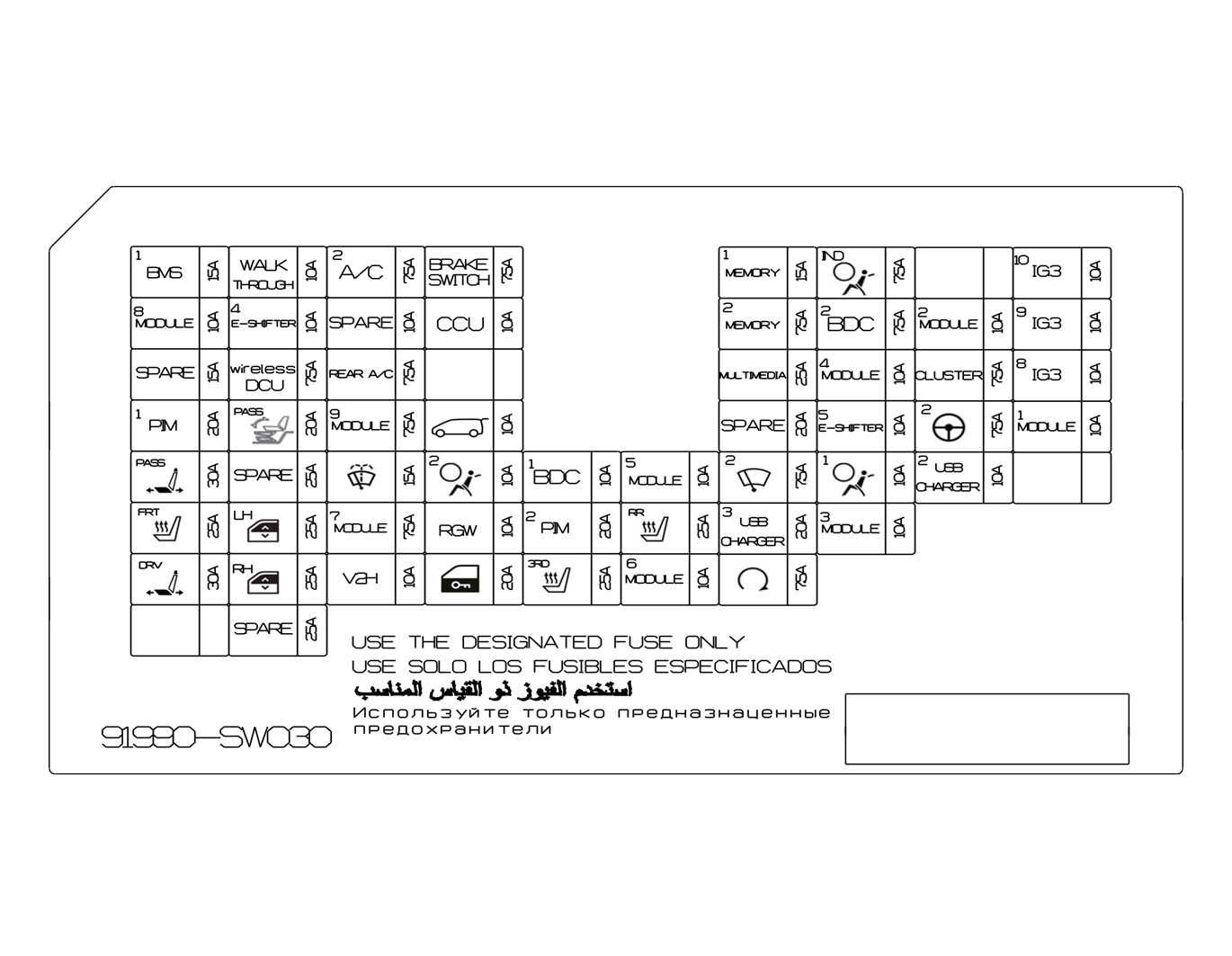

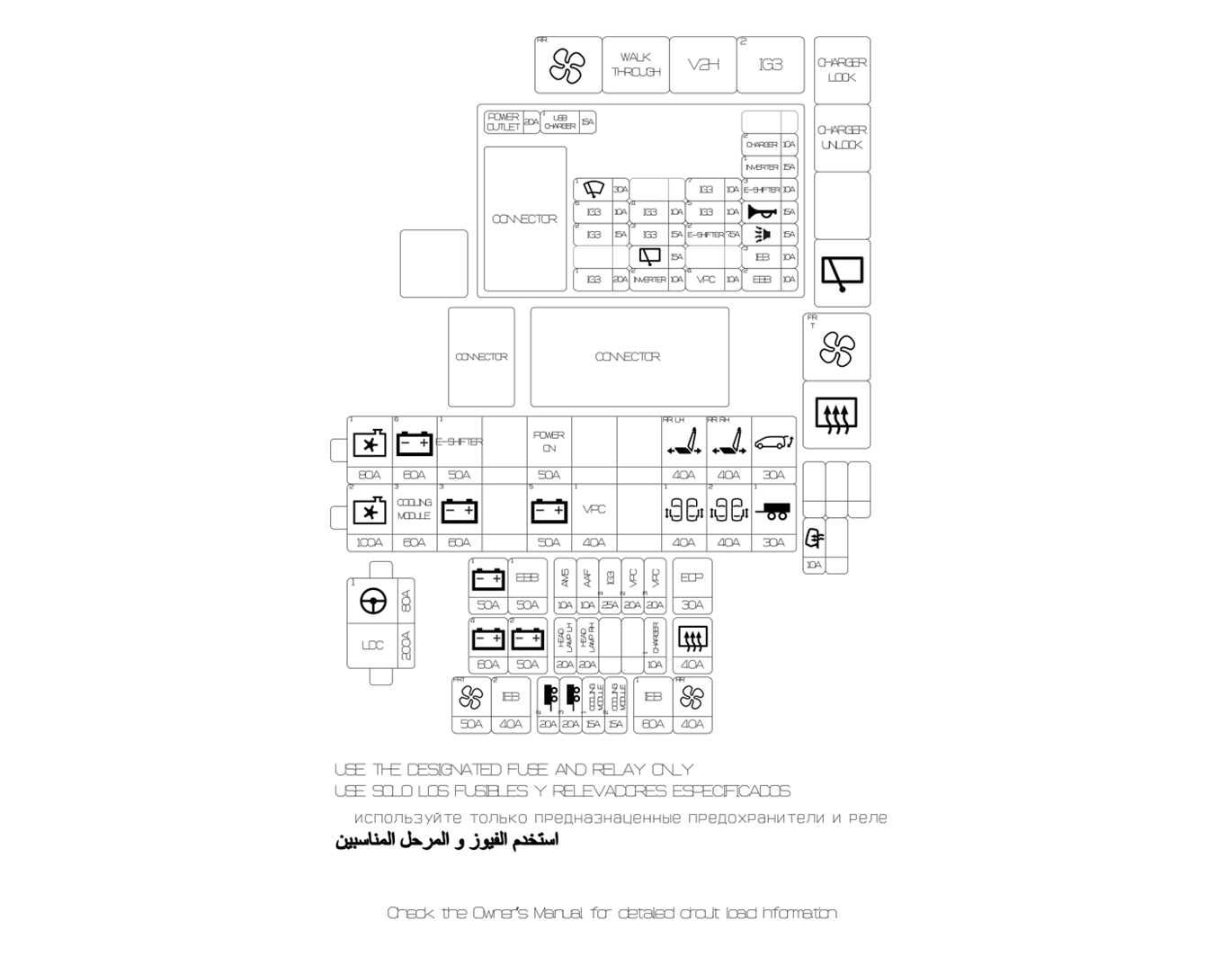

A biztosítéktáblák/relétáblák fedelének belső oldalára ragasztott címkén látható a biztosítékok/relék neve és amperszáma.
Előfordulhat, hogy a kézikönyvben szereplő biztosítéktáblával kapcsolatos leírások közül nem mindegyik vonatkozik az Ön gépkocsijára. Az információk a nyomtatás időpontjára vonatkoznak. Ha gépkocsijában a biztosítéktáblát ellenőrzi, olvassa el a biztosítéktáblán szereplő címkét.

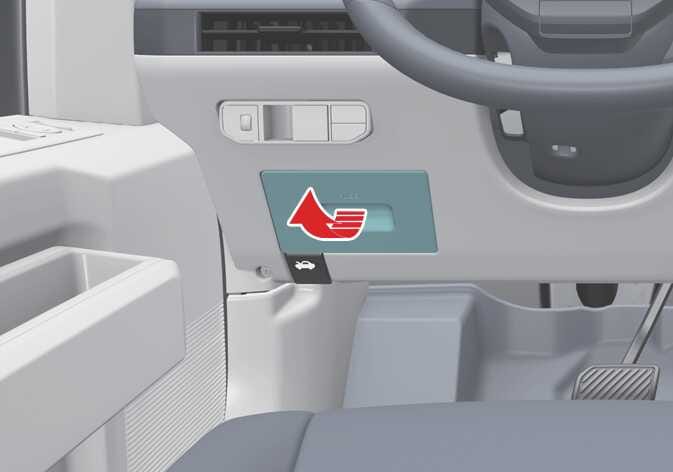

Vezető oldali biztosítéktábla
 OSW075006 |
|
Biztosíték neve |
Szám |
Biztosíték értéke |
Védett áramkör |
|---|---|---|---|
|
START |
FS57 |
MICRO 7,5A |
VPC, BDC |
|
USB CHARGER2 |
FS41 |
MICRO 10A |
SEAT_EXTN_DRV, SEAT_EXTN_PASS, USB_CHARGER_FRT, USB_UMM |
|
MODULE1 |
FS32 |
MICRO 10A |
JC_MAIN_PWR_1( BDC,DCU,IVI,CCU,VDMS,TAXI ), ADAS PARK ECU, CONSOLE_EXTN_REAR, ICMC |
|
AIR BAG1 |
FS40 |
MICRO 10A |
ACU |
|
A/BAG IND |
FS06 |
MICRO 7,5A |
OHC_LAMP (PAB+ETCS) |
|
RESERVE |
FS07 |
- |
Nincs használatban |
|
CLUSTER |
FS23 |
MICRO 7,5A |
CLUSTER |
|
BDC2 |
FS14 |
MICRO 7,5A |
BDC |
|
MDPS2 |
FS31 |
MICRO 7,5A |
C_MDPS_PWR |
|
MODULE2 |
FS15 |
MICRO 10A |
CCU, P_WDW_SW_MAIN, STOP_LP_SW, SAC, PIM |
|
MODULE3 |
FS50 |
MICRO 10A |
C_PAD_SW_LWR, C_FACIA_SW, ADAS_DRV, ADAS_PRK_ECU, FR_VIEW_CAMERA, DCU, C_RADAR RL/RR, CCW |
|
MODULE4 |
FS22 |
MICRO 10A |
IVI, OBD, ICC, C_PAD_SW_LWR, VDMS, CONSOLE_EXTN(WPC), H_LP_LH/RH, PRIME 2ND RR SEAT |
|
E-SHIFTER5 |
FS30 |
MICRO 10A |
SBW_LEVER_SSB |
|
A/C2 |
FS03 |
MICRO 7,5A |
ATCU |
|
REAR A/C |
FS19 |
MICRO 7,5A |
REAR A_CON |
|
WASHER |
FS35 |
MICRO 15A |
M_F_SW |
|
MODULE7 |
FS45 |
MICRO 7,5A |
BDC |
|
MODULE9 |
FS27 |
MICRO 7,5A |
PDC_EX |
|
SPARE |
FS27 |
MICRO 7,5A |
Nincs használatban |
|
IG2 |
FS11 |
MICRO 10A |
Nincs használatban |
|
SPARE |
FS11 |
MICRO 10A |
Nincs használatban |
|
IG3 8 |
FS24 |
MICRO 10A |
ATCU, USB_UMM, ACTIVE_INCAR, IN_PM_SNSR, VDMS_TEMP, PTC_HTR_SIG, IVI |
|
IG3 9 |
FS16 |
MICRO 10A |
CCU, CONSOLE_EXTN_REAR, V2L_SIG_D |
|
IG310 |
FS08 |
MICRO 10A |
LUGG_SIDE_EXTN, SEAT_3RD_SW_LH/RH, RR_PTC_HTR_SIG, REAR A_CON, PIM |
|
BMS |
FS01 |
MICRO 15A |
BMS_EXTN, SBM |
|
RESERVE |
FS58 |
- |
|
|
P/SEAT DRV |
FS51 |
MICRO 30A |
SEAT_EXTN_DRV |
|
P/SEAT PASS |
FS33 |
MICRO 30A |
SEAT_EXTN_PASS |
|
S/HEATER RR RH |
FS59 |
MICRO 25A |
2ND_SEAT_RH(PRIME) |
|
SPARE |
FS59 |
MICRO 25A |
Nincs használatban |
|
S/HEATER FRT |
FS43 |
MICRO 25A |
SEAT_EXTN_DRV |
|
S/HEATER RR LH |
FS34 |
MICRO 25A |
2ND_SEAT_LH(PRIME) |
|
SPARE |
FS34 |
MICRO 25A |
Nincs használatban |
|
WALK THROUGH |
FS02 |
MICRO 10A |
W_THROUGH_LATCH |
|
SPARE |
FS02 |
MICRO 10A |
Nincs használatban |
|
P/WINDOW LH |
FS44 |
MICRO 25A |
P/ABLAK |
|
P/WINDOW RH |
FS52 |
MICRO 25A |
P/ABLAK |
|
PIM1 |
FS25 |
MICRO 20A |
PIM |
|
SPARE |
FS25 |
MICRO 20A |
Nincs használatban |
|
POP-UP SEAT PASS |
FS26 |
MICRO 20A |
SEAT_EXTN_PASS(POP-UP SEAT PASS) |
|
SPARE |
FS26 |
MICRO 20A |
Nincs használatban |
|
wireless DCU |
FS18 |
MICRO 7,5A |
DCU |
|
E-SHIFTER4 |
FS10 |
MICRO 10A |
SBW_LEVER_SSB |
|
B+ |
FS17 |
MICRO 15A |
Nincs használatban |
|
SPARE |
FS17 |
MICRO 15A |
Nincs használatban |
|
MODULE8 |
FS09 |
MICRO 10A |
HAZARD_SW, OBD, BLOWR FRT RLY, ICC_UNIT |
|
MULTIMEDIA |
FS21 |
MICRO 25A |
IVI |
|
MEMORY2 |
FS13 |
MICRO 7,5A |
WPC_UNIT, ATCU, BDC |
|
MEMORY1 |
FS05 |
MICRO 15A |
CLUSTER, ICMC, ADAS_PRK_ECU, REAR A_CON, C_RADAR_RL/RR |
|
CCU |
FS12 |
MICRO 10A |
CCU |
|
BDC1 |
FS37 |
MICRO 10A |
BDC, UWB_MASTER, UWB_SLAVE_D, UWB_UNIT, O_S_HDL_DRV/PASS |
|
BRAKE SWITCH |
FS04 |
MICRO 7,5A |
STOP_LP_SW |
|
3rd_S/HEATER |
FS55 |
MICRO 25A |
SEAT_3RD_LH/RH |
|
PIM2 |
FS47 |
MICRO 20A |
PIM |
|
SPARE |
FS47 |
MICRO 20A |
Nincs használatban |
|
DOOR LOCK |
FS54 |
MICRO 20A |
DR_LOCK_ACTR_DRV_LHD/RHD, DR_ACTR_RL/RR, CDM_OPEN |
|
RESERVE |
FS20 |
- |
|
|
TAILGATE OPEN |
FS28 |
MICRO 10A |
TG_LATCH, PTG_LATCH |
|
S/HEATER RR |
FS48 |
MICRO 25A |
SEAT_2ND_LH/RH |
|
MODULE5 |
FS38 |
MICRO 10A |
C_C_LAMP, VESS_UNIT |
|
AIR BAG2 |
FS36 |
MICRO 10A |
ACU |
|
SAC |
FS46 |
MICRO 10A |
SAC |
|
SPARE |
FS46 |
MICRO 10A |
Nincs használatban |
|
MODULE6 |
FS56 |
MICRO 10A |
PTG, CONSOLE_EXTN_REAR, PSDM, 2ND_SEAT_LH/RH, P_WDW_SW_MAIN |
|
SPARE |
FS53 |
MICRO 10A |
Nincs használatban |
|
V2H |
FS53 |
MICRO 10A |
INLET_CHADEMO_ASSY(V2H RLY) |
|
SUNROOF |
FS29 |
MICRO 20A |
TAXI (RECORDER, METER, CAR_EMPTY_LP) |
|
SPARE |
FS29 |
MICRO 20A |
Nincs használatban |
|
USB CHARGER3 |
FS49 |
MICRO 20A |
USB_UMM |
|
WIPER FRT2 |
FS39 |
MICRO 7,5A |
BDC |
|
RESERVE |
FS42 |
- |
|
1. Az MDPS (Motoros szervokormány) ugyanaz, mint az EPS (Elektromos szervokormány)

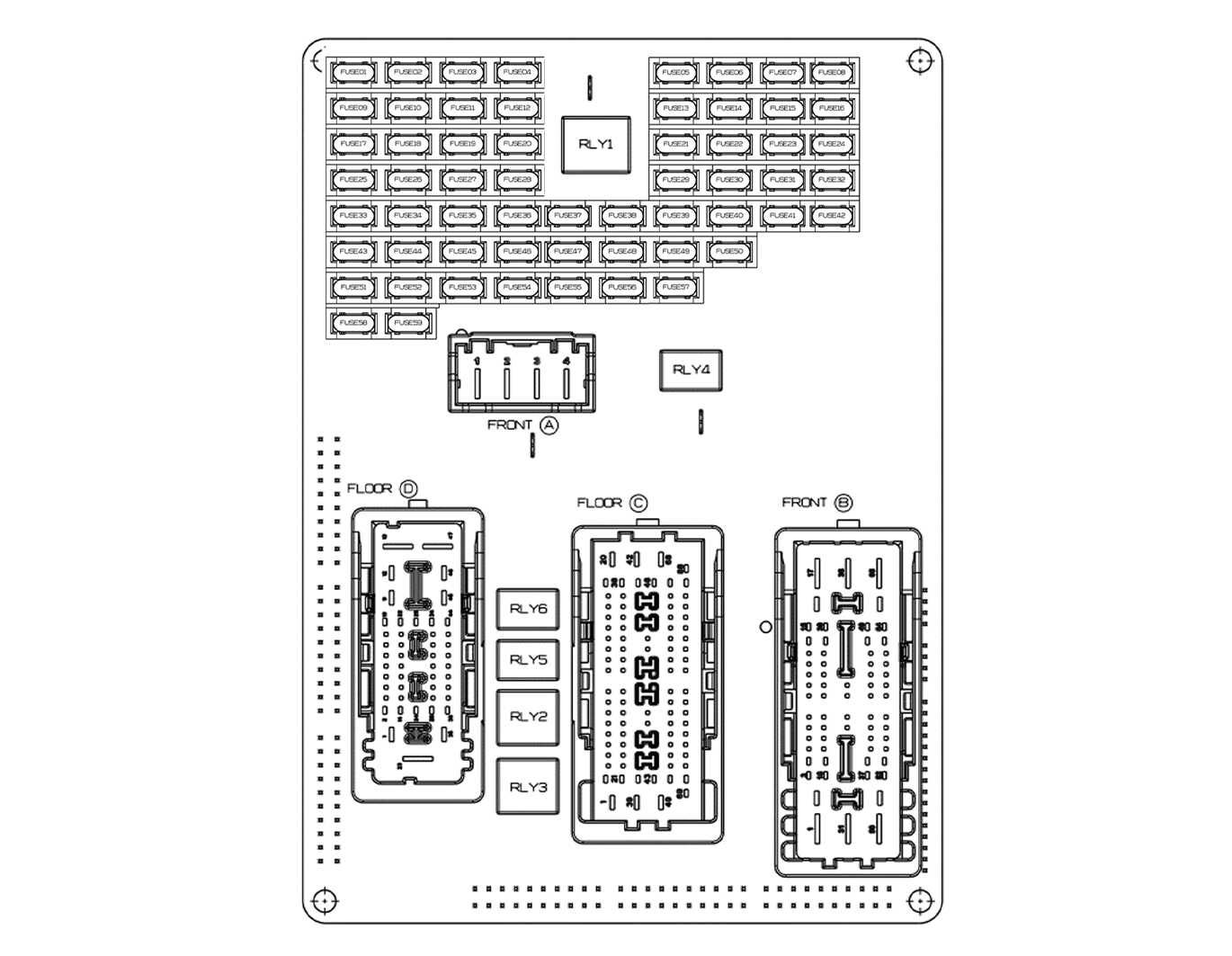

A relétípushoz lásd a következő táblázatot.
|
Biztosíték neve |
Szám |
Biztosíték értéke |
|---|---|---|
|
RESERVE-START INHIBIT RLY |
RLY04 |
- |
|
LongTermLoadLatchRelay |
RLY01 |
PCB 5P |
|
DOOR LOCK |
RLY02 |
PCB 5P |
|
DOOR UNLOCK |
RLY02 |
PCB 5P |
|
TWO TURN UNLOCK |
RLY05 |
PCB 5P |
|
RESERVE |
RLY03 |
- |
|
RESERVE |
RLY03 |
- |
|
TAILGATE OPEN |
RLY06 |
PCB 4P |

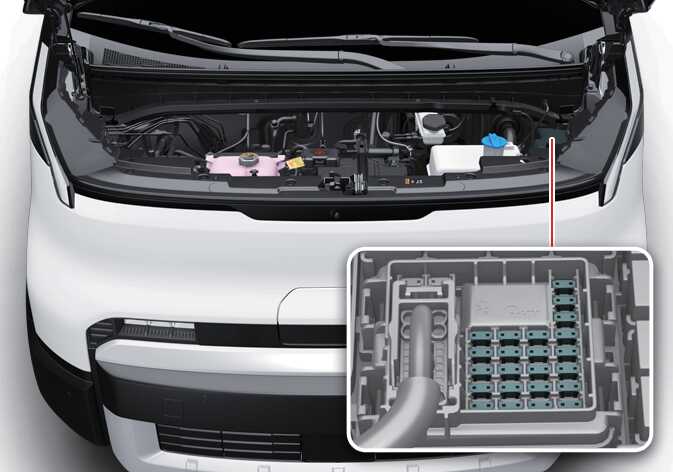

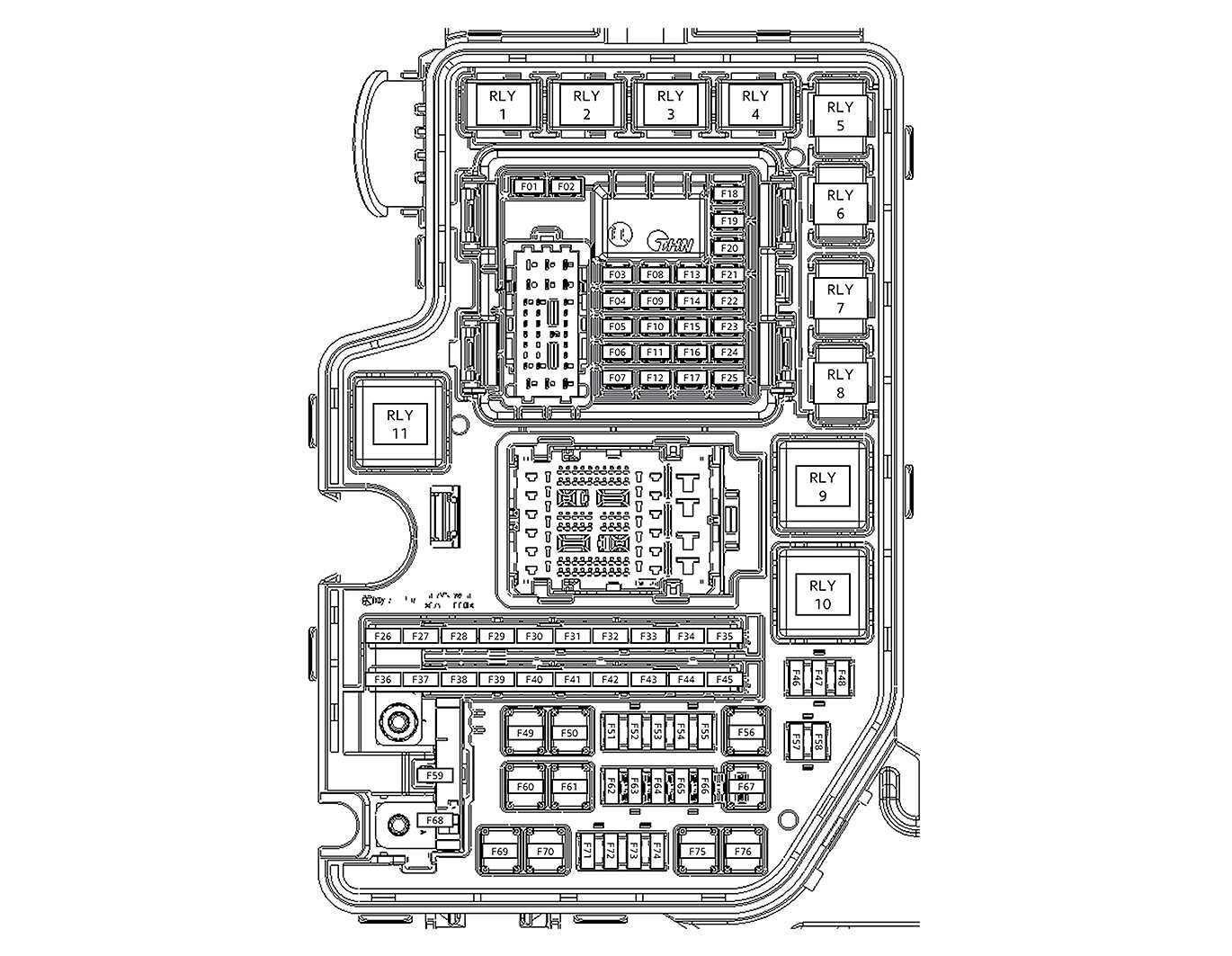

Motortéri biztosítéktábla
 OSW075014 |
|
A BIZTOSÍTÉK TÍPUSA |
Biztosíték neve |
Szám |
Biztosíték értéke |
Védett áramkör |
|---|---|---|---|---|
|
PCB BLOCK |
POWER OUTLET |
1 |
MICRO 20A |
POWER OUTLET |
|
USB CHARGER 1 |
2 |
MICRO 15A |
USB CHARGER |
|
|
WIPER FRT 1 |
3 |
MICRO 30A |
ABLAKTÖRLŐ FRT |
|
|
IG3 6 |
4 |
MICRO 10A |
IG3 COOLING FAN, COOLANT HUB, RS_MODULE |
|
|
IG3 2 |
5 |
MICRO 15A |
IG3-tól EOP-ig |
|
|
RESERVE |
6 |
MICRO 20A |
Nincs használatban |
|
|
IG3 1 |
7 |
MICRO 20A |
IG3 – NYÁK |
|
|
RESERVE |
8 |
MICRO 15A |
Nincs használatban |
|
|
IG3 4 |
9 |
MICRO 10A |
IG3 – BMS, SBM |
|
|
IG3 3 |
10 |
MICRO 15A |
IG3 – FRT INVERTER, SCU, VPC |
|
|
WIPER RR |
11 |
MICRO 15A |
WIPER RR |
|
|
INVERTER 2 |
12 |
MICRO 10A |
INVERTER |
|
|
IG3 7 |
13 |
MICRO 10A |
IG3 – PTC FŰTŐ JELE |
|
|
IG3 5 |
14 |
MICRO 10A |
IG3 – ICCU 22KW, VCMS, BOX_TRUCK_EXTN |
|
|
E-SHIFTER 2 |
15 |
MICRO 7,5A |
E-VÁLTÓ |
|
|
RESERVE |
16 |
MICRO 10A |
Nincs használatban |
|
|
VPC 4 |
17 |
MICRO 10A |
VPC |
|
|
RESERVE |
18 |
MICRO 10A |
Nincs használatban |
|
|
CHARGER 2 |
19 |
MICRO 10A |
CHARGER |
|
|
INVERTER 1 |
20 |
MICRO 15A |
INVERTER |
|
|
E-SHIFTER |
21 |
MICRO 10A |
E-VÁLTÓ |
|
|
HORN |
22 |
MICRO 15A |
KÜRT |
|
|
B/ALARM HORN |
23 |
MICRO 15A |
B/ALARM HORN |
|
|
IEB 3 |
24 |
MICRO 10A |
IEB |
|
|
EBB 2 |
25 |
MICRO 10A |
EBB |
|
|
MULTI FUSE1 |
COOLING FAN 1 |
26 |
MULTI 80A |
COOLING FAN |
|
B+ 6 |
27 |
MULTI 60A |
B+ – NYÁKBLOKK |
|
|
E-SHIFTER 1 |
28 |
MULTI 50A |
E-VÁLTÓ |
|
|
SPARE |
29 |
MULTI 50A |
SPARE |
|
|
POWER ON |
30 |
MULTI 50A |
POWER ON |
|
|
SPARE |
31 |
MULTI 50A |
SPARE |
|
|
SPARE |
32 |
MULTI 40A |
SPARE |
|
|
P/SEAT RR LH |
33 |
MULTI 40A |
P/SEAT RR LH |
|
|
P/SEAT RR RH |
34 |
MULTI 40A |
P/SEAT RR RH |
|
|
POWER TAILGATE |
35 |
MULTI 30A |
POWER TAILGATE |
|
|
MULTI FUSE2 |
COOLING FAN 2 |
36 |
MULTI 100A |
COOLING FAN |
|
COOLING MODULE 3 |
37 |
MULTI 60A |
HŰTŐMODUL |
|
|
B+ 3 |
38 |
MULTI 60A |
B+ – PDC |
|
|
SPARE |
39 |
MULTI 60A |
SPARE |
|
|
B+ 5 |
40 |
MULTI 50A |
B+ – PDC |
|
|
VPC 1 |
41 |
MULTI 40A |
VPC |
|
|
SPARE |
42 |
MULTI 40A |
SPARE |
|
|
PSD 1 |
43 |
MULTI 40A |
PSD |
|
|
PSD 2 |
44 |
MULTI 40A |
PSD |
|
|
TRAILER 1 |
45 |
MULTI 30A |
UTÁNFUTÓ |
|
|
MULTI FUSE3 |
MDPS |
59 |
MULTI 80A |
MDPS |
|
LDC |
68 |
MULTI 200A |
LDC |
|
|
SB-LP FUSE |
B+ 1 |
49 |
S/B LP 50A |
B+ – PDC |
|
EBB 2 |
50 |
S/B LP 50A |
EBB 2 |
|
|
EOP |
56 |
S/B LP 30A |
EOP |
|
|
B+ 4 |
60 |
S/B LP 60A |
B+ – PDC |
|
|
B+ 2 |
61 |
S/B LP 50A |
B+ – PDC |
|
|
REAR HEATED |
67 |
S/B LP 40A |
REAR HEATED |
|
|
BLOWER FRT |
69 |
S/B LP 50A |
BLOWER FRT |
|
|
IEB 2 |
70 |
S/B LP 40A |
IEB |
|
|
IEB 1 |
75 |
S/B LP 60A |
IEB |
|
|
BLOWER RR |
76 |
S/B LP 40A |
BLOWER |
|
|
MICRO FUSE |
RESERVE |
46 |
- |
RESERVE |
|
RESERVE |
47 |
- |
RESERVE |
|
|
RESERVE |
48 |
- |
RESERVE |
|
|
AMS |
51 |
MICRO 10A |
AMS |
|
|
AAF |
52 |
MICRO 10A |
AAF |
|
|
IG3 11 |
53 |
MICRO 25A |
IG3 |
|
|
VPC 2 |
54 |
MICRO 20A |
VPC |
|
|
VPC 3 |
55 |
MICRO 20A |
VPC |
|
|
HEATED MIRROR |
57 |
MICRO 10A |
HEATED MIRROR |
|
|
RESERVE |
58 |
- |
RESERVE |
|
|
HEAD LAMP LH |
62 |
MICRO 20A |
HEAD LAMP LH |
|
|
HEAD LAMP RH |
63 |
MICRO 20A |
HEAD LAMP RH |
|
|
RESERVE |
64 |
- |
RESERVE |
|
|
RESERVE |
65 |
- |
RESERVE |
|
|
CHARGER 1 |
66 |
MICRO 10A |
CHARGER |
|
|
TRAILER 2 |
71 |
MICRO 20A |
UTÁNFUTÓ |
|
|
TRAILER 3 |
72 |
MICRO 20A |
UTÁNFUTÓ |
|
|
COOLING MODULE 1 |
73 |
MICRO 15A |
HŰTŐMODUL |
|
|
COOLING MODULE 2 |
74 |
MICRO 15A |
HŰTŐMODUL |
1. Az MDPS (Motoros szervokormány) ugyanaz, mint az EPS (Elektromos szervokormány)

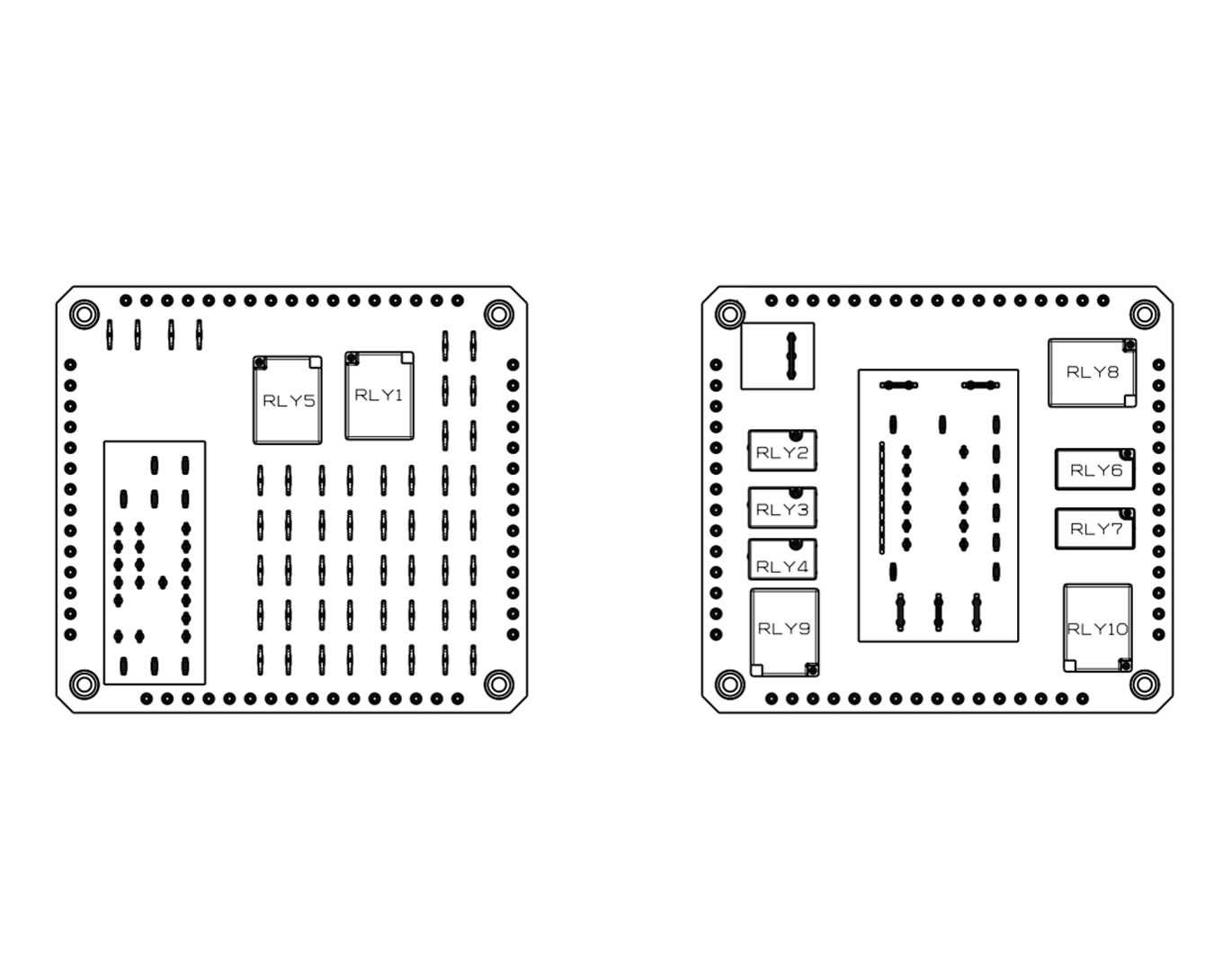

A relétípushoz lásd a következő táblázatot.
|
Biztosíték neve |
Szám |
a relé típusa |
|---|---|---|
|
BLOWER REAR |
RLY1 |
HŰTŐ/FŰTŐ MICRO 4P |
|
WALK THROUGH |
RLY2 |
HŰTŐ/FŰTŐ MICRO 4P |
|
V2H |
RLY3 |
HŰTŐ/FŰTŐ MICRO 4P |
|
IG3 2 |
RLY4 |
HŰTŐ/FŰTŐ MICRO 4P |
|
CHARGER LOCK |
RLY5 |
HŰTŐ/FŰTŐ MICRO 5P |
|
CHARGER UNLOCK |
RLY6 |
HŰTŐ/FŰTŐ MICRO 5P |
|
RESERVE |
RLY7 |
|
|
WIPER RR |
RLY8 |
HŰTŐ/FŰTŐ MICRO 5P |
|
BLOWER FRT |
RLY9 |
3725 MINI 4P |
|
REAR HEATED |
RLY10 |
3725 MINI 4P |
|
RESERVE |
RLY11 |
|
|
Biztosíték neve |
Pozíció |
Biztosíték értéke |
|---|---|---|
|
IG3 1 |
RLY1 |
PCB 6P |
|
RESERVE |
RLY2 |
PCB 5P |
|
HORN |
RLY3 |
PCB 5P |
|
B/ALARM HORN |
RLY4 |
PCB 5P |
|
WIPER FRT |
RLY5 |
PCB 6P |
|
WIPER FRT LO |
RLY6 |
PCB 5P |
|
WIPER FRT HI |
RLY7 |
PCB 5P |
|
RESERVE |
RLY8 |
PCB 6P |
|
POWER ON |
RLY9 |
PCB 6P |
|
ACC |
RLY10 |
PCB 6P |
