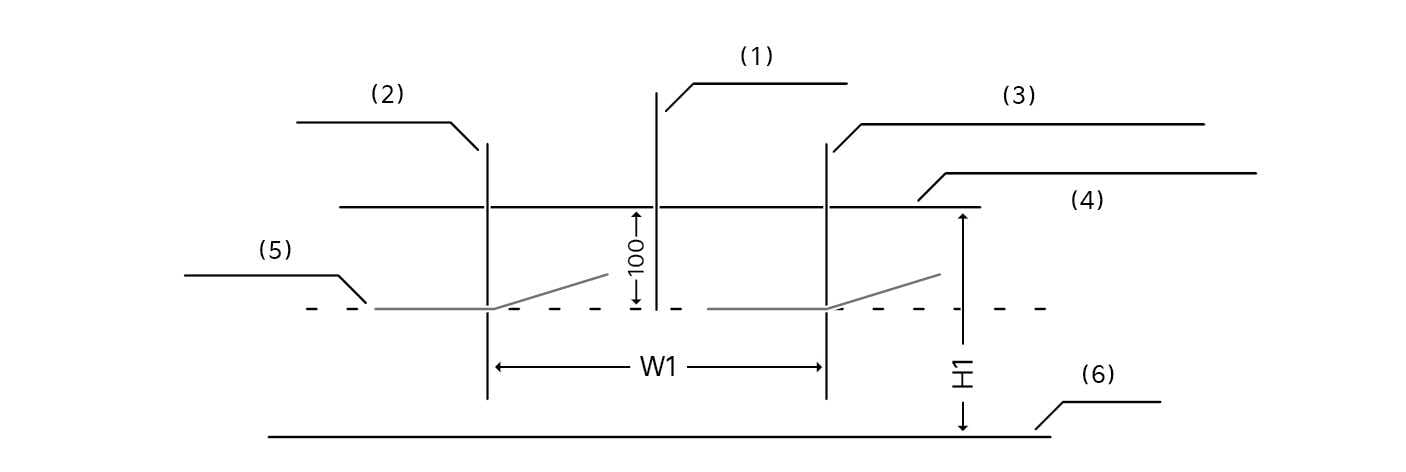

Tompított fényszóró (balkormányos jármű)

N_CT25G005_E
-
A bal oldali fényszóróizzó középpontjának függőleges vonala
-
Leválasztó vonal
-
A: Járműtengely
-
A jobb oldali fényszóróizzó középpontjának függőleges vonala
-
A fényszóró izzó középpontjának vízszintes vonala
-
Talaj
Használat
-
Kapcsolja fel a tompított fényszórót úgy, hogy a vezető ne tartózkodjon a gépkocsiban.
-
A megfelelő törésvonal a képen látható.
-
A tompított fényszóró beállításakor először a vízszintes beállítást, azután a függőleges beállítást kell elvégezni.
-
Engedje ki a rögzítőféket és állítsa a sebességváltót N (üres) állásba, valamint, ha a jármű fel van szerelve fényszóró magasságállító berendezéssel, állítsa a fényszóró magasságállító berendezést a „0“ állásba.
