Описание панели предохранителей/реле
На внутренней стороне крышки панели предохранителей/реле находится табличка с указанием наименования и номинальных параметров предохранителей/реле.
Не все описания панели предохранителей, приведенные в данном руководстве, могут относиться к вашему автомобилю. Информация была точной на момент печати. При осмотре панели предохранителей в автомобиле см. табличку со сведениями о панели предохранителей.
Панель предохранителей со стороны водителя
Соединительная панель ICU
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
DOOR LOCK |
 |
20 A |
Центральное реле блокировки/разблокировки дверей |
|
P/WINDOW RH |
 |
25 A |
Главный выключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира |
|
P/WINDOW LH |
 |
25 A |
Главный переключатель электростеклоподъемников |
|
ОБОГР. СИДЕНЬЯ (ЗАДН.) |
 |
20 A |
Модуль управления подогревом задних сидений |
|
ПОДОГР. СИД. (ВОДИТ./ПАССАЖ.) |
 |
20 A |
Модуль управления вентиляцией передних сидений, модуль управления подогревателями передних сидений |
|
P/SEAT (PASS) |
 |
30 A |
Выключатель электропривода пассажирского сиденья |
|
SUNROOF2 |
 |
20 A |
Переключатель управления люком (электропривод щитка) |
|
AIRBAG2 |
 |
10 A |
Модуль управления системой SRS |
|
SUNROOF1 |
 |
20 A |
Переключатель управления люком (электропривод стекла) |
|
P/SEAT DRV |
 |
30 A |
Переключатель водительского сиденья с электроприводом, модуль управления системой встроенной памяти сиденья водителя |
|
MODULE9 |
 |
10 A |
Датчик цилиндра модуля сцепления, модуль управления системой встроенной памяти сиденья водителя, наружная ручка интеллектуального ключа водителя/пассажира, датчик дождя, переключатель аварийной сигнализации, диагностический разъем, блок управления двери багажного отделения с электроприводом, телескопический блок управления |
|
AMP (усилитель) |
 |
25 A |
AMP (усилитель) |
|
Интегрированный блок управления электрооборудованием кузова2 |
 |
10 A |
Интегрированный блок управления электрооборудованием кузова, замок зажигания, рычаг переключения передач автоматической трансмиссии |
|
ОГРАНИЧИТЕЛЬ ЭЛ. СТЕКЛОПОДЪЕМНИКА (ПРАВ.) |
 |
25 A |
Предохранительный модуль электрического стеклоподъемника пассажирской двери |
|
ОГРАНИЧИТЕЛЬ ЭЛ. СТЕКЛОПОДЪЕМНИКА (ЛЕВ.) |
 |
25 A |
Предохранительный модуль электрического стеклоподъемника водительской двери |
|
MEMORY |
 |
10 A |
Реле складывания/разворачивания внешнего зеркала, электропривод внешнего зеркала водителя/пассажира, инструментальная панель, контроллер кондиционера (ЖК-дисплей), модуль управления кондиционером, блок настроения освещения, освещение консоли настроения, освещение настроения (пассажира), переключатель панели приборов, ECU парковочной системы ADAS. |
|
TAILGATE |
 |
10 A |
Реле двери багажного отделения |
|
E-CALL |
 |
10 A |
Модуль экстренного вызова (E-Call) |
|
MODULE7 |
 |
7,5 A |
IBU (Интегрированный блок управления электрооборудованием кузова) |
|
BRAKE SWITCH |
 |
10 A |
Переключатель стоп-сигналов, интегрированный блок управления электрооборудованием кузова (IBU) |
|
MULTIMEDIA |
 |
20 A |
Аудио (дисплей), главный блок управления аудио/видео и навигацией |
|
WASHER |
 |
15 A |
Многофункциональный переключатель |
|
MODULE8 |
 |
7,5 A |
Модуль управления передними вентилируемыми сиденьями, модуль управления подогревом передних/задних сидений |
|
AIRBAG1 |
 |
15 A |
Модуль управления системой SRS |
|
Кондиционер включен |
 |
7,5 A |
Соединительная панель моторного отсека (реле обогревателя с положительным ТКС № 1), контроллер кондиционера (ЖК-дисплей), модуль управления кондиционером |
|
MODULE2 |
 |
15 A |
Передний разъем зарядного устройства USB, USB-порт сиденья водителя/пассажира |
|
MODULE6 |
 |
10 A |
Переключатель консоли, переключатель режима вождения, диагностический разъем, индикатор рычага переключения передач автоматической трансмиссии |
|
MODULE1 |
 |
10 A |
Встроенный блок управления вспомогательной системой парковки, интегрированный блок управления электрооборудованием кузова, аудиоклавиатура, клавиатура аудио/видео и навигации, переключатель внешнего зеркала с электроприводом, модуль экстренного вызова, усилитель, аудио (дисплей), главный блок управления аудио/видео и навигацией |
|
HEATED MIRROR |
 |
10 A |
Внешнее зеркало водителя/пассажира с электроприводом |
|
Интегрированный блок управления электрооборудованием кузова1 |
 |
7,5 A |
IBU (Интегрированный блок управления электрооборудованием кузова) |
|
MODULE5 |
 |
10 A |
Модуль управления интегрированной системой памяти сиденья водителя, модуль управления подогревом задних сидений, модуль управления вентиляцией передних сидений, усилитель, модуль управления подогревом передних сидений, аудио (дисплей), главный блок управления аудио/видео и навигацией, переднее беспроводное зарядное устройство, модуль экстренного вызова, контроллер кондиционера (ЖК-дисплей), модуль управления кондиционером, электрохроматическое зеркало, |
|
ИНД. ПОДУШКИ БЕЗОПАСНОСТИ |
 |
7,5 A |
Комбинация приборов |
|
MODULE4 |
 |
7,5 A |
Интегрированный блок управления кузова, многофункциональная камера переднего вида, выключатель панели безопасности , встроенный блок управления вспомогательной системой парковки, левый/правый передний угловой радар, датчик цилиндра модуля сцепления, блок управления двигателем для полноприводного автомобиля, левая/правая головная фара |
|
E-SHIFTER3 |
 |
7,5 A |
Блок управления системой, электронный переключатель рычага переключения передач автоматической трансмиссии |
|
CLUSTER |
 |
7,5 A |
Комбинация приборов |
|
MODULE3 |
 |
7,5 A |
Переключатель стоп-сигнала, лампа потолочной консоли |
|
Модуль электроусилителя руля |
 |
7,5 A |
Блок управления модулем электроусилителя руля |
|
«START» (Пуск) |
 |
10 A |
Реле звукового сигнала охранной сигнализации, переключатель диапазона коробки передач, модуль управления силовым агрегатом, интегрированный блок управления электрооборудованием кузова, замок зажигания, соединительная панель моторного отсека (реле запуска) |
|
LDC (Низковольтный преобразователь постоянный ток – постоянный ток) |
 |
10 A |
НИЗКОВОЛЬТНЫЙ ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННЫЙ ТОК – ПОСТОЯННЙ ТОК |
|
СИСТЕМА ECS |
|
15 A |
СИСТЕМА ПОДВЕСКИ С ЭЛЕКТРОННЫМ КОНТРОЛЕМ |
|
АККУМУЛЯТОР ВЕНТ. ОХЛАЖДЕНИЯ |
 |
10 A |
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ АККУМУЛЯТОРА |
|
УПРАВЛЕНИЕ АККУМУЛЯТОРОМ |
 |
10 A |
СИСТЕМА УПРАВЛЕНИЯ АККУМУЛЯТОРОМ |
|
MODULE10 |
 |
7,5 A |
ТОПЛИВНЫЙ ФИЛЬТР |
Панель предохранителей в моторном отсеке
Соединительная панель моторного отделения
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|
|---|---|---|---|---|
|
MULTI FUSE-1 |
Модуль электроусилителя руля1 |
 |
80 A |
Блок управления модулем электроусилителя руля |
|
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 1 |
 |
80 A |
Контроллер вентилятора охлаждения |
|
|
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 2 |
 |
60 A |
Контроллер вентилятора охлаждения |
|
|
EPB2 |
 |
60 A |
ЭЛЕКТРОННЫЙ СТОЯНОЧНЫЙ ТОРМОЗ |
|
|
B+3 |
 |
60 A |
Соединительная панель блока управления впрыском (предохранитель — ПОДОГР. СИД. (ВОДИТ./ПАССАЖ.), ПРИВОД СИД. ПАСС., ЛЮК2, ЛЮК1, ПРИВОД СИД. ВОДИТ., ОГРАНИЧИТЕЛЬ ЭЛ. СТЕКЛОПОДЪЕМНИКА (ПРАВ.), главный переключатель электростеклоподъемников) |
|
|
CVVD |
 |
50 A |
CVVD (Бесступенчатое изменение фаз газораспределения) |
|
|
BLOWER |
 |
40 A |
Реле вентилятора |
|
|
ABS1/EPB1 |
 |
40 A |
АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА / ЭЛЕКТРОННЫЙ СТОЯНОЧНЫЙ ТОРМОЗ |
|
|
REAR HEATED |
 |
40 A |
Реле заднего обогревателя |
|
|
ABS2 |
 |
30 A |
АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА |
|
|
MULTI FUSE-2 |
GLOW |
 |
80 A |
Блок управления предварительным разогревом |
|
PTC HEATER1 |
 |
50 A |
Обогреватель с положительным ТКС |
|
|
PTC HEATER2 |
 |
50 A |
Обогреватель с положительным ТКС |
|
|
DCU1 |
 |
50 A |
DCU (Блок управления дозированием) |
|
|
FUEL FILTER HEATER |
 |
30 A |
ОБОГРЕВАТЕЛЬ ТОПЛИВНОГО ФИЛЬТРА |
|
|
FUSE |
TRAILER1 |
 |
50 A |
Соединитель прицепа |
|
FUEL PUMP |
 |
20 A |
Реле топливного насоса |
|
|
4WD |
 |
20 A |
Блок управления двигателем полноприводного автомобиля |
|
|
AMS |
 |
10 A |
Датчик АКБ |
|
|
ECU4 |
 |
10 A |
Модуль управления силовым агрегатом |
|
|
E-SHIFTER2 |
 |
10 A |
Система управления автоматической трансмиссией |
|
|
ECU5 |
 |
10 A |
Не используется |
|
|
Кондиционер ВКЛ.1 |
 |
10 A |
Реле вентилятора, модуль управления системой кондиционирования воздуха |
|
|
TRAILER2 |
 |
20 A |
Соединитель прицепа |
|
|
E-SHIFTER1 |
 |
30 A |
Блок управления системой |
|
|
TAILGATE |
 |
40 A |
Блок управления двери багажника с электроприводом |
|
|
EOP |
 |
40 A |
Не используется |
|
|
B+2 |
 |
50 A |
Соединительная панель ICU (IPS06/IPS07/IPS08/IPS09/IPS10/IPS11) |
|
|
B+1 |
 |
60 A |
Соединительная панель ICU (IPS01/IPS02/IPS03/IPS04/IPS05) |
|
|
DCU2 |
 |
20 A |
DCU (Блок управления дозированием) |
|
|
DCU3 |
 |
20 A |
DCU (Блок управления дозированием) |
|
|
DCU4 |
 |
20 A |
DCU (Блок управления дозированием) |
|
|
DCT1 |
 |
40 A |
DCT (коробка передач с двойным сцеплением) |
|
|
DCT2/E-CLUTCH |
 |
40 A |
DCT (коробка передач с двойным сцеплением) / электронное сцепление |
|
|
B+4 |
 |
50 A |
Соединительная панель блока управления впрыском (предохранитель — БЛОК. ДВЕРЕЙ, ПОДОГР. СИД. (ВОДИТ./ПАССАЖ.), ПОДУШКА БЕЗОПАСНОСТИ2, МОДУЛЬ9, ИНТЕГРИРОВАННЫЙ БЛОК УПРАВЛЕНИЯ ЭЛЕКТРООБОРУДОВАНИЕМ КУЗОВА2, ОГРАНИЧИТЕЛЬ ЭЛ. СТЕКЛОПОДЪЕМНИКА (ЛЕВ.), ЭЛЕКТРОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ2, ДВЕРЬ БАГАЖНИКА, ПЕРЕКЛ. ТОРОМОЗА, реле защелки при долговременной нагрузке) |
|
* 1: Модуль электроусилителя руля (MDPS) идентичен термину Электроусилитель руля (EPS).
Блок печатной платы
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
IG2 |
 |
30 A |
Реле ЗАЖИГ. 2 |
|
ЗАЖИГ.1 |
 |
30 A |
Реле IG1, реле ACC |
|
ПЕРЕДН. СТЕКЛООЧИСТИТЕЛЬ2 |
 |
7,5 A |
Реле переднего стеклоочистителя (нижн.), блок управления двигателем, интегрированный блок управления электрооборудованием кузова |
|
SENSOR1 |
 |
20 A |
Катушка зажигания №№ 1–4 |
|
ДАТЧИК7 |
 |
7,5 A |
Блок управления предварительным разогревом |
|
ECU3 |
 |
10 A |
Модуль управления силовым агрегатом |
|
ДАТЧИК5 |
 |
15 A |
Модуль управления силовым агрегатом |
|
TCU2 |
 |
10 A |
Блок управления трансмиссией |
|
SENSOR3 |
 |
20 A |
Модуль управления силовым агрегатом |
|
ECU1 |
 |
20 A |
Модуль управления силовым агрегатом |
|
SENSOR2 |
 |
15 A |
Кислородный датчик (БОЛЬШЕ/МЕНЬШЕ) |
|
ПЕРЕДН. СТЕКЛООЧИСТИТЕЛЬ1 |
 |
30 A |
Главное реле стеклоочистителя, реле переднего стеклоочистителя (нижн.) |
|
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ |
 |
15 A |
Главное реле стеклоочистителя, соединительная панель ICU (реле заднего стеклоочистителя) |
|
HORN |
 |
15 A |
Реле звукового сигнала |
|
Кондиционер ВКЛ.2 |
 |
10 A |
Реле компрессора кондиционера |
|
FCA |
 |
10 A |
Передний радар |
|
SENSOR4 |
 |
10 A |
Реле нагревателя топливного фильтра, реле топливного насоса |
|
ДАТЧИК6 |
 |
15 A |
Мягкий гибридный стартер-генератор, модуль управления силовым агрегатом |
|
ECU2 |
 |
15 A |
Модуль управления силовым агрегатом |
|
TCU1 |
 |
15 A |
Модуль управления силовым агрегатом |
|
ABS3/EPB3 |
 |
10 A |
Модуль управления электронной системой стабилизации курсовой устойчивости |
|
POWER OUTLET2 |
 |
20 A |
Передняя розетка питания |
|
POWER OUTLET1 |
 |
20 A |
Розетка питания в багажнике |
|
«ACC» |
 |
20 A |
ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ |
|
MDPS2*1 |
 |
10 A |
Блок управления модулем электроусилителя руля |
|
AFS |
 |
10 A |
СИСТЕМА АДАПТИВНОГО ПЕРЕДНЕГО ОСВЕЩЕНИЯ |
Реле
Тип реле можно найти в следующей таблице.
|
Название реле |
Символ |
ТИП |
|---|---|---|
|
Реле заднего обогревателя |
 |
МИКРО |
|
Пусковое реле |
 |
МИКРО |
|
Реле топливного насоса |
 |
МИКРО |
|
Реле обогревателя с положительным ТКС № 1 |
 |
МИКРО |
|
Реле обогревателя топливного фильтра |
 |
МИКРО |
|
Реле вентилятора |
 |
МИКРО |
|
Реле DCU |
 |
МИКРО |
|
Реле обогревателя с положительным ТКС 2 |
 |
МИКРО |

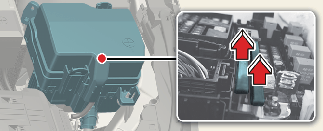

Панель с предохранителями в моторном отсеке (крышка клемм аккумулятора)
