Estado de carregamento

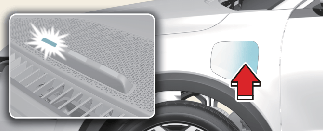

Ao carregar a bateria de alta tensão, é possível verificar o nível de carga a partir do exterior do veículo.
O carregamento demora 2~3 horas ou mais até ser concluído.
|
Funcionamento da luz indicadora de carregamento |
|||||
|---|---|---|---|---|---|
|
Estado |
(1) |
(2) |
(3) |
||
|
READY |
Carregamento não iniciado |
OFF |
OFF |
OFF |
|
|
Status On (Estado Ligado) |
Relé Principal LIGADO Estado Ligado |
OFF |
OFF |
Intermitente |
|
|
A carregar |
0~35% |
Intermitente |
OFF |
OFF |
|
|
35~65% |
ON |
Intermitente |
OFF |
||
|
65%~ |
ON |
ON |
Intermitente |
||
|
Carregamento completo |
Carregamento completo (desliga-se em 5 segundos) |
ON |
ON |
ON |
|
|
Carregamento falhado |
Erro durante o carregamento |
Intermitente |
Intermitente |
Intermitente |
|
|
Carregamento programado em espera |
Carregamento condicionado a decorrer (desliga após 3 minutos) |
OFF |
Intermitente |
OFF |
|
Verificação do estado de carregamento
Pode verificar o estado de carregamento no exterior do veículo ao carregar ou utilizar (não no estado de condução) a bateria de alta tensão.
O carregamento demora 2~3 horas ou mais até ser concluído.
Para obter mais informações acerca do indicador do estado de carregamento, consulte Mais detalhes.
Como desligar o carregador CA
-
As portas do veículo devem estar desbloqueadas para poder desligar a ficha de carregamento. Um sistema de bloqueio evita a desconexão do cabo do carregador quando as portas do veículo estão bloqueadas.
NOTAPara desligar a ficha de carregamento, desbloqueie o trinco das portas para desengatar o sistema de bloqueio da ficha de carregamento. Caso contrário, a ficha de carregamento e a entrada de carregamento do veículo poderão ser danificadas.
-
Segure o manípulo da ficha de carregamento puxe-o para fora.
Para evitar o roubo do cabo de carregamento, a ficha de carregamento não pode ser desligada da entrada quando as portas estão bloqueadas.
No entanto, se o veículo estiver no modo AUTO da ficha de carregamento, este será desbloqueado automaticamente da entrada quando o carregamento for concluído.
Se a ficha não for desbloqueada automaticamente após o carregamento ser concluído no modo AUTO, a ficha irá ser desbloqueada quando todas as portas estiverem desbloqueadas.
Para obter mais informações, consulte Mais detalhes.
NOTAAo desligar a ficha de carregamento, não tente desligá-la à força, prima o botão de libertação. Puxá-la com força poderá danificar a ficha e a entrada de carregamento do veículo.
-

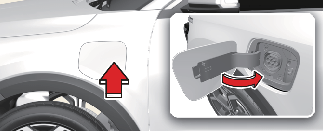

Feche a porta de carregamento, pressionando a zonal central da extremidade traseira da porta de carregamento.
* A porta de carregamento não possui sistema de bloqueio.
-
Se não conseguir abrir a porta de carregamento devido a congelamento, toque ligeiramente ou remova qualquer gelo junto à porta de carregamento. Não tente abrir a porta de carregamento à força. Se a abrir à força, a porta de carregamento pode ficar danificada.
-
Não modifique ou desmonte os componentes do cabo de carregamento. Pode causar um incêndio ou um choque elétrico com ferimentos pessoais.
-
Mantenha as fichas do cabo de carregamento limpas e secas. O cabo de carregamento também deve ser mantido seco.
-
Utilize uma pistola de ar para soprar quaisquer substâncias estranhas da ficha e do encaixe de carregamento.
