Beschrijving zekering-/relaiskast

Aan de binnenzijde van de deksels vindt u een label met daarop de naam van de zekeringen en relais en de capaciteit.

OPMERKING

Mogelijk zijn niet alle beschrijvingen van de zekeringkast van toepassing op uw auto. Deze golden ten tijde van het ter perse gaan. Raadpleeg het label in de zekeringkast als u de zekeringkast controleert.

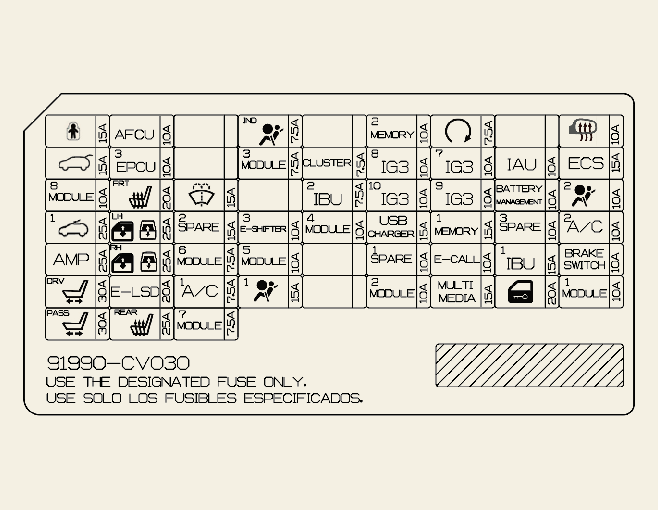

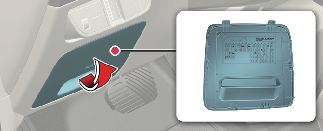

Zekeringkast bestuurderszijde

Verbindingsblok ICU

Naam zekering

Symbool

Stroomsterkte zekering

Beveiligd circuit

KINDERSLOT

15 A

Relais vergrendelen/ontgrendelen kinderslot

AFCU

10 A

AFCU

A/BAG IND

7,5 A

Dakconsole

MEMORY2

10 A

Zekering - MEMORY2, sfeerlamp, veiligheidskussen sfeerlamp L/R, ADP, head-up display, ADS-eenheid

STARTEN

7,5 A

VCU, IBU (Integrated Body Control Unit)

SPIEGELVERWARMING

10 A

Buitenspiegeleenheid bestuurderszijde/passagierszijde

ACHTERKLEP OPEN

15 A

Achterklep

EPCU 3

10 A

Omvormer achterzijde

MODULE3

7,5 A

Multischakelaar, IBU (Integrated Body Control Unit), remlichtschakelaar, module bestuurdersportier

CLUSTER

7,5 A

Head-up display, instrumentenpaneel

IG3 8

10 A

V2L-eenheid, ICCU, VCMS, elektronische oliepomp achterzijde, CDM

IG3 7

10 A

Temperatuursensor in de auto, hoofdunit audio/video- en navigatiesysteem, A/C PTC (Positive Temperature Coefficient), verwarmingselement, module klimaatregeling, instrumentenpaneel

IAU

10 A

Buitengreep bestuurders-/passagiersportier

ECS

15 A

Niet in gebruik

MODULE8

10 A

Elektrisch bediende stoelmodule bestuurder/passagier, manuele stoelschakelaar bestuurder/passagier

S/HEATER FRT

20 A

Stoelventilatiemodule voor, stoelverwarmingsmodule voor

WASHER

15 A

Multifunctionele schakelaar

IBU2

7,5 A

IBU (Integrated Body Control Unit)

IG3 10

10 A

SCU (System Control Unit), omvormer achterzijde, BMU

IG3 9

10 A

Niet in gebruik

ACCUBEHEER

10 A

BMU

AIRBAG 2

10 A

Regelmodule SRS (Aanvullend veiligheidssysteem)

SCHUIF-/KANTELDAK1

25 A

Schuifdakmotor

P/WINDOW LH

25 A

Module elektrisch bediende ruit met klembeveiliging bestuurder (LHD), module elektrisch bediende ruit met klembeveiliging passagier (RHD), elektrisch bediende ruitschakelaar LH achteraan

SPARE2 (IG2)

15 A

Niet in gebruik

E-SHIFTER 3

10 A

Electronische ATM (automatische transmissie) schakelwiel

MODULE4

10 A

Hoekradar vooraan/achteraan links/rechts, omvormer voor/achter, ADAS-unit (rijden), VESS-eenheid (Virtual Engine Sound System), Smart Cruise Control-radar, frontzichtcamera (ADAS), ADAS-unit, Schakelaar bovenste consoledeksel

USB-oplader

15 A

USB-lader bestuurders-/passagiersstoel, USB-lader console #1#2 vooraan

MEMORY1

15 A

Zekering - MEMORY2, instrumentenpaneel, module klimaatregeling, sfeerlamp console (boven/onder), vloerschakelaar console, sfeerlamp bestuurders-/passagiersportier, sfeerlamp achterdeur LH/RH

SPARE3 (B+)

10 A

Niet in gebruik

A/C2

10 A

Module klimaatregeling, hogedrukventiel, koelvloeistofventiel #1/#2 P/R verbindingsblok (aanjagerrelais), BSA koeler #1, koelvloeistofventiel klimaatregeling

AMP

25 A

AMP (versterker)

ELEKTRISCH BEDIENBARE RUIT RECHTS

25 A

Module elektrisch bediende ruit met klembeveiliging passagier (LHD), module elektrisch bediende ruit met klembeveiliging bestuurder (RHD), elektrisch bediende ruitschakelaar RH achteraan

MODULE6

7,5 A

IBU (Integrated Body Control Unit)

MODULE5

10 A

Datalinkconnector, elektrische chromen spiegel, E-CALL-eenheid, ADP, hoofdeenheid audio-/video- & navigatiesysteem, schakelaar veiligheidskussen, hoofdlamp LH/RH, AMP (versterker), draadloze oplader voor smartphones, stoelbedieningsmodule bestuurder/passagier, stoelbedieningsmodule voor luchtventilatie, bedieningsmodule voor stoelverwarming vooraan, bedieningsmodule voor stoelverwarming achteraan, consolevloerschakelaar, automatische koplampnivelleringsmodule, IFS-module (Intelligent Front-Lighting System)

SPARE1 (ACC)

10 A

Niet in gebruik

E-CALL

10 A

E-Call-eenheid

IBU1

15 A

IBU (Integrated Body Control Unit)

REMSCHAKELAAR

10 A

Remlichtschakelaar, IBU (Integrated Body Control Unit)

ELEKTRISCH VERSTELBARE STOEL BESTUURDER

30 A

Schakelaar elektrische bestuurdersstoel, module elektrisch verstelbare bestuurdersstoel (met IMS (geïntegreerd geheugensysteem))

A/C1

7,5 A

Module klimaatregeling

AIRBAG 1

15 A

Regelmodule SRS (Aanvullend veiligheidssysteem)

MODULE2

10 A

AMP (versterker), ADP, P/E verbindingsblok (relaisaansluiting), IBU (Integrated Body Control Unit), E-CALL-eenheid, ADAS-eenheid, audio-/video- & navigatietoetsenbord, audio-/video- & navigatiehoofdunit

MULTIMEDIA

15 A

Hoofdunit audio-/video- en navigatiesysteem

DOOR LOCK

20 A

Relais portiervergrendeling, relais portierontgrendeling, relais supervergrendeling

MODULE1

10 A

Gevaarlichtschakelaar, multifunctionele schakelaar, datalinkconnector, regensensor, UIP-sirene, UIP-sensor, PTG-eenheid, bestuurdersportiermodule, buitenspiegeleenheid bestuurderszijde/passagierszijde

ELEKTRISCH VERSTELBARE STOEL BIJRIJDER

30 A

Schakelaar elektrisch verstelbare bijrijdersstoel, module elektrisch verstelbare passagiersstoel

S/HEATER RR

25 A

Stoelverwarmingsmodule achter

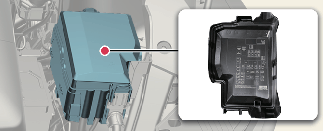

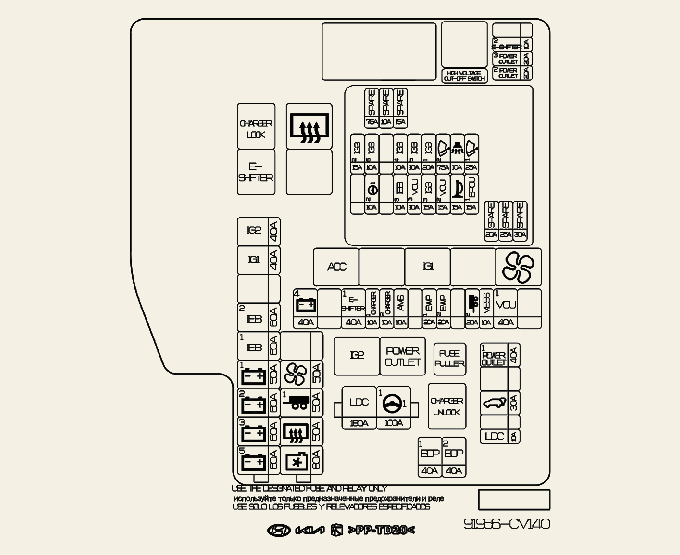

Zekeringkast motorruimte

Circuit (P/R verbindingsblok)

Naam zekering

Symbool

Stroomsterkte zekering

Beveiligd circuit

MULTI FUSE-1

LDC

180 A

P/R verbinding (zekering: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

100A

MDPS-unit

* MDPS is hetzelfde als EPS (elektrische stuurbekrachtiging).

MULTI FUSE-3

B+5

60 A

PCB-blok (IG3 hoofdrelais, zekering: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

60 A

Verbindingsblok ICU (zekering: KINDERSLOT, AFCU, ACHTERKLEP OPEN, EPCU 3, MODULE8, S/VERWARMING VOOR, ZONNEDAK1, EL. BED. /RAAM LH, AMP, EL. BED./RAAM RH, EL. BED. /STOEL BEST, EL. BED. STOEL PASS, S/VERWARMING RR)

B+2

60 A

Verbindingsblok ICU (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

50 A

Verbindingsblok ICU (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

60 A

IEB-eenheid

IEB2

60 A

IEB-eenheid

IG1

40 A

Verbindingsblok P/R (ACC-relais, IG1-relais)

IG2

40 A

P/R verbindingsblok (relais IG2)

MULTI FUSE-2

C/FAN

80 A

Motor koelventilator

RR HTD

50 A

Verbindingsblok P/R (relais achterruitverwarming)

TRAILER1

50 A

Aanhangerstekkereenheid

BLOWER

50 A

Verbindingsblok (relais blazer)

ZEKERING

B+4

40 A

Verbindingsblok ICU (relais klink lading lange termijn, zekering: IAU, ECS, ACCUBEHEER, AIRBAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, REMSCHAKELAAR, MULTIMEDIA, PORTIERVERGRENDELING, MODULE1)

E-SHIFTER1

40 A

Verbindingsblok P/R (relais e-shifter, zekering: E-SHIFTER2)

CHARGER1

10 A

Verbindingsblok P/R (relais vergrendelen laadklep, Relais ontgrendelen laadklep), ICCU, VCMSCDM

CHARGER2

10 A

CDM

AMS

10 A

12V-accusensor

EWP1

20 A

Elektronische waterpomp #1

EWP2

20 A

Elektronische waterpomp #2

TRAILER2

20 A

Aanhangerstekkereenheid

VESS

10 A

VESS-eenheid

VCU1

40 A

VCU

P/OUTLET1

40 A

Relais 12 V-aansluiting

T/GATE

30 A

PTG-eenheid

EOP1

40 A

Elektronische oliepomp achter

EOP2

40 A

Elektronische oliepomp voorzijde (4WD)

E-SHIFTER2

10 A

Relais e-shifter, SCU, elektronische ATM schakelwiel

P/OUTLET3

20 A

12V-aansluiting achter

P/OUTLET2

20 A

12 V-aansluiting voor

Relaiskast PCB

Naam zekering

Symbool

Stroomsterkte zekering

Beveiligd circuit

WIPER1

25 A

PCB (geprint circuitbord) blok (hoofdrelais ruitenwisser)

EPCU1

15 A

Omvormer voorzijde (4WD)

B/ALARM

10 A

PCB (geprint circuitbord) blok (relais claxon alarmsysteem)

HORN

15 A

PCB (geprint circuitbord) blok (relais claxon)

WIPER2

7,5 A

IBU (Integrated Body Control Unit)

VCU2

15 A

VCU

IG3 1

20 A

Verbindingsblok ICU (zekering: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

15 A

Elektronische waterpomp

IG3 5

10 A

BMS (accubeheersysteem) koelvloeistof 3-wegs ventiel

VCU3

10 A

VCU

IG3 4

10 A

Elektronische waterpomp #1, #2, elektronische aircocompressor

IEB3

10 A

IEB-eenheid

IG3 6

10 A

Motor koelventilator, elektronische oliepomp voorzijde (4WD)

MDPS2

10 A

MDPS-unit

* MDPS is hetzelfde als EPS (elektrische stuurbekrachtiging).

IG3 2

15 A

Omvormer voorzijde (4WD), VCU

Relais

Zie de volgende tabel voor het relaistype.

Naam relais

Symbool

TYPE

Relais vergrendelen laadklep

MICRO

Relais E-shifter

MICRO

Relais achterruitverwarming

MINI

Relais ACC

MICRO

Relais IG1

MICRO

Aanjagerrelais

MICRO

Relais IG2

MICRO

Relais 12 V-aansluiting

MICRO

Relais ontgrendelen laadklep

MICRO
