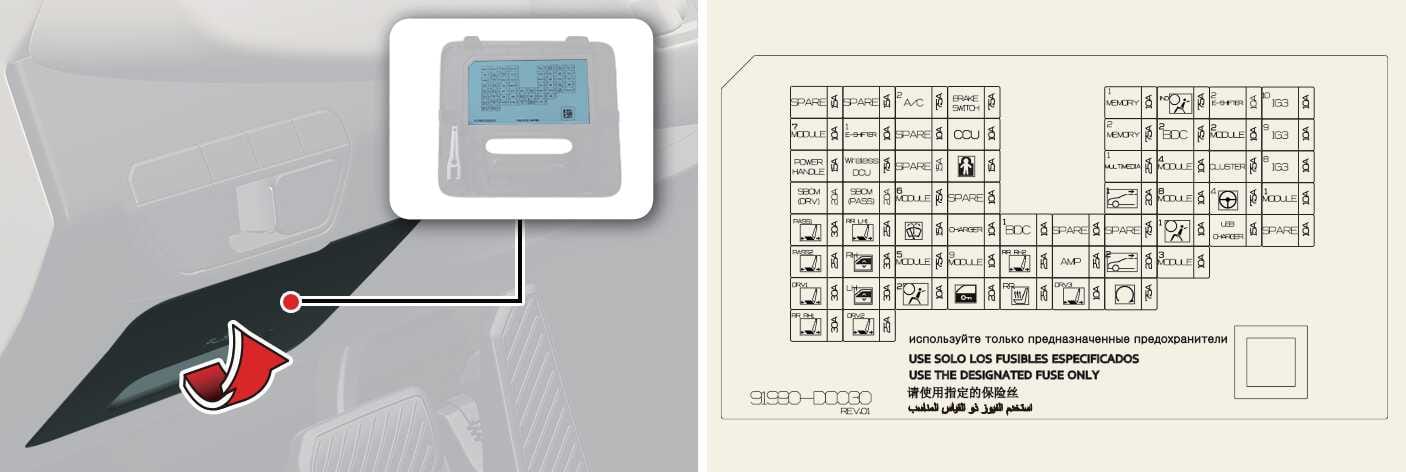

Панель предохранителей со стороны водителя
OMV094030L_3

Соединительная панель ICU

Наименование предохранителя

Символ

Номинал предохранителя

Защищенная цепь

CHILD LOCK

15A

Реле блокировки от детей, реле разблокировки от детей

AFCU

10 A

AFCU

A/BAG IND

7,5 A

На потолочной консоли

ПАМЯТЬ 2

10 A

Предохранитель — MEMORY2, блок динамической подсветки интерьера, левая/правая подсветка приборной панели, ADP, проекционный дисплей, блок ADS

ЗАПУСК

7,5 A

Блок управления транспортным средством (VCU), интегрированный блок управления электрооборудованием кузова (IBU)

ЗЕРКАЛО С ПОДОГРЕВОМ

10 A

Блок внешних зеркал водителя/пассажира

TAILGATE OPEN

15 A

Защелка двери багажного отделения

EPCU 3

10 A

Задний инвертор

MODULE3

7,5 A

Многофункциональный переключатель, интегрированный блок управления электрооборудованием кузова (IBU), переключатель стоп-сигналов, модуль двери водителя

CLUSTER

7,5 A

Проекционный дисплей, приборный щиток

IG3 8

10 A

Блок V2L, ICCU, VCMS, задний электронный масляный насос, CDM

IG3 7

10 A

Датчик температуры в салоне автомобиля, главный блок управления аудио/видео и навигацией, отопитель с положительным температурным коэффициентом, модуль управления системой кондиционирования, приборный щиток

IAU

10 A

Наружная ручка водительской/пассажирской двери

СИСТЕМА ECS

15 A

Подвеска с электронным управлением

MODULE8

10 A

Модуль электропривода водительского/пассажирского сиденья, ручной переключатель управления сиденьем водителя/пассажира

S/HEATER FRT

20 A

Модуль управления вентиляцией передних сидений, модуль управления подогревателями передних сидений

ОМЫВАТЕЛЬ

15 A

Многофункциональный переключатель

IBU2

7,5 A

IBU (Интегрированный блок управления электрооборудованием кузова)

IG3 10

10 A

Блок управления системой (SCU), задний инвертор, BMU

IG3 9

10 A

Не используется

УПРАВЛЕНИЕ АККУМУЛЯТОРОМ

10 A

BMU

ПОДУШКА БЕЗОПАСНОСТИ 2

10 A

Модуль управления системой пассивной безопасности

ЛЮК HА КРЫШЕ1

25 A

Двигатель люка в крыше

P/WINDOW LH

25 A

Предохранительный модуль электрического стеклоподъемника водительской двери (LHD), предохранительный модуль электрического стеклоподъемника пассажирской двери (RHD), предохранительный модуль электрического стеклоподъемника задней левой двери

SPARE2 (IG2)

15 A

Не используется

E-SHIFTER 3

10 A

Поворотная ручка электронного переключения передач (автоматическая коробка передач)

MODULE4

10 A

Передний/задний левый/правый угловой радар, передний/задний инвертор, ЭБУ вождения системы ADAS, блок VESS (система виртуального звука двигателя),передний радар, камера переднего вида, ЭБУ парковки системы ADAS, переключатель верхней крышки консоли

USB CHARGER

15 A

Зарядное устройство USB сиденья водителя/пассажира, зарядное устройство USB передней консоли #1/#2

ПАМЯТЬ 1

15 A

Предохранитель — MEMORY2, приборный щиток, модуль управления системой кондиционирования, лампа динамической подсветки интерьера на консоли (верхняя/нижняя), напольный переключатель консоли, лампа динамической подсветки интерьера на двери водителя/пассажира, левая/правая лампа динамической подсветки интерьера на задней двери

SPARE3 (B+)

10 A

Не используется

A/C2

10 A

Модуль управления системой кондиционирования, клапан высокого давления, клапан хладагента #1/#2, соединительная панель P/R (реле вентилятора), охладитель BSA #1, клапан охлаждающей жидкости системы кондиционирования

AMP

25 A

AMP (усилитель)

P/WINDOW RH

25A

Предохранительный модуль электрического стеклоподъемника пассажирской двери (LHD), предохранительный модуль электрического стеклоподъемника водительской двери (RHD), предохранительный модуль электрического стеклоподъемника задней правой двери

MODULE6

7,5 A

IBU (Интегрированный блок управления электрооборудованием кузова)

MODULE5

10 A

Разъем канала передачи данных, электрохромное зеркало, модуль экстренного вызова, ADP, главный блок управления аудио/видео и навигацией, переключатель приборной панели, левая/правая фара, AMP (усилитель), беспроводное зарядное устройство для смартфона, модуль электропривода сиденья водителя/пассажира, модуль управления вентиляцией передних сидений, модуль управления подогревом передних сидений, модуль управления подогревом задних сидений, переключатель напольной консоли, модуль устройства автоматической регулировки угла наклона передних фар, модуль IFS (интеллектуальная система переднего освещения)

SPARE1 (ACC)

10 A

Не используется

Модуль экстренного вызова (E-CALL)

10 A

Модуль экстренного вызова

IBU1

15 A

IBU (Интегрированный блок управления электрооборудованием кузова)

BRAKE SWITCH

10 A

Переключатель стоп-сигналов, интегрированный блок управления электрооборудованием кузова (IBU)

P/SEAT DRV

30 A

Переключатель электропривода водительского сиденья, модуль электропривода водительского сиденья с интегрированной системой памяти (IMS)

A/C1

7,5 A

Модуль управления системой кондиционирования

ПОДУШКА БЕЗОПАСНОСТИ1

15 A

Модуль управления системой пассивной безопасности

МОДУЛЬ2

10 A

AMP (усилитель), ADP, соединительная панель P/E (реле розетки питания), интегрированный блок управления электрооборудованием кузова (IBU), модуль экстренного вызова, блок ADAS, клавиатура системы управления аудио/видео и навигацией, главный блок управления аудио/видео и навигацией

MULTIMEDIA

15 A

Главный блок управления аудио/видео и навигацией

ДВЕРНОЙ ЗАМОК

20 A

Реле дверного замка, реле разблокировки дверей, реле взаимной блокировки

MODULE1

10 A

Выключатель аварийной сигнализации, многофункциональный переключатель, разъем канала передачи данных, датчик дождя, сигнализация UIP, датчик UIP, блок PTG, модуль двери водителя, блок внешних зеркал водителя/пассажира

P/SEAT PASS

30 A

Переключатель электропривода пассажирского сиденья, модуль реле пассажирского сиденья

S/HEATER RR

25 A

Модуль управления подогревом задних сидений
