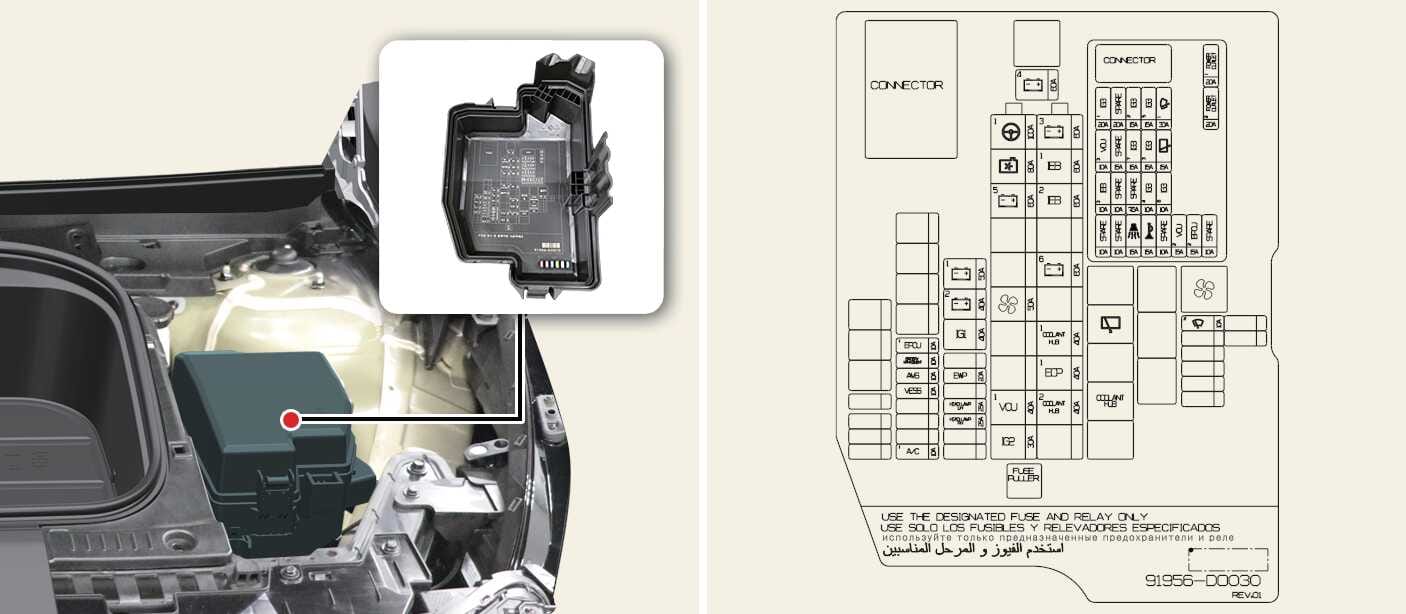

Панель с предохранителями в моторном отсеке
OMV094015L_3

Цепь (соединительная панель P/R)

Наименование предохранителя

Символ

Номинал предохранителя

Защищенная цепь

MULTI FUSE-1

LDC (Низковольтный преобразователь постоянный ток – постоянный ток)

180 A

Соединительная панель P/R (предохранитель: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

100 A

Блок MDPS

MDPS — это то же самое, что и электроусилитель руля (EPS).

MULTI FUSE-3

B+5

60 A

Блок печатной платы (главное реле IG3, предохранитель: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

60 A

Соединительная панель ICU (предохранитель: CHILD LOCK, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR)

B+2

60 A

Соединительная панель ICU (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

50 A

Соединительная панель ICU (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

60 A

Блок IEB

IEB2

60 A

Блок IEB

IG1

40 A

Соединительная панель P/R (реле ACC, реле IG1)

IG2

40 A

Соединительная панель P/R (реле IG2)

MULTI FUSE-2

ВЕНТ. ОХЛАЖДЕНИЯ

80 A

Вентилятор охлаждения электродвигателя

RR HTD

50 A

Соединительная панель P/R (реле заднего обогревателя)

TRAILER1

50 A

Блок соединителя прицепа

ВЕНТИЛЯТОР

50 A

Соединительная панель P/R (реле вентилятора)

FUSE

B+4

40 A

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ICU (РЕЛЕ КРЫШКИ БАГАЖНИКА) (Реле блокировки долговременной нагрузки, предохранитель: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

E-SHIFTER1

40 A

Соединительная панель P/R (реле электронного переключения передач, предохранитель: E-SHIFTER2)

CHARGER1

10 A

Соединительная панель P/R (реле блокировки зарядного устройства, реле разблокировки зарядного устройства), ICCU, VCMSCDM

CHARGER2

10 A

CDM

AMS

10 A

Датчик АК 12 В

EWP1

20 A

Электронный водяной насос #1

EWP2

20 A

Электронный водяной насос #2

TRAILER2

20 A

Блок соединителя прицепа

VESS

10 A

Блок VESS

VCU1

40 A

VCU

P/OUTLET1

40 A

Реле розетки питания

T/GATE

30 A

Блок PTG

IG3 11

20 A

Соединительная панель ICU (предохранитель: IG3 8, IG3 7, IG3 10, IG3 9)

EOP1

40 A

Задний электронный масляный насос

EOP2

40 A

Передний электронный масляный насос (AWD)

E-SHIFTER2

10 A

Реле электронного переключения передач, SCU, поворотная ручка электронного переключения передач

P/OUTLET3

20 A

Задняя розетка питания

P/OUTLET2

20 A

Передняя розетка питания

Блок печатной платы

Наименование предохранителя

Символ

Номинал предохранителя

Защищенная цепь

WIPER1

25 A

Блок печатной платы (главное реле Wiper)

EPCU1

15 A

Передний инвертор (AWD)

АВАР. СИГН.

10 A

Блок печатной платы (реле звукового сигнала охранной сигнализации)

HORN

15 A

Блок печатной платы (реле звукового сигнала)

СТЕКЛООЧИСТИТЕЛЬ 2

7,5 A

IBU (Интегрированный блок управления электрооборудованием кузова)

VCU2

15 A

VCU

IG3 1

20 A

Соединительная панель ICU (предохранитель: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

15 A

Электронный водяной насос

IG3 5

10 A

Система управления АКБ, 3-ходовой клапан охлаждающей жидкости

VCU3

10 A

VCU

IG3 4

10 A

Электронный водяной насос #1, #2, электронный компрессор системы кондиционирования

IEB3

10 A

Блок IEB

IG3 6

10 A

Вентилятор охлаждения электродвигателя, передний электронный масляный насос (AWD)

MDPS2

10 A

Блок MDPS

MDPS — это то же самое, что и электроусилитель руля (EPS).

IG3 2

15 A

Передний инвертор (AWD), VCU

Реле

Тип реле можно найти в следующей таблице.

Название реле

Символ

ТИП

Реле блокировки зарядного устройства

МИКРО

Реле электронного переключения передач

МИКРО

Реле заднего обогревателя

МИНИ

Реле ACC (блок управления дозированием)

МИКРО

Реле ЗАЖИГ.3

МИКРО

Реле ЗАЖИГ.1

МИКРО

Реле вентилятора

МИКРО

Реле ЗАЖИГ. 2

МИКРО

Реле розетки питания

МИКРО

Реле разблокировки зарядного устройства

МИКРО
