Conexión del cargador portátil (ICCB: caja de control integrada en el cable)

Funcionamiento

  1. Conecte el enchufe a una toma de corriente doméstica.

  2. Compruebe si el testigo de corriente (verde) se enciende en la caja de control.

  3. Pise el pedal del freno y accione el freno de estacionamiento.

  4. Apague todos los interruptores, cambie a P (estacionamiento) y apague el vehículo. Si se inicia la carga sin poner la marcha en P (estacionamiento), la carga se iniciará después de que la marcha pase automáticamente a P (estacionamiento).

  5. Abra la puerta de carga.

    Para obtener más información, consulte Puerta de carga.

  6. Abra las tapas de protección del conector y del enchufe de carga. Compruebe si hay sustancias extrañas o polvo.

  7. Sujete el mango del conector de carga y conéctelo a la entrada de carga del vehículo. Introduzca el conector hasta el fondo. Si el conector de carga y el terminal de carga no están bien conectados, puede producirse un incendio.

  8. La carga se inicia automáticamente (el indicador de carga se enciende).

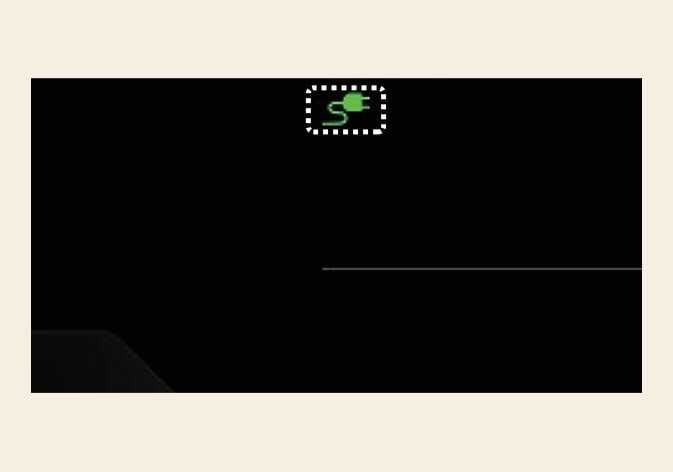

  9. Compruebe si el testigo indicador de carga ( ) de la batería de alto voltaje del tablero de instrumentos está encendido. La carga no está activa cuando el testigo indicador de carga ( ) está apagado. Si el conector de carga no está correctamente conectado, conecte de nuevo el cable de carga para cargarlo de nuevo.

    OMV053096L

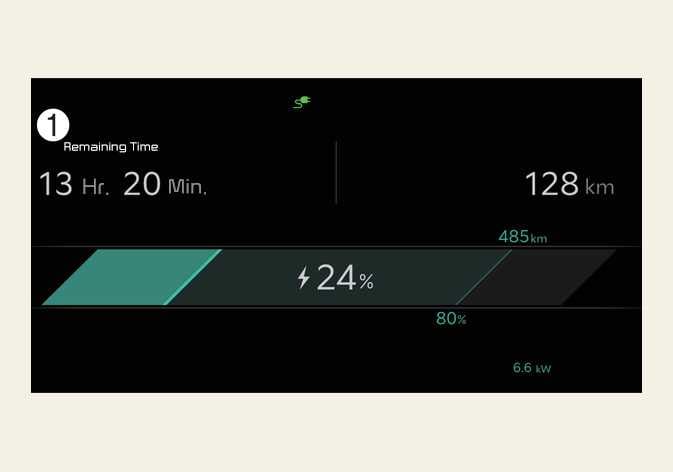

  10. Tras iniciarse la carga, el tiempo estimado de carga se muestra en el tablero de instrumentos durante aproximadamente 1 minuto.

OMV013050L

  1. Tiempo restante

Si abre la puerta del conductor durante el proceso de carga, el tiempo previsto para la carga también se indica en el tablero de instrumentos durante 1 minuto. Si se ha configurado la carga programada o el aire acondicionado/calefacción programados, el tiempo previsto para la carga se indicará como «--».

PRECAUCIÓN

Verifique que la selección del nivel de carga se ajusta a la capacidad del disyuntor para evitar que se funda el fusible.

AVISO

  • Si no puede abrir la puerta de carga debido a las bajas temperaturas, golpee ligeramente o elimine cualquier resto de hielo cerca de la puerta de carga. No intente abrir la puerta de carga a la fuerza.

  • Aunque es posible llevar a cabo la carga con el botón EV en la posición ON/START, por su seguridad, inicie la carga cuando el botón EV esté en la posición OFF y la marcha del vehículo en P (estacionamiento). Una vez iniciado el proceso de carga, puede utilizar los componentes eléctricos, como la radio, pulsando el botón EV en la posición START (inicio) u ON (activado).

    Durante la carga, no es posible cambiar la marcha de P (estacionamiento) a ninguna otra posición.

  • Dependiendo del estado y la durabilidad de la batería de alto voltaje, las especificaciones del cargador y la temperatura ambiente, el tiempo necesario para cargar la batería puede variar.

  • Si el conector de carga y la entrada de carga no se conectan correctamente, el conector podría caerse o vibrar. En este caso, sujete el mango del conector de carga y empuje hasta el fondo.
