Biztosíték-/relétáblák ismertetése

A biztosítéktáblák/relétáblák fedelének belső oldalára ragasztott címkén látható a biztosítékok/relék neve és amperszáma.

MEGJEGYZÉS

Előfordulhat, hogy a kézikönyvben szereplő biztosítéktáblával kapcsolatos leírások közül nem mindegyik vonatkozik az Ön gépkocsijára. Az információk a nyomtatás időpontjára vonatkoznak. Ha gépkocsijában a biztosítéktáblát ellenőrzi, olvassa el a biztosítéktáblán szereplő címkét.

Vezető oldali biztosítéktábla

ICU Csatlakozódoboz

Biztosíték neve	Biztosíték értéke	Védett áramkör
AJTÓZÁR	20 A	Központi ajtózáró/-nyitó relé
JOBB OLDALI ELEKTROMOS ABLAK	25 A	Elektromos ablak főkapcsolója, Utasoldali elektromos ablak kapcsolója
BAL OLDALI ELEKTROMOS ABLAK	25 A	Elektromos ablakemelő kapcsolója
S/FŰTŐ (HÁTSÓ)	20 A	Hátsó ülés fűtésének vezérlőmodulja
S/FŰTÉS (VEZETŐ/UTAS)	20 A	Első Ülés Légáramlás Vezérlőmodul, Elsőülés-fűtés Vezérlőmodul
UTASÜLÉS (PASS)	30 A	Utasoldali elektromos ülés kapcsolója, utasülés reléegysége
NAPFÉNYTETŐ2	20 A	Napfénytető vezérlője (Napellenzőmotor)
LÉGZSÁK2	10 A	SRS (Kiegészítő utasbiztonsági rendszer) vezérlőegység
NAPFÉNYTETŐ1	20 A	Napfénytető vezérlője (Üvegmotor)
P/ÜLÉS DRV	30 A	Elektromos vezetőülés kapcsolója, vezetőoldali IMS (integrált memóriarendszer) vezérlőegysége
MODULE9	10 A	Tengelykapcsoló modul hengerérzékelője, vezetőoldali IMS (integrált memóriarendszer) vezérlőegysége, külső kilincs vezetőoldali/utasoldali intelligens kulcshoz, esőérzékelő, vészvillogó kapcsolója, csatlakozó adatkapcsolathoz, önműködő csomagtérajtó, teleszkópos kormányegység
AMP (Erősítő)	25 A	AMP (Erősítő)
IBU (integrált karosszéria-szabályozó egység)2	10 A	IBU (integrált karosszéria-szabályozó egység), gyújtáskapcsoló, automata sebességváltó kar
P/JOBB ABLAKBIZTONSÁG	25 A	Utasoldali elektromos ablak biztonsági modulja
P/BAL ABLAKBIZTONSÁG	25 A	hátsó elektromos ablak biztonsági modul
MEMÓRIA	10 A	Külső tükör behajtó/kihajtó reléje, vezető-/utasoldali elektromos külső tükör, műszercsoport, légkondicionálás vezérlője (LCD), légkondicionálás vezérlőegysége, hangulatvilágítás egység, konzol hangulatvilágítása, hangulatvilágítás (utas), baleseti védőpárnázat kapcsolója, integrált parkolássegítő rendszer
E-SHIFTER2	10 A	SCU (rendszerszabályzó egység), elektronikus automata sebességváltó kar kapcsoló
CSOMAGTÉRAJTÓ	10 A	Csomagtérajtó-relé
VÉSZHÍVÁS	10 A	Segélyhívó (eCall) modul
MODULE7	7,5 A	IBU (Integrál karosszéria-szabályozó modul)
FÉKKAPCSOLÓ	10 A	Féklámpa kapcsoló, IBU (Integrál karosszéria-szabályozó modul)
MULTIMÉDIA	20 A	Audió (Kijelző), audió/videó és navigációs főegység
MOSÓBERENDEZÉS	15 A	Többfunkciós kapcsoló
MODULE8	7,5 A	Elülső ülésszellőztetés vezérlőmodulja, elülső/hátsó ülésfűtés vezérlőmodulja , motortér elosztódoboza (szélvédő bal oldali fűtőreléje)
LÉGZSÁK1	15 A	SRS (Kiegészítő utasbiztonsági rendszer) vezérlőegység
Klímaberendezés BE	7,5 A	Motortér elosztódoboza (1. sz. PTC fűtőrelé, ventilátorrelé), légkondicionálás vezérlője (LCD), légkondicionálás vezérlőegysége
MODULE2	15 A	Elülső USB-töltő csatlakozó, vezetőülés/utasülés felőli USB-port
MODULE6	10 A	Konzolkapcsoló, vezetési üzemmód kapcsolója, csatlakozó adatkapcsolathoz, automata sebességváltó kar
MODULE1	10 A	Integrált parkolássegítő egység, IBU (integrált karosszéria-szabályzó egység), audió billentyűzet, audió/videó és navigációs billentyűzet, elektromos külső tükör kapcsolója, segélyhívó (eCall) modul, AMP (erősítő), audió (kijelző), audió/videó és navigációs főegység
FŰTÖTT TÜKÖR	10 A	Vezető-/utasoldali külső elektromos tükör
IBU (integrált karosszéria-szabályozó egység)1	7,5 A	IBU (Integrál karosszéria-szabályozó modul)
MODULE5	10 A	Vezetőoldali IMS (integrált memóriarendszer) vezérlőegysége, hátsó ülésfűtés vezérlőegysége, elülső ülés légkondicionálásának vezérlőegysége, AMP (erősítő), elülső ülésfűtés vezérlőegysége, audió (kijelző), audió/videó és navigációs főegység, elülső vezeték nélküli töltő, segélyhívó (eCall) modul, légkondicionálás vezérlője (LCD), légkondicionálás vezérlőegysége, elektromos krómozott tükör,
LÉGZSÁK JELZ	7,5 A	Műszercsoport
MODULE4	7,5 A	IBU (integrált karosszéria-szabályzó egység), többfunkciós elölnézeti kamera, baleseti védőpárnázat kapcsolója, integrált parkolássegítő egység, bal/jobb elülső sarokradar, tengelykapcsoló modul hengerérzékelője, 4WD (négykerék-meghajtás) ECU (elektromos vezérlőegység), bal/jobb fényszóró
E-SHIFTER3	7,5 A	SCU (rendszerszabályzó egység), elektronikus automata sebességváltó kar kapcsoló
MŰSZERFAL	7,5 A	Műszercsoport
MODULE3	7,5 A	Féklámpa kapcsolója, felső konzol lámpája
Motoros szervokormány	7,5 A	Motoros szervokormány egység
START (INDÍTÁS)	10 A	Lopásgátló riasztó reléje, sebességváltó-tartomány kapcsolója, erőátviteli vezérlőegység, IBU (integrált karosszéria-szabályzó egység), gyújtáskapcsoló, motortér elosztódoboza (indítórelé)
LDC	10 A	KISFESZÜLTSÉGŰ DC-DC ÁTALAKÍTÓ
ECS	15 A	ELEKTRONIKUS FELFÜGGESZTÉSVEZÉRLÉS
AKKUMULÁTOR C/VENTILÁTOR	10 A	AKKUMULÁTOR HŰTŐVENTILÁTORA
AKKUMULÁTOR-FELÜGYELET	10 A	AKKUMULÁTORKEZELŐ RENDSZER
MODULE10	7,5 A	ÜZEMANYAG-SZŰRŐ

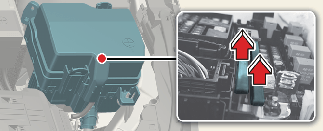

Motortéri biztosítéktábla

Motortér elágazódoboz

Biztosíték neve		Biztosíték értéke	Védett áramkör
FŐ BIZTOSÍTÉK-1	Motoros szervokormány1	80 A	Motoros szervokormány egység
	HŰTŐVENTILÁTOR1	80 A	Hűtőventilátor vezérlője
	HŰTŐVENTILÁTOR2	60 A	Hűtőventilátor vezérlője
	EPB2	60 A	ELEKTRONIKUS RÖGZÍTŐFÉK
	B+3	60 A	ICU elosztódoboz (biztosíték- S/FŰTÉS (VEZETŐ/UTAS), P/ÜLÉS (UTAS), NAPFÉNYTETŐ2, NAPFÉNYTETŐ1, P/VEZETŐÜLÉS, AMP, P/JOBB ABLAKBIZTONSÁG, elektromos ablak főreléje)
	B+4	50 A	ICU elosztódoboz (biztosíték - AJTÓZÁR, S/FŰTÉS (VEZETŐ/UTAS), LÉGZSÁK2, MODUL9, IBU2, P/BAL ABLAKBIZTONSÁG, E-VÁLTÓ2, CSOMAGTÉRAJTÓ, FÉKKAPCSOLÓ, retesz hosszú távú terheléshez)
	CVVD	50 A	CVVD (Folyamatosan változó szelepidőtartam)
	VENTILÁTOR	40 A	Ventilátor relé
	ABS1/EPB1	40 A	BLOKKOLÁSGÁTLÓ FÉKRENDSZER/ELEKTRONIKUS RÖGZÍTŐFÉK
	HÁTSÓ FŰTÉS	40 A	Hátsó fűtés relé
	ABS2	30 A	BLOKKOLÁSGÁTLÓ FÉKRENDSZER
FŐ BIZTOSÍTÉK-2	IZZÍTÁS	80 A	IZZÍTÁS vezérlőegysége
	PTC FŰTŐ1	50 A	PTC fűtőegység
	PTC FŰTŐ2	50 A	PTC fűtőegység
	DCU1	50 A	DCU (Adagolás-vezérlő egység)
	ÜZEMANYAGSZŰRŐ FŰTŐJE	30 A	ÜZEMANYAGSZŰRŐ FŰTŐJE
BIZTOSÍTÉK	TRAILER1	50 A	Utánfutó-csatlakoztató
	ÜZEMANYAG-SZIVATTYÚ	20 A	Üzemanyag-szivattyú relé
	4WD	20 A	AWD ECM (motorvezérlő egység)
	AMS	10 A	Akkumulátor-érzékelő
	ECU4	10 A	Erőátviteli vezérlőmodul
	E-SHIFTER2	10 A	E-VÁLTÓ
	HŰTŐVENTILÁTOR1	50 A	Hűtőventilátor relé, magas
	W/S FŰTÖTT SZÉLVÉDŐÜVEG, JOBB	50 A	Fűtött szélvédőüveg relé, jobb
	ECU5	10 A	Nincs használatban
	LégkondicionálásBE1	10 A	Ventilátorrelé, légkondicionálás vezérlőegysége
	TRAILER2	20 A	Utánfutó-csatlakoztató
	E-SHIFTER1	30 A	SCU (Rendszerirányító egység)
	CSOMAGTÉRAJTÓ	40 A	Önműködő csomagtérajtó egység
	EOP	40 A	Nincs használatban
	PTC FŰTŐ3	50 A	Üzemanyagszűrő-fűtőrelé
	W/S FŰTÖTT SZÉLVÉDŐÜVEG, BAL	50 A	Hűtőventilátor relé, alsó (Nu motor), DCU relé (ÚJ R)
	E-CVVT	50 A	2. sz. PTC fűtőrelé (dízel), E-CVVT relé (Theta motor)
	B+2	50 A	ICU elosztódoboz (IPS06/IPS07/IPS08/IPS09/IPS10/IPS11)
	B+1	60 A	ICU elosztódoboz (IPS01/IPS02/IPS03/IPS04/IPS05)
	DCU2	20 A	DCU (Adagolás-vezérlő egység)
	DCU3	20 A	DCU (Adagolás-vezérlő egység)
	DCU4	20 A	DCU (Adagolás-vezérlő egység)
	DCT3	50 A	DCT (Dupla tengelykapcsolós sebességváltáltó)
	DCT1	40 A	DCT (Dupla tengelykapcsolós sebességváltáltó)
	DCT2/E-TENGELYKAPCSOLÓ	40 A	DCT (Dupla tengelykapcsolós sebességváltó)/E-TENGELYKAPCSOLÓ

PCB blokk

Biztosíték neve	Biztosíték értéke	Védett áramkör
IG2	30 A	IG2 relé
IG1	30 A	IG1 Relé, ACC relé
FR ABLAKTÖRLŐ2	7,5 A	Elülső ablaktörlő (alsó) reléje, ECM (motorvezérlő modul), IBU (integrált karosszéria-szabályzó egység)
ÉRZÉKELŐ1	20 A	Gyújtótekercs #1~#4
SENSOR7	7,5 A	IZZÍTÁS vezérlőegysége
ECU3	10 A	Erőátviteli vezérlőmodul
SENSOR5	15 A	Üzemanyag-szivattyú relé
TCU2	10 A	Nincs használatban
SENSOR3	20 A	Nincs használatban
ECU1	20 A	Erőátviteli vezérlőmodul
ÉRZÉKELŐ2	15 A	Oxigénérzékelő (FEL/LE)
FR ABLAKTÖRLŐ1	30 A	Ablaktörlő főreléje, elülső ablaktörlő (alsó) reléje
RR ABLAKTÖRLŐ	15 A	Ablaktörlő főreléje, ICU elosztódoboz (hátsó ablaktörlő reléje)
KÜRT	15 A	Kürt Relé
LégkondicionálásBE2	10 A	Légkondicionálás komp. reléje
FCA	10 A	Elülső radar
ÉRZÉKELŐ4	10 A	[Smartstream G2.0] 1./2. olajszabályzó szelep (beömlő/kifúvó), változó olajszivattyú mágnesszelepe, változó bemeneti mágnesszelep, öblítésszabályzó mágnesszelep, hűtőventilátor vezérlője, légkondicionáló komp. reléje, motortér elosztódoboza (hűtőventilátor reléje, magas) [Smartstream G2.5 T-GDi] 2. olajszabályzó szelep (kimenet), öblítésszabályzó szelep, változó olajszivattyú mágnesszelepe, változó bemeneti mágnesszelep, hűtőventilátor vezérlője, légkondicionáló komp. reléje
SENSOR6	15 A	1–4. injektor
ECU2	15 A	Erőátviteli vezérlőmodul
TCU1	15 A	[Smartstream G2.5 T-GDi] Erőátviteli vezérlőmodul
ABS3/EPB3	10 A	ESP (elektronikus menetstabilizáló program) vezérlőmodulja
ELEKTROMOS CSATLAKOZÓALJZAT2	20 A	Első Elektromos Csatlakozóaljzat
ELEKTROMOS CSATLAKOZÓALJZAT1	20 A	Csomagtér tápkimenete
ACC	20 A	TARTOZÉK ÁRAMELLÁTÁSA
MDPS2^*1	10 A	Motoros szervokormány egység
AFS	10 A	ADAPTÍV ELÜLSŐ VILÁGÍTÁSRENDSZER

* 1: Az MDPS (Motoros szervokormány) ugyanaz, mint az EPS (Elektromos szervokormány)

Relé

A relétípushoz lásd a következő táblázatot.

Relé neve	Szimbólum	TÍPUS
Hátsó fűtés relé		MIKRO
Indító relé		MIKRO
Üzemanyag-szivattyú relé		MIKRO
PTC fűtőrelé #1		MIKRO
Üzemanyagszűrő-fűtőrelé		MIKRO
Ventilátor relé		MIKRO
DCU relé		MIKRO
PTC fűtőrelé2		MIKRO

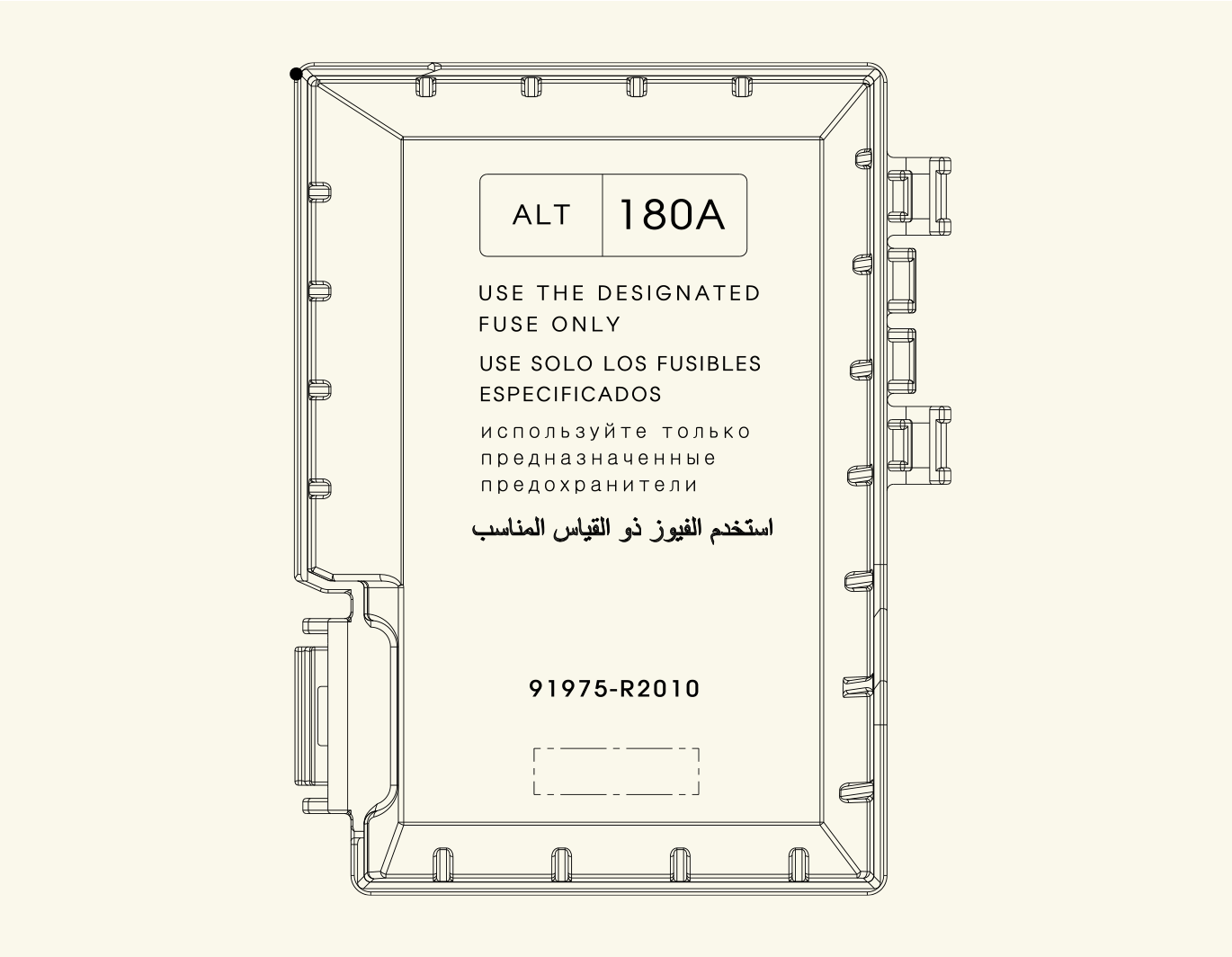

Motortér biztosítéktáblája (akkumulátor termináljainak burkolata)

Dízelmotor esetén

Benzinmotor esetén
