Description du panneau de fusible/relais
Une étiquette apposée sur la face intérieure des couvercles des panneaux de fusibles/relais indique le nom et la capacité des fusibles/relais.
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l'impression, les informations contenues dans le manuel étaient exactes. Reportez-vous à l’étiquette lorsque vous examinez le panneau de fusibles de votre véhicule.
Panneau de fusibles côté conducteur
Bloc de jonction ICU
|
Nom du fusible |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
SERRURE DE PORTE |
 |
20 A |
Relais de verrouillage/déverrouillage des portes central |
|
P/WINDOW RH |
 |
25 A |
Commutateur principal vitre électrique, Commutateur vitre électrique passager |
|
P/WINDOW LH |
 |
25 A |
Commutateur principal des vitres électriques |
|
CHAUFFE-SIÈGE (ARRIÈRE) |
 |
20 A |
Module de commande de chauffe-siège arrière |
|
S/CHAUFFAGE (CONDUCTEUR/PASS) |
 |
20 A |
Module de commande de siège avant ventilé, Module de commande de chauffe-siège avant |
|
SIÈGE À COMMANDE ÉLECTRIQUE (PASSAGER) |
 |
30 A |
Interrupteur du siège passager à commande électrique, unité de relais siège passager |
|
TOIT OUVRANT 2 |
 |
20 A |
Dispositif de commande de toit ouvrant (moteur électrique de store) |
|
AIRBAG2 |
 |
10 A |
Module de commande du système SRS (système de retenue supplémentaire) |
|
TOIT OUVRANT 1 |
 |
20 A |
Dispositif de commande de toit ouvrant (moteur électrique de vitre) |
|
P/SEAT DRV |
 |
30 A |
Interrupteur du siège à réglage électrique du conducteur, module de commande IMS (système de mémoire intégré) du conducteur |
|
MODULE 9 |
 |
10 A |
Capteur de cylindre d’embrayage, Module de commande IMS (système de mémoire intégré) du conducteur, poignée extérieure du conducteur/passager commandée par clé intelligente, capteur de pluie, interrupteur de signal de détresse, connecteur de liaison de données, unité de hayon électrique, colonne de direction télescopique |
|
AMP (amplificateur) |
 |
25 A |
AMP (amplificateur) |
|
IBU (Unité de commande de carrosserie intégrée)2 |
 |
10 A |
IBU (Unité de commande de carrosserie intégrée), commutateur d'allumage, levier de boite de vitesse automatique |
|
SÉCURITÉ VITRE ÉLECTRIQUE DROITE |
 |
25 A |
Module lève-vitre électrique passager à sécurité passager |
|
SÉCURITÉ VITRE ÉLECTRIQUE GAUCHE |
 |
25 A |
Module de sécurité de vitre électrique côté conducteur |
|
MÉMOIRE |
 |
10 A |
Relai de rabattement/déploiement des rétroviseurs, rétroviseur à commande électrique conducteur/passager, combiné d'instruments, commande du climatiseur (LCD), module de commande du climatiseur, unité de la lumière d’ambiance, lumière d’ambiance de la console, lumière d’ambiance (passager), interrupteur de planche de bord, unité intégrée d’assistance au stationnement |
|
LEVIER DE VITESSE ÉLECTRIQUE 2 |
 |
10 A |
SCU (unité de contrôle du système), levier de vitesses automatique électronique |
|
HAYON |
 |
10 A |
Relais de hayon |
|
E-CALL |
 |
10 A |
Module d'appel d'urgence (E-Call) |
|
MODULE 7 |
 |
7,5 A |
IBU (Unité de commande de carrosserie intégrée) |
|
CONTACTEUR DE FREIN |
 |
10 A |
Contacteur de feu stop, IBU (unité de commande de carrosserie intégrée) |
|
MULTIMÉDIA |
 |
20 A |
Audio (écran), Unité principale A/V et de navigation |
|
LAVE-VITRE |
 |
15 A |
Commutateur multifonction |
|
MODULE 8 |
 |
7,5 A |
Module de commande de ventilation avant de siège, module de commande de réchauffeur de siège avant/arrière,bloc de jonction E/R (relais de chauffage pare-brise avant gauche) |
|
AIRBAG1 |
 |
15 A |
Module de commande du système SRS (système de retenue supplémentaire) |
|
Climatiseur activé |
 |
7,5 A |
Bloc de jonction E/R (relais N° 1 de chauffage PTC, relais de soufflerie), commande de la climatisation (LCD), module de commande du climatiseur |
|
MODULE 2 |
 |
15 A |
Connecteur de chargeur USB avant, port USB du siège conducteur/passager |
|
MODULE 6 |
 |
10 A |
Interrupteur de console, interrupteur du mode de conduite, connecteur de liaison de données, indicateur du levier de boite de vitesses automatique |
|
MODULE 1 |
 |
10 A |
Unité intégrée d’assistance au stationnement, IBU (unité de commande de carrosserie intégrée), clavier audio, clavier audio/video & navigation, interrupteur de rétroviseurs électriques, module d’appel d’urgence (E-call), AMP (amplificateur), audio (écran), unité principale audio/vidéo et navigation |
|
HEATED MIRROR (rétroviseur chauffant) |
 |
10 A |
Rétroviseur à commande électrique conducteur/passager |
|
IBU (Unité de commande de carrosserie intégrée)1 |
 |
7,5 A |
IBU (Unité de commande de carrosserie intégrée) |
|
MODULE5 |
 |
10 A |
Module de commande IMS (système de mémoire intégré) du conducteur, module de commande de chauffe-siège arrière, module de commande de siège avant ventilé, AMP (amplificateur), Module de commande de chauffe-siège avant, audio (écran), unité principale audio/vidéo et navigation, chargeur sans fil avant, module d’appel d’urgence (E-call), commande du climatiseur (LCD), module de commande du climatiseur, rétroviseur électro-chrome, |
|
AIBAG IND |
 |
7,5 A |
Combiné d’instruments |
|
MODULE4 |
 |
7,5 A |
IBU (Unité de commande de carrosserie intégrée), caméra avant multifonction, interrupteur de planche de bord, unité d’assistance au stationnement intégrée, radar d’angle avant gauche/droit, capteur de cylindre d’embrayage, 4WD (4 roues motrices) ECU (unité de contrôle électronique), phare gauche/droit |
|
LEVIER DE VITESSE ÉLECTRIQUE 3 |
 |
7,5 A |
SCU (unité de contrôle du système), levier de vitesses automatique électronique |
|
BLOC D’INSTRUMENTS |
 |
7,5 A |
Combiné d’instruments |
|
MODULE 3 |
 |
7,5 A |
Interrupteur de feux stop, lumière de plafonnier |
|
Direction assistée entraînée par le moteur |
 |
7,5 A |
Unité de direction assistée commandée par moteur électrique |
|
START (démarrage) |
 |
10 A |
Relais de l'avertisseur de l'alarme antivol, interrupteur de plage de transmission, module de commande de groupe motopropulseur, IBU (Unité de commande de carrosserie intégrée), commutateur d’allumage, blocs de jonction E/R (relais de démarrage) |
Panneau de fusibles du compartiment moteur
Bloc de jonction du compartiment moteur
|
Nom du fusible |
Symbole |
Calibre du fusible |
Circuit protégé |
|
|---|---|---|---|---|
|
FUSIBLE AUTORÉARMABLE 1 |
Direction assistée commandée par moteur électrique1 |
 |
80 A |
Unité de direction assistée commandée par moteur électrique |
|
VENTILATEUR DE REFROIDISSEMENT2 |
 |
60 A |
Contrôleur de ventilateur de refroidissement |
|
|
B+3 |
 |
60 A |
Bloc de jonction ICU (fusible - S/CHAUFFAGE (CONDUCTEUR/PASS), SIÈGE À COMMANDE ÉLECTRIQUE DU PASSAGER, TOIT OUVRANT 2, TOIT OUVRANT 1, SIÈGE À COMMANDE ÉLECTRIQUE DU CONDUCTEUR, AMP, SÉCURITÉ VITRE ÉLECTRIQUE DROITE, relais principal vitre électrique) |
|
|
B+5 |
 |
60 A |
Bloc PCB (fusible - IG2, IG1, HORN, A/CON2, AVERTISSEUR SONORE D'ALARME ANTIVOL, ECU2, relais de commande moteur, relais principal d’essuie-glace) |
|
|
B+4 |
 |
50 A |
Bloc de jonction ICU (fusible - SERRURE DE PORTE, S/CHAUFFAGE (CONDUCTEUR/PASS), AIRBAG2, MODULE9, IBU2, SÉCURITÉ VITRE ÉLECTRIQUE GAUCHE, LEVIER DE VITESSE ÉLECTRIQUE 2, HAYON, BRAKE SWITCH, relais de mémorisation à long terme) |
|
|
BLOWER |
 |
40 A |
Bloc de jonction E/R (RLY.11) |
|
|
ABS1/EPB1 |
 |
40 A |
Module de commande ESP (programme de stabilité électronique) |
|
|
DÉGIVRANT |
 |
40 A |
Bloc de jonction E/R (RLY.1) |
|
|
ABS2 |
 |
30 A |
Module de commande ESP (programme de stabilité électronique) |
|
|
FUSIBLE |
REMORQUE 1 |
 |
50 A |
Connecteur de remorque |
|
VENTILATEUR DE REFROIDISSEMENT1 |
 |
50 A |
Bloc de jonction E/R (RLY.4) |
|
|
EPB2 |
 |
60 A |
Module de commande ESP (programme de stabilité électronique) |
|
|
PARE-BRISE CHAUFFANT DROIT |
 |
50 A |
Bloc de jonction E/R (RLY.9) |
|
|
ECU5 |
 |
10 A |
Non utilisé |
|
|
AMS |
 |
10 A |
Capteur de batterie |
|
|
4WD |
 |
20 A |
ECM 4WD (Module de commande du moteur) |
|
|
POMPE À CARBURANT |
 |
20 A |
Bloc de jonction E/R (RLY.3) |
|
|
Climatiseur activé1 |
 |
10 A |
Bloc de jonction E/R (RLY.11), module de commande du climatiseur A/C |
|
|
REMORQUE 2 |
 |
20 A |
Connecteur de remorque |
|
|
LEVIER DE VITESSE ÉLECTRIQUE 1 |
 |
30 A |
SCU (unité de contrôle du système) |
|
|
HAYON |
 |
40 A |
Unité de hayon électrique |
|
|
EOP |
 |
40 A |
Non utilisé |
|
|
PTC HEATER3 |
 |
50 A |
Bloc de jonction E/R (RLY.7) |
|
|
PARE-BRISE CHAUFFANT GAUCHE |
 |
50 A |
Bloc de jonction E/R (RELAIS 5) |
|
|
E-CVVT |
 |
50 A |
Bloc de jonction E/R (RLY.10) |
|
|
B+2 |
 |
50 A |
Bloc de jonction ICU (IPS06/IPS07/IPS08/IPS09/IPS10/IPS11) |
|
|
B+1 |
 |
60 A |
Bloc de jonction ICU (IPS01, IPS02, IPS03, IPS04, IPS05) |
|
Bloc PCB
|
Nom du fusible |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
IG 2 |
 |
40 A |
Relais IG2 |
|
IG 1 |
 |
40 A |
Relais IG 1, Relais ACC |
|
ESSUIE-GLACE AVANT2 |
 |
7,5 A |
Relais d'essuie-glace avant (lent), ECM (module de commande du moteur), IBU (Unité de commande de carrosserie intégrée) |
|
ECU4 |
 |
20 A |
[Smartstream G2.0] Module de commande de groupe motopropulseur |
|
CAPTEUR 1 |
 |
20 A |
Bobine d'allumage n° 1~n° 4 |
|
CAPTEUR 7 |
 |
10 A |
Non utilisé |
|
ECU3 |
 |
10 A |
Module de commande de groupe motopropulseur |
|
SENSOR5 |
 |
10 A |
Bloc de jonction E/R (RLY.3) |
|
TCU 2 |
 |
10 A |
Non utilisé |
|
TCU 3 |
 |
10 A |
[Smartstream G2.0] Interrupteur de plage de transmission |
|
CAPTEUR 3 |
 |
20 A |
Non utilisé |
|
ECU 1 |
 |
20 A |
Module de commande de groupe motopropulseur |
|
CAPTEUR 2 |
 |
15 A |
Sonde d'oxygène (AMONT/AVAL) |
|
ESSUIE-GLACE AVANT1 |
 |
30 A |
Relais principal d'essuie-glace, relais d'essuie-glace avant (bas) |
|
ESSUIE-GLACE ARR. |
 |
15 A |
Relais principal d'essuie-glace, bloc de jonction ICU ( Relais d'essuie-glace arrière ) |
|
AVERTISSEUR SONORE |
 |
15 A |
Relais de l'avertisseur sonore |
|
Climatiseur activé2 |
 |
10 A |
Relais du climatiseur |
|
AVERTISSEUR SONORE D'ALARME ANTIVOL |
 |
15 A |
Relais de l'avertisseur de l'alarme antivol |
|
FCA |
 |
10 A |
Radar avant |
|
CAPTEUR 4 |
 |
10 A |
[Smartstream G2.0] valve de pression d’huile n° 1 / n° 2 (admission/échappement), électropompe à huile à débit variable, électrovanne d’admission à pression variable, électrovanne de commande de purge, commande de ventilateur de refroidissement, relais du climatiseur, bloc de jonction E/R (RLY.4) [Smartstream G2.5 T-GDi] valve de commande d’huile n° 2 (échappement), électrovanne de commande de purge, électropompe à huile à débit variable, électrovanne d’admission à pression variable, commande de ventilateur de refroidissement, relais du climatiseur |
|
CAPTEUR 6 |
 |
15 A |
Injecteur N°1 à N°4 |
|
ECU2 |
 |
15 A |
Module de commande de groupe motopropulseur |
|
TCU 1 |
 |
15 A |
[Smartstream G2.5 T-GDi] Module de commande de groupe motopropulseur |
|
ABS3/EPB3 |
 |
7,5 A |
ESP (module de commande de programme de stabilité électronique) |
|
PRISE ÉLECTRIQUE 2 |
 |
20 A |
Prise électrique avant |
|
PRISE DE COURANT 1 |
 |
20 A |
Prise électrique de compartiment bagages |
Relais
Consulte le tableau suivant pour le type de relais
|
Nom du relais |
Symbole |
TYPE |
|---|---|---|
|
Relais de DCU |
 |
MICRO |
|
Relais de démarrage |
 |
MICRO |
|
Relais de la pompe à carburant |
 |
MICRO |
|
Relais de chauffage du filtre à carburant |
 |
MICRO |
|
Relais n° 1 de chauffage PTC |
 |
MICRO |
|
Relais d'avertisseur sonore d'alarme antivol |
 |
MICRO |
|
Relais n° 2 de chauffage PTC |
 |
MICRO |
|
Relais de soufflerie |
 |
MICRO |
|
Relais de chauffage arrière |
 |
MINI |

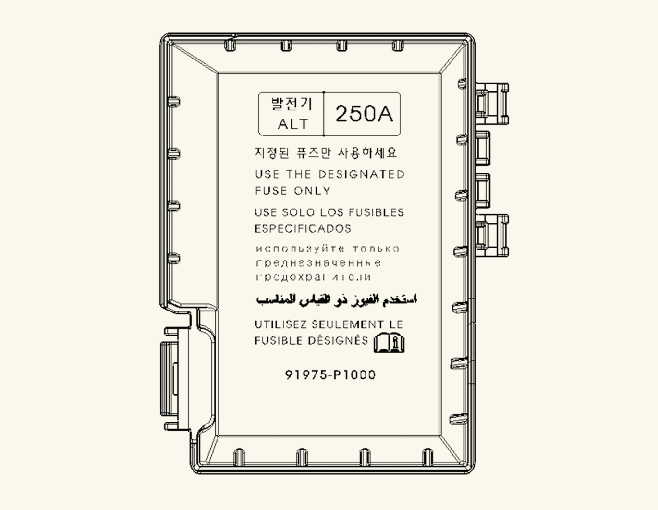

Panneau des fusibles du compartiment moteur (cache de la borne de batterie)
