Como ligar um carregador portátil (ICCB: In-Cable Control Box (Caixa de controlo incorporada no cabo))

Funcionamento

  1. Ligue a ficha a uma tomada elétrica doméstica.

  2. Verifique se a luz de alimentação (verde) se acende na caixa de controlo.

  3. Pressione o pedal do travão e acione o travão de estacionamento.

  4. Desligue todos os interruptores, mude para P (Estacionamento) e DESLIGUE o veículo. Se o carregamento for iniciado sem a alavanca seletora na posição P (estacionamento), o carregamento é iniciado após a alavanca seletora ser automaticamente colocada na posição P (estacionamento).

  5. Abra a porta de carregamento.

    Para obter mais informações, consulte Porta de carregamento.

  6. Abra as tampas de proteção da ficha de carregamento e da tomada de carregamento. Verifique a existência de substâncias estranhas ou poeira.

  7. Segure no manípulo da ficha de carregamento e ligue-a à entrada de carregamento do veículo. Empurre a ficha totalmente para dentro. Se a ficha de carregamento e o terminal de carregamento não estiverem ligados adequadamente, tal poderá provocar um incêndio.

  8. O carregamento começa automaticamente (a luz de carregamento acende-se).

  9. Verifique se a luz indicadora de carregamento ( ) da bateria de alta tensão no painel de instrumentos está acesa. O carregamento não se encontra ativado se a luz indicadora de carregamento ( ) estiver apagada. Quando a ficha de carregamento não é ligada corretamente, volte a ligar o cabo de carregamento para carregar novamente.

    OMV053096L

  10. Depois de iniciado o carregamento, o tempo previsto de carregamento é exibido no painel de instrumentos durante cerca de 1 minuto.

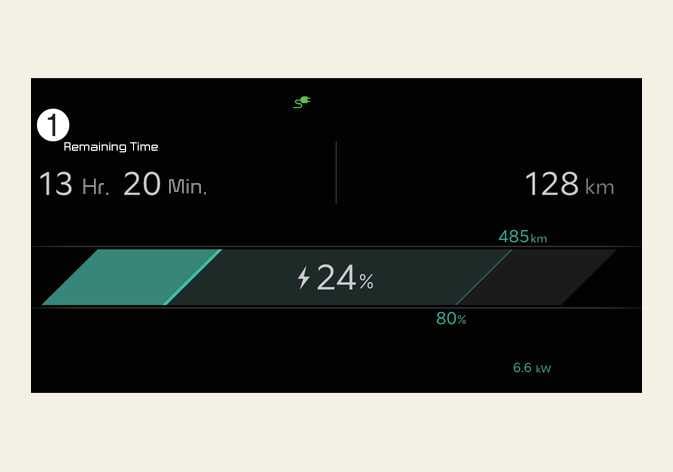

OMV013050L

  1. Tempo de carregamento restante

Se abrir a porta do lugar do condutor durante o carregamento, a estimativa do tempo de carregamento também é exibida no painel de instrumentos durante cerca de 1 minuto. Quando o carregamento programado ou o ar condicionado/aquecimento programado está definido, o tempo de carregamento estimado será apresentado como "--".

CUIDADO

Certifique-se de que a seleção do nível de carga corresponde à capacidade do disjuntor para evitar que um fusível fundido.

NOTA

  • Se não conseguir abrir a porta de carregamento devido a congelamento, toque ligeiramente ou remova qualquer gelo junto à porta de carregamento. Não tente abrir a porta de carregamento à força.

  • Mesmo que o carregamento seja possível com o botão EV (EV) na posição ON/START (Ligado/Arranque), para sua segurança, inicie o carregamento quando o botão EV (EV) estiver na posição OFF (Desligado) e o veículo estiver engatado em P (Estacionamento). Assim que começar o carregamento, pode utilizar componentes elétricos como o rádio colocando o botão EV na posição START (Arranque) ou ON (Ligado).

    Durante o carregamento, a caixa de velocidades não pode ser mudada da posição P (Estacionamento) para outra posição.

  • Dependendo do estado e da durabilidade da bateria de alta tensão, das especificações do carregador e da temperatura ambiente, o tempo necessário para carregar a bateria poderá variar.

  • Se a ficha de carregamento e a entrada de carregamento não estiverem ligadas corretamente, a ficha poderá descair ou vibrar. Neste caso, segure a ficha de carregamento e empurre-a totalmente para dentro.
