保險絲/繼電器盒說明

您可以在保險絲/繼電器盒蓋內側找到說明保險絲/繼電器名稱和容量的保險絲/繼電器標籤。

注意

本手冊內的所有保險絲盒說明並不完全適用於您的車輛。其在印製時準確無誤。檢查您車輛的保險絲盒時，參考保險絲盒標籤。

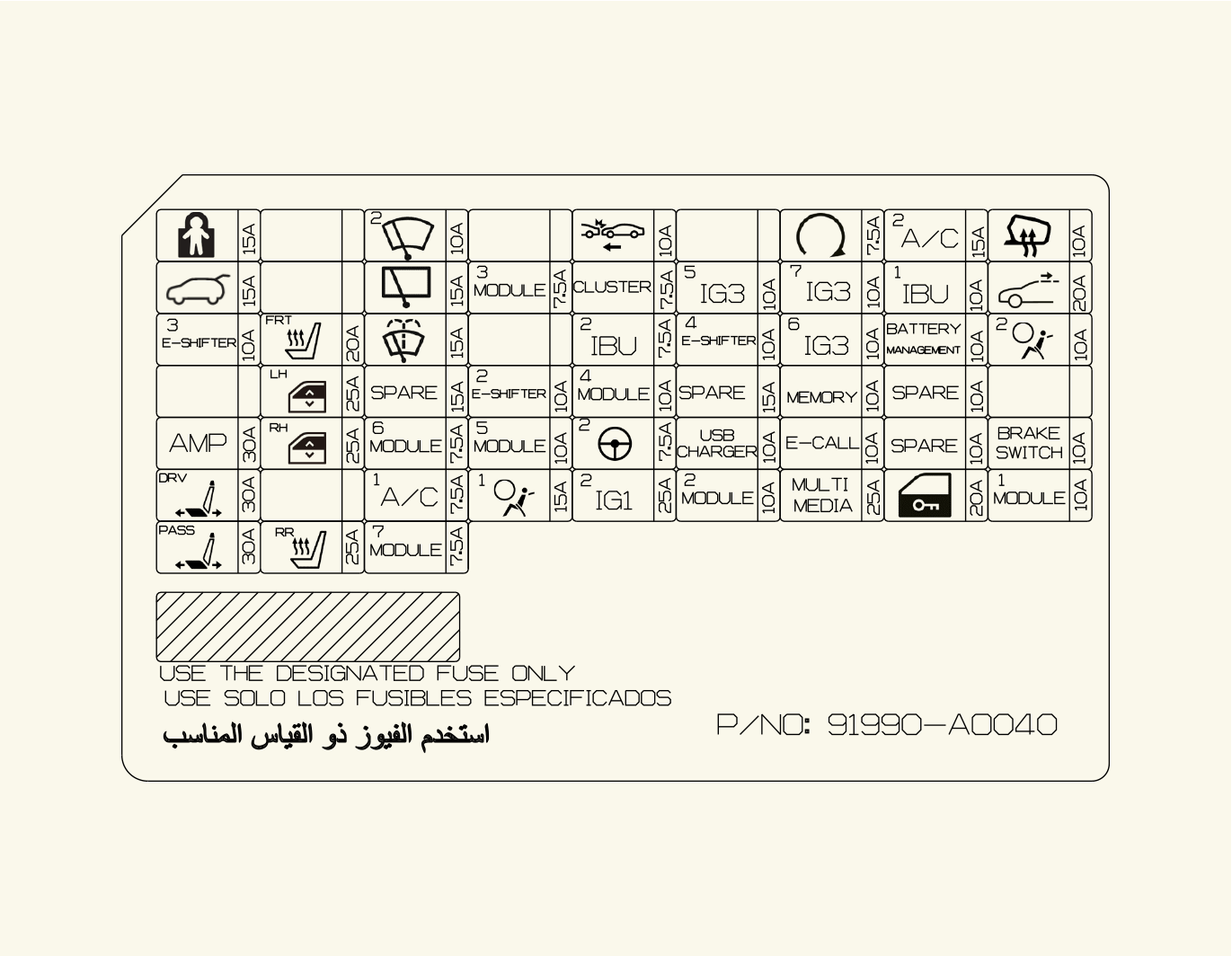

駕駛側保險絲盒

ICU 接線盒

保險絲名稱	保險絲額定值	電路保護
CHILD LOCK	15A	兒童安全鎖鎖定繼電器，兒童安全鎖解鎖繼電器
MODULE 7	7.5A	前座椅控制單元、前座椅加熱器、AC 逆變器
E-SHIFTER 2	10A	電子 ATM（自動傳動）排檔旋鈕
MEMORY	10A	HUD、氛圍燈、A/CON 單位、Cluster
IG3 5	10A	V2L
IG3 6	10A	BMS
IG3 7	10A	A/CON 單位、Audio/AVN Head Unit、Cluster、CDM、PM 感測器
FRONT WIPER 2	10A	前雨刷馬達
REAR WIPER	15A	後雨刷繼電器、後雨刷馬達
MDPS 2	7.5A	MDPS (馬達動力方向盤) 單元 * MDPS 與 EPS (電子動力方向盤) 相同。
IG1 2	25A	引擎倉接線盒 (PCB 盒保險絲 - IEB4、ECU3、DCT3、EWP3)
FCA	10A	前雷達
START	7.5A	VCU、IBU (車身整合控制單元)
HEATED MIRROR	10A	駕駛座/副駕駛座外側後視鏡裝置
TAILGATE OPEN	15A	尾門閂鎖
MODULE3	7.5A	多功能開關、IBU (車身整合控制單元)、剎車燈開關、駕駛座車門模組
CLUSTER	7.5A	抬頭顯示器、Cluster
IAU	10A	駕駛座/副駕駛座車門外把手
S/HEATER FRT	20A	前通風座椅控制模組、前座椅加熱器控制模組
WASHER	15A	多功能開關
IBU2	7.5A	IBU (車身整合控制單元)
BATTERY MANAGEMENT	10A	BMU
AIR BAG2	10A	SRS (輔助保護系統 ) 控制模組
SUNROOF1	20A	天窗電機
P/WINDOW LH	25A	駕駛座安全電動車窗模組 (LHD)、副駕駛座安全電動車窗模組 (RHD)、後電動車窗開關 LH
E-SHIFTER 3	10A	電子 ATM（自動傳動）排檔旋鈕
MODULE4	10A	前/後角雷達 LH/RH、前/後逆變器、ADAS 裝置（駕駛）、VESS（虛擬引擎聲音系統）裝置、前方雷達、前景攝影機、ADAS 裝置（停車）、控制台上蓋開關
USB CHARGER	10A	駕駛/副駕駛座 USB 充電器、前座 USB 充電器 #1/#2
A/C2	15A	空調控制模組、高壓閥、冷媒閥 #1/#2 P/R 接線盒 (Blower Relay) 、BSA 冰水機 #1、空調冷卻液閥
AMP	30A	AMP (放大器)
P/WINDOW RH	25A	副駕駛座安全電動窗模組 (LHD)、駕駛座安全電動窗模組 (RHD)、後電動窗開關 RH
MODULE 6	7.5A	IBU (車身整合控制單元)
MODULE 5	10A	資料連結連接器、電致變色鏡、E-CALL 單元、ADP、Audio/視訊和導航主機、防撞墊開關、大燈 LH/RH、AMP（放大器）、智慧型手機無線充電器、駕駛座/副駕駛座電動座椅模組、前排空氣通風座椅控制模組、前排座椅加熱器控制後排座椅加熱器控制模組、控制台底板開關、Auto 大燈水平調整裝置模組、IFS（智慧前照明系統）模組
E-CALL	10A	E-CALL 單元
IBU 1	10A	IBU (車身整合控制單元)
BRAKE SWITCH	10A	煞車燈光開關，IBU (車身整合控制單元)
P/SEAT DRV	30A	駕駛電動座椅開關、駕駛電動座椅模組 (帶有 IMS (整合記憶系統))
A/C1	7.5A	空調控制模組
AIR BAG 1	15A	SRS (輔助保護系統 ) 控制模組
MODULE 2	10A	AMP（放大器）、ADP、P/E 接線盒（Power Outlet Relay）、IBU (車身整合控制單元)、E-CALL 單元、ADAS 單元、Audio/視訊和導航鍵盤、音訊/視訊和導航主機
MULTIMEDIA	25A	Audio/視訊和導航主機
DOOR LOCK	20A	車門上鎖繼電器、車門開鎖繼電器、死鎖繼電器
MODULE 1	10A	危險燈開關、多功能開關、資料連結連接器、雨量感測器、UIP 警報器、UIP 感測器、PTG 單元、駕駛座車門模組、駕駛座/副駕駛座車外後照鏡單元
P/SEAT PASS	30A	副駕駛座電動座椅開關、副駕駛座電動座椅模組
S/HEATER RR	25A	後座椅加熱器控制模組

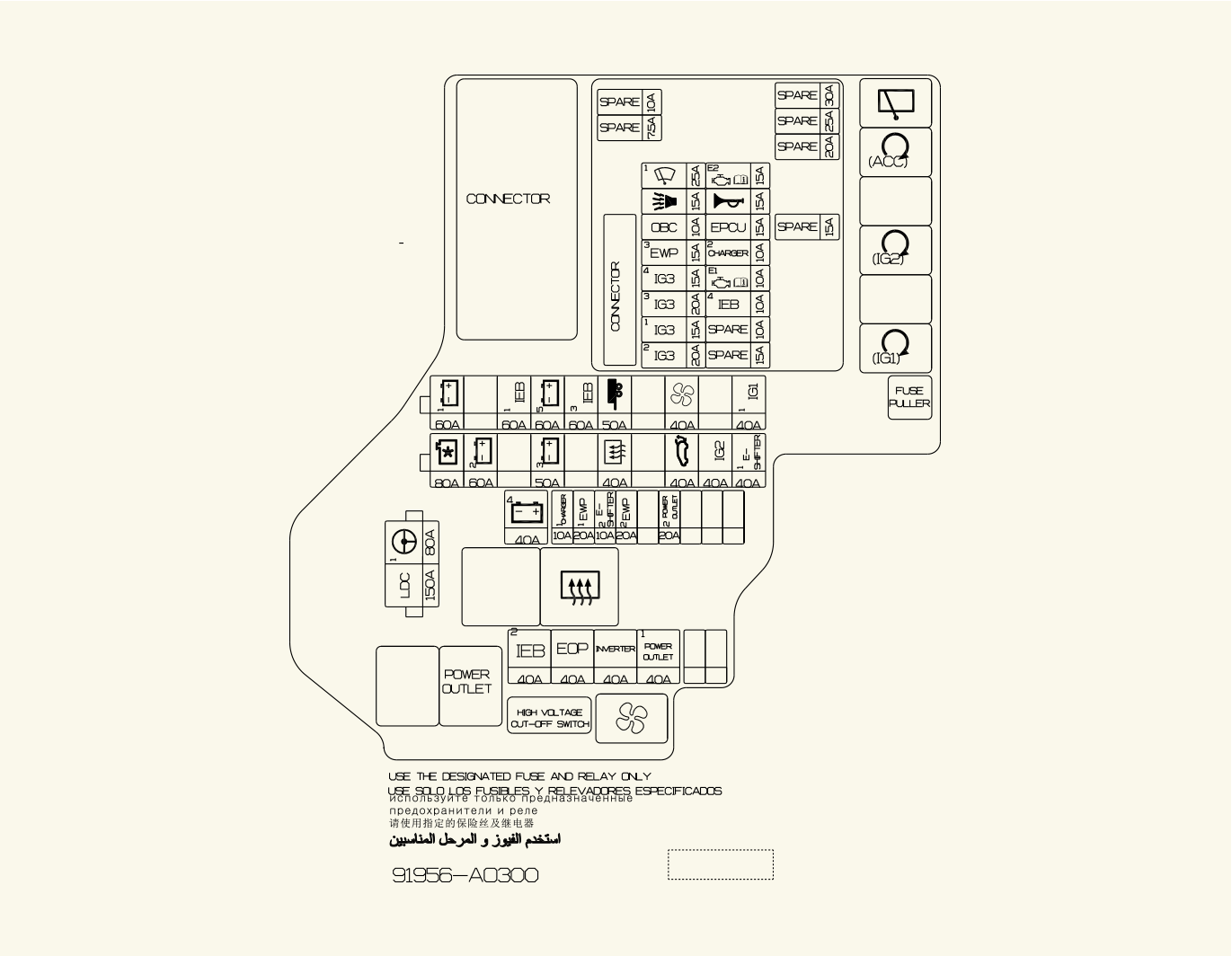

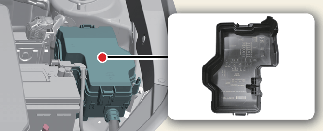

馬達室保險絲盒

電路 (P/R 接線盒)

保險絲名稱		保險絲額定值	電路保護
MULTI FUSE-1	LDC	150A	保險絲（IEM、EOP、逆變器、電源插座）
MULTI FUSE-1	MDPS1	80A	MDPS 裝置 * MDPS 與 EPS (電子動力方向盤) 相同。
MULTI FUSE-3	B+5	60A	PCB Block (IG3 Main Relay、保險絲：雨刷1、EPCU1、B/ALARM、HORN、VCU2)
	IG1 1	40A	（FUSE -MODULE2, USB CHARGER, A/BAG1, IBU2, MDPS2, CLUSTER, MODULE3, A/BAG IND, MODULE4, MODULE5, E-SHIFTER2, FCA, ING1 2)
	B+1	60A	ICU 接線盒（IPS2、IPS3、IPS5、IPS7、IPS12、IPS14）
	IEB 1	60A	IEB 裝置
	IEB 3	60A	IEB 裝置
	IG1	50A	拖車接頭單元
	BLOWER	40A	引擎倉接線盒（Blower Relay）
MULTI FUSE-2	C/FAN	80A	冷卻風扇馬達
	RR HTD	40A	P/R 接線盒 (Rear Heated Relay)
	B+2	60A	ICU 接線盒 (IPS)
	B+3	50A	ICU 接線盒（保險絲 - CHILD LOCK , E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2
	POWER TAILGATE	40A	電動尾門裝置
	IG2	40A	ICU 接線盒 (保險絲 - WASHER, A/C, MODULE6, MODULE7, WIPER RR)
	E-SHIFTER 1	40A	SCU
保險絲	B+4	40A	ICU 接線和（長期負載鎖存繼電器、保險絲：IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)
	IEB 2	40A	IEB 裝置
	CHARGER 1	10A	CDM
	EWP1	20A	電子水泵 #1
	EWP2	20A	電子水泵 #2
	P/OUTLET1	40A	Power Outlet Relay
	INVERTER	40A	後電子油泵
	EOP	40A	前電子油泵
	E-SHIFTER2	10A	E-Shifter Relay、SCU、電子 ATM 排檔旋鈕
	P/OUTLET2	20A	前電源插座

PCB 盒

保險絲名稱	保險絲額定值	電路保護
WIPER1	25A	PCB (印刷電路板) 盒 (雨刷主繼電器)
EPCU	15A	前逆變器
B/ALARM	15A	PCB（印刷電路板）盒（防盜警報喇叭繼電器）
HORN	15A	PCB（印刷電路板）盒（喇叭繼電器）
OBC	10A	ICCU、VCMS
EWP 3	15A	EWP PE
IG3 1	15A	逆變器、VCU
IG3 3	20A	電子水泵
EPCU	15A	逆變器
ECU 1	10A	VCU
IG3 4	15A	ICCU、VCMS、CDM、冷卻扇
IEB 4	10A	IEB 裝置
CHARGER 2	10A	Charger Lock, Unlock Relay
IG3 2	20A	3WAY V/V、EOP、ICU (IG3 保險絲)
