Opis skrzynki bezpieczników/przekaźników

Wewnątrz skrzynki bezpieczników/przekaźników naklejona jest etykieta zawierająca nazwy bezpieczników/przekaźników oraz informacje na temat ich zdolności wyłączania.

UWAGA

Nie wszystkie dane dotyczące skrzynki bezpieczników znajdujące się w niniejszym podręczniku mają zastosowanie do każdego modelu pojazdu. Zawarte informacje są aktualne w momencie druku. Przeglądu skrzynki bezpieczników należy dokonywać, posługując odnoszącą się do niej etykietą.

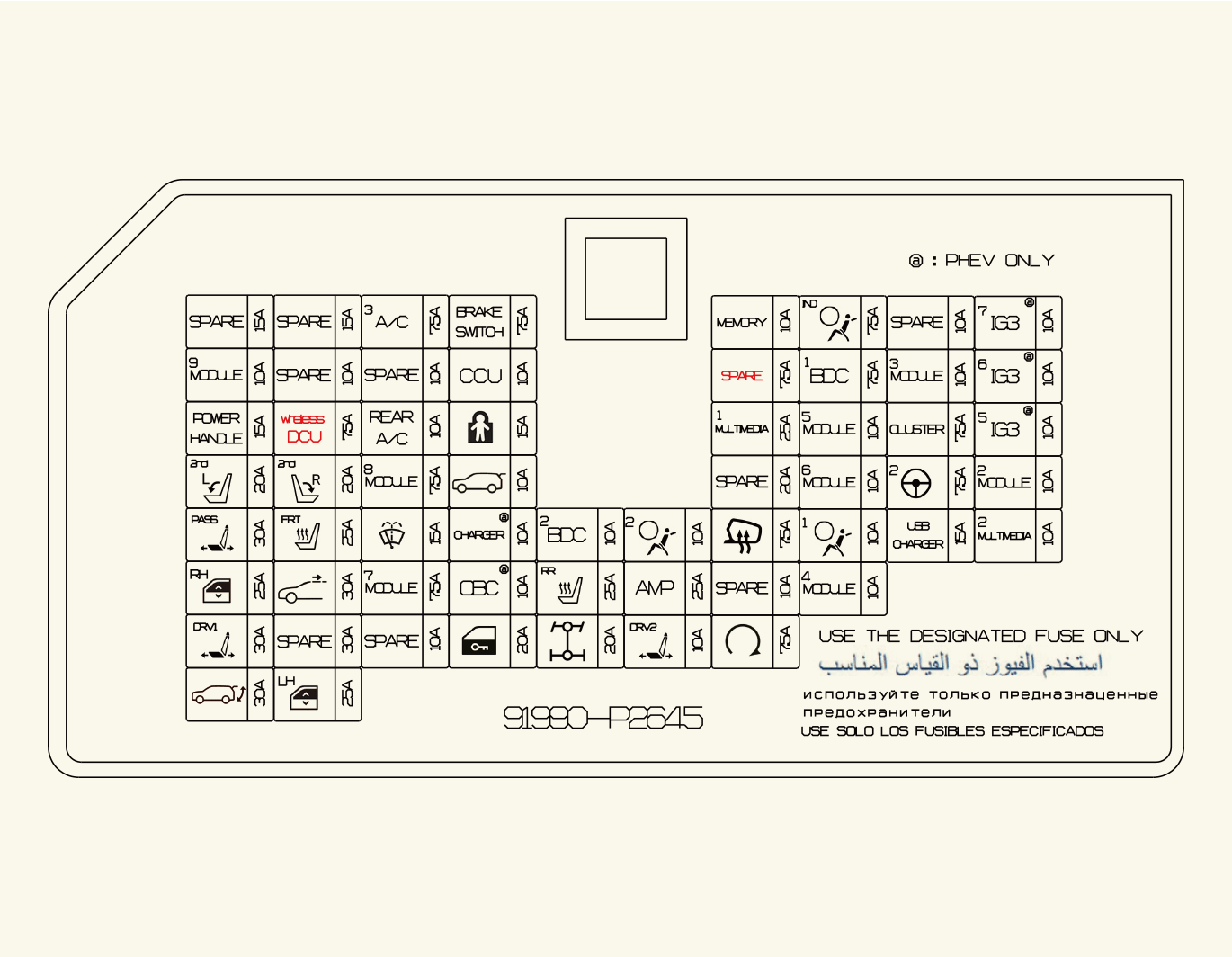

Skrzynka bezpieczników po stronie kierowcy

PDC

Nazwa bezpiecznika	Prąd znam. bezpiecznika	Chroniony obwód
A/C3	7,5 A	MTC/DATC, ERJB (PTC HEATER2 RELAY)
BRAKE SWITCH	7,5 A	BDC (sterownik domeny nadwozia), przełącznik świateł hamowania
MEMORY	10A	Zestaw wskaźników, ISG LDC 450W, jednostka oświetlenia kameralnego, oświetlenie kameralne po lewej/prawej stronie, BDC, wbudowana jednostka kamery, HUD, MTC/DATC, ADAS PRK ECU, przełącznik tylnej klimatyzacji
A/BAG IND	7,5 A	Konsola górna
MODULE9	10A	OBD, solenoid klucza, przełącznik bezpieczeństwa, przełącznik wielofunkcyjny, czujnik deszczu, czujnik syreny UIP, przełącznik główny elektrycznego podnoszenia szyby, przełącznik zewnętrznej klamki po stronie kierowcy, przełącznik zewnętrznej klamki po stronie pasażera, jednostka elektrycznej klapy tylnej, elektryczna regulacja foteli w 1. rzędzie, jednostka telematyczna (w przypadku Rosji)
CCU	10A	CCU (centralna jednostka komunikacyjna)
BDC1	7,5 A	BDC (sterownik domeny nadwozia)
MODULE3	7,5 A	CCU (centralna jednostka komunikacyjna), DCU (jednostka łączności danych), przełącznik świateł hamowania
POWER HANDLE	15A	Jednostka przechylnego telewizora
wireless DCU	7,5 A	DCU (jednostka łączności danych)
RR A/CON	10A	Przełącznik tylnej klimatyzacji, silnik dmuchawy tylnej klimatyzacji
CHILD LOCK	15 A	Blokada rodzicielska w tylnych drzwiach po lewej/prawej stronie
MULTI MEDIA1	25A	ISG LDC 200W, CCNC (połączona samochodowa kabina nawigacyjna)
MODULE5	10A	Ładowarka bezprzewodowa, OBD, MTC/DATC, lusterko ECM/DCM, wbudowana jednostka kamery, CCNC (połączona samochodowa kabina nawigacyjna), ISG LDC 200 W / 450 W, elektryczna regulacja foteli w 1. rzędzie, wzmacniacz, HLLD (urządzenie poziomujące reflektory)
CLUSTER	7,5 A	Zestaw wskaźników, HUD (wyświetlacz projekcyjny)
2nd ROW SEAT FOLDING LH	20A	Siłownik składania foteli w 2. rzędzie po lewej stronie
2nd ROW SEAT FOLDING RH	20A	Siłownik składania foteli w 2. rzędzie po prawej stronie
MODULE8	7,5 A	P_LBM (Parkowanie – moduł akumulatora litowego)
T/GATE OPEN	15A	Zatrzask klapy tylnej
MODULE6	7,5 A	Przełącznik wielofunkcyjny, przełącznik główny elektrycznego podnoszenia szyby
MDPS2	7,5 A	Jednostka MDPS (układ kierowniczy wspomagany silnikiem elektrycznym) * Elektryczne wspomaganie kierownicy (MDPS) to ten sam układ, co EPS.
MODULE2	10A	Klawiatura CCNC (połączona samochodowa kabina nawigacyjna), BDC (sterownik domeny nadwozia), CCU (centralna jednostka komunikacyjna), ładowarka USB, wbudowana jednostka kamery, CCNC (połączona samochodowa kabina nawigacyjna), MTC, DCU (jednostka łączności danych), konsola górna, wzmacniacz, jednostka parkowania ADAS
P/SEAT PASS	30A	Silnik elektrycznej regulacji fotela pasażera
S/HEATER FRT	25A	Podgrzewanie/wentylacja foteli w 1. rzędzie po lewej/prawej stronie
WASHER	15A	Przełącznik wielofunkcyjny
BDC2	10A	BDC (sterownik domeny nadwozia), przełącznik zewnętrznej klamki po stronie kierowcy, przełącznik zewnętrznej klamki po stronie pasażera, dźwignia ATM, jednostka/czujnik Digitalkey 2.0
A/BAG2	10A	Jednostka sterowania poduszką powietrzną
HEATED MIRROR	7,5 A	Ogrzewane lusterko zewnętrzne po lewej/prawej stronie
A/BAG1	10A	Jednostka sterowania poduszką powietrzną
USB CHARGER	15A	Ładowarka USB w bagażniku po lewej/prawej stronie, ładowarka USB foteli w 1. rzędzie po lewej/prawej stronie
MULTI MEDAI2	10A	Zestaw wskaźników, HUD (wyświetlacz projekcyjny), MTC, ładowarka bezprzewodowa, jednostka parkowania ADAS, tylny narożny czujnik radarowy po lewej/prawej stronie
P/WINDOW RH	25A	Silnik elektrycznej szyby po prawej stronie
SUNROOF	40 A	Silnik elektryczny szyberdachu panoramicznego
S/HEATER RR	15A	Podgrzewanie foteli w 2. rzędzie po lewej/prawej stronie
AMP	25A	Wzmacniacz, ISG LDC 450 W
MODULE4	10A	Kamera widoku z przodu, jednostka przechylnego telewizora, przełącznik C/PAD, jednostka napędu ADAS, tylny narożny czujnik radarowy po lewej/prawej stronie, 4WD ECU, DCU (jednostka sterowania wtryskiwaną dawką), przełącznik konsoli, jednostka parkowania ADAS, przedni radar, przedni narożny czujnik radarowy po lewej/prawej stronie
P/SEAT DRV1	30A	Silnik elektrycznej regulacji fotela kierowcy
DR LOCK	20A	Blokada/odblokowanie wszystkich drzwi
4WD	20A	Silnik 4WD ECU
P/SEAT DRV2	30A	Silnik elektrycznej regulacji fotela kierowcy
START	10A	Przełącznik zapłonu
POWER TAILGATE	15A	Jednostka elektrycznej klapy tylnej
P/WINDOW LH	25A	Silnik elektrycznej szyby po lewej stronie

Skrzynka bezpieczników w komorze silnika

Blok zaciskowy komory silnika

Nazwa bezpiecznika	Prąd znam. bezpiecznika	Chroniony obwód
COOLING FAN	80 A	Silnik wentylatora chłodzącego
GCU	60 A	[D2.2] GCU (jednostka sterowania świecami żarowymi)
B+2	50 A	PDC (sterownik domeny zasilania)
W/S Heated Glass LH	50 A	Przekaźnik podgrzewanej szyby przedniej po lewej stronie
DCU1	50 A	Blok zaciskowy w komorze silnika (przekaźnik DCU)
BLOWER	50 A	Przekaźnik nawiewu
ABS1	40 A	ABS/ESC
ABS4	40 A	ABS/ESC
TRAILER1	50 A	Moduł przyczepy
MDPS	100 A	Jednostka MDPS (układ kierowniczy wspomagany silnikiem elektrycznym) * Elektryczne wspomaganie kierownicy (MDPS) to ten sam układ, co EPS.
AUX BATT	60 A	Przełącznik tylnej klimatyzacji, silnik dmuchawy tylnej klimatyzacji
B+3	60 A	PDC (sterownik domeny zasilania)
B+6	60 A	Blok PCB
W/S Heated Glass RH	50 A	Przekaźnik szyby przedniej podgrzewanej po prawej stronie
REAR HEATED	40 A	Przekaźnik podgrzewania szyby tylnej
FUEL HEATER	40 A	[D2.2] Przekaźnik nagrzewnicy filtra paliwa
E-SHIFTER1	30 A	SCU (jednostka sterowania Shift By Wire)
B+1	50 A	PDC (sterownik domeny zasilania)
PTC HEATER2	60 A	[D2.2] PTC Heater Relay2
ABS2	60 A	ABS/ESC
B+4	50 A	PDC (sterownik domeny zasilania)
FUEL PUMP	20 A	Przekaźnik pompy paliwowej
HEAD LAMP RH	20 A	REFLEKTOR PRAWY
HEAD LAMP LH	20 A	REFLEKTOR LEWY
MODULE1	10A	Syrena UIP (ultradźwiękowe zabezpieczenie przed wtargnięciem do pojazdu)
PTC HEATER1	60A	[D2.2] PTC Heater Relay1
TCU3	60 A	[D2.2] DCT TCU
EOP	60 A	[D2.2] EOP (elektryczna pompa oleju)
B+5	50 A	PDC (sterownik domeny zasilania)
TRAILER2	20 A	Moduł przyczepy
TRAILER3	20 A	Moduł przyczepy
TCU1	15 A	[G2.5] TCU (moduł sterowania skrzynią biegów)
AMS	10 A	Czujnik akumulatora
E-SHIFTER2	10 A	SCU (jednostka sterowania Shift By Wire), przełącznik konsoli
DCU2	20 A	[D2.2] DCU (jednostka sterowania wtryskiwaną dawką)
DCU3	20 A	[D2.2] DCU (jednostka sterowania wtryskiwaną dawką)
DCU4	20 A	[D2.2] DCU (jednostka sterowania wtryskiwaną dawką)
A/CON1	10 A	MTC/DATC

Blok PCB

Nazwa bezpiecznika	Prąd znam. bezpiecznika	Chroniony obwód
IG1	40 A	Blok PCB (przekaźnik IG1, przekaźnik ACC)
IG2	40 A	Blok PCB (przekaźnik IG2), przekaźnik zapłonowy
FRT WIPER2	7,5 A	BDC (sterownik domeny nadwozia), ECU (jednostka sterowania silnikiem)
SENSOR6	20 A	[Smartstream D2.2] Przedni/tylny czujnik Nox, czujnik PM [Smartstream G3.5] Czujnik tlenu (Up2, Down2)
SENSOR1	20 A	[Smartstream D2.2] Przedni czujnik NOX, środkowy czujnik NOX [Smartstream G2.5] Cewka zapłonowa nr 1/2/3/4 [Smartstream G3.5] Cewka zapłonowa nr 1/2/3/4/5/6
ECU2	10 A	ECU (jednostka sterowania silnikiem)
SENSOR5	10 A	Przekaźnik pompy paliwowej [Smartstream D2.2] Przekaźnik pompy paliwowej, przekaźnik nagrzewnicy filtra paliwa, ciśnieniowy zawór regulacyjny szyny
SENSOR8	10 A	[Smartstream D2.2] GCU (jednostka sterowania świecami żarowymi), nagrzewnica filtra paliwa
SENSOR9	20 A	[Smartstream D2.2] Wysokociśnieniowy zawór wlotowy pompy [Smartstream G3.5] ECU (jednostka sterowania silnikiem) [Smartstream G2.5] ECU (jednostka sterowania silnikiem)
SENSOR3	20 A	ECU (jednostka sterowania silnikiem)
SENSOR2	15 A	[Smartstream D2.2] Czujnik tlenu (#1/#2) [Smartstream G2.5] Czujnik tlenu (góra 1 / dół 1) [Smartstream G3.5] Czujnik tlenu (góra/dół)
FRT WIPER1	30 A	Blok PCB (przekaźnik wycieraczki przedniej, niski)
RR WIPER	15 A	Blok PCB (przekaźnik wycieraczki tylnej)
HORN	15 A	Blok PCB (przekaźnik klaksonu)
A/CON2	10 A	Blok PCB (przekaźnik sprężarki klimatyzacji)
B/ALARM HORN	15 A	Blok PCB (przekaźnik klaksonu przeciwwłamaniowego)
E-SHIFTER3	7,5 A	SCU (jednostka sterowania Shift By Wire), przełącznik konsoli
TCU2	10 A	[Smartstream D2.2] DCT TCM (moduł sterowania skrzynią biegów), dźwignia ATM
SENSOR4	10 A	Wentylator chłodzący [Smartstream D2.2] Chłodzący solenoid wtryskiwania oleju, elektryczna pompa wody, przełącznik świateł hamowania, czujnik poziomu oleju [Smartstream G2.5 MPI] Zmienny solenoid wlotowy, stałe sterowanie wałkiem rozrządu, termostat elektroniczny, zawór solenoidu odpowietrzania zbiornika paliwa [Smartstream G3.5 MPI] Zmienny solenoid wlotowy, stałe sterowanie wałkiem rozrządu, zmienna pompa oleju, zawór solenoidu odpowietrzania zbiornika paliwa
SENSOR7	15 A	[Smartstream D2.2] Elektryczny VGT, nagrzewnica dmuchania za pośrednictwem PTC, zawór pompy oleju, zawór chłodzący EGR, przekaźnik nagrzewnicy PTC [Smartstream G2.5] Wtryskiwacz 1/2/3/4 [Smartstream G3.5] Wtryskiwacz 1/2/3/4/5/6
ECU1	15 A	ECU (jednostka sterowania silnikiem)
ABS3	7,5 A	Moduł sterowania ESP (Elektroniczny układ stabilizacji toru jazdy)
POWER OUTLET2	20 A	Gniazdo zasilania w tylnej części konsoli
POWER OUTLET1	20 A	Gniazdko zasilania w przestrzeni bagażowej

Przekaźnik

Typ przekaźnika przedstawiono w poniższej tabeli.

Nazwa przekaźnika	Symbol	TYP
DCU Relay		MIKRO
Start Relay		MIKRO
Fuel Pump Relay		MIKRO
W/S Heated Glass #2 Relay		MIKRO
Fuel Filter Heating Relay		MIKRO
PTC Heater #1 Relay		MIKRO
PTC Heater #2 Relay		MIKRO
W/S Heated Glass #1 Relay		MIKRO
Blower Relay		MINI
Rear Heated Relay		MIKRO

Skrzynka bezpieczników w komorze silnika (pokrywa zacisków akumulatora)
