Kaitsme- ja releeploki kirjeldus

Leiate kaitsme-/releepaneeli katetelt kaitsme/relee sildi selle nime ja võimsusega.

MÄRKUS

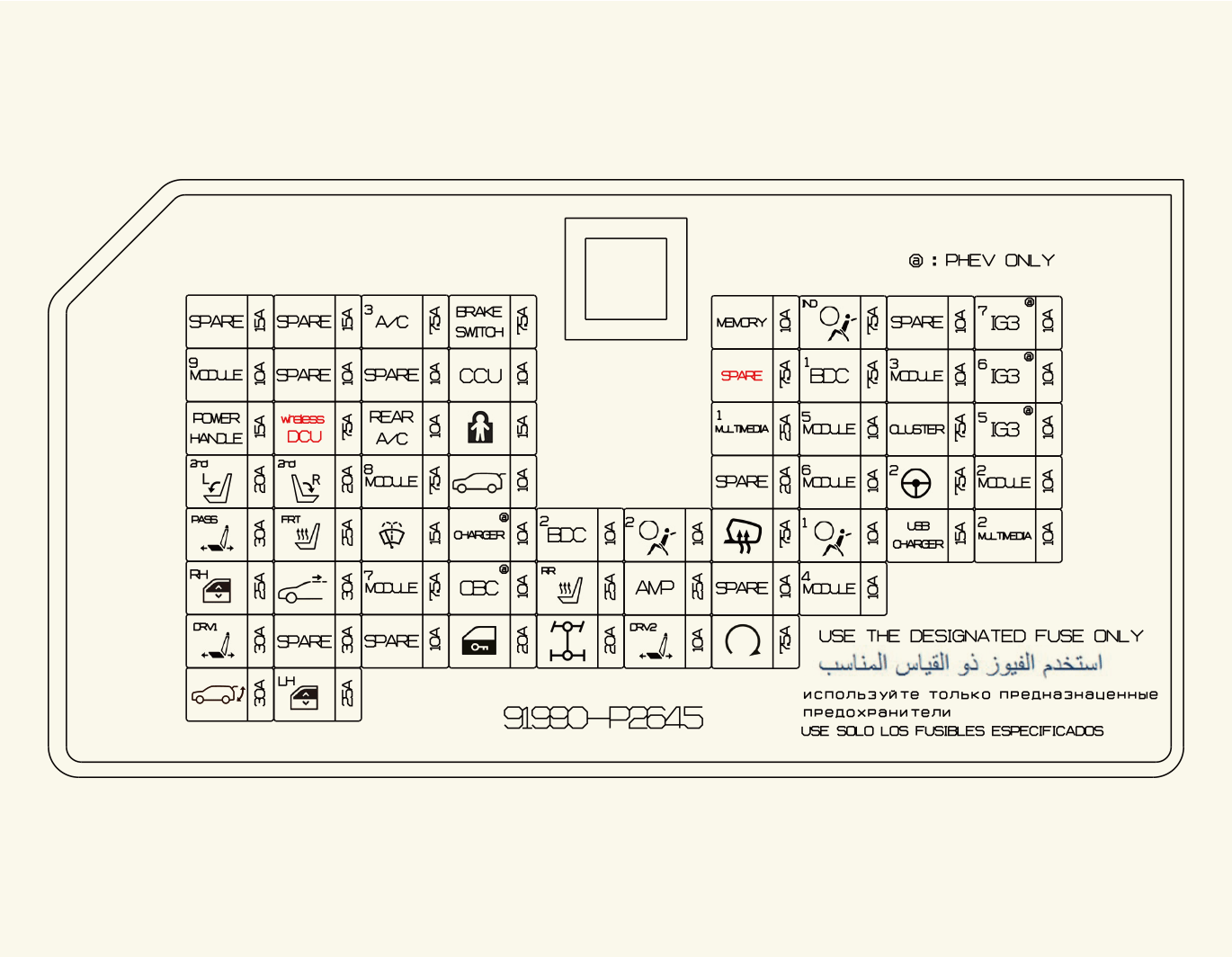

Kõik selles juhendis olevad kaitsmepaneeli kirjeldused ei pruugi rakenduda teie sõidukile. See on printimise ajal täpne. Kui kontrollite kaitsmeid oma auto kaitsmeplokis, võtke aluseks selle kaanel asuv skeem.

Juhikülje kaitsmepaneel

PDC

Kaitsme nimetus

Sümbol

Kaitsme võimsus

Kaitstav komponent

A/C3

7,5 A

MTC/DATC, ERJB(PTC HEATER2 RELAY)

BRAKE SWITCH

7,5 A

BDC (põhidomeenikontroller), piduritule lüliti

MEMORY

10A

Näidikuplokk, ISG LDC 450W, meeleoluvalgusti, vasak/parem meeleoluvalgusti, BDC, sisseehitatud kaamera, HUD, MTC/DATC, ADAS PRK ECU, tagumise kliimaseadme lüliti

A/BAG IND

7,5 A

Üldkonsool

MODULE9

10A

OBD, võtme solenoid, ohulüliti, mitmefunktsiooniline lüliti, vihmaandur, UIP sireeniandur, elektriliste akende pealüliti, juhi välise käepideme lüliti, kaassõitja välise käepideme lüliti, elektriline tagaluuk, 1. elektriline iste, telemaatikaüksus (Venemaa jaoks)

CCU

10A

CCU (keskne sideüksus)

BDC1

7,5 A

BDC (põhidomeenikontroller)

MODULE3

7,5 A

CCU (keskne sideüksus), DCU (andmesideüksus), piduritule lüliti

POWER HANDLE

15A

Kalde- ja teleskoopseade

wireless DCU

7,5 A

DCU (andmesideüksus)

RR A/CON

10A

Tagumise kliimaseadme lüliti, tagumise kliimaseadme puhuri mootor

CHILD LOCK

15 A

Vasak/parem tagaukse lapselukk

MULTI MEDIA1

25A

ISG LDC 200W, CCNC (ühendatud auto navigatsiooni kokpit)

MODULE5

10A

Juhtmeta laadija, OBD, MTC/DATC, ECM/DCM-peegel, sisseehitatud kaamera, CCNC (ühendatud auto navigatsiooni kokpit), ISG LDC 200W/450W, 1. elektriline iste, võimendi, HLLD (esitule tasandusseade

CLUSTER

7,5 A

Näidikuplokk, HUD (esiklaasinäitur)

2nd ROW SEAT FOLDING LH

20A

Vasak 2. istme kokkuklappimisajam

2nd ROW SEAT FOLDING RH

20A

Parem 2. istme kokkuklappimisajam

MODULE8

7,5 A

P_LBM (Parkimis-liitiumaku moodul)

T/GATE OPEN

15A

Tagaluugi sulgur

MODULE6

7,5 A

Mitmefunktsiooniline lüliti, elektriliste akende pealüliti

MDPS2

7,5 A

MDPS (mootori juhitud roolivõimendi)

* MDPS (mootori juhitud roolivõimendi) on sama, mis EPS (elektriline roolivõimendi).

MODULE2

10A

CCNC (ühendatud auto navigatsiooni kokpiti) klaviatuur, BDC (põhidomeenikontroller), CCU (keskne sideüksus), USB-laadija, sisseehitatud kaamera, CCNC (ühendatud auto navigatsiooni kokpit), MTC, DCU (andmesideüksus), ülakonsool, võimendi, ADAS-i parkimisüksus

P/SEAT PASS

30A

Kaassõitja elektrilise istme mootor

S/HEATER FRT

25A

Vasak/parem 1. istme soojendus/ventilatsioon

WASHER

15A

Mitmefunktsiooniline lüliti

BDC2

10A

BDC (põhidomeenikontroller), juhi välise käepideme lüliti, kaassõitja välise käepideme lüliti, ATM-hoob, Digitalkey 2.0 üksus/andur

A/BAG2

10A

Turvapadja juhtseade

HEATED MIRROR

7,5 A

Vasak/parem soojendusega välispeegel

A/BAG1

10A

Turvapadja juhtseade

USB CHARGER

15A

Vasak/parem pagasi USB-laadija, vasak/parem 1. istme USB-laadija

MULTI MEDAI2

10A

Näidikuplokk, HUD (esiklaasinäitur), MTC, juhtmeta laadija, ADAS-i parkimisüksus, vasak/parem tagumine nurgaradar

P/WINDOW RH

25A

Parem elektriliste akende mootor

SUNROOF

40 A

Panoraamkatuseluugi mootor

S/HEATER RR

15A

Vasak/parem 2. istme soojendus

AMP

25A

Võimendi, ISG LDC 450W

MODULE4

10A

Esikaamera, kalde- ja teleskoopseade, C/PAD-i lüliti, ADAS-i sõiduseade, vasak/parem tagumine nurgaradar, 4WD ECU, DCU (doseerimise juhtseade), konsooli lüliti, ADAS-i parkimisseade, esiradar, vasak/parem eesmine nurgarada

P/SEAT DRV1

30A

Juhi elektrilise istme mootor

DR LOCK

20A

Kõikide uste lukustamine / lukust avamine

4WD

20A

4WD ECU

P/SEAT DRV2

30A

Juhi elektrilise istme mootor

START

10A

Süütelüliti

POWER

TAILGATE

15A

Elektriline tagaluuk

P/WINDOW LH

25A

Vasak elektriliste akende mootor

Mootoriruumi kaitsmeplokk

Mootoriruumi kaitsme- ja releeplokk

Kaitsme nimetus

Sümbol

Kaitsme võimsus

Kaitstav komponent

COOLING FAN

80 A

Jahutusventilaatori mootor

GCU

60 A

[D2.2] GCU (süüte juhtplokk)

B+2

50 A

PDC (võimsuse domeenikontroller)

W/S Heated Glass LH

50 A

Vasak soojendusega esiklaasi relee

DCU1

50 A

Mootoriruumi sõlmplokk (DCU relee)

BLOWER

50 A

Puhuri relee

ABS1

40 A

ABS/ESC

ABS4

40 A

ABS/ESC

TRAILER1

50 A

Haagise moodul

MDPS

100 A

MDPS (mootori juhitud roolivõimendi)

* MDPS (mootori juhitud roolivõimendi) on sama, mis EPS (elektriline roolivõimendi).

AUX BATT

60 A

Tagumise kliimaseadme lüliti, tagumise kliimaseadme puhuri mootor

B+3

60 A

PDC (võimsuse domeenikontroller)

B+6

60 A

PCB-plokk

W/S Heated Glass RH

50 A

Parem soojendusega esiklaasi relee

REAR HEATED

40 A

Tagaklaasi soojenduse relee

FUEL HEATER

40 A

[D2.2] Kütusefiltri soojenduse relee

E-SHIFTER1

30 A

SCU (käiguvahetushoova juhtseade)

B+1

50 A

PDC (võimsuse domeenikontroller)

PTC HEATER2

60 A

[D2.2] PTC soojenduse relee 2

ABS2

60 A

ABS/ESC

B+4

50 A

PDC (võimsuse domeenikontroller)

FUEL PUMP

20 A

Kütusepumba relee

HEAD LAMP RH

20 A

HEAD LAMP RH

HEAD LAMP LH

20 A

HEAD LAMP LH

MODULE1

10A

UIP (sissetungi ultraheli-kaitsesüsteemi) sireen

PTC HEATER1

60A

[D2.2] PTC soojenduse relee 1

TCU3

60 A

[D2.2] DCT TCU

EOP

60 A

[D2.2] EOP (elektriline õlipump)

B+5

50 A

PDC (võimsuse domeenikontroller)

TRAILER2

20 A

Haagise moodul

TRAILER3

20 A

Haagise moodul

TCU1

15 A

[G2.5] TCU

AMS

10 A

Aku andur

E-SHIFTER2

10 A

SCU (käiguvahetushoova juhtseade), konsooli lüliti

DCU2

20 A

[D2.2] DCU (doseerimise juhtmoodul)

DCU3

20 A

[D2.2] DCU (doseerimise juhtmoodul)

DCU4

20 A

[D2.2] DCU (doseerimise juhtmoodul)

A/CON1

10 A

MTC/DATC
PCB-plokk

Kaitsme nimetus

Sümbol

Kaitsme võimsus

Kaitstav komponent

IG1

40 A

PCB-plokk (IG1 relee, ACC relee)

IG2

40 A

PCB-plokk (IG2 relee, käivitusrelee)

FRT WIPER2

7,5 A

BDC (põhidomeenikontroller), ECU (mootori juhtseade)

SENSOR6

20 A

[Smartstream D2.2] eesmine/tagumine Nox andur, PM andur

[Smartstream G3.5] Hapnikuandur (ülemine 2, alumine 2)

SENSOR1

20 A

[Smartstream D2.2] Eesmine NOX-andur, keskmine NOX-andur

[Smartstream G2.5] süütepool #1/#2/#3/#4

[Smartstream G3.5] süütepool #1/#2/#3/#4/#5/#6

ECU2

10 A

ECU (mootori juhtseade)

SENSOR5

10 A

Kütusepumba relee

[Smartstream D2.2] Kütusepumba relee, kütusefiltri soojendusrelee, ühisanumrõhu juhtklapp

SENSOR8

10 A

[Smartstream D2.2] GCU (süüte juhtplokk), kütusefiltri soojendus

SENSOR9

20 A

[Smartstream D2.2] Kõrgsurvepumba sisselaskeklapp

[Smartstream G3.5] ECU (mootori juhtseade)

[Smartstream G2.5] ECU (mootori juhtseade)

SENSOR3

20 A

ECU (mootori juhtseade)

SENSOR2

15 A

[Smartstream D2.2] Hapnikuandur (#1/#2)

[Smartstream G2.5] Hapnikuandur (ülemine 1 / alumine 1)

[Smartstream G3.5] hapnikuandur (üles/alla)

FRT WIPER1

30 A

PCB-plokk (eesmise klaasipuhasti relee kõrge, madal)

RR WIPER

15 A

PCB-plokk (tagaklaasipuhasti relee)

HORN

15 A

PCB-plokk (signaali relee)

A/CON2

10 A

PCB-plokk (kliimaseadme kompressori relee)

B/ALARM HORN

15 A

PCB-plokk (vargusvastase alarmsüsteemi signaali relee)

E-SHIFTER3

7,5 A

SCU (käiguvahetushoova juhtseade), konsooli lüliti

TCU2

10 A

[Smartstream D2.2] DCT TCM (käigukasti juhtmoodul), ATM-hoob

SENSOR4

10 A

Jahutusventilaator

[Smartstream D2.2] Õli jahutusjoa solenoid, elektriline veepump, piduritule lüliti, õlitaseme andur

[Smartstream G2.5] Muutuva sisselaske solenoid, pidev nukkvõlli juhtimine, elektriline termostaat, väljalaske solenoidi klapp

[Smartstream G3.5] Muutuva sisselaske solenoid, pidev nukkvõlli juhtimine, muutuv õlipump, väljalaske solenoidi klapp

SENSOR7

15 A

[Smartstream D2.2] Elektriline VGT, puhumine PTC-soojendusega, õlipumba klapp, EGR-i jahutusklapp, PTC soojenduse relee

[Smartstream G2.5] Pihusti #1/#2/#3/#4

[Smartstream G3.5] pihusti #1/#2/#3/#4/#5/#6

ECU1

15 A

ECU (mootori juhtseade)

ABS3

7,5 A

ESP (elektroonilise stabiilsusprogrammi) juhtmoodul

POWER OUTLET2

20 A

Tagumise konsooli pistikupesa

POWER OUTLET1

20 A

Pakiruumi pistikupesa
Relee

Vaadake relee tüüpe järgmisest tabelist.

Relee nimi

Sümbol

TÜÜP

DCU Relay

MIKRO

Start Relay

MIKRO

Fuel Pump Relay

MIKRO

W/S Heated Glass #2 Relay

MIKRO

Fuel Filter Heating Relay

MIKRO

PTC Heater #1 Relay

MIKRO

PTC Heater #2 Relay

MIKRO

W/S Heated Glass #1 Relay

MIKRO

Blower Relay

MINI

Rear Heated Relay

MIKRO

Mootoriruumi kaitsmepaneel (akuklemmi kate)
