Beskrivelse av sikringer/relépanel
Innvendig sikringspanel
Innenfor dekselet til sikrings-/relépanelet kan du finne etiketten for sikringen/reléet som beskriver navnet på sikringen/reléet samt kapasitet.
Ikke alle sikringspanelbeskrivelsene i denne håndboken er nødvendigvis aktuelle for din bil. De er korrekte på trykketidspunktet. Når du ser i sikringspanelet i bilen din, skal du se etter sikringspaneletiketten.

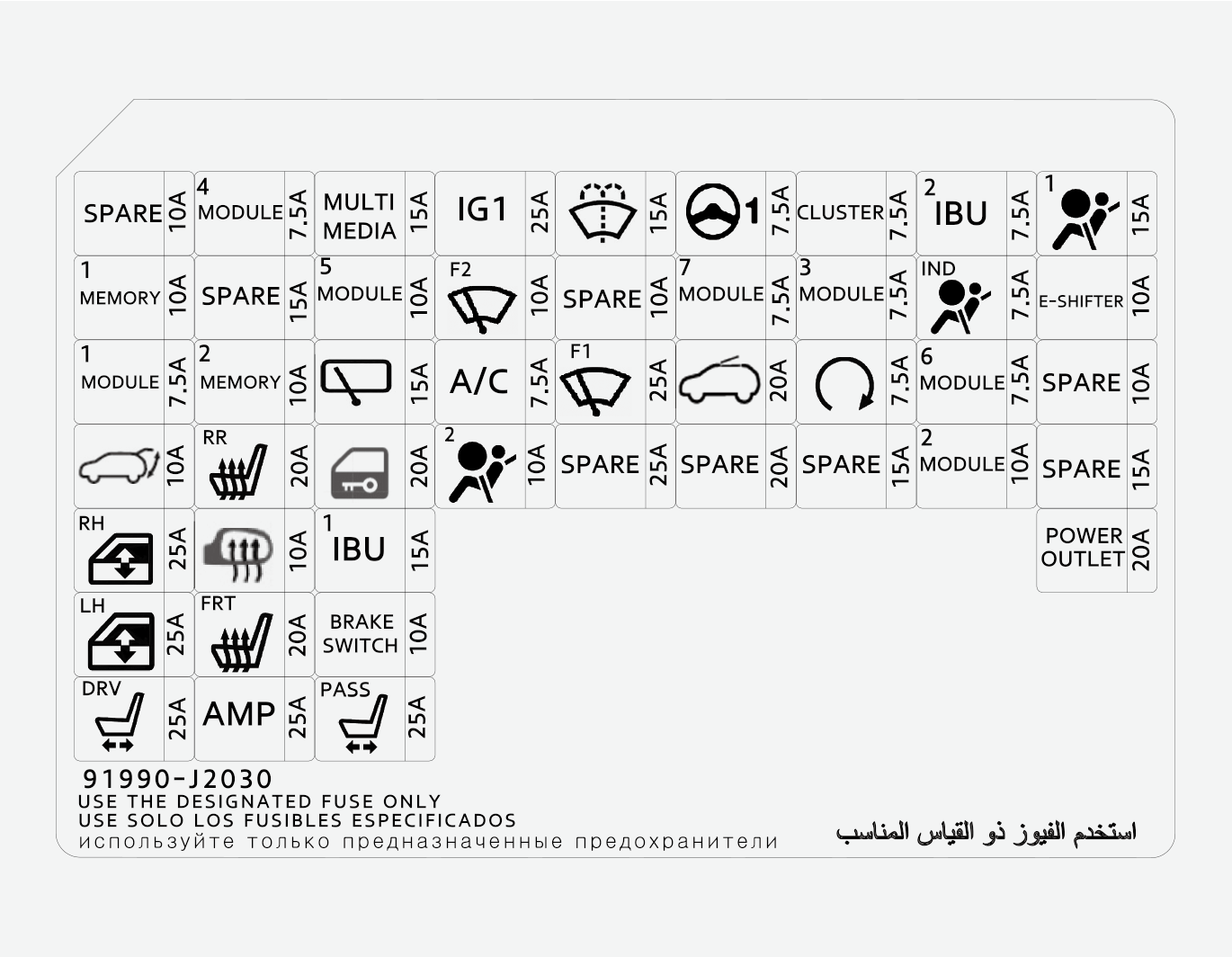

Sikringspanel på førersiden
|
Beskrivelse |
Symbol |
Sikringens kapasitet |
Beskyttet krets |
|---|---|---|---|
|
POWER OUTLET |
|
20A |
Strømuttak foran |
|
MODULE2 |
|
10A |
E/R-koblingsblokk (strømutgangsrelé), audio, USB-lader bak, trådløs lader, lydmoduslampe, forsterker, lampe for stemningsområde for fører-/passasjerdør, bryter for elektrisk sidespeil, hovedenhet for A/V og navigasjon, IBU (integrert styringsmodul for karosseri) |
|
HEATED MIRROR |
|
10A |
Elektrisk sidespeil fører/passasjer, styringsmodul for klimaanlegg |
|
IG1 |
|
25A |
PCB-blokk (sikring - IEB2, EPCU2) |
|
AIR BAG1 |
|
15A |
Registreringssensor for passasjer, SRS (ekstra sikringssystem)-styringsmodul |
|
A/BAG IND |
|
7,5 A |
Instrumentpanel, styringsmodul for klimaanlegg |
|
IBU2 |
|
7,5 A |
IBU (integrert styringsmodul for karosseri) |
|
CLUSTER |
|
7,5 A |
HUD, instrumentpanel |
|
MDPS *1 |
|
7,5 A |
MDPS (motordrevet servostyring)-enhet |
|
MODULE3 |
|
7,5 A |
Bremselysbryter |
|
MODULE4 |
|
7,5 A |
Multifunksjonskamera, IBU (integrert styringsmodul for karosseri), assistanseenhet for unngåelse av frontkollisjon, kollisjonsputebryter, advarselssystem for blindsonekollisjon V/H, VESS (virtuelt motorlydsystem) (høyttaler) |
|
MODULE5 |
|
10A |
Kontrollmodul for luftventilasjon for forsete, kollisjonsputebryter, hovedenhet for A/V og navigasjon, fremre setevarmer-styringsmodul, bakre setevarmer-styringsmodul, audio, elektrokromt speil |
|
A/C |
A/C |
7,5 A |
Kontrollmodul for klimaanlegg |
|
WIPER FRT1 |
|
25A |
Fremre viskermotor, PCB-boks (relé for vindusvisker frontrute (lav)) |
|
WIPER RR |
|
15A |
Bakre viskermotor, ICM-reléboks (bakre viskerrelé) |
|
WASHER |
|
15A |
Multifunksjonsbryter |
|
MODULE6 |
|
7,5 A |
IBU (integrert styringsmodul for karosseri) |
|
MODULE7 |
|
7,5 A |
Styringsmodul for fremre/bakre setevarmer, fremre seteluftventilasjon-styringsmodul, E/R-koblingsblokk (relé til oppvarmet rute venstre side) |
|
E-SHIFTER |
E-SHIFTER |
10A |
Konsollbryter for fører, bryter for girvalg (SBW) |
|
WIPER FRT2 |
|
10A |
Motor for frontvisker, PCB-blokk, (frontvindusviskerrelé (lav)), IBU (integrert styringsmodul for karosseri) |
|
START |
|
7,5 A |
IBU (integrert styringsmodul for karosseri), EPCU |
|
P/WINDOW LH |
|
25A |
Relé elektrisk vindu venstre side, elektrisk sikkerhetsvindusmodul for fører |
|
P/WINDOW RH |
|
25A |
Relé elektrisk vindu høyre side, elektrisk sikkerhetsvindusmodul for passasjer |
|
TAILGATE OPEN |
|
10A |
Relé for åpen bakluke |
|
SUNROOF |
|
20A |
Soltakmotor |
|
AMP |
|
25A |
Forsterker |
|
S/HEATER FRT |
|
20A |
Fremre setevarmerstyringsmodul, fremre seteluftventilasjon-styringsmodul |
|
P/SEAT (DRV) |
|
25A |
Manuell bryter førersete |
|
P/SEAT (PASS) |
|
25A |
Passasjersete manuell bryter |
|
S/HEATER RR |
|
20A |
Bakre setevarmer-styringsmodul |
|
DOOR LOCK |
|
20A |
Dørlås/-åpningsrelé, ICM-reléboks (åpningsrelé) |
|
BRAKE SWITCH |
|
10A |
Bremselysbryter, IBU (integrert styringsmodul for karosseri) |
|
IBU1 |
|
15A |
IBU (integrert styringsmodul for karosseri) |
|
AIR BAG2 |
|
10A |
Kontrollmodul for SRS (ekstra sikringssystem) |
|
MODULE1 |
|
7,5 A |
Varselblinkbryter, aktiv luftklaffenhet, regnsensor, datakoblingskontakt |
|
MEMORY1 |
|
10A |
Instrumentpanel, HUD |
|
MEMORY2 |
2MINNE |
10A |
Kontrollmodul for klimaanlegg |
|
MULTI MEDIA |
|
15A |
Lydsystem, Hovedenhet for klimaanlegg og navigasjon |
*1: MDPS (motordreven servostyring) er det samme som EPS (elektrisk servostyring)
Sikringspanel for motorrom
|
Navn på sikring |
Navn på sikring |
Symbol |
Sikringens kapasitet |
Beskyttet krets |
|---|---|---|---|---|
|
MULTISIKRING |
LDC |
LDC |
150 A |
Sikring: STRØMUTGANG1, IEB1, IEB2, LADER1, klimaanlegg, EPCU |
|
MDPS *1 |
|
80 A |
MDPS (motordrevet servostyring)-enhet |
|
|
B+5 |
|
60 A |
PCB-blokk (hovedrelé, sikring: BATTERIHÅNDTERING, HORN, EPCU1) |
|
|
B+2 |
|
60 A |
ICU-koblingsblokk (IPS (instrumentpanelmodul)-styringsmodul, IPS (instrumentpanelmodul) (1CH)) |
|
|
B+3 |
|
60 A |
ICU-koblingsblokk (IPS (instrumentpanelmodul)-styringsmodul) |
|
|
B+4 |
|
50 A |
ICU-koblingsboks (sikring: BAKLUKE ÅPEN, SOLTAK, forsterker, EL.VINDU V, EL.VINDU H, SETEVARMER FORAN, P-SETE (PASS), P-SETE (FØRER)) |
|
|
COOLING FAN |
|
60 A |
Kjølevifterelé |
|
|
REAR HEATED |
|
40A |
Relé for oppvarming bak |
|
|
BLOWER |
|
40A |
Vifterelé |
|
|
IG1 |
|
40A |
PDM (IG1) relé 2, PDM (ACC) relé 1 |
|
|
IG2 |
|
40A |
PDM (IG2)-relé 3 |
|
|
IEB4 |
|
80 A |
Integrert Mobis elektronisk bremsestyringsmodul (motor) |
|
|
B+6 |
 |
40A |
FJERNLYS SIKRING 10 A |
|
|
SIKRING |
POWER OUTLET3 |
|
20 A |
USB-lader foran |
|
POWER OUTLET2 |
|
20 A |
Bakre strømuttak |
|
|
OBC |
OBC |
10 A |
OBC (ombordlader) |
|
|
CHARGER2 |
|
10 A |
Låserelé for lader, åpningsrelé for lader, |
|
|
IG3 5 |
|
20 A |
IG3-relé 2, IG3-relé 1 |
|
|
B+1 |
|
40 A |
Baklukerelé for langsiktig belastning av lås, ICU koblingsboks (sikring: DØRLÅS, S/VARMER RR, BREMSEBRYTER, IBU (integrert karosseristyringsenhet)1, KOLLISJONSPUTE2, MODUL1) |
|
|
E-SHIFTER1 |
|
40 A |
E-shifterrelé, sikring: E-SHIFTER2 |
|
|
CHARGER1 |
|
10 A |
Ladelukemodul, CCM-enhet |
|
|
SIKRING |
A/C |
A/C |
15 A |
Kontrollmodul for klimaanlegg |
|
IEB1 |
|
40 A |
Multifunksjonell diagnosekontakt, integrert Mobis elektronisk bremsestyringsmodul |
|
|
IEB2 |
|
40 A |
Integrert Mobis elektronisk bremsestyringsmodul |
|
|
POWER OUTLET1 |
|
40 A |
Strømuttakrelé |
|
|
E-SHIFTER2 |
|
10 A |
SCU, bryter for girvalg (SBW) |
|
|
HORN |
|
15 A |
Hornrelé |
|
|
EPCU1 |
|
15 A |
EPCU |
|
|
IG3 2 |
|
10 A |
OBC (ombordlader), EPCU, elektronisk kompressor for klimaanlegg |
|
|
BATTERY MANAGEMENT |
|
15 A |
BMU |
|
|
ELECTRICAL WATER PUMP |
|
15 A |
Elektronisk vannpumpe (BMS, ER) |
|
|
IG3 4 |
|
10 A |
Ladelukemodul, aktiv luftklaffenhet, ICU-koblingsblokk (IPS (instrumentpanelmodul)-styringsmodul), instrumentpanel, laderlys, audio, hovedenhet for A/V og navigasjon |
|
|
IG3 1 |
|
15 A |
E/R-koblingsblokk (IG3 2-relé, IG3 1-relé) |
|
|
IEB3 |
|
10 A |
Multifunksjonell diagnosekontakt, datalinkkontakt, integrert Mobis elektronisk bremsestyringsmodul |
|
|
E-SHIFTER3 |
|
10 A |
SCU |
|
|
IG3 3 |
|
10 A |
3-veis styringsventil for kjølevæske V/H, ER-koblingsblokk (kjølevifterelé, vifterelé), styringsmodul for klimaanlegg, CCM-enhet, PTC-varmer for klimaanlegg |
|
|
IEB2 |
|
10 A |
EPCU |
|
|
B/ALARM HORN |
|
10 A |
Tyverialarm-relé |
|
|
H/LAMP HI |
|
10 A |
Frontlysrelé (høy) |
|
|
TRAILER |
|
40 A |
Tilhenger |
*1: MDPS (motordreven servostyring) er det samme som EPS (elektrisk servostyring)
Batteripoldeksel
Relé
|
Symbol |
Relé-navn |
Type |
|---|---|---|
|
|
Charger Unlock Relay |
MICRO |
|
|
Charger Lock Relay |
MICRO |
|
|
PDM (IG1) 2 Relay |
MICRO |
|
|
Power Outlet Relay |
MICRO |
|
|
IG3 1 Relay |
MICRO |
|
|
PDM (IG2) 3 Relay |
MICRO |
|
|
Rear Heated Relay |
MICRO |
|
|
PDM (ACC) 1 Relay |
MICRO |
|
|
Cooling Fan Relay |
MINI |
|
|
Blower Relay |
MINI |
|
E-SHIFTER |
E-Shifter Relay |
MICRO |
|
|
IG3 2 Relay |
MICRO |
|
|
Head Lamp High Relay |
MICRO |
