Sigorta/röle paneli açıklaması

Sigorta/röle paneli kapaklarının içinde, sigorta/röle adını ve kapasitesini açıklayan sigorta/röle etiketini bulabilirsiniz.

DUYURU

Bu kullanım kılavuzundaki tüm sigorta paneli açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızdaki sigorta panelini incelediğinizde sigorta paneli etiketine bakın.

Sürücü tarafı sigorta paneli

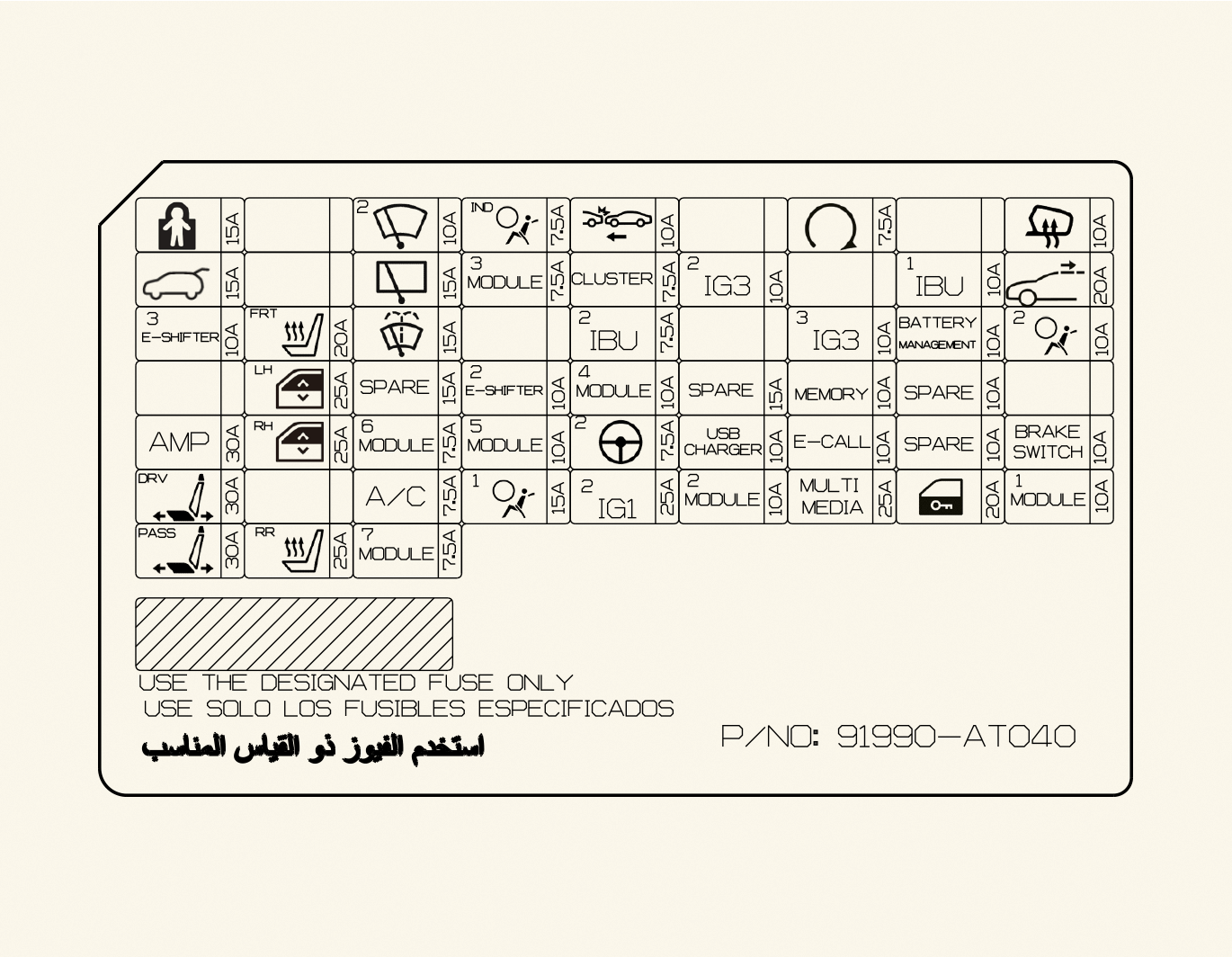

HEV araç için

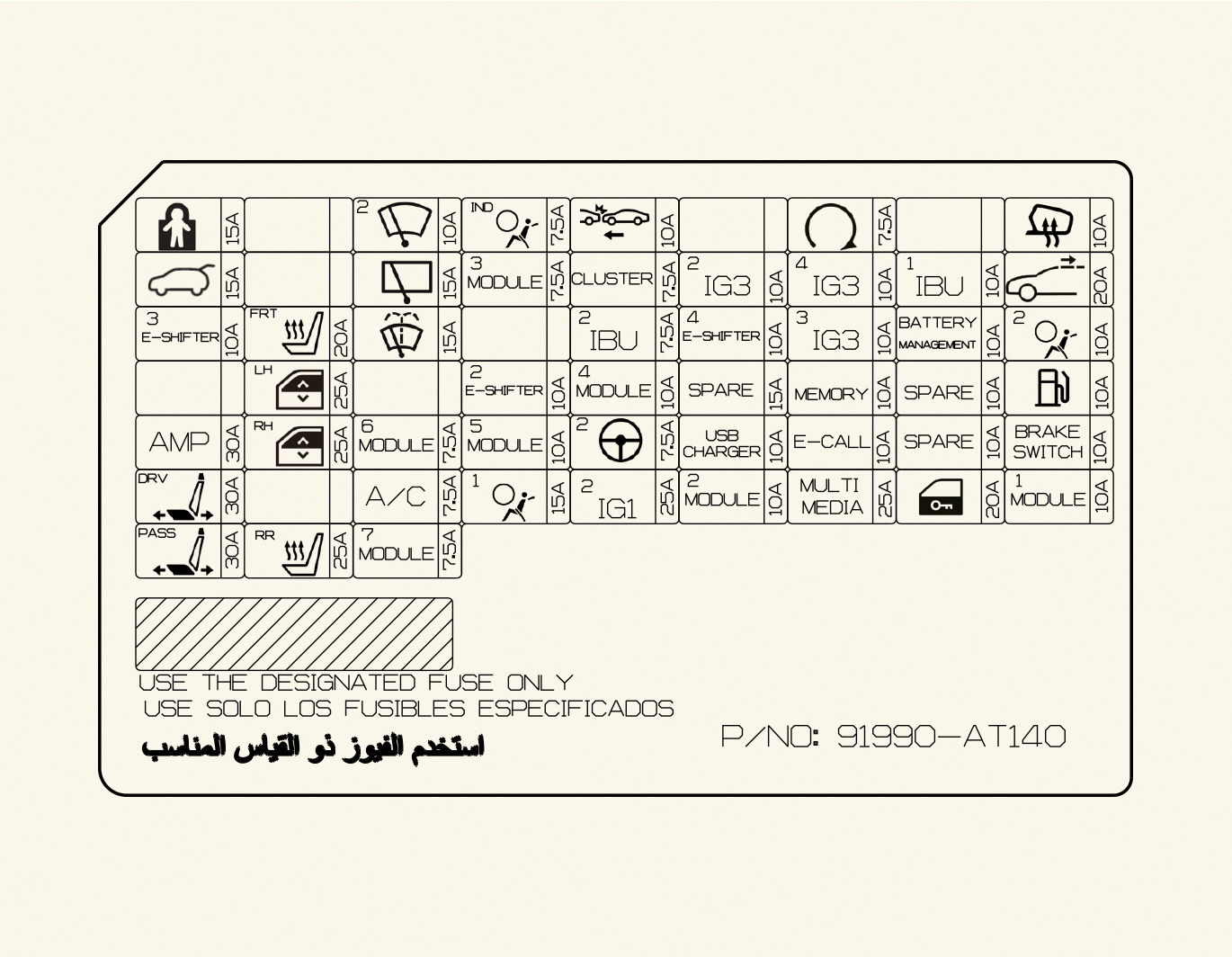

PHEV araç için

YBÜ Bağlantı Bloku

Sigorta Adı

Sembol

Sigorta derecesi

Devre Korumalı

AMP

30 A

AMP (Amplifikatör)

P/SEAT DRV

30 A

Sürücü Bel Desteği Anahtarı, Sürücü Elektrikli Koltuk Anahtarı, IMS (Entegre bellek sistemi) Kontrol Modülü

P/WINDOW LH

25 A

ARKA SOL CAM ANAHTARI/MODÜL, SÜRÜCÜ ELEKTRİKLİ CAM ANAHTARI/MODÜL (LHD), YOLCU ELEKTRİKLİ CAM ANAHTARI/MODÜL (RHD)

P/SEAT PASS

30 A

Yolcu Elektrikli Koltuk Anahtarı

S/HEATER

(FRONT)

20 A

Ön Havalandırmalı Koltuk Kontrol Modülü, Ön Koltuk Isıtıcı Kontrol Modülü

S/HEATER (REAR)

25 A

Arka Koltuk Isıtıcı Kontrol Modülü

P/WINDOW RH

25 A

ARKA SAĞ CAM ANAHTARI/MODÜL, SÜRÜCÜ ELEKTRİKLİ CAM ANAHTARI/MODÜL (RHD), YOLCU ELEKTRİKLİ CAM ANAHTARI/MODÜL (LHD)

T/GATE

15 A

Kuyruk Kapısı Rölesi

DR LOCK

20 A

Orta Kapı Kilitleme/Kilit Açma Rölesi, Kilitleme Rölesi

MULTI MEDIA

25 A

Ses/Navigasyon Ana Ünitesi

E-CALL

10 A

E-Çağrı Birimi

MEMORY

10 A

Gösterge Paneli, Ön Cam Göstergesi, Duygusal lamba, Klima Kontrol Modülü

START

7,5 A

Hırsız Alarm Rölesi, HPCU, IBU

E-SHIFTER3

10 A

SCU, Elektronik Vites Kadranı

MODULE6

7,5 A

IBU (ENTEGRE GÖVDE KONTROL ÜNİTESİ)

MODULE3

7,5 A

Tepe Konsolu, Çok İşlevli Anahtar, Stop Lambası Anahtarı

A/BAG1

15 A

SRS (Yardımcı Emniyet Sistemi) Kontrol Modülü

WASHER

15 A

Yıkayıcı kontrol kolu

MODULE1

10 A

ANAHTAR KİLİDİ, KLİMA KONTROL MODÜLÜ, ŞARJ LAMBASI (ŞARJLI HİBRİT ARAÇ), TEHLİKE ANAHTARI, YAĞMUR SENSÖRÜ, DİREKSİYON UZAKTAN KUMANDA

IBU1

10 A

IBU (ENTEGRE GÖVDE KONTROL ÜNİTESİ), SPORT MODU DÜĞMESİ

MODULE2

10 A

İBU, ADAS PARK ECU, E-CALL, SES/ NAVİGASYON BAŞ ÜNİTESİ, Motor Bölmesi Buat Bloku (P/OUTLET Relay)

A/BAG IND

7,5 A

GÖSTERGE PANELİ (SRS KONTROL MODÜLÜ)

IBU2

7,5 A

IBU (Entegre Gövde Kontrol Ünitesi)

MODULE4

10 A

İBU, ADAS OTOPARK ECU, VESS ÜNİTESİ, ÖN GÖRÜŞ KAMERASI, ÇARPIŞMA YASTIĞI ANAHTARI, ORTA KONSOL, ARKA KÖŞE RADARI

A/CON

7,5 A

KLİMA KONTROL MODÜLÜ, Motor Bölmesi Buat Bloku (BLOWER, PTC RELAY), A/C KOMPRESÖR

A/BAG2

10 A

SRS (Yardımcı Emniyet Sistemi) Kontrol Modülü

CLUSTER

7,5 A

GÖSTERGE PANELİ, ÖN CAM GÖSTERGESİ

MODULE5

10 A

FAR SEVİYE CİHAZI, SES/ NAVİGASYON BAŞ ÜNİTESİ, KABLOSUZ AKILLI TELEFON ŞARJ SİSTEMİ, E-ÇAĞRI ÜNİTESİ, KLİMA KONTROL MODÜLÜ, TAVAN KONSOL LAMBASI, ELEKTRİKLİ KROM AYNA, AMP(AMPLİFİKATÖR), KOLTUK ISITICI KONTROL MODÜLÜ

MODULE7

7,5 A

ADAS OTOPARK ECU, AC İNVERTÖRÜ, SOĞUTMA FANI MOTORU, KOLTUK ISITICI KONTROL MODÜLÜ

BRAKE SWITCH

10 A

IBU (Entegre Gövde Kontrol Ünitesi), Stop Lambası Anahtarı

MDPS2

7,5 A

MDPS (Motorlu Hidrolik Direksiyon) Ünitesi

SUNROOF

20 A

AÇILIR TAVAN ÜNİTESİ

HEATED MIRROR

10 A

Dıştan Isıtmalı Ayna

IG3 2

10 A

BATTERY MANAGEMENT SYSTEM

IG3 3

10 A

DÂHİLÎ ŞARJ ÜNİTESİ, HPCU, Motor Bölmesi Buat Bloku (BATTERY C/FAN Relay), A/C KOMPRESÖR

IG3 4

10 A

SES/ NAVİGASYON BAŞ ÜNİTESİ, ŞARJ İND, GÖSTERGE PANELİ, KLİMA KONTROL MODÜLÜ, HV PTC ISITICI ÜNİTESİ

CHILD LOCK

15 A

Elektronik çocuk emniyet kilidi sistemi

FRT WIPER2

10 A

Ön Silecek Motoru

FCA

10 A

Ön Radar

RR WIPER

15 A

Arka Silecek Rölesi, Arka Silecek Motoru

E-SHIFTER4

10 A

SCU, Elektronik Vites Kadranı

BMS

10 A

Batarya Yönetim Sistemi

USB CHARGER

10 A

USB CHARGER (FRONT TRAY/ SEAT DRV/ PASS)

IG1 2

25 A

Motor Bölmesi Buat Bloku (PCB BLOK SİGORTA - IEB4, ECU3, DCT3, EWP3)

FUEL FILLER DOOR

10 A

Yakıt doldurma kapağının açılması

E-SHIFTER2

10 A

SCU, Elektronik Vites Kadranı

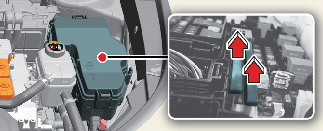

Motor kısmı sigortası paneli

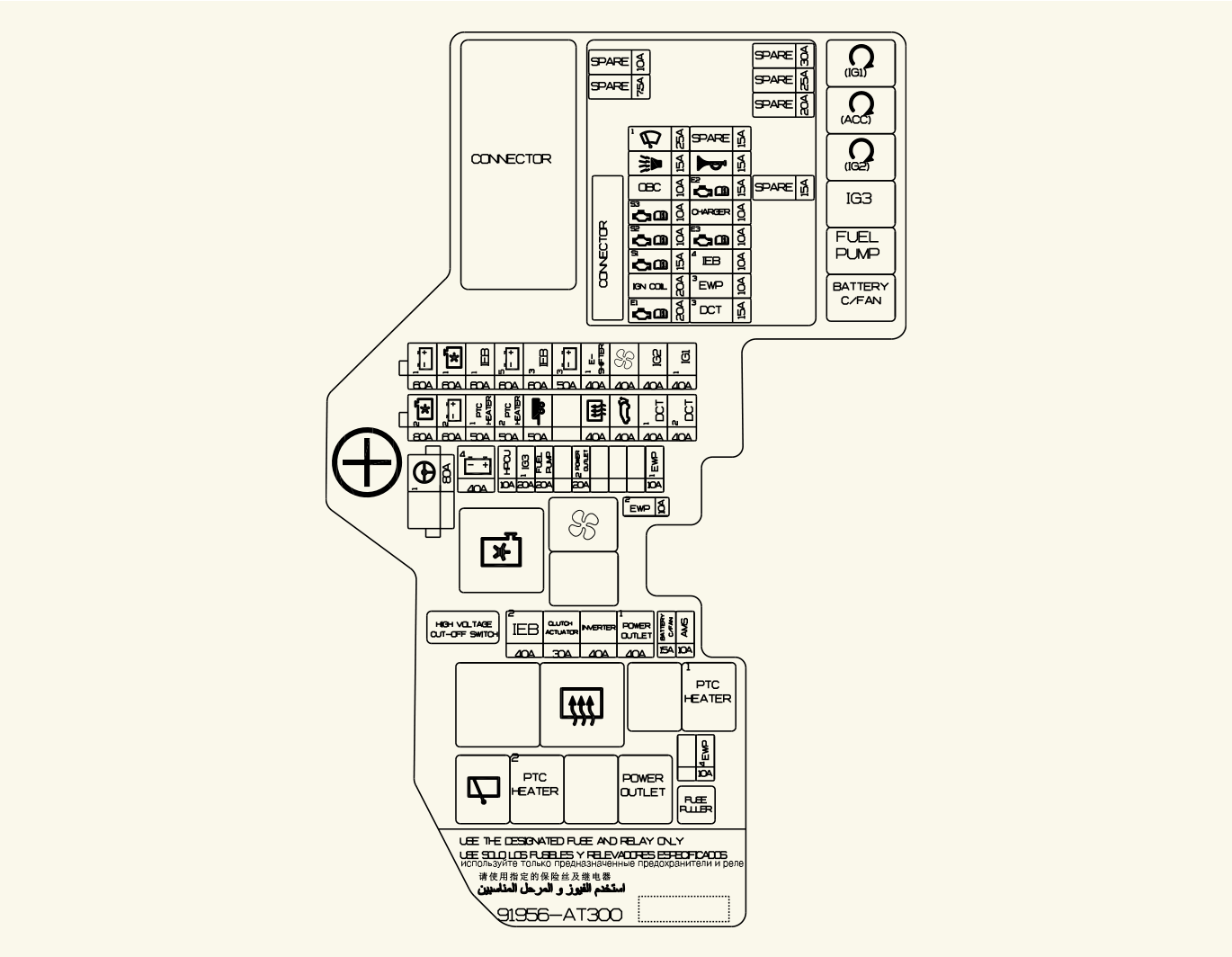

Motor Bölmesi Buat Bloku

Sigorta Adı

Sembol

Sigorta derecesi

Devre Korumalı

ÇOKLU SİGORTA

C/FAN2

80 A

Soğutma Fanı Motoru

ÇOKLU SİGORTA

PTC HEATER1

50 A

PTC ISITICI #1 RÖLE

B+2

60 A

ICU BUAT BLOKU (IPS)

ÇOKLU SİGORTA

MDPS 1

80 A

MDPS (Motorlu Hidrolik Direksiyon) Ünitesi

REAR HEATED

40 A

Motor Bölmesi Buat Bloku (Arkadan Isıtmalı Röle)

ÇOKLU SİGORTA

POWER TAILGATE

40 A

Güç Kuyruk Kapısı Ünitesi

E-SHIFTER1

40 A

SCU

ÇOKLU SİGORTA

B+3

50 A

ICU ŞARJ DİSTRİBÜTÖRÜ (SİGORTA - ÇOCUK KİLİDİ , E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR) , EWP2

ÇOKLU SİGORTA

TRAILER

50 A

Römork Modülü

FUEL PUMP

20 A

Motor Bölmesi Buat Bloku (Yakıt Pompası Rölesi)

ÇOKLU SİGORTA

BLOWER

40 A

Motor Bölmesi Buat Bloku (Üfleme Rölesi)

ÇOKLU SİGORTA

B+4

40 A

ICU BUAT BLOKU (SİGORTA - MULTIMEDIA, E-CALL, A/BAG2, BRAKE SWITCH, MODULE1, FUEL LID, IBU1, SUNROOF, BATTERY MANAGEMENT, DOOR LOCK

B+1

60 A

ICU BUAT BLOKU (IPS)

AMS

10 A

BATARYA SENSÖRÜ(PHEV)

SİGORTA

IEB2

40 A

Entegre Elektrikli Fren Ünitesi

IEB3

60 A

Entegre Elektrikli Fren Ünitesi

ÇOKLU SİGORTA

IEB1

60 A

Entegre Elektrikli Fren Ünitesi

IG3 1

20 A

ATEŞLEME3 RÖLESİ

SİGORTA

BATTERY C/FAN

15 A

Batarya Soğutma Fanı

HPCU

10 A

Hibrit Güç Kontrol Ünitesi

EWP2

10 A

BATARYA ELEKTRONİK SU POMPASI

SİGORTA

POWER OUTLET2

20 A

Ön Güç Çıkışı

EWP1

10 A

Motor Elektronik Su Pompası

ÇOKLU SİGORTA

PTC HEATER2

50 A

PTC ISITICI #2 RÖLE

DCT1

40 A

ÇİFT KAVRAMALI ŞANZIMAN

DCT2

40 A

ÇİFT KAVRAMALI ŞANZIMAN

C/FAN1

60 A

SOĞUTMA FANI MOTORU

B+5

60 A

Motor Bölmesi PCB Buat Bloku

IG2

40 A

ICU BUAT BLOKU (SİGORTA - WASHER, A/C, MODULE6, MODULE7, WIPER RR)

IG1 1

40 A

ICU ŞARJ DİSTRİBÜTÖRÜ (SİGORTA -MODULE2, USB CHARGER, A/BAG1, IBU2, MDPS2, CLUSTER, MODULE3, A/BAG IND, MODULE4, MODULE5, E-SHIFTER2, FCA, ING1 2)

SİGORTA

CLUTCH ACTRUATOR

30 A

MOTOR DEBRİYAJ KONTAĞI (HPCU)

INVERTER

40 A

AC İNVERTÖRÜ

POWER OUTLET1

40 A

Ön Güç Çıkışı

EWP4

10 A

Motor Elektronik Su Pompası

PCB Bloku

Sigorta Adı

Sembol

Sigorta derecesi

Devre Korumalı

SENSOR1

15 A

Oksijen Sensörü (Yukarı/Aşağı)

ECU2

15 A

ECM (MOTOR KONTROL MODÜLÜ)

SENSOR3

10 A

YAKIT POMPASI RÖLESİ

SENSOR2

10 A

YAĞ KONTROL VALFİ, BOŞALTMA KONTROLÜ SOLENOİD VALFİ, DEĞİŞKEN YAĞ POMPASI VALFİ KONTROLÜ, SOĞUTMA FAN MOTORU RÖLESİ,YAKIT TANKI İZOLASYON VALFİ(PHEV)

FRT WIPER1

25 A

Ön Silecek Motoru

ECU 3

10 A

ECM (MOTOR KONTROL MODÜLÜ)

IEB 4

10 A

Entegre Elektrikli Fren Ünitesi

EWP 3

10 A

Motor Elektronik Su Pompası

OBC

10 A

DÂHİLÎ ŞARJ ÜNİTESİ(PHEV)

ECU1

20 A

ECM (MOTOR KONTROL MODÜLÜ)

B/ALARM HORN

15 A

HIRSIZ ALARM KORNA RÖLESİ

IGN COIL

20 A

Ateşleme Bobini #1/#2/#3/#4

CHARGER

10 A

CHARGER LOCK/UNLOCK RELAY(PHEV)

DCT3

15 A

ÇİFT KAVRAMALI ŞANZIMAN

Röle

Röle tipi için aşağıdaki tabloya bakın.

Röle Adı

Sembol

TİP

Fuel Pump Relay

MİKRO

PTC Heater1 Relay

MİKRO

Blower Relay

MİKRO

Rear Heated Relay

MİNİ

IG3 Relay

MİKRO

Battery Cooling Fan Relay (HEV)

MİKRO

PDM (IG1) RELAY

MİKRO

PDM (ACC) RELAY

MİKRO

PDM (IG2) RELAY

MİKRO

COOLING FAN MOTOR RELAY

MİKRO

PTC HEATER2 RELAY

MİKRO

POWER OUTLET

MİKRO

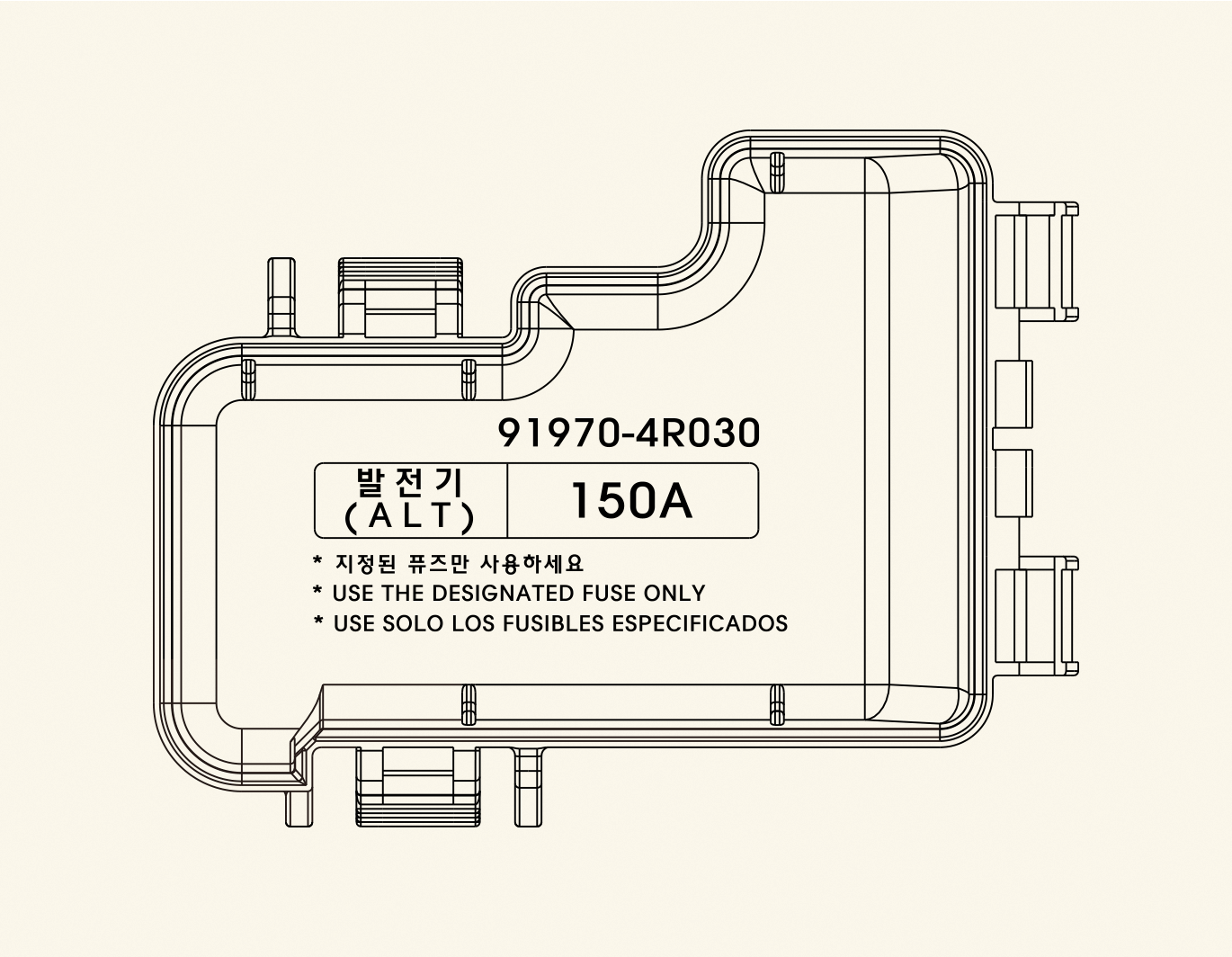

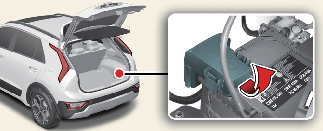

Motor kısmı sigortası paneli (Batarya terminal kapağı) (Şarjlı Hibrit için)
