Previdnostni ukrepi za polnjenje s polnilnikom z izmeničnim tokom in vzdrževalnim polnilnikom* (prenosni polnilni kabel*) (polnjenje z izmeničnim tokom)

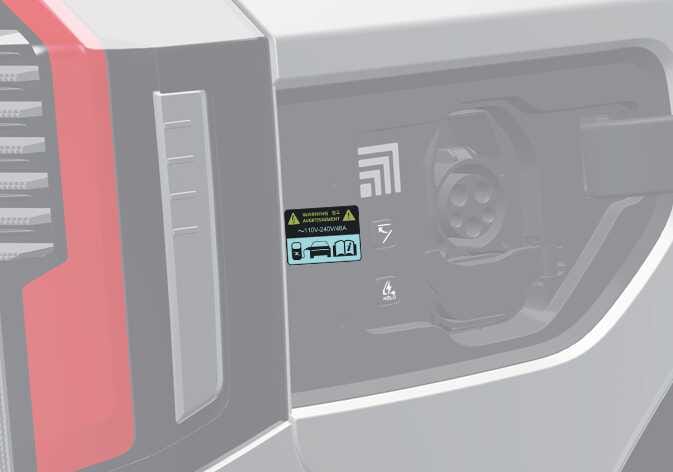

1. Ko odprete vratca za polnjenje, preverite simbol za polnjenje na dnu opozorilne nalepke.

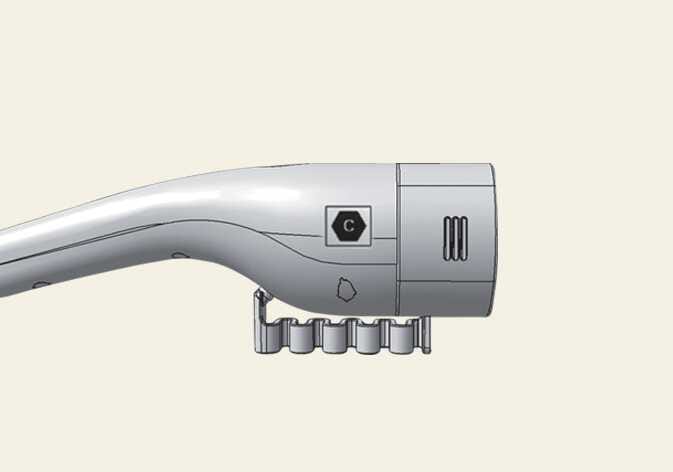

2. Preverite simbol priključka za polnjenje na kablu polnilnika z izmeničnim tokom in vzdrževalnega polnilnika.

3. Potem ko preverite črko na simbolu za napajanje, nadaljujte s korakom polnjenja.

   Glejte Tabela simbolov na oznakah za električno polnjenje (za Evropo).

4. Pri uporabi priključka za polnjenje z neustreznim simbolom obstaja nevarnost okvare, požara, poškodbe idr.

: Odvisno od vaše regije ta kabel morda ni zagotovljen z vašim vozilom.

Varnostni ukrepi pri polnjenju z enosmernim tokom (DC) (DC polnjenje))

1. Ko odprete vratca za polnjenje, preverite simbol za polnjenje na dnu opozorilne nalepke.

2. Preverite simbol priključka za polnjenje na polnilnih postajah za hitro polnjenje.

3. Potem ko preverite črko na simbolu za napajanje, nadaljujte s korakom polnjenja.

   Glejte Tabela simbolov na oznakah za električno polnjenje (za Evropo).

4. Pri uporabi priključka za polnjenje z neustreznim simbolom obstaja nevarnost okvare, požara, poškodbe idr.

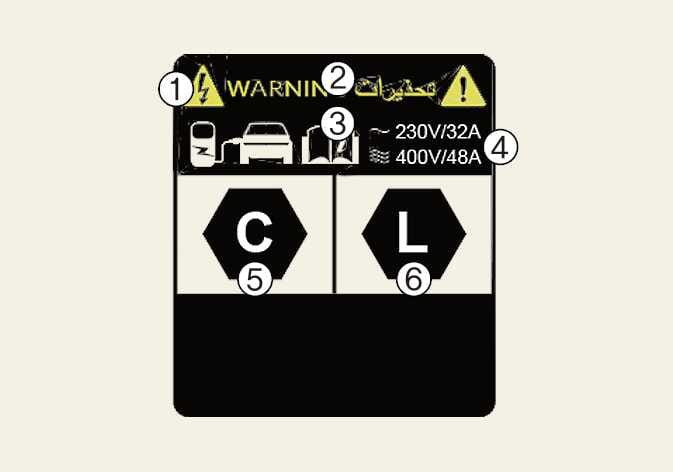

Oznaka za električno polnjenje (za Evropo)

OMV103012R

Opozorilo za visoko napetost Simbol za polnilna vratca Za dodatne podrobnosti glejte Kako preveriti simbol na oznaki za polnjenje (za Evropo). Polnilna napetost in tok ( ): Enofazni izmenični tok ( ): Trifazni izmenični tok 5~7: Simboli za način polnjenja. Za dodatne podrobnosti glejte Tabela simbolov na oznakah za električno polnjenje (za Evropo).

Tabela simbolov na oznakah za električno polnjenje (za Evropo)

Polnjenje s polnilnikom z izmeničnim tokom in vzdrževalnim polnilnikom*

: Odvisno od vaše regije ta kabel morda ni zagotovljen z vašim vozilom.

Vrsta napajanja	Standardno	Konfiguracija	Vrsta pripomočka	Razpon napetosti	Oznaka
Izmenični tok	EN 62196-2	TYPE 2	Priključek in dovod za polnjenje vozila	≤480V RMS

Polnjenje z enosmernim tokom (DC)

Vrsta napajanja	Standardno	Konfiguracija	Vrsta pripomočka	Razpon napetosti	Oznaka
DC	EN 62196-3	FF	Priključek in dovod za polnjenje vozila	Od 50V do 500V
				Od 200V do 920V
