Beskrivelse av sikringer/relépanel
Innenfor dekselet til sikrings-/relépanelet kan du finne etiketten for sikringen/reléet som beskriver navnet på sikringen/reléet samt kapasitet.
Ikke alle sikringspanelbeskrivelsene i denne håndboken er nødvendigvis aktuelle for din bil. De er korrekte på trykketidspunktet. Når du ser i sikringspanelet i bilen din, skal du se etter sikringspaneletiketten.
Sikringspanel på førersiden
|
Sikringens navn |
Symbol |
Sikringens kapasitet |
Beskyttet krets |
|---|---|---|---|
|
AMP |
 |
25A |
AMP (Forsterker) |
|
LDC |
 |
30A |
Brukes ikke |
|
P/SEAT(DRV) |
 |
30A |
Bryter for elektrisk førersete, styringsmodul for (innebygd minnesystem), bryter for korsryggstøtte |
|
OBC |
 |
10A |
[PHEV] OBC (ombordlader) |
|
P/WINDOW(LH) |
 |
25A |
Fører/passasjers sikkerhets-el-vindusmodul, el-vindusbryter på passasjersiden, bakre el-vindusbryter venstre håndtaksside / bakre sikkerhets-el-vindusmodul venstre håndtaksside |
|
P/SEAT(PASS) |
 |
30A |
[HEV] Bryter elektrisk passasjersete, reléenhet passasjer, bryter elektrisk passasjersete [PHEV] Bryter elektrisk passasjersete, reléenhet passasjer |
|
S/HEATER (FRT) |
 |
20A |
Første styringsmodul for seteluftventilasjon, første styringsmodul for setevarmer |
|
S/HEATER (REAR LH) |
 |
15A |
Andre styringsmodul for setevarmer venstre side |
|
2nd ROW SEAT FOLDING(RH) |
 |
20A |
Andre setenedfellingsaktuator høyre side |
|
IG3 1 |
 |
20A |
[PHEV] ICM-reléboks (IG3-relé) |
|
P/WINDOW (RH) |
 |
25A |
Elektrisk sikkerhetsvindusmodul for fører/passasjer, el-vindusbryter på passasjersiden, bakre el-vindusbryter høyre håndtaksside, høyre sikkerhetsvindusmodul bak |
|
TAILGATE OPEN |
 |
15A |
Baklukerelé |
|
2nd ROW SEAT FOLDING(LH) |
 |
20A |
Andre styringsmodul for setevarmer venstre side |
|
DOOR LOCK |
 |
20A |
[HEV] Dørlås/-åpningsrelé, baklåsrelé, datalinkkontakt [PHEV] Dørlås/-åpningsrelé, baklåsrelé, datalinkkontakt, ICM-reléboks (låse-/åpningsrelé for bensinlokk) |
|
REAR A/C 2 |
 |
10A |
Kontrollmodul for klimaanlegg bak |
|
MULTI MEDIA 1 |
 |
25A |
Audio, hovedenhet for audio/video og navigasjon, sikring - MULTI MEDIA 2 |
|
E-CALL |
 |
10A |
E-call-enhet |
|
S/HEATER (REAR RH) |
 |
15A |
Andre styringsmodul for setevarmer høyre side |
|
MEMORY |
 |
10A |
[HEV] Elektrisk bakluke-enhet, styringsmodul for IMS (innebygd minnesystem), styringsmodul for bakre klimaanlegg, varsel for baksetepassasjer (ROA), utvendig elektrisk speil førerside/passasjerside, DAU, instrumentpanel, regnsensor, kontrollpanel for fremre klimaanlegg, styringsmodul for fremre klimaanlegg, head-up display [PHEV] Elektrisk bakluke-enhet, styringsmodul for IMS (innebygd minnesystem), styringsmodul for bakre klimaanlegg, varsel for baksetepassasjer (ROA), utvendig elektrisk speil førerside/passasjerside, instrumentpanel, regnsensor, kontrollpanel for fremre klimaanlegg, styringsmodul for fremre klimaanlegg, head-up display |
|
START |
 |
10A |
Tenningsbryter |
|
E-SHIFTER |
 |
7,5 A |
Elektronisk girvelger |
|
MODULE 6 |
 |
7,5 A |
Brukes ikke |
|
USB CHARGER 1 |
 |
10A |
USB-ladekontakt i bagasjerom venstre/høyre side |
|
USB CHARGER 2 |
 |
15A |
USB-ladekontakt i bakkonsoll venstre/høyre side, USB-ladekontakt fører-/passasjersete |
|
CHARGER LOCK |
 |
10A |
[PHEV] ICM-reléboks (låsings-/opplåsingsrelé for ladekontakt), låsemodul for ladeluke |
|
MODULE 3 |
 |
7,5 A |
[HEV]IBU (integrert styringsmodul for karosseri), ADAS parkerings-ECU, kamera frontvisning, bryter for kollisjonspute, enhet for overvåkning med 360-graders visning, bakre hjørne radar venstre/høyre, 4WD (firehjulstrekk) ECU (elektronisk kontrollenhet), kamera frontvisning, VESS (Virtuelt motorlydsystem), frontkonsollbryter, fører-/passasjerseteventilasjonsbryter [PHEV] IBU (integrert styringsmodul for karosseri), ADAS parkerings-ECU, frontkamera, bryter for kollisjonspute, enhet for overvåkning med 360-graders visning, bakre hjørne radar venstre side/høyre side, 4WD (firehjulstrekk) ECU (elektronisk kontrollenhet), kamera frontvisning, VESS (Virtuelt motorlydsystem), frontkonsollbryter, fører-/passasjerseteventilasjonsbryter venstre side/høyre side |
|
AIR BAG 1 |
 |
15A |
Kontrollmodul for SRS (ekstra sikringssystem) |
|
WASHER |
 |
15A |
Multifunksjonsbryter |
|
MODULE 1 |
 |
10A |
AMP (forsterker), RSE venstre/høyre side, audio, hovedenhet for audio/video og navigasjon, IBU (integrert styringsmodul for karosseri), USB-ladekontakt foran venstre/høyre side, ADAS-enhet, E-call-enhet, enhet for overvåkning med 360-graders visning |
|
MODULE 9 |
 |
10A |
[HEV] Nøkkelmagnetventil, moduslampe for fører/passasjer, ADAS parkerings-ECU, datalinkkontakt, enhet for overvåkning med 360-graders visning, DAU, utvendig smartnøkkel-dørhåndtak for fører/passasjer, moduslampeenhet, UIP, BBS, moduslampeenhet for fører/passasjer [PHEV] Moduslampe for fører/passasjer, ADAS parkerings-ECU, datalinkkontakt, enhet for overvåkning med 360-graders visning, områdeenhet til døren til førersetet, regnsensor, utvendig smartnøkkel-dørhåndtak for fører/passasjer, moduslampeenhet, UIP-sensor, batterisirene for rygging, moduslampeenhet for fører/passasjer |
|
IBU 1 |
 |
7,5 A |
[HEV] IBU (integrert styringsmodul for karosseri), motorromskoblingsblokk (batteri C/vifterelé), BMS (batteristyringssystem)-styringsmodul [PHEV] IBU (integrert styringsmodul for karosseri) |
|
MODULE 2 |
 |
7,5 A |
[HEV] DAU, takkonsoll, multifunksjonsbryter (R-MDPS) [PHEV] Områdeenhet til døren til førersetet, takkonsoll, multifunksjonsbryter (R-MDPS) * MDPS (motordreven servostyring) er det samme som EPS (elektrisk servostyring) |
|
REAR A/C 1 |
 |
15A |
Viftemotor for bakre klimaanlegg, ICU-koblingsboks (sikring - BAKRE KLIMAANLEGG 2) |
|
A/BAG IND |
 |
7,5 A |
Instrumentpanel, takkonsoll |
|
MODULE 8 |
 |
7,5 A |
ADAS parkerings-ECU, første styringsmodul for seteluftventilasjon, første styringsmodul for setevarmer, andre styringsmodul for setevarmer venstre/høyre side, kontrollmodul for klimaanlegg bak |
|
IBU 2 |
 |
15A |
IBU (integrert styringsmodul for karosseri) |
|
MODULE10 |
 |
10A |
Bremselysbryter |
|
MODULE 5 |
 |
10A |
Takkonsoll, AMP (forsterker), trådløs lader-enhet foran |
|
A/C |
 |
7,5 A |
[HEV] Klimaanleggsbetjeningspanel foran, klimaanleggsstyringsmodul foran, elektronisk klimaanleggkompressor, koblingsblokk for motorrom (PTC-varmerelé 1, PTC-varmerelé 2, vifterelé) [PHEV] Kontrollpanel for klimaanlegg foran, kontrollmodul for klimaanlegg foran, koblingsboks for motorrom (PTC-varmerelé 1, PTC-varmerelé 2, vifterelé) |
|
AIR BAG 2 |
 |
10A |
Kontrollmodul for SRS (ekstra sikringssystem) |
|
CLUSTER |
 |
7,5 A |
Instrumentpanel, Head up display |
|
MODULE 4 |
 |
10A |
[HEV] E-Call-enhet, audio, hovedenhet for audio/video og navigasjon, datalinkkontakt, kontrollpanel for klimaanlegg foran, kontrollmodul for klimaanlegg foran, kollisjonsputebreyter, elektrokromspeil, frontlys venstre/høyre side, kontrollmodul for IMS (innebygd minnesystem), første styringsmodul for seteluftventilasjon, første styringsmodul for setevarmer, andre styringsmodul for setevarmer venstre/høyre side [PHEV] E-Call-enhet, audio, hovedenhet for audio/video og navigasjon, datalinkkontakt, kollisjonsputebreyter, elektrokromspeil, frontlys venstre/høyre side, kontrollmodul for IMS (innebygd minnesystem), første styringsmodul for seteluftventilasjon, første styringsmodul for setevarmer, andre styringsmodul for setevarmer venstre/høyre side |
|
IG3 3 |
 |
10A |
[PHEV] HPCU, SBW-styringsenhet |
|
MODULE 7 |
 |
7,5 A |
IBU (integrert styringsmodul for karosseri) |
|
MULTI MEDIA 2 |
 |
10A |
[HEV] RSE venstre/høyre side [PHEV] Underholdning i baksetet venstre/høyre side |
|
BRAKE SWITCH |
 |
7,5 A |
Bremselysbryter, IBU (integrert styringsmodul for karosseri) |
|
MDPS |
 |
7,5 A |
MDPS-enhet (motordreven servostyring) * MDPS (motordreven servostyring) er det samme som EPS (elektrisk servostyring) |
|
IG3 2 |
 |
10A |
[PHEV] Instrumentpanel, kontrollpanel for klimaanlegg foran, kontrollmodul for klimaanlegg foran |
|
IG3 4 |
 |
15A |
[PHEV] Elektronisk vannpumpe |
Sikringspanel i motorrommet
Ikke alle sikringspanelbeskrivelsene i denne håndboken er nødvendigvis aktuelle for din bil. De er korrekte på trykketidspunktet. Når du ser i sikringspanelet i bilen din, se etter etiketten for sikringspanelet på innsiden av dekselet. Dette diagrammet vil gi deg spesifikk informasjon for din bil.
|
Sikringens navn |
Symbol |
Sikringens kapasitet |
Beskyttet krets |
|---|---|---|---|
|
COOLING FAN |
 |
80A |
Motorkjølevifte |
|
PTC HEATER1 |
 |
50A |
PTC-varmerrelé 1 |
|
B+2 |
 |
50A |
ICU-koblingsboks (instrumentpanelmodul) |
|
PTC HEATER2 |
 |
50A |
PTC-varmerrelé 2 |
|
CVVD1 |
 |
50A |
CVVD-aktuator |
|
IEB1 |
 |
40A |
IEB-enhet |
|
MDPS1 |
 |
100A |
MDPS-enhet (motordreven servostyring) * MDPS (motordreven servostyring) er det samme som EPS (elektrisk servostyring) |
|
B+6 |
 |
60A |
PCB-koblingsboks (sikring - IG2, IG1) |
|
IEB2 |
 |
60A |
IEB-enhet |
|
B+5 |
 |
50A |
ICU-koblingsboks (Sikring - P/SETE (FRER), P/VINDU (V), P/SETE (PASS), S/VARMEAPPARAT (BAK V), 2 FOLDESETERAD) |
|
REAR HEATED |
 |
40A |
Relé for oppvarming bak |
|
POWER TAILGATE |
 |
40A |
Elektrisk bakluke-enhet |
|
SUNROOF |
 |
40A |
Soltakmotor (glass) |
|
E-SHIFTER1 |
 |
30A |
SBW-styringsenhet (shift-by-wire) |
|
TRAILER1 |
 |
50A |
Tilhengermodul |
|
IEB3 |
 |
60A |
IEB-enhet |
|
B+3 |
 |
50A |
ICU-koblingsboks (instrumentpanelmodul) |
|
TRAILER2 |
 |
20A |
Tilhengermodul |
|
BATTERY C/FAN |
 |
15A |
[HEV] Batteri C/vifterelé (Batteri C/vifterelé) |
|
OPCU |
 |
20A |
OPU |
|
HPCU1 |
 |
10A |
HPCU (Hybrid Power Control Unit) |
|
FUEL PUMP |
 |
20A |
Drivstoffpumperelé |
|
CHILD LOCK |
 |
15A |
PCB-koblingsboks (barnesikring/opplåsing) |
|
BLOWER |
 |
50A |
Vifterelé |
|
B+4 |
 |
50A |
[HEV] ICU-koblingsboks (sikring - AMP, S/VARMEAPPARAT (FORAN), P/ VINDU (H), 2. SETEFOLDERAD (V)) [PHEV] ICU-koblingsboks (sikring - AMP, OBC, S/VARMEAPPARAT (FORAN), IG3 1, P/ VINDU (H), 2. SETEFOLDERAD (V)) |
|
B+1 |
 |
40A |
[HEV] ICU-koblingsblokk (Sikring - BAKLUKE ÅPEN, DØRLÅS, MULTIMEDIA 1, SETEVARMER (BAK H), MINNE, MODUL 9, IBU 2, KOLLISJONSPUTE 2, BREMSEBRYTER, langtidslåserelé) [PHEV] ICU-koblingsblokk (sikring - BAKLUKE ÅPEN, DØRLÅS, SETEVARMER (BAK H), MINNE, START, MODUL 9, IBU 2, KOLLISJONSPUTE 2, BREMSEBRYTER, langtidslåserelé) |
|
BATTERY MANAGEMENT |
 |
10A |
BMS-styringsmodul (batterisystem) |
|
4WD |
 |
20A |
4WD (firehjulstrekk) ECU (elektronisk motorstyring) |
|
TCU |
 |
15A |
TCM (Girstyringsmodul) |
|
AMS |
 |
10A |
Batterisensor |
|
E-SHIFTER2 |
 |
10A |
SBW-styringsenhet (shift-by-wire) |
|
EWP1 |
 |
10A |
Elektronisk vannpumpe |
|
HEATED MIRROR |
 |
10A |
[HEV] Klimaanleggsbetjeningspanel foran, klimaanleggsstyringsmodul foran, elektronisk klimaanleggkompressor, koblingsblokk for motorrom (PTC-varmerelé 1, PTC-varmerelé 2, vifterelé) [PHEV] Elektrisk sidespeil fører/passasjer, kontrollpanel for klimaanlegg foran |
|
A/C1 |
 |
10A |
Brukes ikke |
|
W/S HEATED GLASS 1 |
 |
50A |
Brukes ikke |
|
W/S HEATED GLASS 2 |
 |
50A |
Brukes ikke |
|
Sikringens navn |
Symbol |
Sikringens kapasitet |
Beskyttet krets |
|---|---|---|---|
|
IG2 |
 |
40A |
Tenningsbryter 2, relé |
|
IG1 |
 |
40A |
Tenningsbryter 1, relé, ACC-relé |
|
WIPER2 |
 |
7,5 A |
IBU (integrert styringsmodul for karosseri) |
|
SENSOR6 |
 |
20A |
Oksygensensor (ned) |
|
SENSOR1 |
 |
20A |
Tenningsspole #1/#2/#3/#4 |
|
SENSOR8 |
 |
10A |
OPU |
|
ECU2 |
 |
10A |
ECM (motorstyringsmodul), CVVD-aktuator |
|
SENSOR5 |
 |
10A |
Koblingsboks for motorrom (drivstoffpumperelé) |
|
HPCU2 |
 |
10A |
HPCU (Hybrid Power Control Unit) |
|
EWP2 |
 |
10A |
Elektronisk vannpumpe, elektronisk vannpumpe (HEV (elektrisk hybridbil)) |
|
SENSOR9 |
 |
20A |
Brukes ikke |
|
SENSOR3 |
 |
20A |
ECM (motorstyringsmodul) |
|
SENSOR2 |
 |
15A |
Aktiv rensepumpe |
|
WIPER1 |
 |
30A |
Fremre viskermotor, relé for vindusvisker frontrute (lav) |
|
REAR WIPER |
 |
15A |
Bakre viskerrelé, bakre viskermotor |
|
HORN |
 |
15A |
Hornrelé |
|
A/C |
 |
10A |
Brukes ikke |
|
B/A HORN |
 |
15A |
Tyverialarm-relé |
|
E-SHIFTER3 |
 |
7,5 A |
SBW-styringsenhet (shift-by-wire) |
|
TCU2 |
 |
10A |
TCM (Girstyringsmodul) |
|
SENSOR4 |
 |
10A |
[PHEV] Rensekontrollmagnetventil, oljestyringsventil nr. 1/2 (inntak/eksos), oljepumpemagnetventil, RCV (resirkulasjonsventilkontroll)-styremagnetventil, kjøleviftemotor [PHEV] Rensekontrollmagnetventil, oljestyringsventil nr. 1/2 (inntak/eksos), oljepumpemagnetventil, RCV (resirkulasjonsventilkontroll)-styremagnetventil, ELCM (kontrollmodul for fordampningslekkasje) |
|
SENSOR7 |
 |
15A |
Oksygensensor (opp) |
|
ECU1 |
 |
15A |
ECM (motorstyringsmodul) |
|
ECU3 |
 |
20A |
ECM (motorstyringsmodul) |
|
ABS4 |
 |
7,5 A |
IEB-enhet |
|
POWER OUTLET2 |
 |
20A |
Strømuttak på bakkonsoll |
|
POWER OUTLET1 |
 |
20A |
Strømuttak bagasjerom |
Se følgende tabell for relétype.
|
Relé-navn |
Type |
|---|---|
|
Fuel Pump Relay |
MICRO |
|
Battery C/Fan Relay |
MICRO |
|
PTC Heater #1 Relay |
MICRO |
|
B/Alarm Horn Relay |
MICRO |
|
PTC Heater #2 Relay |
MICRO |
|
Blower Relay |
MICRO |
|
Rear Heated Relay |
MINI |

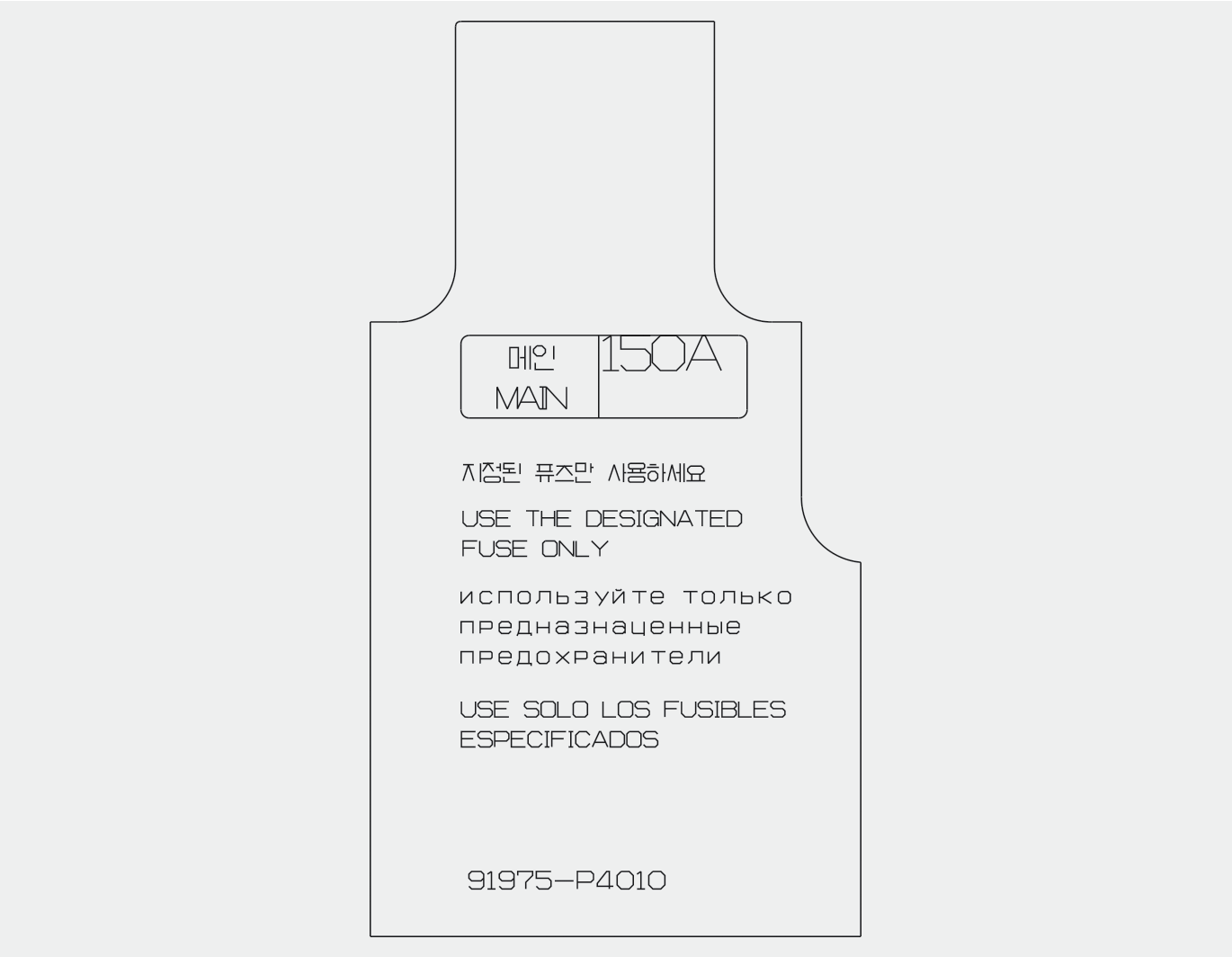

Sikringspanel for motorrom (batteripoldeksel)
