Biztosíték-/relétáblák ismertetése

A biztosítéktáblák/relétáblák fedelének belső oldalára ragasztott címkén látható a biztosítékok/relék neve és amperszáma.

MEGJEGYZÉS

Előfordulhat, hogy a kézikönyvben szereplő biztosítéktáblával kapcsolatos leírások közül nem mindegyik vonatkozik az Ön gépkocsijára. Az információk a nyomtatás időpontjára vonatkoznak. Ha gépkocsijában a biztosítéktáblát ellenőrzi, olvassa el a biztosítéktáblán szereplő címkét.

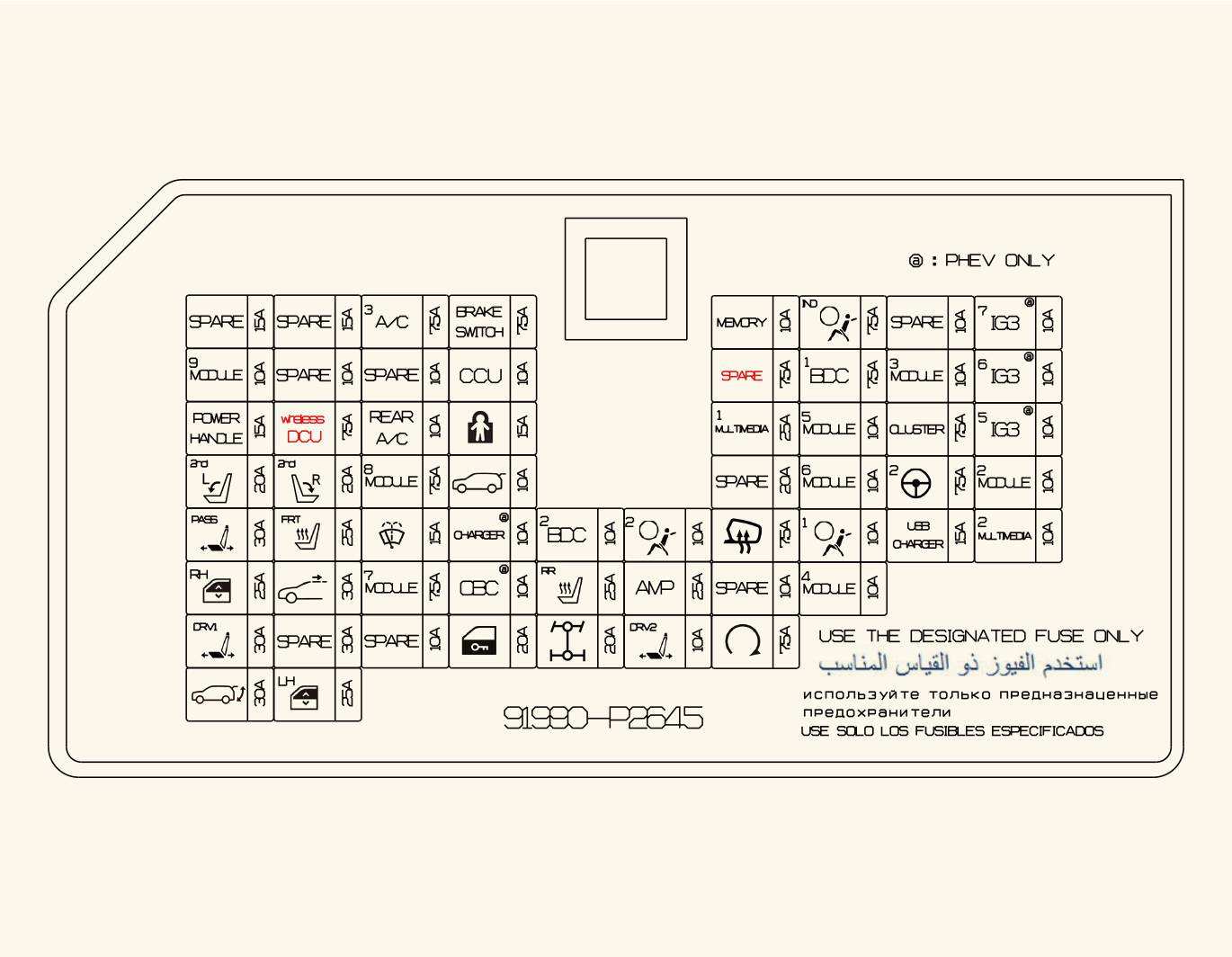

Vezető oldali biztosítéktábla

PDC

Biztosíték neve

Szimbólum

Biztosíték értéke

Védett áramkör

A/C3

7,5 A

MTC/DATC, ERJB (PTC 2. FŰTŐ RELÉ)

BRAKE SWITCH

7,5 A

BDC (Törzs Tartomány Vezérlő), Féklámpa kapcsolója

MEMORY

10A

Cluster, ISG LDC 450W, Hangulatfény egység, Baloldali/Jobboldali hangulatfény, BDC, Beépített kameraegység, HUD, MTC/DATC, ADAS PRK ECU, Hátsó légkondi kapcsoló

A/BAG IND

7,5 A

Fej feletti konzol

MODULE9

10A

OBD, Kulcs szolenoid, Vészvillogó kapcsoló, Többfunkciós kapcsoló, Esőérzékelő, UIP sziréna érzékelő, Elektromos ablak főkapcsoló, Vezetői külső fogó kapcsoló, Utas külső fogó kapcsoló, Elektromos csomagtérajtó, 1. elektromos ülésegység, Telematika egység (Oroszország esetén)

CCU

10A

CCU (Központi Kommunikációs Egység)

BDC1

7,5 A

BDC (Törzs Tartomány Vezérlő)

MODULE3

7,5 A

CCU (Központi Kommunikációs Egység), DCU (Adatcsatlakozási egység), Féklámpa kapcsolója

POWER HANDLE

15A

Tilt-Tele egység

wireless DCU

7,5 A

DCU (Adatcsatlakozási egység)

RR A/CON

10A

Hátsó légkondi kapcsoló, Hátsó légkondi fúvó motor

CHILD LOCK

15 A

Hátsó ajtó bal-/jobboldali gyerekzár

MULTI MEDIA1

25A

ISG LDC 200W, CCNC (Csatlakoztatott jármű navigációs fülke)

MODULE5

10A

Vezeték nélküli töltő, OBD, MTC/DATC, ECM/DCM tükör, Beépített kameraegység, CNCC (Csatlakoztatott jármű navigációs fülke), ISG LDC 200W/450W, 1. ülés elektromos ülésegység, Erősítő, HLLD (Fényszóró magasságállító készülék

CLUSTER

7,5 A

Műszerfal, HUD (Felső útmutató monitor)

2nd ROW SEAT FOLDING LH

20A

2. ülés üléshajtás indítókar, BAL

2nd ROW SEAT FOLDING RH

20A

2. ülés üléshajtás indítókar, JOBB

MODULE8

7,5 A

P_LBM (Parkolás-Lítiumos akkumulátor modul)

T/GATE OPEN

15A

Csomagtérajtó retesz

MODULE6

7,5 A

Többfunkciós kapcsoló, Elektromos ablakemelő főkapcsolója

MDPS2

7,5 A

MDPS (motoros szervokormány) egység

* Az MDPS (Motoros szervokormány) ugyanaz, mint az EPS (Elektromos szervokormány)

MODULE2

10A

CNCC (Csatlakoztatott jármű navigációs fülke), Billentyűzet, BDC (Törzs Terület Vezérlő), CCU (Központi Kommunikációs Egység), USB töltő, Beépített kameraegység, CNCC (Csatlakoztatott jármű navigációs fülke), MTC, DCU (Adatcsatlakozási egység), Felső konzol, ADAS Parkolási egység

P/SEAT PASS

30A

Elektromos utasülés kapcsoló motor

S/HEATER FRT

25A

1. sori ülésfűtés/-szellőztetés BAL/JOBB

WASHER

15A

Többfunkciós kapcsoló

BDC2

10A

BDC (Törzs Terület Vezérlő), Vezetőoldali külső fogó kapcsoló, Utasoldali külső fogó kapcsoló, ATM kar, Digitalkey 2.0 egység/érzékelő

A/BAG2

10A

Légzsák vezérlőegység

HEATED MIRROR

7,5 A

Külső tükör fűtött BAL/JOBB

A/BAG1

10A

Légzsák vezérlőegység

USB CHARGER

15A

Csomagtér USB töltő BAL/JOBB, 1. Ülés USB töltő BAL/JOBB

MULTI MEDAI2

10A

Műszerfal, HUD (Felső útmutató monitor), MTC, Vezeték nélküli töltő, ADAS Parkolási egység, Hátsó sarokradar BAL/JOBB

P/WINDOW RH

25A

Elektromos ablakemelő motor JOBB

SUNROOF

40 A

Panoráma napfénytető motor

S/HEATER RR

15A

2. sori ülés-fűtés BAL/JOBB

AMP

25A

Erősítő, ISG LDC 450W

MODULE4

10A

Elölnézeti kamera, Tilt-Tele egység, C/PAD kapcsoló, ADAS meghajtó egység, Hátsó sarokradar BAL/JOBB, 4WD ECU, DCU (Adagolási vezérlőegység), Konzol kapcsoló, ADAS PArkolási egység, Elülső radar, Elülső sarokradar BAL/JOBB

P/SEAT DRV1

30A

Elektromos ülésállító motor

DR LOCK

20A

Összes ajtózárás/-nyitás

4WD

20A

4WD ECU

P/SEAT DRV2

30A

Elektromos ülésállító motor

START

10A

Gyújtáskapcsoló

POWER

TAILGATE

15A

Elektromos csomagtérajtó egység

P/WINDOW LH

25A

Elektromos ablakemelő motor BAL

Motortéri biztosítéktábla

Motortér elosztóblokk

Biztosíték neve

Szimbólum

Biztosíték teljesítménye

Védett áramkör

COOLING FAN

80 A

Hűtőventilátor motor

GCU

60 A

[D2.2] GCU (Izzítás vezérlőegység)

B+2

50 A

PDC (Teljesítménytartomány vezérlő)

W/S Heated Glass LH

50 A

Fűtött szélvédőüveg BAL relé

DCU1

50 A

Motortér csatlakozódoboza (DCU relé)

BLOWER

50 A

Ventilátor relé

ABS1

40 A

ABS/ESC

ABS4

40 A

ABS/ESC

TRAILER1

50 A

Vontató modul

MDPS

100 A

MDPS (motoros szervokormány) egység

* Az MDPS (Motoros szervokormány) ugyanaz, mint az EPS (Elektromos szervokormány)

AUX BATT

60 A

Hátsó légkondi kapcsoló, Hátsó légkondi fúvómotor

B+3

60 A

PDC (Teljesítménytartomány vezérlő)

B+6

60 A

PCB blokk

W/S Heated Glass RH

50 A

Fűtött szélvédőüveg JOBB relé

REAR HEATED

40 A

Hátsó fűtött üveg relé

FUEL HEATER

40 A

[D2.2] Üzemanyagszűrő-fűtőrelé

E-SHIFTER1

30 A

SCU (vezetékes váltó) vezérlőegysége

B+1

50 A

PDC (Teljesítménytartomány vezérlő)

PTC HEATER2

60 A

[D2.2] PTC fűtőrelé2

ABS2

60 A

ABS/ESC

B+4

50 A

PDC (Teljesítménytartomány vezérlő)

FUEL PUMP

20 A

Üzemanyag-szivattyú relé

HEAD LAMP RH

20 A

Jobboldali fényszóró

HEAD LAMP LH

20 A

Baloldali fényszóró

MODULE1

10A

UIP (Ultrahangos behatolási védelem) sziréna

PTC HEATER1

60A

[D2.2] PTC fűtőrelé 1

TCU3

60 A

[D2.2] DCT TCU

EOP

60 A

[D2.2] EOP (elektromos olajpumpa)

B+5

50 A

PDC (Teljesítménytartomány vezérlő)

TRAILER2

20 A

Vontató modul

TRAILER3

20 A

Vontató modul

TCU1

15 A

[G2.5] TCU

AMS

10 A

Akkumulátor-érzékelő

E-SHIFTER2

10 A

SCU (vezetékes váltó) vezérlőegysége, Konzol kapcsoló

DCU2

20 A

[D2.2] DCU (Adagolás-vezérlő egység)

DCU3

20 A

[D2.2] DCU (Adagolás-vezérlő egység)

DCU4

20 A

[D2.2] DCU (Adagolás-vezérlő egység)

A/CON1

10 A

MTC/DATC
PCB blokk

Biztosíték neve

Szimbólum

Biztosíték teljesítménye

Védett áramkör

IG1

40 A

PCB blokk (IG1 relé, ACC relé)

IG2

40 A

PCB blokk (IG2 relé), Indító relé

FRT WIPER2

7,5 A

BDC (Törzs terület vezérlő), ECU (Motorvezérlő egység)

SENSOR6

20 A

[Smartstream D2.2] Első/Hátsó Nox érzékelő, PM Érzékelő

[Smartstream G3.5] Oxigénérzékelő (Fel2, Le2)

SENSOR1

20 A

[Smartstream D2.2] Első Nox érzékelő, Középső NOX Érzékelő

[Smartstream G2.5] gyújtótekercs #1/#2/#3/#4

[Smartstream G3.5 MPI] gyújtótekercs #1/#2/#3/#4/#5/#6

ECU2

10 A

ECU (Motorvezérlő egység)

SENSOR5

10 A

Üzemanyag-szivattyú relé

[Smartstream D2.2] Üzemanyag-szivattyú relé, Üzemanyagszűrő fűtő relé, Vezeték nyomásszabályozó szelep

SENSOR8

10 A

[Smartstream D2.2] GCU (Izzásszabályozó egység), Üzemanyag-szűrő fűtő

SENSOR9

20 A

[Smartstream D2.2] Nagynyomású szivattyú szívószelep

[Smartstream G3.5] ECU (Motorvezérlő egység)

[Smartstream G2.5] ECU (Motorvezérlő egység)

SENSOR3

20 A

ECU (Motorvezérlő egység)

SENSOR2

15 A

[Smartstream D2.2] Oxigénérzékelő (#1/#2)

[Smartstream G2.5] Oxigénérzékelő (Fel 1/Le 1)

[Smartstream G3.5] Oxigénérzékelő (Fel/Le)

FRT WIPER1

30 A

PCB blokk (Első ablaktörlő relé magas, alacsony)

RR WIPER

15 A

PCB blokk (hátsó ablaktörlő relé)

HORN

15 A

PCB blokk (kürt relé)

A/CON2

10 A

PCB blokk (légkondi kompresszor relé)

B/ALARM HORN

15 A

PCB blokk (lopásjelző kürt relé)

E-SHIFTER3

7,5 A

SCU (vezetékes váltó) vezérlőegysége, Konzol kapcsoló

TCU2

10 A

[Smartstream D2.2] DCT TCM (Sebességváltó vezérlőmodul), ATM kar

SENSOR4

10 A

Hűtőventilátor

[Smartstream D2.2] Olajhűtő sugár szolenoid, Elektromos vízszivattyú, Féklámpa kapcsolója, Olajszint érzékelő

[Smartstream G2.5] Változtatható szívószelep, Folyamatos vezérműtengely-vezérlő szelep, Elektromos termosztát,Tisztításvezérlő szelep

[Smartstream G3.5] - Változtatható szívószelep, Folyamatos vezérműtengely-vezérlő, Változtatható olajszivattyú, Tisztításvezérlő szelep

SENSOR7

15 A

[Smartstream D2.2] Elektromos VGT, PTC fűtős fúvás, Olajszivattyú szelep, EGR hűtőszelep, PTC fűtőrelé

[Smartstream G2.5 MPI] Injektor #1/#2/#3/#4

[Smartstream G3.5 MPI] Injektor #1/#2/#3/#4/#5/#6

ECU1

15 A

ECU (Motorvezérlő egység)

ABS3

7,5 A

ESP (Elektronikai stabilitás program) vezérlőmodul

POWER OUTLET2

20 A

Hátsó Konzol Elektromos Csatlakozóaljzat

POWER OUTLET1

20 A

Csomagtér tápkimenete
Relé

A relétípushoz lásd a következő táblázatot.

Relé neve

Szimbólum

TÍPUS

DCU Relay

MIKRO

Start Relay

MIKRO

Fuel Pump Relay

MIKRO

W/S Heated Glass #2 Relay

MIKRO

Fuel Filter Heating Relay

MIKRO

PTC Heater #1 Relay

MIKRO

PTC Heater #2 Relay

MIKRO

W/S Heated Glass #1 Relay

MIKRO

Blower Relay

MINI

Rear Heated Relay

MIKRO

Motortér biztosítéktáblája (akkumulátor termináljainak burkolata)
