Afstellen koplampen en mistlampen voor (Europa)

Koplampen afstellen

Stationwagon

CUV

Pomp de banden tot de gewenste bandenspanning op en haal alle lading uit de auto behalve de bestuurder, reserveband en gereedschap.

Zet de auto op een vlakke vloer.

Teken verticale lijnen (door de middelpunten van elk van de koplampen) en een horizontale lijn (door de middelpunten van de koplampen) op het scherm.

Controleer of de accu voldoende geladen is, schakel de koplampen in en stel de koplampen zo af dat het helderste gedeelte van de lichtbundel op de horizontale en verticale lijnen valt.

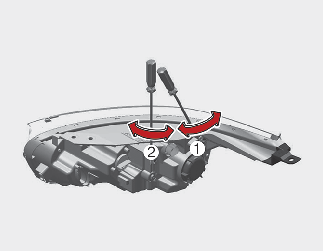

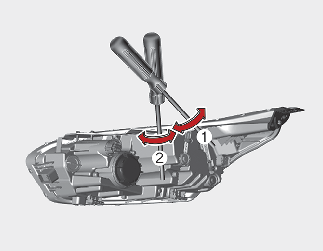

Draai de schroevendraaier (1) rechtsom of linksom om de dim- en grootlichtbundel naar links of rechts te verstellen. Draai de schroevendraaier (2) rechtsom of linksom om de dim- of grootlichtbundel omhoog of omlaag te verstellen.

Mistlamp voor afstellen - CUV

De mistlamp voor kan op dezelfde manier worden afgesteld als de koplampen.
Stel de mistlampen af bij een voldoende geladen accu en normaal functionerende lampen.

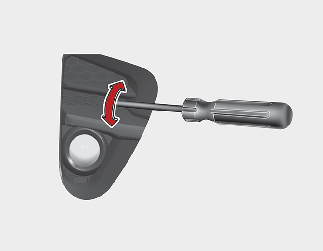

Draai de schroevendraaier rechtsom of linksom om de mistlamp voor omhoog of omlaag te verstellen.

Afstelpunt

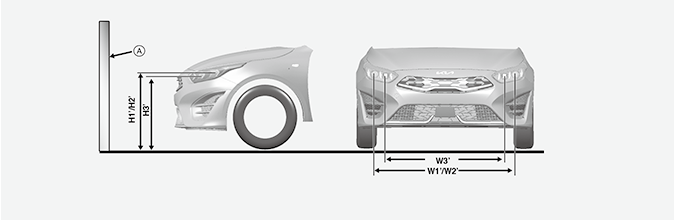

Stationwagon (standaardmodel)

* A: Scherm

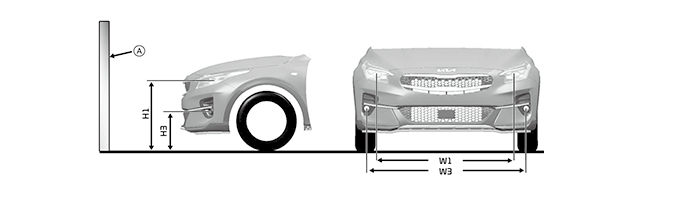

CUV (16/18 inch-band)

* A: Scherm

Stationwagon

Staat van de auto	Koplamp (LED)
	Grondspeling		Afstand tussen lampen
	Dim/Grootlicht	Mistlamp	Dim/Grootlicht	Mistlamp
	H1'/H2'	H3'	W1'/W2'	W3'
zonder bestuurder [mm	706	686	1.404	1.191
met bestuurder [mm]	700	682	1.404	1.191

CUV (16 in-band)

Staat van de auto	Koplamp (LED)		Mistvoorlicht (Gloeilamp)
	Grondspeling	Afstand tussen lampen	Grondspeling	Afstand tussen lampen
	Dim/Grootlicht	Dim/Grootlicht	H3	W3
	H1	W1	H3	W3
zonder bestuurder [mm]	743	1.339	423	1.547
met bestuurder [mm]	737	1.339	429	1.547

CUV (18 in-band)

Staat van de auto	Koplamp (LED)		Mistvoorlicht (Gloeilamp)
	Grondspeling	Afstand tussen lampen	Grondspeling	Afstand tussen lampen
	Dim/Grootlicht	Dim/Grootlicht	H3	W3
	H1	W1	H3	W3
zonder bestuurder [mm]	754	1.339	435	1.547
met bestuurder [mm]	748	1.339	429	1.547

Koplamp dimlicht (LHD voertuig)

Op basis van 10 m-scherm

A: As van auto

B: Verticale lijn door middelpunt van linker koplamp

C: Verticale lijn door middelpunt van rechter koplamp

D: Horizontale lijn door middelpunt van koplamp

E: Grond

F: Knik

Stel het dimlicht af terwijl één bestuurder (75 kg) in de auto zit.

De knik moet worden geprojecteerd op de plaats van de knik in de afbeelding.

De knik moet eerst gelijklopen met de horizontale lijn en daarna overeenstemmen met de verticale lijn.

Als de auto is uitgerust met koplamphoogteregeling, zet dan de schakelaar van de koplamphoogteregeling op 0.

* Als afstelling vereist is, pas het richtpunt dan aan na de meting van de grondspeling van een voertuig. Kia raadt aan om een officiële Kia-dealer/servicepartner te bezoeken. Dit is omdat het kan verschillen van de werkelijke grondspeling van een voertuig.

Mistlamp vóór

Op basis van 10 m-scherm

A: As van auto

B: Verticale lijn door middelpunt van linker mistlamp

C: Verticale lijn door middelpunt van rechter mistlamp

D: Horizontale lijn door middelpunt van mistlamp

E: Grond

F: Knik

G: Bovengrens

Schakel de mistlamp vooraan in zonder dat de bestuurder in de auto zit.

De knik moet worden geprojecteerd binnen het toegestane bereik (gearceerd gebied).
