ISOFIX-kiinnikkeet ja ylähihnakiinnitys (ISOFIX-kiinnitysjärjestelmä) lapsille
ISOFIX-järjestelmä pitää lasten turvajärjestelmän paikoillaan ajon aikana ja onnettomuudessa. Tämä järjestelmä on suunniteltu helpottamaan lasten turvajärjestelmän asennusta ja pienentämään sen virheellisen asentamisen mahdollisuutta. ISOFIX-järjestelmässä käytetään kiinnityspisteitä autossa ja kiinnikkeitä lasten turvajärjestelmässä. ISOFIX-järjestelmä poistaa tarpeen kiinnittää lasten turvajärjestelmä takaistuimiin turvavöillä.
ISOFIX-kiinnityspisteet ovat autoon kiinteästi kuuluvia metallitankoja. Jokaisessa ISOFIX-istumapaikassa on kaksi alakiinnikettä, joihin voi asentaa alakiinnikkeellisen lasten turvajärjestelmän.
Käyttääksesi ISOFIX-järjestelmää autossasi sinulla on oltava turvaistuin, jossa on ISOFIX-kiinnittimet.
Lasten turvajärjestelmän valmistaja toimittaa ohjeet siitä, miten lasten turvajärjestelmän kiinnikkeitä ISOFIX-kiinnityspisteisiin käytetään.

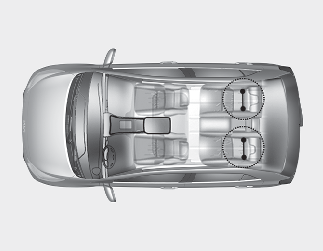

ISOFIX-kiinnityspisteet on asennettu takaistuimen vasempaan ja oikeaan reunapaikkaan. Niiden sijainnit näkyvät kuvassa.
Älä yritä asentaa turvajärjestelmää takaistuimen keskikohdalle ISOFIX-kiinnikkeiden avulla. Tässä istuimessa ei ole ISOFIX-kiinnikkeitä. Turvaistuimen asennus keski-istuimelle reunapaikkojen kiinnikkeillä voi vaurioittaa kiinnikkeitä.

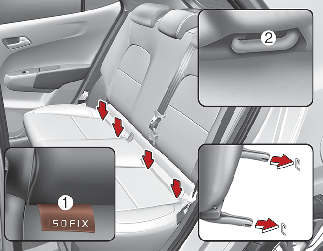

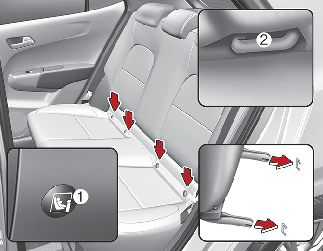

ISOFIX-kiinnitykset sijaitsevat oikean ja vasemman takaistuimen istuinpaikan selkänojan ja istuintyynyn välissä ja ne on merkitty symboleilla.
* 1: ISOFIX-kiinnikkeen paikan ilmaisin (tyyppi A-
, Tyyppi B-
) 2: ISOFIX -ankkuri
Lasten turvaistuimen kiinnittäminen ”ISOFIX-kiinnitysjärjestelmällä”
Asenna i-Size- tai ISOFIX-yhteensopiva lasten turvajärjestelmä toiseen takaistuimen reunapaikoista:
-
Siirrä turvavyön solki pois ISOFIX-kiinnikkeiden kohdalta.
-
Siirrä kiinnityspisteistä pois kaikki muut esineet, jotka voivat estää lasten turvajärjestelmän turvallisen kytkennän ISOFIX-kiinnityspisteisiin.
-
Aseta lasten turvajärjestelmä auton istuimelle ja kiinnitä se ISOFIX-kiinnityspisteisiin turvajärjestelmän valmistajan ohjeiden mukaisesti.
-
Noudata turvajärjestelmän valmistajan ohjeita ISOFIX-turvajärjestelmän oikeasta asennuksesta ISOFIX-kiinnikkeisiin.
Noudata seuraavia varotoimia käyttäessäsi ISOFIX-järjestelmää:
-
Lue kaikki lasten turvaistuinjärjestelmän mukana toimitetut asennusohjeet ja noudata niitä.
-
Estä lasta kurottelemasta sisäänvetämättömiä turvavöitä ja tarttumasta niihin kiinnittämällä kaikki takaistuimen käyttämättömät turvavyöt ja viemällä vyöt lapsen takaa. Lapsi voi kuristua, jos olkavyö kiertyy kaulan ympäri ja turvavyö kiristyy.
-
Yhteen kiinnityspisteeseen EI SAA KOSKAAN kiinnittää useaa lasten turvaistuinjärjestelmää. Tämä voi aiheuttaa kiinnikkeen tai kiinnityksen löystymisen tai murtumisen.
-
Anna jälleenmyyjäsi aina tarkistaa ISOFIX-järjestelmä onnettomuuden jälkeen. Onnettomuus voi vaurioittaa ISOFIX-järjestelmää, jolloin se ei enää varmista turvajärjestelmän kiinnipysymistä.

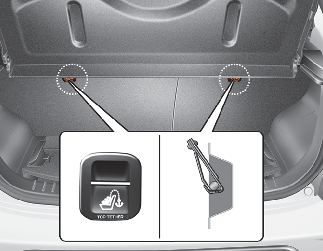

Lasten turvaistuimen kiinnittäminen ”ylähihnakiinnike”-järjestelmällä
Lasten turvajärjestelmien ylähihnakiinnitysjärjestelmä on takaistuinten selkänojien takana.
-

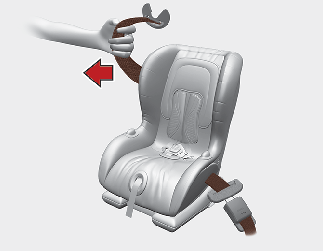

Vedä turvajärjestelmän ylähihna selkänojan yli. Aseta ylävyön hihna lasten turvajärjestelmän valmistajan ohjeiden mukaisesti.
-

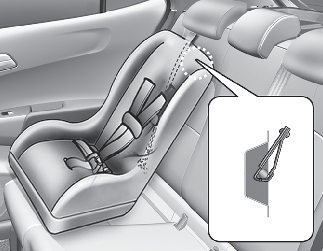

Kytke ylähihna ylähihnan kiinnityspisteeseen ja kiinnitä lasten turvajärjestelmä tiukasti istuimeen kiristämällä ylähihna sitten lasten turvajärjestelmän valmistajan ohjeiden mukaisesti.
Noudata seuraavia varotoimia asentaessasi ylähihnaa:
-
Lue kaikki lasten turvaistuinjärjestelmän mukana toimitetut asennusohjeet ja noudata niitä.
-
Yhteen ISOFIX-ylähihnakiinnityspisteeseen EI SAA KOSKAAN kiinnittää useaa lasten turvaistuinjärjestelmää. Tämä voi aiheuttaa kiinnityspisteen tai kiinnikkeen löystymisen tai murtumisen.
-
Älä liitä ylähihnaa mihinkään muuhun kuin ylähihnan kiinnityspisteeseen. Se ei ehkä toimi oikein, jos se kiinnitetään johonkin muuhun.
-
Lasten turvajärjestelmien kiinnityspisteet on suunniteltu kestämään vain sellaisia kuormia, joita niihin kohdistuu, kun lasten turvajärjestelmä on kiinnitetty oikein.
Niitä ei saa missään tapauksessa käyttää aikuisten turvavöitä tai varusteita varten, tai muiden esineiden tai laitteiden kiinnittämiseen autossa.
Kunkin istumapaikan sopivuus ISOFIX-turvajärjestelmälle ECE-määräysten mukaisesti
|
Massaryhmä |
Kokoluokka |
Kiinnitys |
Auton ISOFIX-kiinnityspaikat |
|||
|---|---|---|---|---|---|---|
|
1. |
2. rivi |
|||||
|
Matkustaja |
Vasen puoli |
Keski |
Oikea puoli |
|||
|
Kantokoppa |
F |
ISO/L1 |
Ei sovellu |
X |
Ei sovellu |
X |
|
G |
ISO/L2 |
Ei sovellu |
X |
Ei sovellu |
X |
|
|
0: Enintään 10 kg |
E |
ISO/R1 |
Ei sovellu |
IL |
Ei sovellu |
IL |
|
0+: ENINTÄÄN 13 kg |
E |
ISO/R1 |
Ei sovellu |
IL |
Ei sovellu |
IL |
|
D |
ISO/R2 |
Ei sovellu |
IL* |
Ei sovellu |
IL* |
|
|
C |
ISO/R3 |
Ei sovellu |
X |
Ei sovellu |
X |
|
|
I : 9–18 kg |
D |
ISO/R2 |
Ei sovellu |
IL* |
Ei sovellu |
IL* |
|
C |
ISO/R3 |
Ei sovellu |
X |
Ei sovellu |
X |
|
|
B |
ISO/F2 |
Ei sovellu |
IUF, IL |
Ei sovellu |
IUF, IL |
|
|
B1 |
ISO/F2X |
Ei sovellu |
IUF, IL |
Ei sovellu |
IUF, IL |
|
|
A |
ISO/F3 |
Ei sovellu |
IUF, IL |
Ei sovellu |
IUF, IL |
|
IUF = Sopii tälle massaryhmälle hyväksytylle yleisluokan ISOFIX-turvajärjestelmälle, jossa lapsi on kasvot menosuuntaan.
IL* = Sopii tietylle, oheisessa luettelossa ilmoitetulle ISOFIX-turvajärjestelmälle (turvaistuin).
-
Kuljettajan etuistuin: Istuinkorkeuden on oltava korkeimmassa asennossa. (Jos korkeudensäätölaitetta ei ole, istuin tulee siirtää 10 mm keskiasennosta eteenpäin.)
-
Etumatkustajan istuin: Istuin tulee siirtää etuasentoon.
IL = Sopii tietylle, oheisessa luettelossa ilmoitetulle ISOFIX-turvajärjestelmälle (turvaistuin). Nämä ISOFIX-turvaistuimet kuuluvat luokkaan ”ajoneuvokohtainen”, ”rajoitettu” tai ”puoli-yleismallinen”.
X = ISOFIX-kiinnityspaikka ei sovi tämän massaryhmän ja/tai kokoluokan ISOFIX-turvaistuimen kiinnittämiseen.
A - ISO/F3: Korkea kasvot menosuuntaan asennettava lasten turvajärjestelmä (korkeus 720 mm)
B - ISO/F2: Matala kasvot menosuuntaan asennettava lasten turvajärjestelmä (korkeus 650 mm)
B1 - ISO/F2X: Matala kasvot menosuuntaan asennettava lasten turvajärjestelmä (korkeus 650 mm)
C - ISO/R3: Selkä menosuuntaan asennettava lasten turvajärjestelmä, suuri koko
D - ISO/R2: Selkä menosuuntaan asennettava lasten turvajärjestelmä, pieni koko
E - ISO/R1: Selkä menosuuntaan asennettava vauvan turvajärjestelmä
F - ISO/L1: Sivuttain asennettava lasten turvajärjestelmä (kantokoppa), vasen
G - ISO/L2: Sivuttain asennettava lasten turvajärjestelmä (kantokoppa), oikea
Lasten turvajärjestelmän kiinnittäminen lantio/olkavyön avulla
Jos ei käytetä ISOFIX-järjestelmää, kaikki lasten turvajärjestelmät on kiinnitettävä takaistuimelle turvavyön lantio-osan avulla.
Lastenistuinjärjestelmän asentaminen lantio/olkavyön avulla
Asenna lasten turvajärjestelmä takaistuimille seuraavasti:
-
Sijoita turvajärjestelmä takaistuimelle ja vedä lantio/olkavyö turvajärjestelmän ympäri tai läpi turvajärjestelmän valmistajan ohjeiden mukaisesti.
Varmista, että turvavyö ei ole kiertynyt.
-
Kiinnitä lantio/olkavyön salpa solkeen. Varmista, että kuulet selkeän naksahduksen. Sijoita vapautuspainike niin, että sitä on helppo käyttää hätätilanteessa.
-
Kiristä turvavyötä mahdollisimman paljon vetämällä sitä alaspäin turvajärjestelmässä ja syöttämällä sitä samalla takaisin sisäänvetolaitteeseen.
-
Varmista, että turvavyö pitää lasten turvajärjestelmän tiukasti paikoillaan työntämällä ja vetämällä turvajärjestelmää.
Jos lasten turvaistuimesi valmistaja suosittelee ylähihnan käyttöä lantio/olkavyön kanssa.
Irrota turvajärjestelmä painamalla soljen vapautuspainiketta ja vetämällä lantio-/olkavyö sitten pois turvajärjestelmästä ja antamalla vyön vetäytyä kokonaan sisään.
Kunkin istumapaikan sopivuus yleisluokan turvavyötä käyttävälle lasten turvajärjestelmälle ECE-määräysten mukaisesti (kahden (2) hengen takaistuin, Eurooppa)
Käytä virallisesti hyväksyttyjä ja lapsillesi sopivia lasten turvajärjestelmiä. Käyttäessäsi lasten turvajärjestelmää, katso seuraava taulukko.
|
Massaryhmä |
Istumapaikka |
||||
|---|---|---|---|---|---|
|
Etumatkustajan reunapaikka |
Toinen rivi |
||||
|
Turvatyyny käytössä |
Turvatyyny ei käytössä |
Reunapaikka vasen |
Reunapaikka oikea |
||
|
Ryhmä 0 (0–9 kuukautta) |
enintään 10 kg |
X |
U* |
U |
U |
|
Ryhmä 0+ (0–2 vuotta) |
enintään 13 kg |
X |
U* |
U |
U |
|
Ryhmä I (9 kuukautta–4 vuotta) |
9–18 kg |
X |
U* |
U |
U |
|
Ryhmä II (15–25kg) |
15–25kg |
UF |
U* |
U |
U |
|
Ryhmä III (22–36kg) |
22–36kg |
UF |
U* |
U |
U |
U = Sopii tälle massaryhmälle hyväksytylle yleisluokan lasten turvajärjestelmälle.
U* = Sopii yleisluokan lasten turvajärjestelmille, kun istuimen selkänoja on pystysuorassa asennossa
UF = Sopii tälle massaryhmälle hyväksytylle kasvot menosuuntaan asennettavalle yleisluokan turvajärjestelmälle.
L = Sopii tietylle, oheisessa luettelossa ilmoitetulle turvajärjestelmälle. Nämä turvaistuimet kuuluvat luokkaan ”ajoneuvokohtainen”, ”rajoitettu” tai ”puoli-yleismallinen”.
B = Tälle massaryhmälle hyväksytty kiinteä turvavyö.
X = Istuimen paikka ei sovi tämän massaryhmän lapsille.
* Älä koskaan asenna tukijalalla varustettua lasten turvajärjestelmää toisen istuinrivin keskiosaan.
Kunkin istumapaikan sopivuus yleisluokan turvavyötä käyttävälle lasten turvajärjestelmälle ECE-määräysten mukaisesti (kolmen (3) hengen takaistuin, Eurooppa)
Käytä virallisesti hyväksyttyjä ja lapsillesi sopivia lasten turvajärjestelmiä. Käyttäessäsi lasten turvajärjestelmää, katso seuraava taulukko.
|
Massaryhmä |
Istumapaikka |
|||||
|---|---|---|---|---|---|---|
|
Etumatkustajan reunapaikka |
Toinen rivi |
|||||
|
Turvatyyny käytössä |
Turvatyyny ei käytössä |
Reunapaikka vasen |
Keskipaikka (3-PISTETURVAVYÖ) |
Reunapaikka oikea |
||
|
Ryhmä 0 (0–9 kuukautta) |
enintään 10 kg |
X |
U* |
U |
X |
U |
|
Ryhmä 0+ (0–2 vuotta) |
enintään 13 kg |
X |
U* |
U |
X |
U |
|
Ryhmä I (9 kuukautta–4 vuotta) |
9–18 kg |
X |
U* |
U |
X |
U |
|
Ryhmä II (15–25kg) |
15–25kg |
UF |
U* |
U |
X |
U |
|
Ryhmä III (22–36kg) |
22–36kg |
UF |
U* |
U |
X |
U |
U = Sopii tälle massaryhmälle hyväksytylle yleisluokan lasten turvajärjestelmälle.
U* = Sopii yleisluokan lasten turvajärjestelmille, kun istuimen selkänoja on pystysuorassa asennossa
UF = Sopii tälle massaryhmälle hyväksytylle kasvot menosuuntaan asennettavalle yleisluokan turvajärjestelmälle.
L = Sopii tietylle, oheisessa luettelossa ilmoitetulle turvajärjestelmälle. Nämä turvaistuimet kuuluvat luokkaan ”ajoneuvokohtainen”, ”rajoitettu” tai ”puoli-yleismallinen”.
B = Tälle massaryhmälle hyväksytty kiinteä turvavyö.
X = Istuimen paikka ei sovi tämän massaryhmän lapsille.
* Älä koskaan asenna tukijalalla varustettua lasten turvajärjestelmää toisen istuinrivin keskiosaan.
Kunkin istumapaikan sopivuus yleisluokan turvavyötä käyttävälle lasten turvajärjestelmälle ECE-määräysten mukaisesti (paitsi Eurooppa)
Käytä virallisesti hyväksyttyjä ja lapsillesi sopivia lasten turvajärjestelmiä. Käyttäessäsi lasten turvajärjestelmää, katso seuraava taulukko.
|
Massaryhmä |
Istumapaikka |
||||||
|---|---|---|---|---|---|---|---|
|
Etumatkustajan reunapaikka |
Toinen rivi |
||||||
|
Turvatyyny käytössä |
Turvatyyny ei käytössä |
Reunapaikka vasen |
Keskipaikka (3-PISTETURVAVYÖ) |
Keskipaikka (2-PISTETURVAVYÖ) |
Reunapaikka oikea |
||
|
Ryhmä 0 (0–9 kuukautta) |
enintään 10 kg |
X |
U* |
U |
X |
X |
U |
|
Ryhmä 0+ (0–2 vuotta) |
enintään 13 kg |
X |
U* |
U |
X |
X |
U |
|
Ryhmä I (9 kuukautta–4 vuotta) |
9–18 kg |
X |
U* |
U |
X |
X |
U |
|
Ryhmä II (15–25kg) |
15–25kg |
UF |
U* |
U |
X |
X |
U |
|
Ryhmä III (22–36kg) |
22–36kg |
UF |
U* |
U |
X |
X |
U |
U = Sopii tälle massaryhmälle hyväksytylle yleisluokan lasten turvajärjestelmälle.
U* = Sopii yleisluokan lasten turvajärjestelmille, kun istuimen selkänoja on pystysuorassa asennossa
UF = Sopii tälle massaryhmälle hyväksytylle kasvot menosuuntaan asennettavalle yleisluokan turvajärjestelmälle.
L = Sopii tietylle, oheisessa luettelossa ilmoitetulle turvajärjestelmälle. Nämä turvaistuimet kuuluvat luokkaan ”ajoneuvokohtainen”, ”rajoitettu” tai ”puoli-yleismallinen”.
B = Tälle massaryhmälle hyväksytty kiinteä turvavyö.
X = Istuimen paikka ei sovi tämän massaryhmän lapsille.
* Älä koskaan asenna tukijalalla varustettua lasten turvajärjestelmää toisen istuinrivin keskiosaan.
I-koon lasten turvajärjestelmä – ECE-määräysten mukainen
|
Massaryhmä |
Istumapaikka |
|||
|---|---|---|---|---|
|
Etumatkustajan reunapaikka |
Toinen rivi |
|||
|
Reunapaikka vasen |
Keski |
Reunapaikka oikea |
||
|
i-koon lasten turvajärjestelmät |
X |
i-U |
X |
i-U |
i-U = Sopii kasvot tai selkä menosuuntaan asennettaville i-koon yleiskäyttöisille lasten turvajärjestelmille
i-UF = Sopii vain kasvot menosuuntaan asennettaville i-koon yleiskäyttöisille lasten turvajärjestelmille
X = Istuimen paikka ei sovi i-koon lasten turvaistuimelle.
* i-koon lasten turvaistuimen asentaminen
-
Kuljettajan etuistuin: Istuinkorkeuden on oltava korkeimmassa asennossa. (Jos korkeudensäätölaitetta ei ole, istuin tulee siirtää 10 mm keskiasennosta eteenpäin.)
-
Etumatkustajan istuin: Istuin tulee siirtää etuasentoon.
Suositeltavat lasten turvajärjestelmät - Euroopassa
|
Massaryhmä |
Nimi |
Valmistaja |
Kiinnityksen tyyppi |
ECE-R44 Hyväksyntänro |
|---|---|---|---|---|
|
Ryhmä 0-1 |
iZi Combi X4 ISOfix |
BeSafe |
ISOFIX-kiinnitteinen, tukijalalla varustettu, taaksepäin suunnattava, SIP+ EI käytössä |
ECE R44-04 4201 |
|
Ryhmä I |
Duo Plus |
Britax Römer |
Kasvot menosuuntaan asennettava, ISOFIX ja ylähihna |
E1 04301133 |
|
Ryhmä II |
KidFix II XP |
Britax Römer |
Kasvot menosuuntaan asennettava, ISOFIX ja auton vyö |
E1 04301323 |
|
Ryhmä III |
Junior III |
Graco |
Kasvot menosuuntaan asennettava auton vyöllä |
E11 03.44.164 E11 03.44.165 |
* Graco Junior III:a käytetään ilman selkänojaa
Turvaistuinvalmistajien tietoja
Britax Römer http://www.britax.com
Graco http://www.gracobaby.com
BeSafe https://www.besafe.com/
