Ajovalojen ja etusumuvalon suuntaus (Euroopassa)
Ajovalojen suuntaus
-
Täytä renkaat määritettyihin paineisiin ja poista autosta muu kuorma kuin kuljettaja, vararengas ja työkalut.
-
Auto on sijoitettava tasaiselle alustalle.
-
Piirrä taustalle pystysuorat viivat (jotka kulkevat kunkin ajovalon lampun keskipisteen kautta) ja vaakasuora viiva (joka kulkee ajovalojen lamppujen keskipisteen kautta).
-
Kun ajovalot ja akku ovat normaalissa kunnossa, kohdista ajovalot siten, että kirkkain osa osuu vaaka- ja pystysuorille viivoille.
-

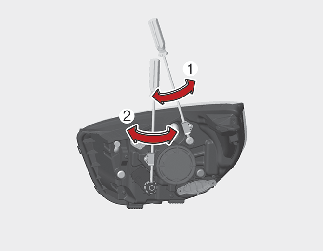

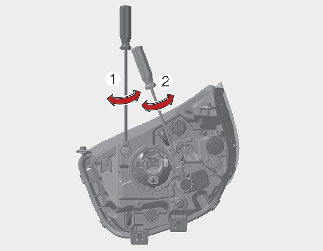

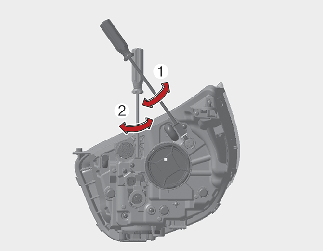

Suuntaa lähi- ja pitkät valot vasemmalle tai oikealle kiertämällä ruuvia (1) myötäpäivään tai vastapäivään. Suuntaa lähi- ja pitkät valot ylös tai alas kiertämällä ruuvia (2) myötäpäivään tai vastapäivään.
Etusumuvalon lampun suuntaaminen
Etusumuvalot voidaan suunnata samalla tavalla kuin ajovalojen lamput.
Kun etusumuvalot ja akku ovat normaalikunnossa, suuntaa etusumuvalot.

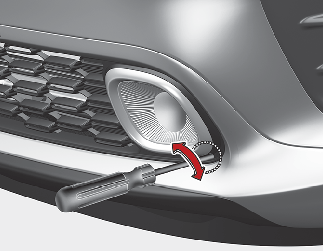

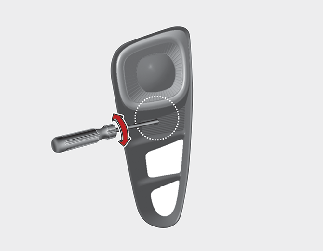

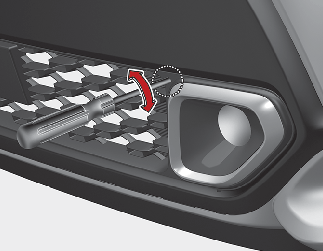

Suuntaa etusumuvaloa ylös tai alas kiertämällä ruuvia myötäpäivään tai vastapäivään.

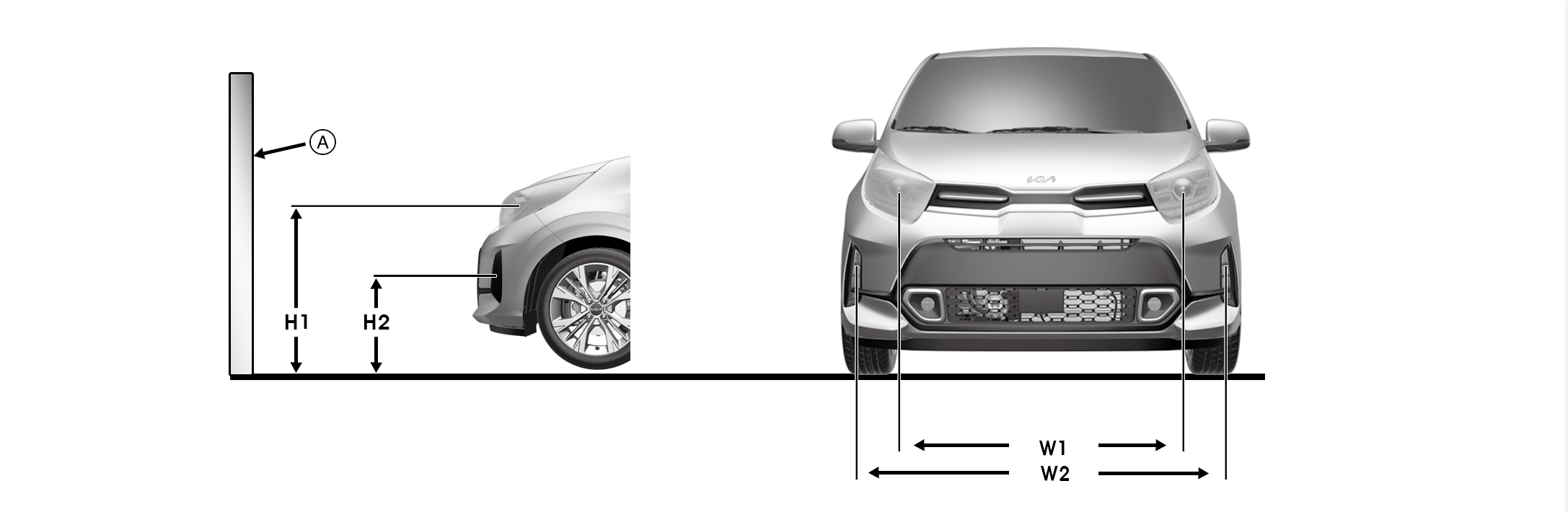

* A : Näyttö
Yksikkö: mm (tuumaa)
|
Auton tila |
Ajovalo (MFR-tyyppinen) |
Ajovalo (projektiotyyppinen) |
Ajovalo (BI-function-tyyppinen) |
|||
|---|---|---|---|---|---|---|
|
Korkeus maasta |
Lamppujen välinen etäisyys |
Korkeus maasta |
Lamppujen välinen etäisyys |
Korkeus maasta |
Lamppujen välinen etäisyys |
|
|
Lähi-/kaukovalot |
Lähi-/kaukovalot |
Lähi-/kaukovalot |
Lähi-/kaukovalot |
Lähi-/kaukovalot |
Lähi-/kaukovalot |
|
|
H1 |
W1 |
H1' |
W1' |
H1'' |
W1'' |
|
|
Ilman kuljettajaa / [mm (tuumaa)] |
755 (29.7) |
1 060 (41,7) |
768 (30,2) |
1 117 (44,0) |
753 (29,6) |
1 098 (43,2) |
|
Kuljettajan kanssa / [mm (tuumaa)] |
745 (29.3) |
1 060 (41,7) |
758 (29,8) |
1 117 (44,0) |
743 (29,3) |
1 098 (43,2) |
|
Auton tila |
Etusumuvalo (Tyyppi A) |
Etusumuvalo (Tyyppi B) |
Etusumuvalo (Tyyppi C) |
|||
|---|---|---|---|---|---|---|
|
Korkeus maasta |
Lamppujen välinen etäisyys |
Korkeus maasta |
Lamppujen välinen etäisyys |
Korkeus maasta |
Lamppujen välinen etäisyys |
|
|
H2 |
W2 |
H2' |
W2' |
H2'' |
W2'' |
|
|
Ilman kuljettajaa / [mm (tuumaa)] |
495 (19.5) |
1 336 (52,6) |
318 (12,5) |
846 (33,3) |
332 (13,1) |
925 (36,4) |
|
Kuljettajan kanssa / [mm (tuumaa)] |
485 (19.1) |
1 336 (52,6) |
308 (12,1) |
846 (33,3) |
322 (12,7) |
925 (36,4) |

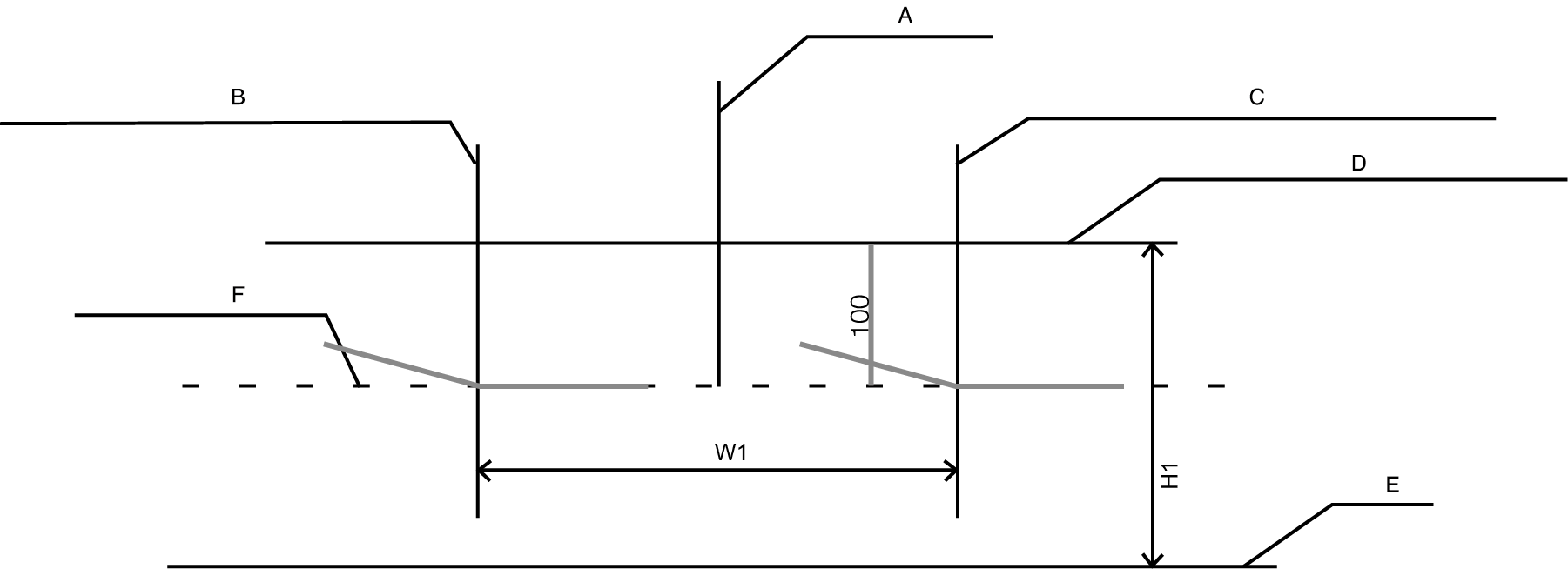

A : Auton akseli
B: Pystysuora linja vasemman ajovalon polttimon keskeltä
C: Pystysuora linja oikean ajovalon polttimon keskeltä
D: Vaakasuora viiva ajovalon polttimon keskellä
E: Maa
F: Leikkauslinja
-
Kytke lähivalot päälle ilman, että ajoneuvossa on kuljettajaa.
-
Leikkauslinjan on kohdistuttava kuvassa esitettyyn leikkauslinjaan.
-
Suunnattaessa lähivaloja pystysuora suuntaus on säädettävä vaakasuoran suuntauksen jälkeen.
-
Jos ajovalojen tasauslaite kuuluu varusteisiin, säädä ajovalot tasauslaitteen kytkin 0-asennossa.

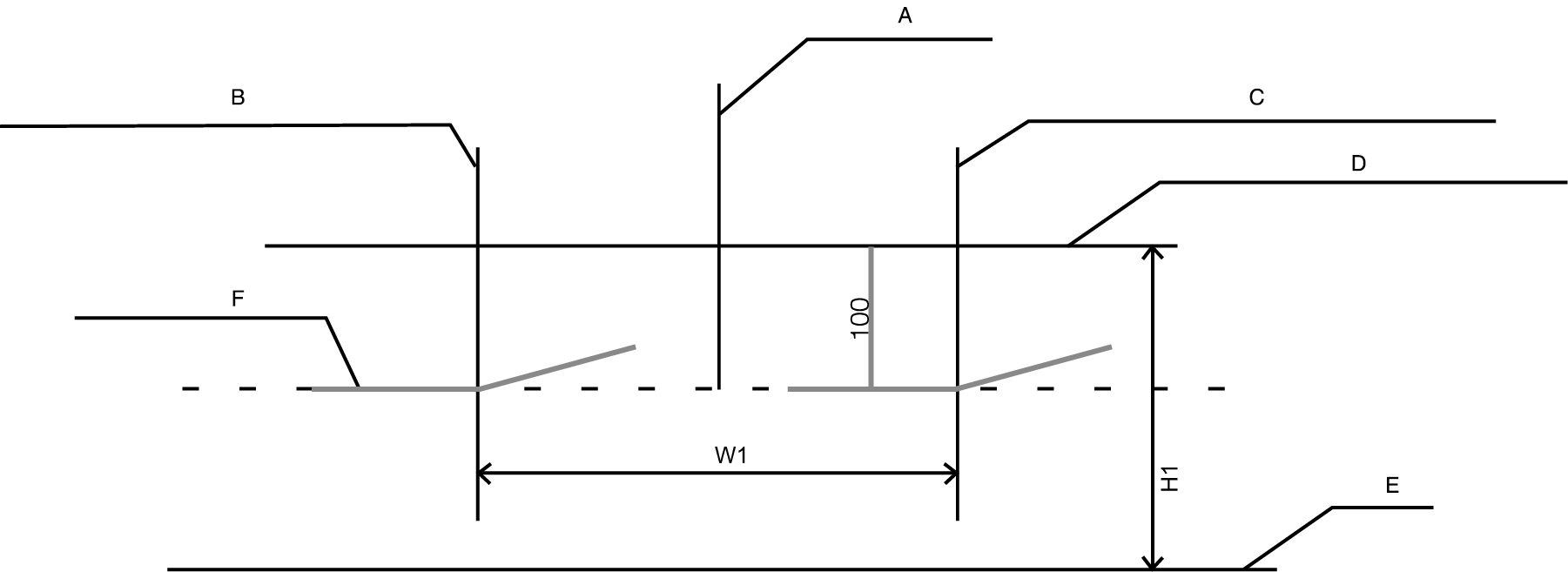

A : Auton akseli
B: Pystysuora linja vasemman ajovalon polttimon keskeltä
C: Pystysuora linja oikean ajovalon polttimon keskeltä
D: Vaakasuora viiva ajovalon polttimon keskellä
E: Maa
F: Leikkauslinja
-
Kytke lähivalot päälle ilman, että ajoneuvossa on kuljettajaa.
-
Leikkauslinjan on kohdistuttava kuvassa esitettyyn leikkauslinjaan.
-
Suunnattaessa lähivaloja pystysuora suuntaus on säädettävä vaakasuoran suuntauksen jälkeen.
-
Jos ajovalojen tasauslaite kuuluu varusteisiin, säädä ajovalot tasauslaitteen kytkin 0-asennossa.
A : Auton akseli
B: Pystysuora linja vasemman sumuvalon polttimon keskeltä
C: Pystysuora linja oikean sumuvalon polttimon keskeltä
D: Vaakasuora viiva sumuvalon polttimon keskellä
E: Maa
F: Leikkauslinja
G: Yläraja
-
Kytke sumuvalo päälle ilman, että autossa on kuljettajaa.
-
Reunan on osuttava sallitulle alueelle (varjostettu alue).
