Sulake-/relepaneelin kuvaus

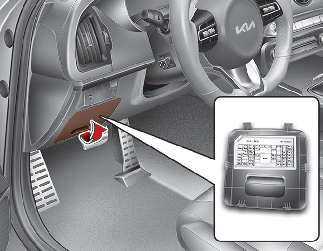

Kuljettajan puolen sulakepaneeli

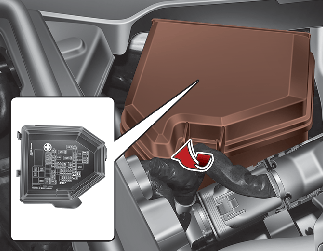

Moottoritilan sulakepaneeli

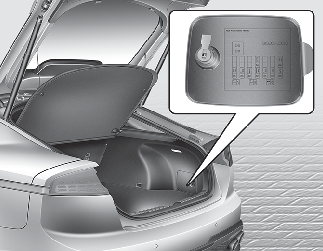

Takasulakerasian paneeli
Akkukotelon sulakepaneeli

Sulake-/relepaneelin kansissa on sulake-/relemerkintä, jossa kuvaillaan sulakkeen/releen nimi ja kapasiteetti.

HUOMAA

Kaikki tässä käsikirjassa esitetyt sulakepaneelin kuvaukset eivät ehkä päde autoosi. Tiedot ovat tarkkoja painoajankohtana. Kun tarkastat autosi sulakepaneelia, katso sulakepaneelin merkintöjä.

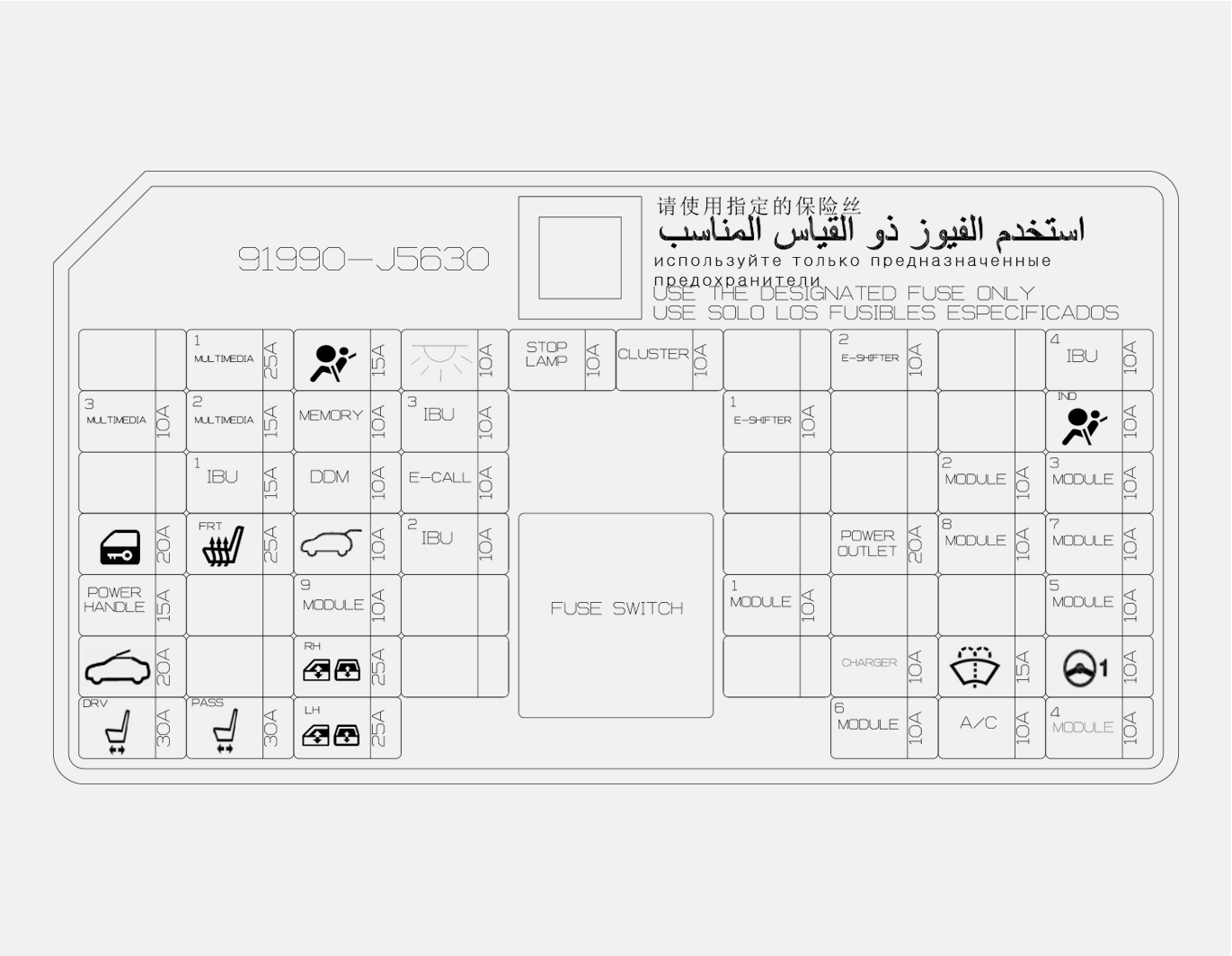

Kuljettajan puolen sulakepaneeli

Kojelauta (Kuljettajan puolen sulakepaneeli)

Sulakkeen nimi

Symboli

Sulakkeen nimellisarvo

Suojattu virtapiiri

MULTIMEDIA 1

25 A

[Ilman ISG:tä] Sulake – MULTI MEDIA 3, MULTI MEDIA 2 [ISG:llä] Pienjännite-DC-DC-muunnin (Audio)

TURVATYYNY

15 A

SRS (täydentävä turvajärjestelmä) ohjausyksikkö

SISÄVALO

10 A

Katon mittaristovalaisin, keskimmäinen sisävalaisin, meikkipeilin kytkin vasemman kahvan puoli/oikean kahvan puoli, tavaratilan valo vasemman kahvan puoli/oikean kahvan puoli, hansikaslokeron lamppu, kuljettajan/matkustajan/oven tunnelmavalo, kuljettajan/matkustajan jalkatilan valo

JARRUVALO

10 A

IBU, jarruvalon kytkin

KOJELAUTA

10 A

Mittaristo, head-up-näyttö

E-VAIHTO 2

10 A

Sähköinen automaattivaihteiston siirtovipu (IG1)

IBU 4

10 A

IBU (IG1)

MULTI MEDIA 3

10 A

[ISG] mittaristo, head-up-näyttö, ilmastointilaitteen kytkin, langaton laturi, [ISG] sokean pisteen törmäysvaroitus, [ei ISG:tä] SVM (ympäristön valvontajärjestelmä)

MULTIMEDIA 2

15 A

Audio

MUISTI

10 A

Ilmastointilaitteen ohjausmoduuli, ilmastointilaitteen kytkin, turvailmaisin, head-up-näyttö [ilman ISG:tä], mittaristo

IBU 3

10 A

IBU (B+)

E-VAIHTO 1

10 A

Sähköinen automaattivaihteiston siirtovipu (B+)

TURVATYYNYJEN MERKKIV

10 A

Mittaristo, matkustajan/takaistuimen turvavyömuistutuksen merkkivalo

IBU 1

15 A

IBU (B+)

KULJETTAJAN OVIMODUULI

DDM

10 A

Kuljettajan ovimoduuli, kuljettajan/matkustajan sähkötoiminen ulkopeili

E-CALL

10 A

MTS (Mozen-telematiikkajärjestelmä) E-puhelumoduuli

MODULE 2

10 A

IBU (IG2)

MODULE 3

10 A

Automaattivaihteiston vaihtovivun kytkin, kuljettajan ovimoduuli, jarruvalokatkaisin

OVIEN LUKOT

20 A

Ovien lukituksen rele, ovien lukituksen avauksen rele, kuolleen lukon rele

Istuimen lämmitin taka

25 A

Etuistuimien tuuletuksen ohjausmoduuli, etuistuimien lämmittimen ohjausmoduuli

TAKALUUKKU

10 A

Takaluukun kannen rele, polttoainekannen rele, törmäystyynyn kytkin

IBU 2

10 A

IBU (B+ (ESCL)), sadeanturi

VIRTALÄHTÖ

20 A

Etupistorasia

MODULE 8

10 A

Jäähdytyspuhaltimen ohjain (BLDC-moottori)

MODULE 7

10 A

IBU, ECS-yksikkö, AWD (kaikkien pyörien veto) ECM (elektroninen ohjausmoduuli), älykäs vakionopeussäädin, automaattisen vaihteenvaihteen vipuilmaisin, konsolin kytkin (etu/ylempi), SVM (ympäristön valvontajärjestelmä), törmäystyynyn kytkin, ohjauskulma-anturi, ohjauksen kääntö- ja teleskooppimoduuli, kaistallapysymisavustaja, elektroninen ohjausmoottorin asennusmoduuli

SÄHKÖTOIMINEN KAHVA

15 A

Ohjauksen kallistuksen ja etäisyyssäädön moduuli

MODULE 9

10 A

Kuljettajan ilma-ristiselän tuen ohjausyksikkö

MODULE 1

10 A

Data Link -liitin, konsolin kytkin (ylä), kuljettajan/ajajan/oven tunnelmavalo

MODULE 5

10 A

Ilmastointilaitteen ohjausyksikkö, ilmastointilaitteen kytkin, audio, ajovalon vasen/oikea kahva, pienjännite-DC-DC-muunnin (ääni/AMP (vahvistin)), sähkökromaattinen peili, AMP (vahvistin), MTS (Mozen-telematiikkajärjestelmä) E-Call-moduuli, kuljettajan integroidun muistijärjestelmän ohjausmoduuli, etuistuimen tuuletuksen ohjausmoduuli, etu/takaosan lämmittimen ohjausmoduuli, langaton laturi

KATTOLUUKKU

20 A

Kattoikkunan ohjausyksikkö (lasi)

MATKUSTAJANSÄHKÖIKKUNA

25 A

Matkustajan sähköikkunamoduuli, takasähköikkunamoduuli oikea kahvan puoli

LATURI

LATURI

10 A

Etu/taka USB-laturi

PESULAITE

15 A

Monitoimikytkin

MDPS

10 A

MDPS (moottorikäyttöinen ohjaustehostin) -yksikkö (R-MDPS (moottorikäyttöinen ohjaustehostin))

KULJETTAJANSÄHKÖISTUIN

30 A

Kuljettajan integroidun muistijärjestelmän ohjausmoduuli, kuljettajan manuaalinen kytkin

MATKUSTAJAN SÄHKÖISTUIN

30 A

Matkustajan manuaalinen kytkin

KULJETTAJANSÄHKÖIKKUNA

25 A

Kuljettajan sähköikkunamoduuli, takasähköikkunamoduuli oikean kahvan puoli

MODULE 6

10 A

IBU, ympäristönäkymän näyttö, Audio, AMP (vahvistin), MTS (Mozen-telematiikkajärjestelmä) ECall-moduuli, pienjännite-DC-DC-muunnin (Audio/AMP (vahvistin)), elektroninen automaattisen vaihtamisen vipu (SBW (sähköinen vaihto)), moottoritilan kytkentälohko (virtalähdön rele)

ILMASTOINTI

ILMASTOINTI

10 A

Ilmastointilaitteen ohjausmoduuli, ilmastointilaitteen kytkin, moottoritilan kytkentälohko (puhaltimen rele)

MODULE 4

10 A

Ajovalot vasen puoli/oikea puoli, AFS-ohjausyksikkö, automaattisen ajovalojen suuntauslaitteen moduuli

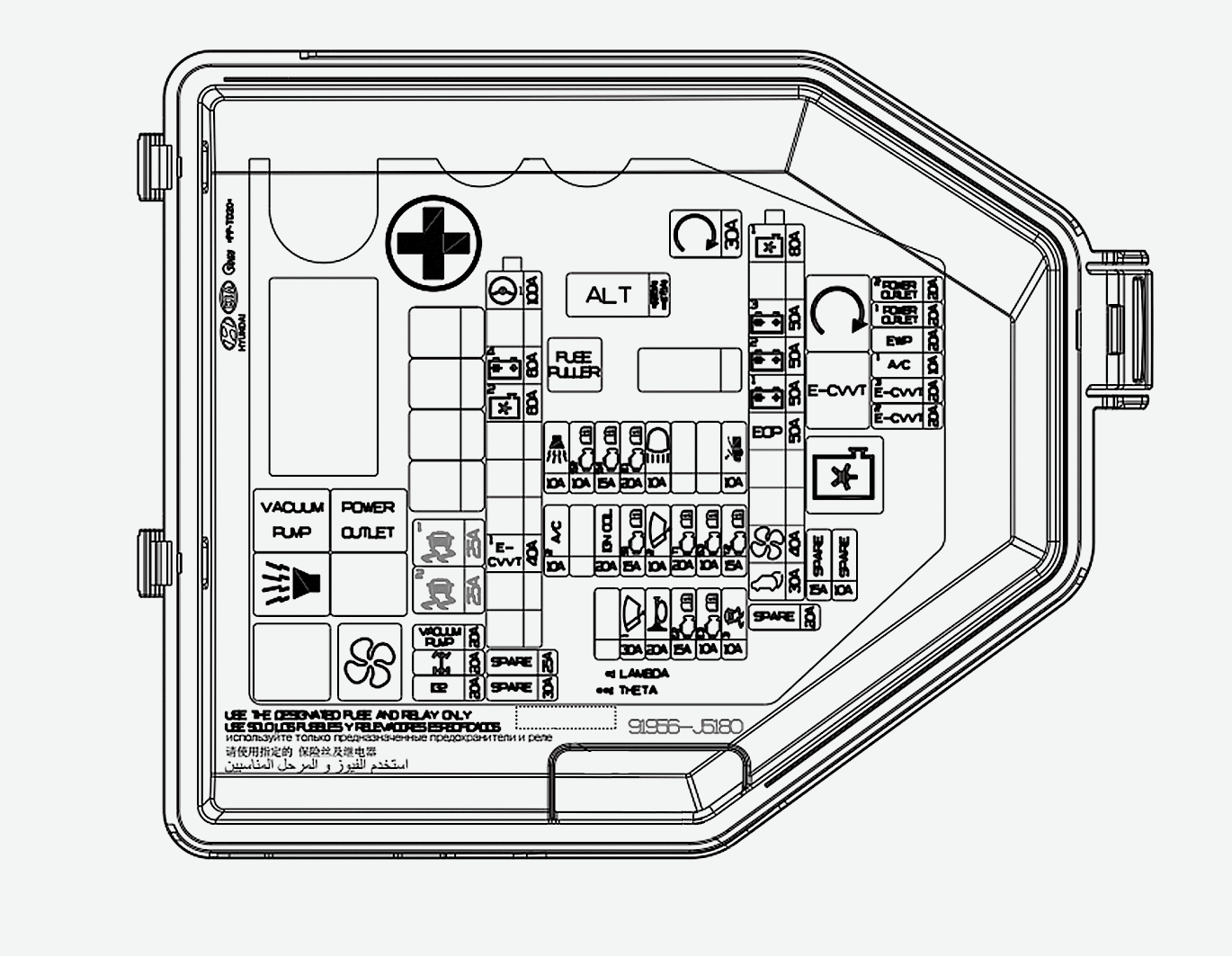

Moottoritilan sulakepaneeli

Moottoritilan sulakepaneeli

Sulakkeen nimi

Symboli

Sulakkeen nimellisarvo

Suojattu virtapiiri

ALT

175 A

225A

Laturi, sulake - HEHKU,monisulake - C/FAN1 / B+4 / B+3 / B+2 / B+1 / OPCU / ESC1 / ESC2 / BLOWER / TAIL GATE

START

30 A

Käynnistys rele

C/FAN 1

80 A

[BLDC (harjaton tasavirta-) moottori] jäähdytyspuhaltimen ohjain

B+3

50 A

Mittariston paneelin liitäntälohko (sulake - JARRUVALO, vuotovirran automaattileikkauslaitteen sulake - SISÄVALO / MULTI MEDIA3 / MULTI MEDIA2 / MUISTI1 / IBU3 / AJASTIMEN OVIMODUULI / E-CALL)

B+2

50 A

Mittariston paneelin liitäntälohko (sulake - OVEN LUKITUS/SÄHKÖKAHVA/KATTOIKKUNA/KULJETTAJAN SÄHKÖISTUIN/MATKUSTAJAN SÄHKÖISTUIN)

B+1

50 A

Mittariston paneelin liitäntälohko (sulake – SEAT HEATER / TAIL GATE / MODULE9 / PASSENGER POWER WINDOW / DRIVER POWER WINDOW)

EOP

50 A

[ISG:llä] Sähköinen öljypumppu

ESC 1

25 A

ESC (sähköisen ajovakauden hallinnan) ohjausmoduuli

ESC 2

25 A

ESC (sähköisen ajovakauden hallinnan) ohjausmoduuli

BLOWER

40 A

Puhaltimen rele

TAKALUUKKU

30 A

Sähkötoimisen takaluukun moduuli

MDPS

100 A

MDPS (moottorikäyttöinen ohjaustehostin) yksikkö

B+4

60 A

Moottorin ohjausrele, sulake – HORN / WIPER1 / H/BEAM H/LAMP / B/ALARM)

C/FAN 2

60 A

[DC (tasavirta) moottori] Jäähdytyspuhaltimen rele

E-CVVT 1

40 A

[(Bensiini) 2.0 FR T-GDi] E-CVVT-rele

TYHJIÖPUMPPU

20 A

Tyhjiöpumpun rele

AWD

20 A

AWD (neliveto) ECM (elektroninen ohjausmoduuli)

IG 2

20 A

IG2-rele

POWER OUTLET 2

20 A

Takatilan virtalähtö

POWER OUTLET 1

20 A

Etupistorasia

A/C 1

10 A

Ilmastointilaitteen ohjausmoduuli

E-CVVT 3

20 A

[(Bensiini) 2.0 FR T-GDi]

ECM (moottorin ohjausmoduuli)

E-CVVT 2

20 A

[(Bensiini) 2.0 FR T-GDi]

ECM (moottorin ohjausmoduuli)

ESC 3

10 A

ESC (Sähköinen ajovakauden hallinta) -ohjausmoduuli, monitoimitarkistusliitin

ECU 3

10 A

ECM (moottorin ohjausmoduuli)

ECU 2

15 A

ECM (moottorin ohjausmoduuli)

ÄÄNIMERKKI

20 A

Äänimerkin rele

WIPER 1

30 A

Pyyhkimen virtarele

TCU 2

15 A

TCM (vaihteiston ohjausmoduuli), [ISG:llä] moottorin öljypumppu

O2-

ANTURI

15 A

[(Bensiini) 2.0 FR T-GDi, (Bensiini) 3.3 T-GDi] happianturi (YLÖS/ALAS)

TCU 1

20 A

TCM (vaihteiston ohjausmoduuli)

WIPER 2

10 A

Pyyhkimen virtarele

SENSOR 1

15 A

Polttoainepumpun rele

IGN COIL

20 A

[(Bensiini) 2.0 FR T-GDi] sytytyspuola 1/2/3/4[(Bensiini) 3.3 T-GDi] sytytyspuola 1/2/3/4/5/6

ACTIVE HOOD

10 A

Aktiivisen konepellin nostojärjestelmän ohjausmoduuli

H/BEAM H/LAMP

10 A

Ajovalojen (pitkät) rele

ECU 1

20 A

ECM (moottorin ohjausmoduuli)

SENSOR 3

10 A

[(Bensiini) 2.0 FR T-GDi, (Bensiini) 3.3 T-GDi] alipainepumpun rele, alipainekytkin

SENSOR 2

10 A

[(Bensiini) 2.0 FR T-GDi, (Bensiini) 3.3 T-GDi] jäähdytyspuhaltimen rele, öljyn ohjausventtiili, huuhteluohjauksen magneettiventtiili, RCV (kierrätysventtiilin ohjaus), sähkötermostaatti

[(Bensiini) 3.3 T-GDi] öljynpaineen magneettiventtiili, aktiivinen säädettävä poistoventtiili

B/ALARM

10 A

Varashälyttimen sireenin rele

EWP

EWP

20 A

Sähköinen vesipumppu

A/C 2

10 A

Kompressori, ei kytkintä
Rele

Releen nimi

Symboli

Tyyppi

Tyhjiöpumpun rele

ISO HC MICRO

Varashälyttimen sireenin rele

ISO MICRO

Virtalähdön rele

ISO HC MICRO

Puhaltimen rele

ISO HC MICRO

Käynnistys rele

ISO HC MICRO

E-CVVT-rele (G4KL)

ISO MICRO

Jäähdytyspuhaltimen rele

3725 MINI

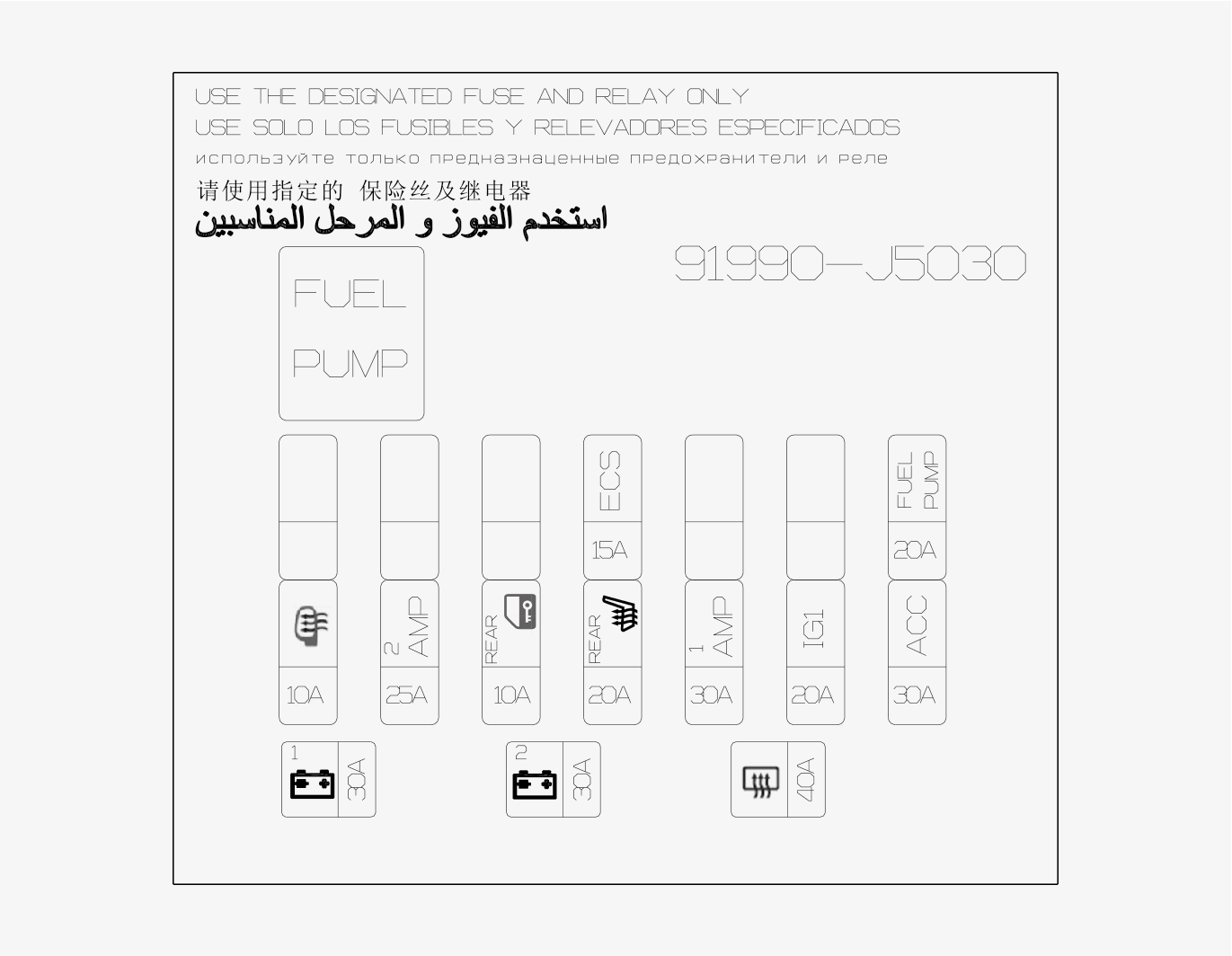

Takasulakerasian paneeli

Takasulakerasian paneeli

Sulakkeen nimi

Symboli

Sulakkeen nimellisarvo

Suojattu virtapiiri

ECS

15 A

ECS (elektroninen jousituksen ohjaus) -yksikkö

TAKAIST./LÄMMITYS

20 A

Takaistuimen lämmittimen ohjausyksikkö

PEILIN LÄMMITYS

10 A

Ilmastointilaitteen kytkin, kuljettajan/matkustajan sähkötoiminen ulkopeili

POLTTOAINEPUMPPU

20 A

Polttoainepumpun rele

DEAD LOCK

10 A

Takaoven lukituksen käyttölaite vasemman kahvan puoli/oikean kahvan puoli (RHD)

REAR HEATED

40 A

Takalämmityksen rele

AMP 2

25 A

AMP (vahvistin) (MOBIS/PREMIUM)

AMP 1

30 A

[Ilman ISG:tä] Sulake – AMP2[ISG:llä] pienjännite DC-DC-muunnin (AMP (vahvistin))

IG 1

15 A

IG1-rele

ACC

ACC

30 A

ACC-rele

B+1

30 A

Mittariston liitäntälohko (sulake – IBU1/IBU2)

B+2

30 A

Mittariston kytkentälohko (sulake – E-SHIFTER1/MODULE1)

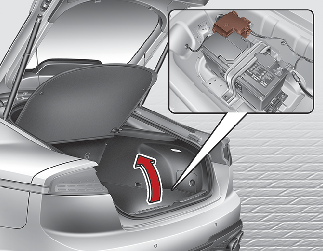

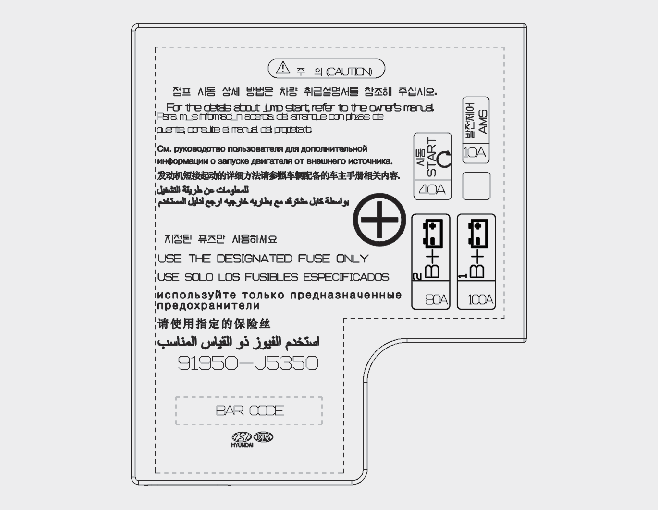

Akkukotelon sulakepaneeli

Akkukotelon sulakepaneeli

Sulakkeen nimi

Symboli

Sulakkeen nimellisarvo

Suojattu virtapiiri

B+1

100 A

Taka-alakytkentälohko (sulake – FUEL PUMP / REAR HEATED/ AMP1)

B+2

80 A

Taka-alakytkentälohko (DCU-rele, sulake – ECS1 / REAR S/HEAT / IG1)

START

40 A

Moottoritilan kytkentälohko (virtalähdön rele), sulake - KÄYNNISTYS / ECU2 / TCU1)

AMS

10 A

Akun anturi
