Relé zapnutia detskej poistky, relé vypnutia detskej poistky

AFCU

Stropná konzola

Poistka – MEMORY2, jednotka náladového svetla, náladové osvetlenie ochranného obloženia LH/RH, ADP, čelný displej, jednotka ADS

VCU, IBU (integrovaná riadiaca jednotka karosérie)

Jednotka vonkajšieho zrkadla vodiča/spolujazdca

Západka dvier batožinového priestoru

Zadný invertor

Multifunkčný vypínač, IBU (integrovaná riadiaca jednotka karosérie), vypínač smerového svetla, modul dvier vodiča

Čelný displej, prístrojová doska

Jednotka V2L, ICCU, VCMS, zadné elektronické olejové čerpadlo, CDM

Snímač teploty vo vozidle, audio/video a navigačná čelná jednotka, A/C PTC (pozitívny koeficient teploty), kúrenie, ovládací modul klimatizácie, prístrojová doska

Vonkajšia kľučka dvier vodiča/spolujazdca

Elektronicky riadené zavesenie kolies

Elektrický modul sedadla vodiča/spolujazdca, manuálny spínač sedadla vodiča/spolujazdca

Riadiaci modul ventilácie predných sedadiel, riadiaci modul ohrievania predných sedadiel

Multifunkčný spínač

IBU (integrovaná riadiaca jednotka karosérie)

SCU (riadiaca jednotka systému), zadný invertor, BMU

Nepoužíva sa

BMU

Riadiaca jednotka SRS (doplnkový zabezpečovací systém)

Motor strešného okna

Bezpečnostný modul elektrického ovládania okna na strane vodiča (LHD), bezpečnostný modul elektrického ovládania okna na strane spolujazdca (RHD), elektrický spínač zadného okna LH

Nepoužíva sa

Elektronický prepínač radenia ATM (automatická prevodovka)

Radar v prednom/zadnom rohu LH/RH, predný/zadný invertor, jednotka ADAS (jazda), jednotka VESS (virtuálny zvukový systém motora), predný radar, predná kamera, parkovacia jednotka ADAS, spínač horného krytu konzoly

USB nabíjačka v sedadle vodiča/spolujazdca, USB nabíjačka prednej konzoly č. 1/č. 2

Poistka – MEMORY2, prístrojová doska, ovládací modul klimatizácie, náladové svetlo konzoly (horné/dolné), podlahový spínač konzoly, náladové svetlo dvier vodiča/spolujazdca, náladové svetlo zadných dvier LH/RH

Nepoužíva sa

Ovládací modul klimatizácie, vysokotlakový ventil, spojovací blok ventilu chladiacich kvapalín č. 1/č. 2 P/R (relé ventilátora), BSA chladič č. 1, chladiaci ventil klimatizácie

AMP (zosilňovač)

Bezpečnostný modul elektrického ovládania okna na strane spolujazdca (LHD), bezpečnostný modul elektrického ovládania okna na strane vodiča (RHD), elektrický spínač zadného okna RH

IBU (integrovaná riadiaca jednotka karosérie)

Konektor dátového prepojenia, elektrochromatické zrkadlo, jednotka E-CALL, ADP, hlavná jednotka audia/videa a navigácie, spínač havarijnej podložky, svetlomet LH/RH. AMP (zosilňovač), bezdrôtová nabíjačka na smartfón, elektrický modul sedadla vodiča/spolujazdca, riadiaci modul vetrania predných sedadiel, riadiaci modul ohrievania predných sedadiel, podlahový spínač konzoly, modul automatického vyrovnávacieho zariadenia svetlometov, modul IFS (inteligentný predný osvetľovací systém)

Nepoužíva sa

Jednotka E-CALL

IBU (integrovaná riadiaca jednotka karosérie)

Spínač smerového svetla, IBU (integrovaná riadiaca jednotka karosérie)

Elektrický spínač sedadla vodiča, elektrický modul sedadla vodiča (s IMS (integrovaný pamäťový systém))

Riadiaci modul A/C

Riadiaca jednotka SRS (doplnkový zabezpečovací systém)

AMP (zosilňovač), ADP, spojovací blok P/E (relé elektrickej zásuvky), IBU (Integrovaná jednotka ovládania karosérie), jednotka E-CALL, jednotka ADAS, klávesnica audia/videa a navigácie, hlavná jednotka audia/videa a navigácie

Hlavná jednotka audia/videa a navigácie

Relé uzamykania dverí, relé odomykania dverí, relé typu Dead Lock

Spínač svetla nebezpečenstva, multifunkčný spínač, konektor dátového prepojenia, dažďový senzor, siréna UIP, snímač UIP, jednotka PTG, modul dvier vodiča, jednotka vonkajšieho zrkadla vodiča/spolujazdca

Elektrický spínač sedadla spolujazdca, elektrický modul sedadla spolujazdca

Riadiaci modul ohrevu zadných sedadiel

Spojenie P/R (poistka: P/OUTLET1, T/GATE, EOP1, EOP2)

Jednotka MDPS

* MDPS je rovnaký ako EPS (Elektrický posilňovač riadenia).

Svorkovnica PCB (hlavné relé IG3, poistka: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

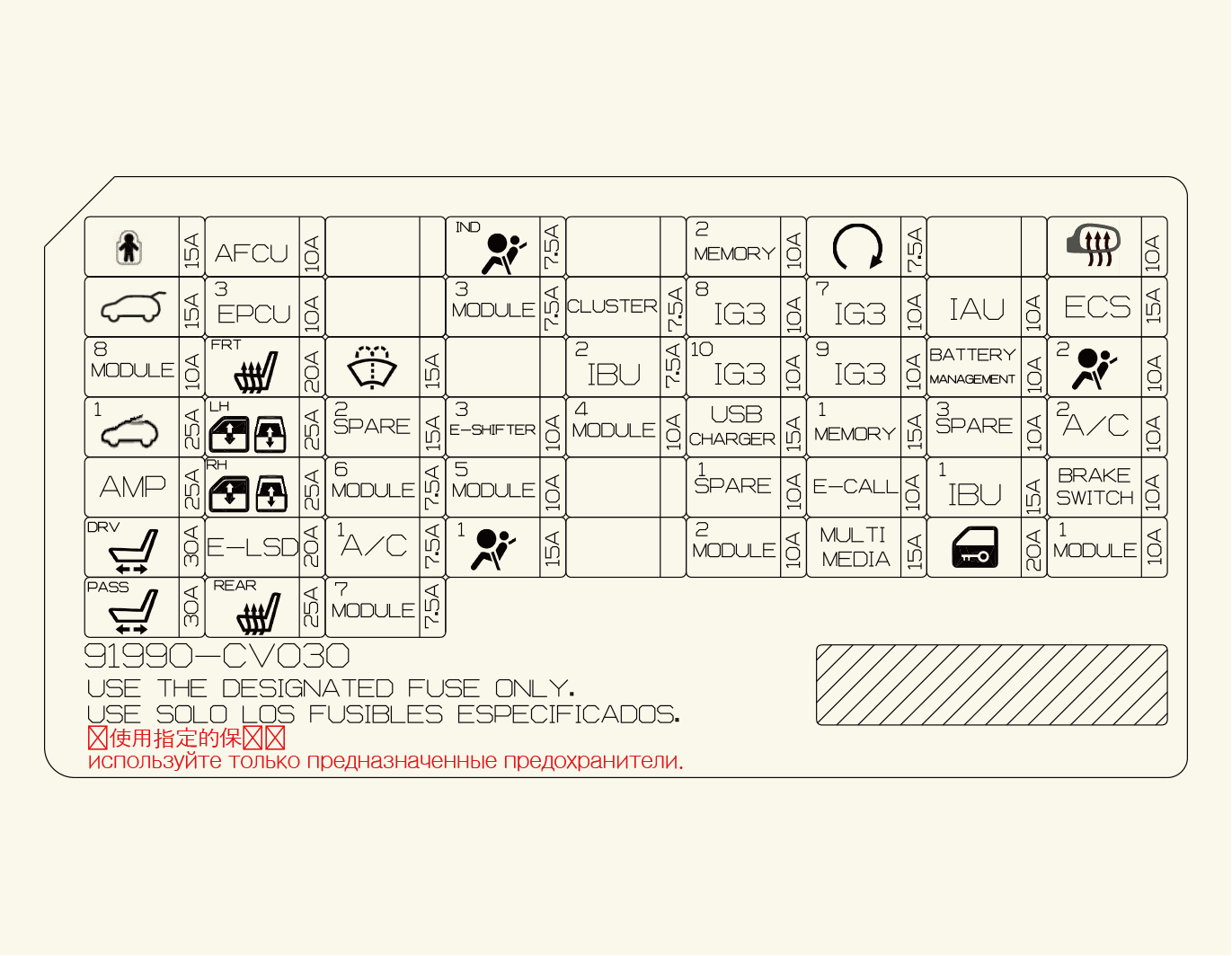

Svorkovnica ICU (poistka: DETSKÁ POISTKA, AFCU, OTVORENIE DVERÍ BATOŽINOVÉHO PRIESTORU, EPCU 3, MODUL8, S/OHRIEVAČ FRT, STREŠNÉ OKNO1, P/OKNO LM, AMP, P/OKNO RH, P/SEDADLO VODIČA, P/SEDADLO SPOLUJAZDCA, S/OHRIEVAČ RR)

Spojovací blok ICU (IPS1, PS6, IPS8, IPS9, IPS10)

Spojovací blok ICU (IPS2, IPS3, IPS5, IPS7, IPS13)

Jednotka IEB

Jednotka IEB

Spojovací blok P/R (relé ACC, relé IG1)

Spojovací blok P/R (relé IG2)

Elektromotor ventilátora

Spojovací blok (relé zadného vykurovacieho telesa)

Jednotka konektora prívesu

Spojovací blok P/R (relé ventilátora)

Spojovací blok ICU (relé západky, dlhodobého zaťaženia, poistka: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

Spojovací blok P/R (relé e-meniča, poistka: E-SHIFTER2)

Spojovací blok P/R (relé zamknutia nabíjačky, relé odomknutia nabíjačky), ICCU, VCMSCDM

CDM

Snímač 12 V batérie

Elektrické vodné čerpadlo č. 1

Elektrické vodné čerpadlo č. 2

Jednotka konektora prívesu

Jednotka VESS

VCU

Relé napájacej zásuvky

Jednotka PTG

Spojovací blok ICU (IG3 8, IG3 7, IG3 10, IG3 9)

Zadné elektronické čerpadlo oleja

Predné elektronické čerpadlo oleja (4WD)

Relé e-meniča, SCU, elektronický prepínač radenia ATM

Zadná napájacia zásuvka

Predná elektrická zásuvka

Blok PCB (doska plošných spojov) (hlavné relé stierača)

Predný invertor (4WD)

Blok PCB (doska plošných spojov) (relé húkačky poplašného zariadenia proti vlámaniu)

Blok PCB (doska plošných spojov) (relé húkačky)

IBU (integrovaná riadiaca jednotka karosérie)

VCU

Svorkovnica ICU (poistka: IG3 8, IG3 7, IG3 10, IG3 9)

Elektrické vodné čerpadlo

3-cestný ventil chladiacej kvapaliny BMS (systém správy batérie)

VCU

Elektronické vodné čerpadlo č. 1, č. 2, elektronický kompresor klimatizácie

Jednotka IEB

Motor chladiaceho ventilátora, predné elektronické čerpadlo oleja (4WD)

Jednotka MDPS

* MDPS je rovnaký ako EPS (Elektrický posilňovač riadenia).

Predný invertor (4WD), VCU
