1. Cod și ștecher (set de coduri)

2. Cutie de comandă

3. Cablu de încărcare și conector de încărcare

Încărcarea portabilă poate fi utilizată, atunci când încărcarea c.a. sau încărcarea c.c. nu este disponibilă, utilizând energia electrică a gospodăriei.

* : În funcție de regiune, este posibil ca acest cablu să nu fie furnizat împreună cu vehiculul dumneavoastră

• A: Ștecher

• B: Priză electrică

1. Verificați curentul nominal al prizei electrice înainte de a conecta ștecărul la priză.

2. Conectați ștecherul la o priză electrică de uz casnic.

3. Verificați fereastra de afișare de pe cutia de comandă.

4. Apăsați butonul (1) de pe partea posterioară a cutiei de comandă timp de 2 până la 8 secunde, pentru a ajusta nivelul de încărcare. (Verificați tipul și exemplul de cablu de încărcare pentru setare nivelului de încărcare.)



5. Nivelul de încărcare de pe fereastra de afișare a cutiei de comandă se modifică la fiecare apăsare a butonului (1).

6. După finalizarea setării nivelului de încărcare, începeți încărcarea în conformitate cu procedura de încărcare portabilă.

1. Conectați ștecherul la o priză electrică de uz casnic.



   • A: Ștecher

   • B: Priză electrică

2. Verificați dacă lampa de alimentare (verde) apare pe cutia de comandă.



3. Apăsați pedala de frână și activați frâna de parcare.

4. DECUPLAȚI toate comutatoarele, treceți schimbătorul de viteze în poziția P (parcare) și DEZACTIVAȚI (OFF) vehiculul. Dacă încărcarea este inițiată fără ca schimbătorul de viteze să fie trecut în poziția în P (parcare), încărcarea va începe după ce schimbătorul de viteze este trecut automat în poziția în P (parcare).

5. Deschideți clapeta de încărcare.

   Pentru mai multe detalii, consultați Mai multe detalii.

6. Deschideți capacele de protecție ale conectorului de încărcare și ale ștecărului de încărcare. Verificați dacă există substanțe străine sau praf.

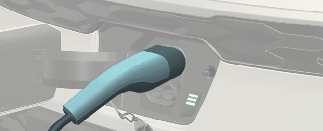

7. Țineți de mânerul conectorului de încărcare și conectați-l la orificiul de încărcare a vehiculului. Împingeți conectorul până la capăt. Dacă conectorul de încărcare și borna de încărcare nu sunt conectate corect, acest lucru poate provoca un incendiu.

8. Încărcarea pornește automat (apare lampa de încărcare).

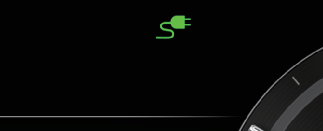

9. Verificați dacă lumina indicatoare de încărcare () a bateriei de înaltă tensiune din panoul de instrumente este ON. Încărcarea nu este activă atunci când lumina indicatoare de încărcare () este OFF. În cazul în care conectorul de încărcare nu este conectat corespunzător, reconectați cablul de încărcare pentru a încărca din nou.

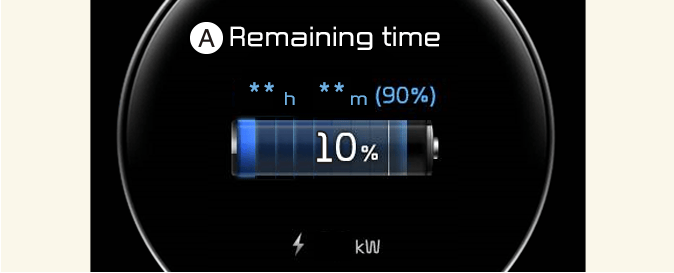

10. După ce încărcarea a început, timpul estimat de încărcare este afișat pe panoul de instrumente timp de aproximativ 1 minut.



    A: Timp rămas

    Dacă deschideți portiera șoferului în timpul încărcării, timpul estimat de încărcare este, de asemenea, afișat pe panoul de instrumente timp de aproximativ 1 minut. Atunci când este setată încărcarea programată sau programarea sistemului de aer condiționat/sistemului de încălzire, timpul estimat de încărcare este afișat ca „--”.

Când încărcați bateria de înaltă tensiune, nivelul de încărcare poate fi verificat din exteriorul vehiculului.

Pentru mai multe detalii, consultați Mai multe detalii.

• Conector de încărcare conectat la vehicul (POWER verde ON)

• Ștecăr conectat la o priză electrică (POWER Verde ON)

1. Apucați mânerul conectorului de încărcare și trageți-l afară.



2. Asigurați-vă că închideți complet clapeta de încărcare.

3. Deconectați ștecherul la priza electrică de uz casnic. Nu trageți cablul atunci când deconectați ștecherul.



   A: Ștecher

   B: Priză electrică

4. Închideți capacele de protecție ale conectorului de încărcare și ștecărul de încărcare pentru a le proteja de substanțele străine.

5. În cazul utilizării conectorului de încărcare personal, depozitați conectorul în compartimentul pentru cabluri.

• Utilizați încărcătorul portabil omologat de un distribuitor/partener de service Kia autorizat.

• Nu încercați să reparați, să dezasamblați sau să modificați încărcătorul portabil.

• Nu utilizați un prelungitor sau un adaptor.

• Opriți utilizarea imediat ce apare o defecțiune.

• Nu atingeți ștecherul și conectorul de încărcare cu mâinile ude.

• Nu atingeți partea terminală a conectorului de încărcare CA și priza de încărcare CA de pe vehicul.

• Nu conectați conectorul de încărcare la o tensiune care nu respectă reglementările.

• Nu utilizați încărcătorul portabil dacă este uzat, expus sau dacă acesta prezintă și orice urmă de deteriorare.

• Dacă carcasa ICCB și conectorul de încărcare c.a. sunt deteriorate, crăpate sau firele sunt expuse în orice fel, nu utilizați încărcătorul portabil.

• Nu lăsați încărcătorul portabil la îndemâna copiilor.

• Țineți cutia de comandă departe de sursele de apă.

• Țineți conectorul de încărcare normal sau borna ștecărului departe de substanțele străine.

• Nu călcați pe cablu sau pe fir. Nu trageți cablul sau firul și nu îl răsuciți sau îndoiți.

• Nu încărcați vehiculul când fulgeră.

• Nu scăpați cutia de comandă și nu așezați obiecte grele pe aceasta.

• Nu așezați niciun obiect care poate genera temperaturi ridicate în apropierea încărcătorului, în timp ce se încarcă.

• Încărcarea la o priză electrică uzată sau deteriorată de uz casnic vă poate expune riscului de electrocutare. Dacă aveți îndoieli cu privire la starea prizei electrice de uz casnic, solicitați unui electrician autorizat să o verifice.

• Opriți imediat utilizarea încărcătorului portabil în cazul în care priza electrică de uz casnic sau orice componente sunt supraîncălzite sau observați că miroase a ars.
