Nešiojamasis įkroviklis*

  1. Kodas ir kištukas (kodo rinkinys)

  2. Valdymo dėžutė

  3. Įkrovimo laidas ir įkrovimo jungtis

Nešiojamąjį įkroviklį galima naudoti, kai kintamosios srovės arba nuolatinės srovės įkroviklio negalima naudoti, naudojant buitinę elektrą.

* Priklausomai nuo jūsų regiono, šio kabelio jūsų transporto priemonėje gali nebūti.

Nešiojamojo įkroviklio įkrovos lygio nustatymas

  • A: Kištukas

  • B: Elektros lizdas

  1. Prieš prijungdami kištuką prie lizdo, patikrinkite elektros lizdo srovės stiprumą.

  2. Įjunkite kištuką į buitinės elektros lizdą.

  3. Patikrinkite valdymo ekraną.

  4. Norėdami pakoreguoti įkrovimo lygį, 2–8 sekundes palaikykite nuspaudę mygtuką (1), esantį valdymo dėžutės gale. (Norėdami nustatyti įkrovimo lygį, žr. įkrovimo kabelio tipą ir pavyzdį.)

  5. Įkrovos lygis valdymo pulto ekrane keičiasi kaskart paspaudus mygtuką (1).

  6. Kai nustatysite įkrovos lygį, pradėkite krauti pagal nešiojamojo kabelio įkrovimo procesą.

* ICCB įkrovimo lygio nustatymo pavyzdys

* Šis pavyzdys yra tik informacinis ir gali skirtis priklausomai nuo supančios aplinkos.

Elektros srovė

ICCB Įkrovimo lygis

Valdymo dėžutės ekranas

14–16 A

12 A

12–13 A

10 A

10–11 A

8 A

8–9 A

6 A
DĖMESIO

Įsitikinkite, kad įkrovos lygio pasirinkimas atitinka jūsų grandinės pertraukiklio galią, kad saugiklis neperdegtų.

Kaip prijungti nešiojamą įkroviklį (ICCB: Kabelio valdymo dėžutė).

  1. Įjunkite kištuką į buitinės elektros lizdą.

    • A: Kištukas

    • B: Elektros lizdas

  2. Patikrinkite, ar maitinimo lemputė (žalia) pasirodo valdymo dėžutėje.

  3. Atleiskite stabdžių pedalą ir įjunkite stovėjimo stabdį.

  4. IŠJUNKITE visus jungiklius, nustatykite pavarų svirtį į padėtį P (stovėjimas) ir išjunkite automobilį. Jei įkrovimas pradedamas įjungus ne P (stovėjimo) pavarą, automobilis automatiškai perjungs pavarą į P (stovėjimo) ir pradės įkrovimą.

  5. Atidarykite įkrovimo dureles.

    Daugiau informacijos žr Daugiau informacijos.

  6. Atidarykite įkrovimo jungties ir kištuko apsauginius dangtelius. Patikrinkite, ar nėra pašalinių medžiagų ar dulkių.

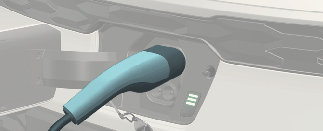

  7. Laikykite įkrovimo jungties rankeną ir prijunkite ją prie automobilio įkrovimo angos. Įstumkite jungtį iki galo. Jei įkrovimo jungtis ir įkrovimo gnybtas nėra tinkamai prijungti, gali kilti gaisras.

  8. Įkrovimas prasideda automatiškai (pasirodo įkrovimo lemputė).

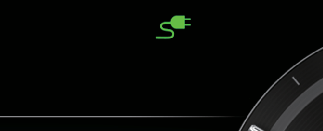

  9. Patikrinkite, ar prietaisų skydelyje dega () aukštos įtampos akumuliatoriaus įkrovimo kabelio prijungimo indikatorius. Įkrovimas nevyksta, kai įkrovimo indikatoriaus lemputė () nedega. Jei įkrovimo jungtis prijungta netinkamai, kad galėtumėte pradėti įkrauti, ją atjunkite ir vėl prijunkite.

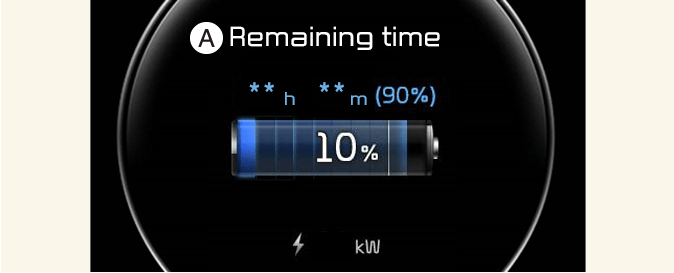

  10. Pradėjus įkrovimą, maždaug 1 minutę prietaisų skydelyje rodomas numatomas įkrovimo laikas.

    A: Likęs laikas

    Jei įkrovimo metu atidarote vairuotojo duris, maždaug 1 minutę prietaisų skydelyje rodomas numatomas įkrovimo laikas. Nustačius planinį įkrovimą arba planinį oro kondicionieriaus / šildytuvo įsijungimo laiką, apytikslis įkrovimo laikas rodomas kaip „--“.

Įkrovimo būsenos tikrinimas

Įkraunant aukštos įtampos akumuliatorių, įkrovos lygį galima patikrinti automobilio išorėje.

Daugiau informacijos žr Daugiau informacijos.

PASTABA

  • Jei negalite atidaryti įkrovimo durelių dėl šalto oro, lengvai bakstelėkite arba pašalinkite ledą, esantį šalia įkrovimo durelių. Nesistenkite durelių atidaryti jėga.

  • Informacijos ir pramogų sistemoje pasirinkite EV → Nustatymai ikona ekrane → Įkrovimo jungties užrakinimo režimas. Įkrovimo jungtis yra užrakinta įleidimo angoje kitu laikotarpiu, atsižvelgiant į tai, kuris režimas yra pasirinktas.

    • Režimas Always lock (visada užrakinti): Jungtis užsifiksuoja, kai įkrovimo jungtis įjungiama į įkrovimo angą.

    • Režimas Lock while charging (užrakinti įkraunant): Pradėjus krauti jungtis užrakinama.

    Daugiau informacijos žr Daugiau informacijos.

    Informacijos ir pramogų sistema gali pasikeisti atnaujinus programinę įrangą. Norėdami gauti daugiau informacijos, žr. informacijos ir pramogų sistemos vadovą ir greitųjų nuorodų vadovą.

  • Nors įkrauti įmanoma ir tada, kai EV mygtukas yra padėtyje ON/START, tačiau saugumo sumetimais įkrovimą pradėkite EV mygtuką nustatę į padėtį OFF, o automobilio pavarą – į padėtį P (stovėjimo). Prasidėjus įkrovimui, EV mygtuką nustatę į padėtį START arba ON galite naudotis elektros prietaisais, pavyzdžiui, radiju.

    Įkrovimo metu negalima perjungti pavaros iš P (stovėjimo) padėties į jokią kitą pavarą.

  • Aukštos įtampos akumuliatoriaus įkrovimo laikas gali skirtis atsižvelgiant į aukštos įtampos akumuliatoriaus būklę ir ilgaamžiškumą, įkroviklio specifikacijas ir aplinkos temperatūrą.

  • Jei įkrovimo jungtis ir įkrovimo įvadas nėra tinkamai sujungti, jungtis gali nukristi arba vibruoti. Tokiu atveju laikykite už įkrovimo jungties rankenos ir įstumkite ją iki galo.

Nešiojamojo įkroviklio įkrovimo būsenos indikatoriaus lemputė

Indikatorius

Išsami informacija

ENERGIJA

Įjungta: Maitinimas įjungtas

ĮKROVA

Įjungta: Įkraunant mirksi: Srovės apribojimas dėl aukštos kištuko arba vidinės temperatūros

KLAIDA

Mirksi: Įkrovimo procesas pertrauktas

CHARGE LEVEL

12

12 A

10

10 A

08

8 A

06

6 A

Įkrovimo srovė keičiasi, kai įkroviklis įjungtas į elektros lizdą, o ne į transporto priemonę, ir mygtukas (1) paspaudžiamas trumpiau nei 1 sek.

Valdymo dėžutė

Būsena / diagnozė / taisomoji priemonė

  • Į automobilio lizdą įjungta įkrovimo jungtis (dega žalia POWER (maitinimo) indikatoriaus lemputė)

  • Prie elektros lizdo prijungtas kištukas (dega žalia POWER (maitinimo) indikatoriaus lemputė)

Įkraunant

  • Įkrovos indikatorius (šviečia žalia POWER (maitinimo) indikatoriaus lemputė / šviečia mėlyna CHARGE (įkrovos) indikatoriaus lemputė)

  • Įkrovimo srovė

Prieš prijungiant įkrovimo jungtį prie automobilio lizdo (šviečia žalia POWER (maitinimo) indikatoriaus lemputė, mirksi raudona FAULT (klaidos) indikatoriaus lemputė)

  • Nenormali temperatūra

  • ICCB (kabelio valdymo dėžutės) klaida.

Prijungta prie automobilio (šviečia žalia POWER (maitinimo) indikatoriaus lemputė, mirksi raudona FAULT (klaidos) indikatoriaus lemputė)

  • Diagnostinio įrenginio gedimas

  • Srovės nuotėkis

  • Nenormali temperatūra

Sutrikimas dėl srovės nuotėkio (šviečia žalia POWER (maitinimo) indikatoriaus lemputė, mirksi raudona FAULT (klaidos) indikatoriaus lemputė)

  • Norėdami panaikinti klaidą, atjungę ir vėl prijungę maitinimo kištuką, 2 sekundes ar ilgiau palaikykite paspaustą mygtuką ir atleiskite.

Energijos taupymo režimas

  • Jei būsena nesikeičia ilgiau nei 1 minutę, įkrovos lygio indikatorius išsijungia.

Kaip atjungti nešiojamą įkroviklį (ICCB: Kabelio valdymo dėžutė).

  1. Laikykite įkrovimo jungties rankeną ir ištraukite.

  2. Būtinai uždarykite įkrovimo lizdo dangtelį.

  3. Išjunkite kištuką iš buitinio elektros lizdo. Netraukite kabelio kai atjungiate kištuką.

    A: Kištukas

    B: Elektros lizdas

  4. Uždarykite įkrovimo jungties ir kištuko apsauginius dangtelius, kad ant jų nepatektų pašalinės medžiagos.

  5. Naudodami atskirą įkrovimo jungtį, laikykite ją kabelio skyriuje.

Atsargumo priemonės naudojantis nešiojamuoju įkrovikliu (ICCB: Kabelio valdymo dėžutė).

  • Naudokite įgaliotosios „Kia“ atstovybės / partnerio serviso patvirtintą nešiojamąjį įkroviklį.

  • Nemėginkite taisyti, ardyti ar reguliuoti nešiojamojo įkroviklio.

  • Nenaudokite ilginamojo laido ir adapterio.

  • Įvykus gedimui, nedelsdami nustokite naudoti nešiojamąjį įkroviklį.

  • Nelieskite kištuko ir įkrovimo jungties drėgnomis rankomis.

  • Nelieskite kintamosios srovės įkrovimo jungties gnybto ir automobilio kintamosios srovės įkrovimo įvado.

  • Nejunkite įkrovimo jungties į įtampą, kuri neatitinka reikalavimų.

  • Nenaudokite nešiojamojo įkroviklio, jei jis yra susidėvėjęs, atidengtas arba jei nešiojamasis įkroviklis yra pažeistas.

  • Jei ICCB dėklas ir kintamosios srovės įkrovimo jungtis yra pažeisti, įtrūkę arba laidai yra atviri, nenaudokite nešiojamojo įkroviklio.

  • Neleiskite vaikams naudoti ar liesti nešiojamojo įkroviklio.

  • Saugokite valdymo dėžutę, kad nesušlaptų.

  • Įprastoje įkrovimo jungtyje ar kištuko gnybte neturi būti pašalinių medžiagų.

  • Nelipkite ant įkrovimo kabelio ar laido. Netraukite kabelio ar laido, nesukite jų ir nesulenkite.

  • Nekraukite akumuliatoriaus, jei žaibuoja.

  • Nemėtykite valdymo dėžutės ir nedėkite ant jos sunkių daiktų.

  • Prie įkroviklio įkrovimo metu nedėkite daiktų, kurie gali sukelti aukštą temperatūrą.

  • Jei įkrauti naudojate susidėvėjusį ar pažeistą buitinį elektros lizdą, gali kilti elektros smūgio rizika. Jei abejojate buitinės elektros lizdo būkle, jį turėtų patikrinti licencijuotas elektrikas.

  • Nedelsdami nustokite naudoti nešiojamąjį įkroviklį, jei buitinis elektros lizdas ar bet kurie jo komponentai perkaista arba pajuntate degėsių kvapą.

PASTABA

Norint išvengti įkrovimo laido vagystės, įkrovimo jungties negalima atjungti nuo įvado, kai durys yra užrakintos arba įkroviklio jungtis yra nustatyta režimu Always lock (visada užrakinti). Atrakinkite visas dureles, kad galėtumėte ištraukti įkrovimo jungtį.

Tačiau, jei automobilis veikia įkrovimo jungties režimu Lock while charging (užrakinti įkraunant), pasibaigus įkrovimui įkrovimo jungtis automatiškai atsijungia nuo įleidimo angos.

Paspaudus įkrovimo jungties atleidimo mygtuką, įkrovimas gali būti nutrauktas ir jungtis atsiskiria net tada, kai ji užrakinta.

Atjungiant įkroviklio jungtį nenuspaudus atlaisvinimo mygtuko, galima pažeisti jungtį ir įvadą.

Daugiau informacijos žr Daugiau informacijos.

Jei atlaisvinimo mygtukas neveikia net atrakinus visas duris, patraukite avarinį pakėlimo kabelį variklio skyriuje ir paspauskite jungties atlaisvinimo mygtuką, kad galėtumėte ją atjungti nuo automobilio. Jei atlaisvinimo mygtukas vis dar neveikia, rekomenduojame apsilankyti įgaliotoje „Kia“ atstovybėje / partnerio servise.
