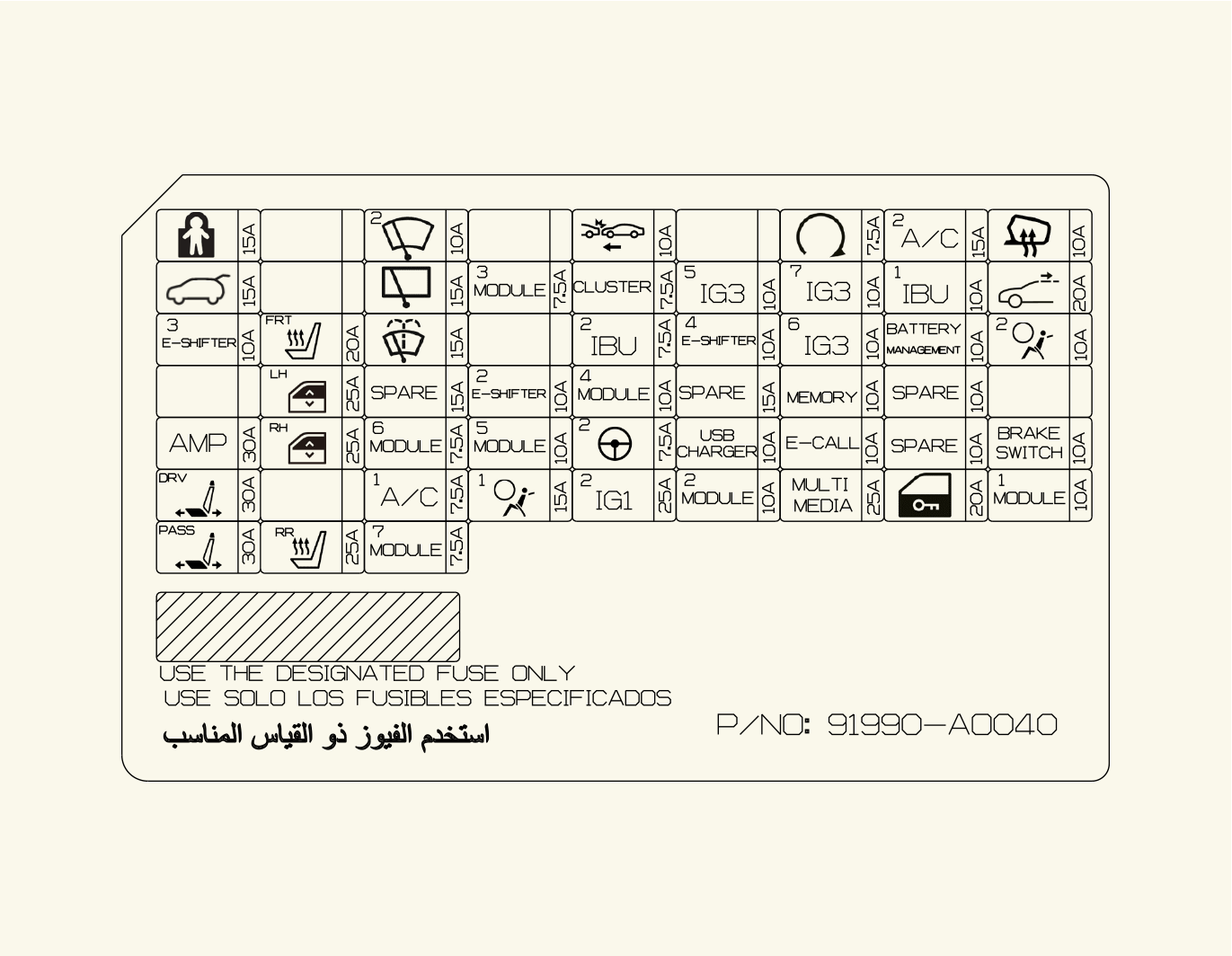

CHILD LOCK

Vaiko saugos užrakto įjungimo relė, vaiko saugos užrakto išjungimo relė

MODULE 7

Priekinės Sėdynės Valdymo Blokas, Galinių Sėdynių Šildytuvas, kintamosios srovės keitiklis

E-SHIFTER 2

Elektroninis ATM (automatinės transmisijos) pavarų rinkiklis

MEMORY

HUD, Nuotaikos Lempa, A/CON Blokas, Prietaisų Skydelis

IG3 5

V2L

IG3 6

BMS

IG3 7

A/CON Blokas, Audio/AVN Pagrindinis Blokas, Prietaisų Skydelis, CDM, PM Sensorius

FRONT WIPER 2

Priekinio Valytuvo Variklis

REAR WIPER

Galinio Valytuvo Relė, Galinio Valytuvo Variklis

MDPS 2

MDPS (Varikliu Varomo Vairo Stiprintuvo) blokas

* MDPS toks pat, kaip ir EPS (elektrinis vairo stiprintuvas).

IG1 2

Variklio Skyriaus Jungties Blokas (PCB BLOKO SAUGIKLIS – IEB4, ECU3, DCT3, EWP3)

FCA

Priekinis radiolokatorius

START

VCU, IBU (integruotas kėbulo valdymo blokas)

HEATED MIRROR

Vairuotojo / keleivio išorinių veidrodėlių blokas

TAILGATE OPEN

Bagažinės durelių fiksatorius

MODULE3

Daugiafunkcis jungiklis, IBU (integruotasis kėbulo valdymo blokas), stabdžių žibinto jungiklis, vairuotojo durų modulis

CLUSTER

Projekcinis ekranas, prietaisų skydelis

IAU

Vairuotojo / keleivio durų išorinė rankenėlė

S/HEATER FRT

Priekinių ventiliuojamų sėdynių valdymo modulis, priekinių sėdynių šildytuvo modulis

WASHER

Daugiafunkcis išjungiklis

IBU2

IBU (integruotas kėbulo valdymo blokas)

BATTERY MANAGEMENT

BMU

AIR BAG2

SRS (papildoma saugos sistema) valdymo modulis

SUNROOF1

Stoglangio variklis

P/WINDOW LH

Vairuotojo apsauginis elektra valdomo lango modulis (kairės pusės), keleivio apsauginis elektra valdomo lango modulis (dešinės pusės), galinio elektra valdomo lango jungiklis (kairės pusės)

E-SHIFTER 3

Elektroninis ATM (automatinės transmisijos) pavarų rinkiklis

MODULE4

Priekinis / Galinis Kampinis Radaras Kairės / Dešinės pusės, Priekinis / Galinis Inverteris, ADAS Blokas (Važiavimas), VESS (Virtualiosios Variklio Garso Sistemos) blokas, Priekinis Radaras, Priekinio Vaizdo Kamera, ADAS blokas, Konsolės Viršutinio Dangtelio Jungiklis

USB CHARGER

Vairuotojo / keleivio sėdynės USB kroviklis, priekinės konsolės USB kroviklis Nr. 1 / Nr. 2

A/C2

Oro kondicionieriaus valdymo modulis, aukšto slėgio vožtuvas, šaldomosios medžiagos vožtuvas Nr. 1 / Nr. 2, P/R jungčių blokas (orpūtės relė), BSA aušintuvas Nr. 1, oro kondicionieriaus aušinamojo skysčio vožtuvas

AMP

AMP (stiprintuvas)

P/WINDOW RH

Keleivio apsauginis elektra valdomo lango modulis (kairės pusės), vairuotojo apsauginis elektra valdomo lango modulis (dešinės pusės), galinio elektra valdomo lango jungiklis (dešinės pusės)

MODULE 6

IBU (integruotas kėbulo valdymo blokas)

MODULE 5

Duomenų ryšio jungtis, elektrochromatinis veidrodėlis, E-CALL blokas, ADP, garso / vaizdo ir navigacijos sistema, jungiklis paminkštintoje priekinio skydelio dalyje, priekiniai žibintai (kairės / dešinės pusės), AMP (stiprintuvas), belaidis išmaniojo telefono įkroviklis, vairuotojo / keleivio elektra valdomos sėdynės modulis, priekinių vėdinamų sėdynių valdymo modulis, priekinių sėdynių šildytuvo / galinių sėdynių šildytuvo valdymo modulis, grindų konsolės jungiklis, automatinio priekinių žibintų lygiavimo modulis, IFS (išmaniosios priekinių žibintų sistemos) modulis

E-CALL

E-CALL blokas

IBU 1

IBU (integruotas kėbulo valdymo blokas)

BRAKE SWITCH

Stabdymo žibinto jungiklis, IBU (integruota kėbulo valdymo blokas)

P/SEAT DRV

Vairuotojo elektra valdomos sėdynės jungiklis, vairuotojo elektra valdomos sėdynės modulis (su integruota atminties sistema (IMS))

A/C1

A/C valdymo modulis

AIR BAG 1

SRS (papildoma saugos sistema) valdymo modulis

MODULE 2

AMP (stiprintuvas), ADP, P/E jungčių blokas (maitinimo lizdo relė), IBU (integruotasis kėbulo valdymo blokas), E-CALL blokas, ADAS blokas, garso / vaizdo ir navigacijos sistemos klaviatūra, garso / vaizdo ir navigacijos sistema

MULTIMEDIA

Garso / vaizdo ir navigacijos sistema

DOOR LOCK

Durų užrakinimo relė, durų atrakinimo relė, durų užrakto blokavimo relė

MODULE 1

Avarinių žibintų jungiklis, daugiafunkcis jungiklis, duomenų ryšio jungtis, lietaus jutiklis, UIP sirena, UIP jutiklis, PTG blokas, vairuotojo durų modulis, vairuotojo / keleivio išorinių veidrodėlių blokas

P/SEAT PASS

Keleivio elektra valdomos sėdynės jungiklis, keleivio elektra valdomos sėdynės modulis

S/HEATER RR

Galinės sėdynės šildytuvo valdymo modulis

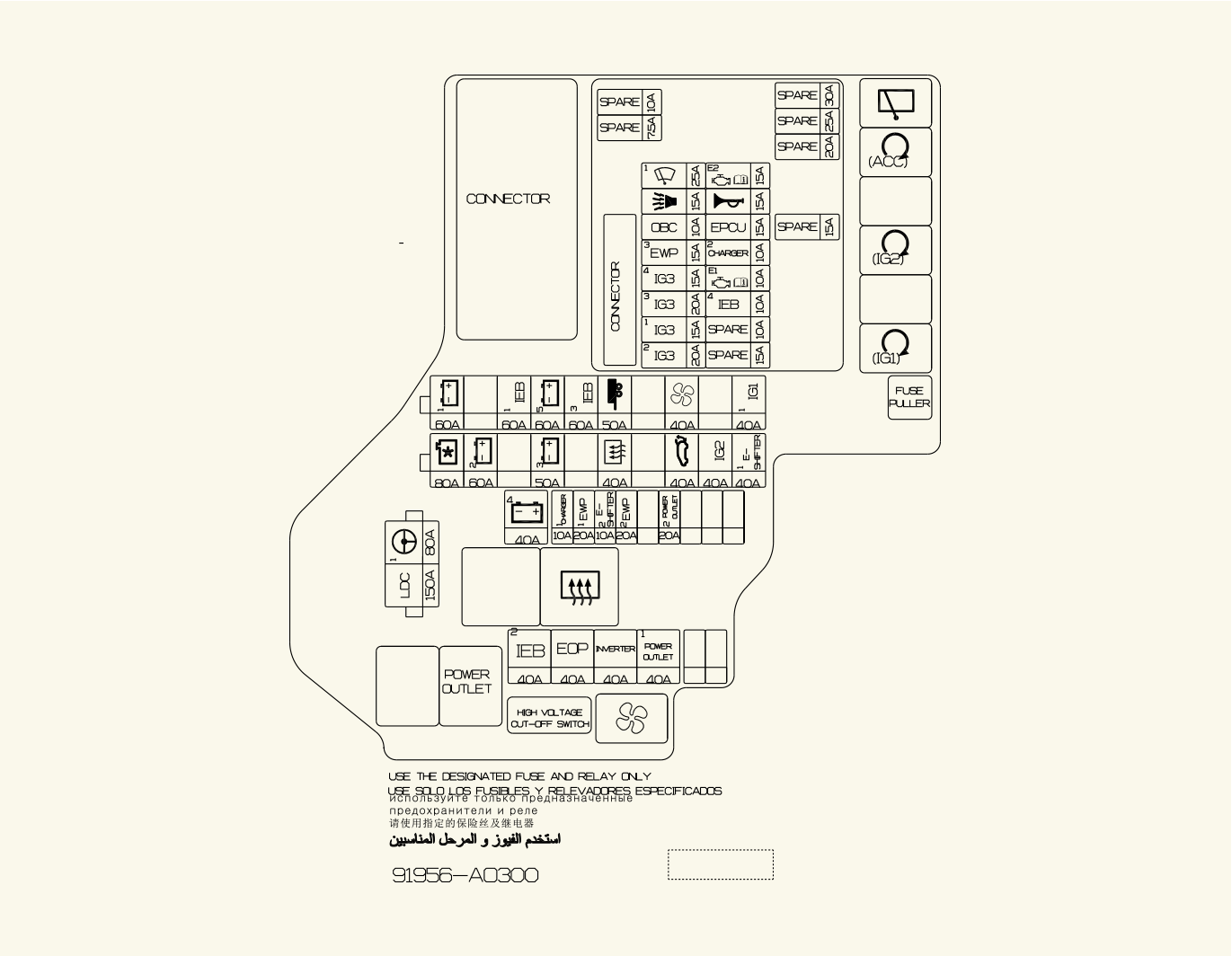

MULTI FUSE-1

LDC

Saugiklis (IEM, EOP, Inverteris, Maitinimo Lizdas)

MDPS1

AGT vienetas

* MDPS toks pat, kaip ir EPS (elektrinis vairo stiprintuvas).

MULTI FUSE-3

B+5

PCB Blokas (IG3 Pagrindinė Relė, Saugiklis: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

IG1 1

(SAUGIKLIS -MODULIS2, USB ĮKROVIKLIS, ORO/PAGALVĖ1, IBU2, MDPS2, PRIETAISŲ SKYDELIS, 3 MODULIS, ORO/PAGALVĖ IND, MODULIS 4, MODULIS 5, E PAVARŲ PERJUNGIKLIS2, FCA, ING1 2 )

B+1

ICU Jungčių Blokas (IPS2, IPS3, IPS5, IPS7, IPS12, IPS14)

IEB 1

IEB vienetas

IEB 3

IEB vienetas

IG1

Priekabos jungties blokas

BLOWER

Variklio Skyriaus Jungties Blokas (Pūtiklio Relė)

MULTI FUSE-2

C/FAN

Aušinimo ventiliatoriaus variklis

RR HTD

P/R jungčių blokas (galinio šildytuvo relė)

B+2

ICU Jungčių Blokas (IPS)

B+3

ICU JUNGČIŲ BLOKAS (SAUGIKLOS - APSAUGA NUO VAIKŲ, E PAVARŲ PERJUNGIKLIS3, P/WDW LH, P/WDW RH, T/VARTŲ ATIDARYMAS, AMP, P/SĖDYNĖ DRV, P/SĖDYNĖ PASS, S/ŠILDYTUVAS FRT, S/ŠILDYTUVAS RR), EWP2

POWER TAILGATE

Elektra valdomas bagažinės dangčio blokas

IG2

ICU JUNGČIŲ BLOKAS (SAUGIKLIS - PLOVIKLIS, ORO KONDICIONIERIUS, MODULIS6, MODULIS7, VALYTUVAS RR)

E-SHIFTER 1

SCU

FUSE

B+4

ICU Jungties Blokas (Ilgalaikės Apkrovos Fiksatoriaus Relė, Saugiklis: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

IEB 2

IEB vienetas

CHARGER 1

CDM

EWP1

1-as elektrinis vandens siurblys

EWP2

2-as elektrinis vandens siurblys

P/OUTLET1

Maitinimo lizdo relė

INVERTER

Galinis elektrinis alyvos siurblys

EOP

Priekinis Elektrinis Alyvos Siurblys

E-SHIFTER2

Elektroninio pavarų perjungimo įtaiso relė, SCU, elektroninis ATM pavarų rinkiklis

P/OUTLET2

Priekinis maitinimo lizdas

WIPER1

PCB (spausdintinių plokščių) blokas (valytuvų pagrindinė relė)

EPCU

Priekinis inverteris

B/ALARM

PCB (spausdintinių plokščių) blokas (signalizacijos garso signalo relė)

HORN

PCB (spausdintinių plokščių) blokas (garso signalo relė)

OBC

ICCU, VCMS

EWP 3

EWP PE

IG3 1

Inverteris, VCU

IG3 3

Elektrinis vandens siurblys

EPCU

Inverteris

ECU 1

VCU

IG3 4

ICCU, VCMS, CDM, Aušintuvas

IEB 4

IEB vienetas

CHARGER 2

Įkroviklio Atrakinimo, Užrakinimo Relė

IG3 2

3WAY V/V, EOP, ICU (IG3 SAUGIKLIS)

Rear Heated Relay

ACC Relay

IG1 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

REAR WIPER RELAY
