Sulake-/relepaneelin kuvaus

Sulake-/relepaneelin kansissa on sulake-/relemerkintä, jossa kuvaillaan sulakkeen/releen nimi ja kapasiteetti.

HUOMAA

Kaikki tässä käsikirjassa esitetyt sulakepaneelin kuvaukset eivät ehkä päde autoosi. Tiedot ovat tarkkoja painoajankohtana. Kun tarkastat autosi sulakepaneelia, katso sulakepaneelin merkintöjä.

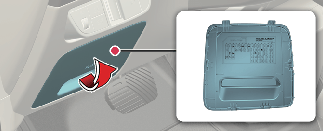

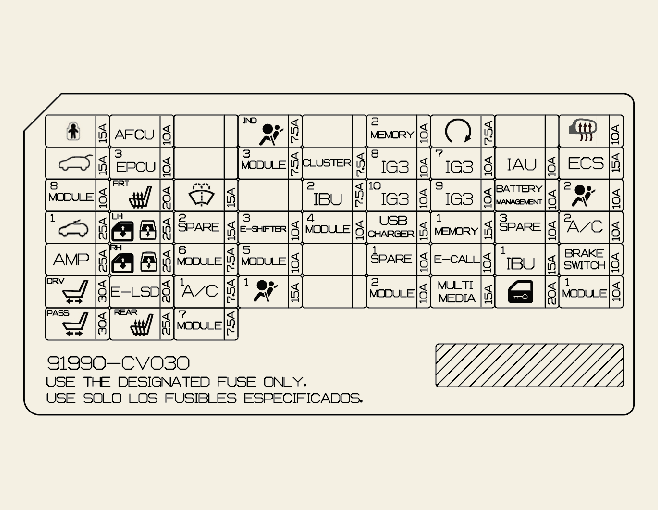

Kuljettajan puolen sulakepaneeli

ICU-kytkentärasia

Sulakkeen nimi

Symboli

Sulakkeen nimellisarvo

Suojattu virtapiiri

CHILD LOCK

15 A

Lapsilukon rele , lapsilukon avausrele

AFCU

10 A

AFCU

A/BAG IND

7,5 A

Yläkonsoli

MEMORY2

10 A

Sulake – MEMORY2, tunnelmavaloyksikkö, törmäystyynyn tunnelmavalo V/O, ADP, Head-Up-näyttö, ADS-yksikkö

START

7,5 A

VCU, IBU (integroitu korin ohjausyksikkö)

LÄMMITETTÄVÄ PEILI

10 A

Kuljettajan/matkustajan ulkopeiliyksikkö

TAILGATE OPEN

15 A

Takaluukun salpa

EPCU 3

10 A

Takataajuusmuuttaja

MODULE3

7,5 A

Monitoimikytkin, IBU (integroitu korin ohjausyksikkö), jarruvalokytkin, kuljettajan oven moduuli

MITTARISTO

7,5 A

Head Up -näyttö, mittaristo

IG3 8

10 A

V2L-yksikkö, ICCU, VCMS, sähköinen takaöljypumppu, CDM

IG3 7

10 A

Incar-lämpötila-anturi,audio/video- ja navigaation pääyksikkö, Ilmastoinnin PTC (positiivisen lämpötilakertoimen ) -lämmitin, ilmastoinnin ohjausyksikkö, mittaristo

IAU

10 A

Kuljettajan/matkustajan oven ulkokahva

ECS

15 A

Ei käytössä

MODUULI8

10 A

Kuljettajan/matkustajan sähkötoimisen istuimen moduuli, kuljettajan/matkustajan manuaalisen istuimen kytkin

S/HEATER FRT

20 A

Etuistuimien tuuletuksen ohjausmoduuli, etuistuimien lämmittimen ohjausmoduuli

PESULAITE

15 A

Monitoimikytkin

IBU2

7,5 A

IBU (integroitu korin ohjausyksikkö)

IG3 10

10 A

SCU (järjestelmän ohjausyksikkö), takataajuusmuuttaja, BMU

IG3 9

10 A

Ei käytössä

AKUN HALLINTA

10 A

BMU

TURVATYYNY 2

10 A

SRS (täydentävä turvajärjestelmä) ohjausyksikkö

KATTOLUUKKU1

25 A

Kattoikkunan moottori

P/IKKUNA LH

25 A

Kuljettajan sähköikkunan turvamoduuli (LHD), matkustajan sähköikkunan turvamoduuli (RHD), takaikkunan turvamoduuli V

VARA2 (IG2)

15 A

Ei käytössä

E-SHIFTER 3

10 A

Sähköisen automaattivaihteiston (ATM) vaihtovalitsin

MODULE4

10 A

Etu/takakulmatutka LH/RH, etu/takataajuusmuuttaja, ADAS-yksikkö (ajo), VESS-yksikkö (virtuaalinen moottorin äänijärjestelmä), älykkään vakionopeussäätimen tutka, takanäkymäkamera (ADAS), ADAS-yksikkö, mittariston yläkannen kytkin

USB-LATURI

15 A

Kuljettajan/matkustajan istuimen USB-laturi, etukonsolin USB-laturi #1/#2

MEMORY1

15 A

Sulake – MEMORY2, mittaristo, ilmastoinnin ohjausmoduuli, mittariston tunnelmavalo (ylempi/alempi), mittariston lattiakytkin, kuljettajan/matkustajan tunnelmavalonlamppu V/O

VARA3 (B+)

10 A

Ei käytössä

A/C2

10 A

Ilmastoinnin ohjausmoduuli, korkeapaineventtiili, kylmäaineventtiilit #1/#2 P/R-kytkentärasia (puhaltimen rele), BSA-jäähdytin #1, ilmastoinnin kylmäaineventtiili

AMP

25 A

AMP (vahvistin)

P/WINDOW RH

25 A

Matkustajan sähköikkunan turvamoduuli (LHD), kuljettajan sähköikkunan turvamoduuli (RHD), takaikkunan turvamoduuli O

MODULE6

7,5 A

IBU (integroitu korin ohjausyksikkö)

MODULE5

10 A

Datalinkkiyhteys, sähköinen kromaattinen peili, E-CALL-yksikkö, ADP, audio/video- ja navigoinnin pääyksikkö, törmäystyynyn kytkin, ajovalot V/O, AMP (vahvistin), älypuhelimen langaton laturi, kuljettajan/matkustajan sähkötoimisen istuimen moduuli, etuistuimen tuuletuksen ohjausmoduuli, etuistuimen lämmittimen ohjaus takaistuimen lämmittimen ohjausmoduuli, mittariston lattiakytkin, automaattisen ajovalojen korkeussäädön moduuli, IFS (älykäs etuvalojärjestelmä) -moduuli

VARA1 (ACC)

10 A

Ei käytössä

E-CALL

10 A

E-CALL-yksikkö

IBU1

15 A

IBU (integroitu korin ohjausyksikkö)

JARRUKYTKIN

10 A

Jarruvalon kytkin, IBU (integroitu korin ohjausyksikkö)

P/ISTUIN KULJ

30 A

Kuljettajan sähkötoimisen istuimen kytkin, kuljettajan sähköistuimen moduuli (mukana IMS (integroitu muistijärjestelmä))

A/C1

7,5 A

Ilmastoinnin ohjausmoduuli

TURVATYYNY1

15 A

SRS (täydentävä turvajärjestelmä) ohjausyksikkö

MODULE2

10 A

AMP (vahvistin), ADP, P/E-kytkentärasian lohko (virtalähdön rele), IBU (integroitu korinohjausyksikkö), E-CALL-yksikkö, ADAS-yksikkö, Audio/video- ja navigoinnin näppäimistö, Audio/video- ja navigoinnin pääyksikkö

MULTIMEDIA

15 A

Audio/video- ja navigoinnin pääyksikkö

DOOR LOCK

20 A

Ovien lukituksen rele, ovien lukituksen avauksen rele, kuolleen lukon rele

MODULE1

10 A

Hätävilkkujen kytkin, monitoimikytkin, datalinkkiyhteys, sadeanturi, UIP-sireeni, UIP-anturi, PTG-yksikkö, kuljettajan ovimoduuli, kuljettajan/matkustajan ulkopuolinen peiliyksikkö

P/ISTUIN MATK

30 A

Matkustajan sähkötoimisen istuimen kytkin, sähkötoimisen istuimen moduuli

S/HEATER RR

25 A

Takaistuimen lämmittimen ohjausyksikkö

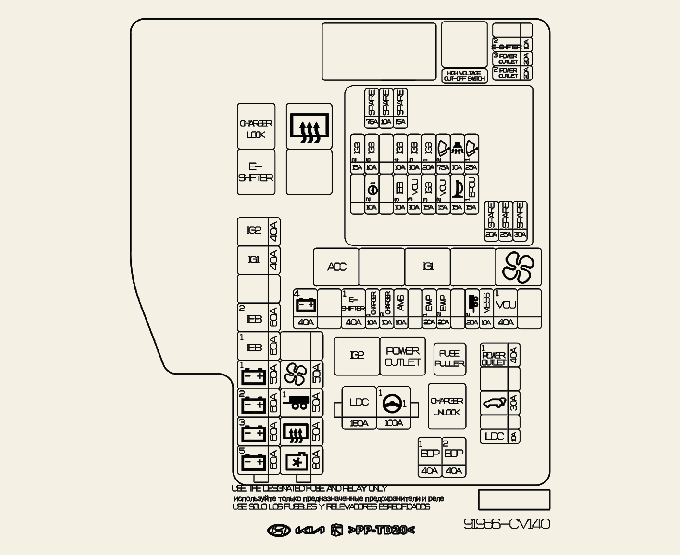

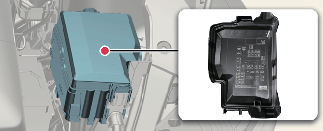

Moottoritilan sulakepaneeli

Piiri (P/R-kytkentärasia)

Sulakkeen nimi

Symboli

Sulakkeen nimellisarvo

Suojattu virtapiiri

MONIASULAKE-1

LDC

180A

P/R-kytkentä (sulake: P/LÄHTÖ1, T/LUUKKU, EOP1, EOP2)

MDPS1

100 A

MDPS-yksikkö

* MDPS on sama kuin EPS (sähkötoiminen ohjaustehostin).

MONIASULAKE-3

B+5

60 A

PCB-lohko (IG3-päärele, sulake: PYYHIN1, EPCU1, B/HÄLYTYS, ÄÄNIMERKKI, VCU2)

B+3

60 A

ICU-kytkentärasia (sulake: LAPSILUKKOA, AFCU, TAKALUUKKU AUKI, EPCU 3, MODUULI8, S/LÄMMITIN FT, KATTOLUUKKU1, S/IKKUNA V, VAHV, S/IKKUNA O, S/ISTUIN KULJ, S/ISTUIN MATK, S/LÄMMITIN O)

B+2

60 A

ICU-kytkentärasia (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

50 A

ICU-kytkentärasia (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

60 A

IEB-yksikkö

IEB2

60 A

IEB-yksikkö

IG1

40 A

P/R-kytkentärasia (ACC-rele, IG1-rele)

IG2

40 A

P/R-kytkentärasia (IG2-rele)

MULTI FUSE-2

C/FAN

80 A

Jäähdytyspuhaltimen moottori

RR HTD

50 A

P/R-kytkentärasia (takalämmitysrele)

TRAILER1

50 A

Perävaunun liitin

PUHALLIN

50 A

P/R-kytkentärasia (puhaltimen rele)

SULAKE

B+4

40 A

ICU-kytkentärasialohko (pitkäaikaisen kuormituksen salparele, sulake: IAU, ECS, AKUN HALLINTA, TURVATYYNY2, MUISTI1, VARA3 (B+), A/C2, E-CALL, IBU1, JARRUKYTKIN, MULTIMEDIA, OVEN LUKITUS, MODUULI1)

E-SHIFTER1

40 A

P/R-kytkentärasialohko (E-Shifter-rele, sulake: E-SHIFTER2)

LATURI1

10 A

P/R-kytkentärasialohko (laturin lukituksen rele, laturin lukituksen avausrele), ICCU, VCMSCDMM

LATURI2

10 A

CDM

AMS

10 A

12V Akun anturi

EWP1

20 A

Sähköinen vesipumppu #1

EWP2

20 A

Sähköinen vesipumppu #2

TRAILER2

20 A

Perävaunun liitin

VESS

10 A

VESS-yksikkö

VCU1

40 A

VCU

P/OUTLET1

40 A

Virtalähdön rele

TAKAL.

30 A

PTG-yksikkö

EOP1

40 A

Sähköinen takaöljypumppu

EOP2

40 A

Sähköinen etusähköpumppu (4WD)

E-SHIFTER2

10 A

E-Shifter-rele, SCU, elektronisen ATM-vaihtajan valitsin

P/OUTLET3

20 A

Takatilan virtalähtö

P/OUTLET2

20 A

Etupistorasia

PCB-lohko

Sulakkeen nimi

Symboli

Sulakkeen nimellisarvo

Suojattu virtapiiri

WIPER1

25 A

PCB (piirilevy) lohko (pyyhkijöiden päärele)

EPCU1

15 A

Etutaajuusmuuttaja (4WD)

B/ALARM

10 A

PCB (piirilevy) lohko (varashälyttimen summerin rele)

ÄÄNIMERKKI

15 A

PCB (piirilevy) lohko (äänimerkin rele)

WIPER2

7,5 A

IBU (integroitu korin ohjausyksikkö)

VCU2

15 A

VCU

IG3 1

20 A

ICU-kytkentärasia (sulake: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

15 A

Sähköinen vesipumppu

IG3 5

10 A

BMS:n (akunhallintajärjestelmän) jäähdytynesteen 3-tieventtiili

VCU3

10 A

VCU

IG3 4

10 A

Sähköinen vesipumppu #1, #2, sähköinen ilmastoinnin kompressori

IEB3

10 A

IEB-yksikkö

IG3 6

10 A

Jäähdytyspuhaltimen, Sähköinen etuöljypumppu (4WD)

MDPS2

10 A

MDPS-yksikkö

* MDPS on sama kuin EPS (sähkötoiminen ohjaustehostin).

IG3 2

15 A

Etutaajuusmuuttaja (4WD), VCU

Rele

Katso reletyyppi seuraavasta taulukosta.

Releen nimi

Symboli

TYYPPI

Laturin lukon rele

MICRO

E-siirtäjän rele

MICRO

Takalämmityksen rele

MINI

ACC-rele

MICRO

IG1-rele

MICRO

Puhaltimen rele

MICRO

IG2-rele

MICRO

Virtalähdön rele

MICRO

Laturin lukon avauksen rele

MICRO
