Varotoimia AC-lataukselle ja ylläpitolaturille (kannettava latauskaapeli) (AC-lataus)

1. Latausluukun avaamisen jälkeen on tarkistettava lataussymboli varoitusetiketin alaosasta.

2. Tarkasta AC- ja ylläpitolatauskaapelin latausliittimen symboli.

3. Kun olet tarkastanut lataussymbolin aakkoskirjaimen, siirry latausvaiheeseen.

   * Katso kohta Lisätietoja.

4. Odotettavissa vian, tulipalon, vamman jne. vaara ladattaessa latausliittimellä, jossa on väärä symboli.

Varotoimia DC-lataukselle (DC-lataus)

1. Latausluukun avaamisen jälkeen on tarkistettava lataussymboli varoitusetiketin alaosasta.

2. Tarkasta latausliittimen symboli pikalatausasemalla.

3. Kun olet tarkastanut lataussymbolin aakkoskirjaimen, siirry latausvaiheeseen.

   * Katso kohta Lisätietoja.

4. Odotettavissa vian, tulipalon, vamman jne. vaara ladattaessa latausliittimellä, jossa on väärä symboli.

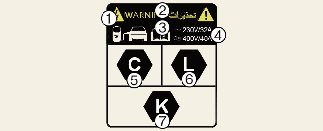

Sähkölatausetiketti (Eurooppa)

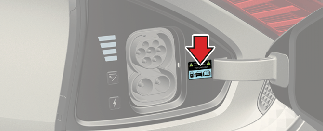

Sähkölatausetiketti on kiinnitetty latausluukkuun.

1. Korkeajännitevaroitus

2. Latausluukun symboli

3. Katso lisätietoja osasta Lisätietoja.

4. Latausjännite ja -virta

   (): AC yksivaihe

   (): AC kolmivaihe

5–7: Lataustyypin symbolit. Katso lisätietoja osasta Lisätietoja.

Sähkölatausetiketin symbolitaulukko (Eurooppa)

AC- ja ylläpitolaturilataus

Syöttötyyppi	Konfiguraatio	Lisävarustetyyppi	Jännitealue	Tunniste
AC	7P	Ajoneuvon liitin ja tulopistoke	≤480 V RMS

DC-lataus

Syöttötyyppi	Konfiguraatio	Lisävarustetyyppi	Jännitealue	Tunniste
DC	7P COMBO	Ajoneuvon liitin ja tulopistoke	50V - 500V
			200V - 920V
