Beskrivelse av sikrings-/relépanel

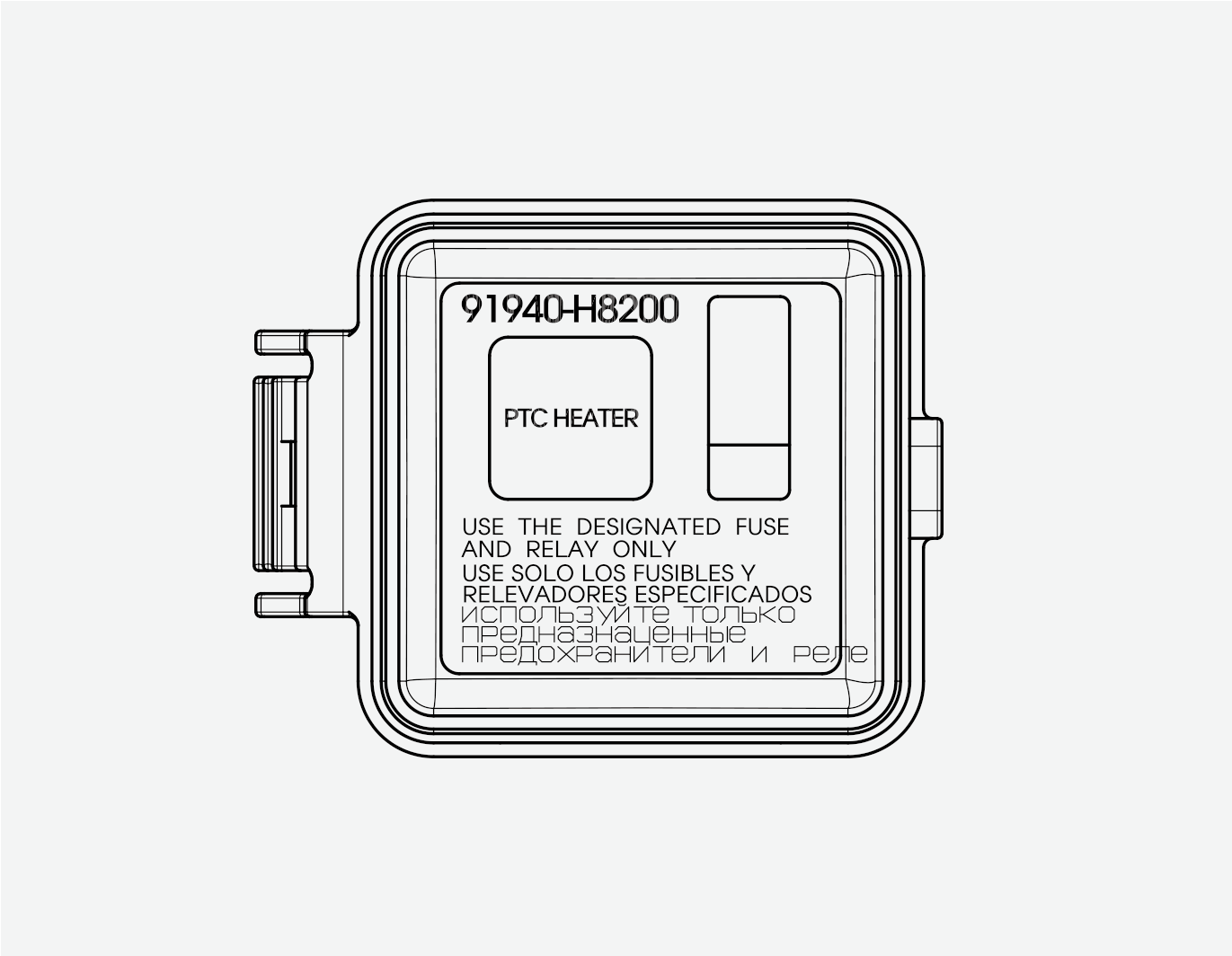

Innenfor dekselet til sikrings-/relépanelet kan du finne etiketten for sikringen/reléet som beskriver navnet på sikringen/reléet samt kapasitet.
Ikke alle sikringspanelbeskrivelsene i denne håndboken er nødvendigvis aktuelle for din bil. De er korrekte på trykketidspunktet. Når du ser i sikringspanelet i bilen din, skal du se etter sikringspaneletiketten.

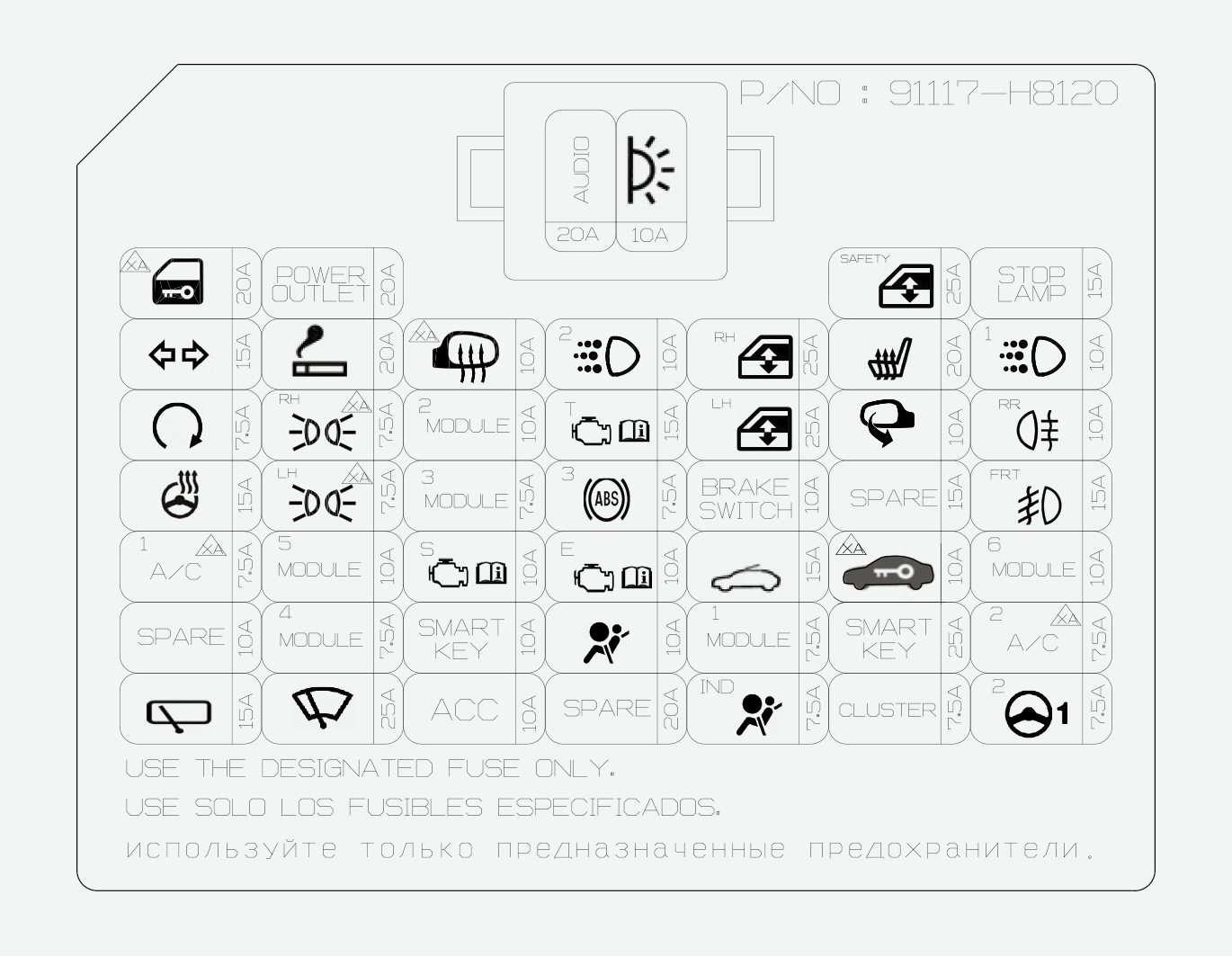

Sikringspanel på førersiden
|
Symbol |
Sikringens kapasitet |
Beskyttet krets |
|---|---|---|
|
|
20A |
Åpningsrelé for bakluke, baklåsrelé, dørlås-/åpningsrelé |
|
|
20A |
Strømuttak |
|
|
25A |
Vindusheismodul førersikkerhet |
|
|
15 A |
Stoppsignal, elektronisk modul |
|
|
15 A |
BCM (karosseristyringsmodul), SLM-enhet |
|
|
20A |
Sigarettenner |
|
|
10 A |
Eelektrisk sidespeil fører, elektrisk sidespeil passasjer, kontrollmodul for klimaanlegg, ECM (kontrollmodul for motor) / PCM (kontrollmodul for drivverk) |
|
|
10 A |
Karosseristyringsmodul (kjørelys 1/2 styrke) |
|
|
25A |
Hovedbryter for elektrisk vindu, vindusheisbryter passasjer (venstrestyrt bil) |
|
|
20A |
Fremre setevarmer-styringsmodul |
|
|
10 A |
DRL-relé (kjørelys) |
|
|
7,5 A |
ECM (motorstyringsmodul), koblingsboks i motorrom (startrelé), låsebryter for tenning og clutch, girområdebryter, relé for tyverialarm, kontrollmodul for smartnøkkel |
|
|
7,5 A |
Frontlys høyre side, lampe til registreringsskiltlys høyre side, kombinasjonslys bak høyre side (INN/UT), belysning (+) |
|
|
10 A |
BCM (kroppskontrollmodulen), bryter for kollisjonspute, konsollbryter foran, frontradar, frontkamera, advarselsenhet for blindsonekollisjon venstre side/høyre side |
|
|
15 A |
Koblingblokk for motorrom (bryter til ryggelys), girområdebryter, sportsmodusbryter, TCM (girstyringsmodul), clutchsensor, hastighetssensor, bremselysbryter, elektronisk clutchmodul |
|
|
25A |
Hovedbryter for elektrisk vindu, vindusheisbryter passasjer (høyrestyrt bil) |
|
|
10 A |
Bryter for utvendig elektrisk speil |
|
|
10 A |
Bakre tåkelysrelé |
|
|
15 A |
Klokkefjær |
|
|
7,5 A |
Frontlys venstre side, registreringsskiltlys venstre side, kombinasjonslys bak venstre side (INN/UT) |
|
|
7,5 A |
Kontrollmodul for forsetevarmer, audio, hovedenhet for audio/video og navigasjon, aktuator for høydejustering av frontlys venstre side / høyre side, frontlys venstre/høyre side, kontrollmodul for klimaanlegg, elektrokromspeil, bryter for kollisjonspute, DC-DC-omformer, klokkefjær, girindikator for automatgir |
|
|
7,5 A |
Datalinkkontakt, ABS-/ESC-kontrollmodul (elektronisk stabilitetskontroll) |
|
|
10 A |
Smartnøkkel-styringsmodul, bremselysbryter |
|
|
15 A |
Reserve |
|
|
15 A |
Fremre tåkelysrelé |
|
|
7,5 A |
Koblingsblokk for motorrom (vifterelé for klimaanlegg), koblingsblokk for bensin (PTC-varmerelé), kontrollmodul for klimaanlegg |
|
|
10 A |
Koblingsblokk for motorrom (frontlysrelé (lav), frontlysrelé (høy)), kontrollmodul for forsetevarmer, BCM (kontrollmodul for karosseri) |
|
|
10 A |
CVVD-aktuator (Continuously Variable Valve Duration) |
|
|
10 A |
ECM (kontrollmodul for motor) / PCM (kontrollmodul for drivverk) |
|
|
15 A |
Soltakmotor |
|
|
10 A |
Startsperremodul |
|
|
10 A |
Nøkkelsperre, bryterpanel i midtpanel, datalinkkontakt |
|
|
10 A |
Reserve |
|
|
7,5 A |
SLM-enhet, BCM (karosseristyringsmodul), smartnøkkelstyringsmodul |
|
|
10 A |
Kontrollmodul for smartnøkkel, startsperremodul, BSA-styreenhet |
|
|
10 A |
Kontrollmodul for SRS (ekstra sikringssystem) |
|
|
7,5 A |
BCM (karosseristyringsmodul), SLM-enhet |
|
|
25A |
Smartnøkkel-styringsmodul |
|
|
7,5 A |
Kontrollmodul for klimaanlegg |
|
|
15 A |
Multifunksjonsbryter, motor til bakre visker, relé for vindusvisker bak |
|
|
25A |
Multifunksjonsbryter, viskermotor, koblingsblokk for motorrom (relé. for bakre vindusvisker) |
|
|
10 A |
Strømuttaksrelé, BCM (karosseristyringsmodul), SLM-enhet, audio, hovedenhet for audio/video og navigasjon, DC-DC-omformer, USB-ladekontakt, bryter for elektriske sidespeil og smartnøkkelstyringsmodul. |
|
|
20A |
Reserve |
|
|
7,5 A |
Instrumentpanel |
|
|
7,5 A |
Instrumentpanel |
|
|
7,5 A |
MDPS (motordrevet servostyring)-enhet |
|
|
20A |
DC-DC-omformer, audio, hovedenhet for audio/video og navigasjon |
|
|
10 A |
Taklysrelé, kontrollmodul for klimaanlegg, automatisk lys- og fotosensor, BCM (karosseristyringsmodul), instrumentpanel, regnsensor, SLM-enhet, hanskeromlys, bagasjeromslys, kupélys, takkonsollampe, sminkelys foran venstre side/høyre side |
Sikringspanel i motorrommet
|
Symbol |
Sikringens kapasitet |
Beskyttet krets |
|---|---|---|
|
|
80A |
MDPS (motordrevet servostyring)-enhet |
|
|
150 A / 180 A |
Sikring - ABS 1, ABS 2, VIFTE, DUGGFJERNING BAK |
|
|
10 A |
Relé for bakre vindusvisker, motor til frontvisker, multifunksjonsbryter |
|
|
15 A |
ECM (motorstyringsmodul) |
|
|
15 A |
Magnetventil til rensekontroll, oljestyringsventil #1/#2, oksygensensor (opp/ned) |
|
|
10 A |
A/Con-relé, underliggende koblingsboks (kjølevifterelé 2), magnetventil til RCV-kontroll, variable oljepumpeideer. |
|
|
15 A |
Drivstoffpumperelé |
|
|
10 A |
Frontlys høyre side |
|
|
10 A |
Frontlys venstre side |
|
|
10 A |
[Med mild HEV] BSA-kjølevifte |
|
|
10 A |
[Med mild HEV] BSA-styreenhet |
|
|
10 A |
[Med mild HEV] hybridstarter og generatormotor |
|
|
15 A |
ECM (motorstyringsmodul) |
|
|
15 A |
ECM (motorstyringsmodul) |
|
|
20A |
Tenningsspole #1, #2, #3 |
|
|
10 A |
Bryter til ryggelys |
|
|
15 A |
ECM (motorstyringsmodul) |
|
|
40A |
ABS-/ESC-kontrollmodul (elektronisk stabilitetskontroll) |
|
|
40A |
ABS-/ESC-kontrollmodul (elektronisk stabilitetskontroll) |
|
|
40A |
AC-vifterelé |
|
|
40A |
Koblingsblokk for instrumentpanel (relé for duggfjerning bak) |
|
|
40A |
Koblingsblokk for instrumentpanel (sikring - STOPPLYS, DRL 2, DRL 1, TÅKELYS BAK, TILDUGGING I FRONT, MODUL 6, AUDIO, LESELYS) |
|
|
50A |
Koblingsblokk for instrumentpanel (sikring - SIKKERHETSVINDU, EL-VINDU H, S/VARMEAPPARAT, EL-VINDU V, INNFELLBART SPEIL, BREMSEBRYTER, SOLTAK, STARTSPERRE, SMARTNØKKEL, relé for elektrisk vindu) |
|
|
40A |
Tenningsbryter, PDM-reléboks (IG 2-relé), startrelé |
|
|
60A |
Underliggende koblingsboks (kjølevifterelé 2) |
|
|
40A |
TCM (Girstyringsmodul) |
|
|
40A |
[Med clutch etter ledning] Elektronisk clutchmodul |
|
|
40A |
TCM (Girstyringsmodul) |
|
|
40A |
Koblingsblokk for instrumentpanel (sikring - DØRLÅS, BLINKLYS, relé for baklys) [Med mild HEV] hovedrelé, hornrelé |
|
|
40A |
Tenningsbryter, PDM-reléboks (IG1-relé, ACC-relé) |
|
|
40A |
Koblingsblokk for instrumentpanel (relé for strømuttak) |
|
|
10 A |
Relé for klimaanlegg |
|
|
20A |
TCM (Girstyringsmodul) |
|
|
20A |
Frontlysrelé (lav) |
|
|
20A |
Frontlysrelé (høy) |
|
|
20A |
Drivstoffpumperelé |
|
|
15 A |
Tyverialarmhornrelé, hornrelé |
|
|
15 A |
[Med clutch etter ledning] Elektronisk clutchmodul |
|
|
10 A |
[Med ISG] Batterisensor |
|
|
30 A |
ENG E9, ENG E8, hovedrelé |
|
|
40A |
CVVD-aktuator (Continuously Variable Valve Duration) |
|
|
40A |
[Girkasse med dobbelt clutch] smartgiraktuator |
|
Symbol |
Relé-navn |
Type |
|---|---|---|
|
|
Burglar Alarm Horn Relay |
MICRO |
|
|
Wiper HI Relay |
MICRO |
|
|
Head Lamp LO Relay |
MICRO |
|
|
Wiper LO Relay |
MICRO |
|
|
Head Lamp HI Relay |
MICRO |
|
|
Air Conditioner Relay |
MICRO |
|
|
Fuel Pump Relay |
MICRO |
|
|
Start Relay |
MICRO |
|
|
Cooling Fan 2 Relay |
MICRO |
|
|
Main Relay |
MINI |
|
|
Horn Relay |
MICRO |
|
|
Air Conditioner Blower Relay |
MICRO |
|
Symbol |
Sikringens kapasitet |
Beskyttet krets |
|---|---|---|
|
|
80A |
MDPS (motordrevet servostyring)-enhet |
|
|
125A / 150A |
Sikring - ABS 1, ABS 2, VIFTE, DUGGFJERNING BAK |
|
|
10 A |
Relé for bakre vindusvisker, motor til frontvisker, multifunksjonsbryter |
|
|
15 A |
ECM (motorstyringsmodul) |
|
|
15 A |
Magnetventil til rensekontroll, oljestyringsventil #1/#2, oksygensensor (opp/ned) |
|
|
10 A |
Kjølevifterelé 1, relé for klimaanlegg, forhjulssensor høyre side, underliggende koblingsboks (kjølevifterelé 2) |
|
|
15 A |
Relé for drivstoffpumpe, injektor #1, #2, #3, #4 |
|
|
10 A |
Frontlys høyre side |
|
|
10 A |
Frontlys venstre side |
|
|
15 A |
ECM (motorstyringsmodul) |
|
|
15 A |
ECM (motorstyringsmodul) |
|
|
20A |
Tenningsspole #1, #2, #3, #4 |
|
|
10 A |
[Manuell girkasse] Bryter til ryggelys |
|
|
15 A |
ECM (motorstyringsmodul) |
|
|
40A |
Blokkeringsfritt bremsesystem (ABS)/ESC-kontrollmodul (elektronisk stabilitetskontroll) |
|
|
40A |
Blokkeringsfritt bremsesystem (ABS)/ESC-kontrollmodul (elektronisk stabilitetskontroll) |
|
|
40A |
Relé for klimaanleggsvifte |
|
|
40A |
Koblingsblokk for instrumentpanel (relé for duggfjerning bak) |
|
|
40A |
Koblingsblokk for instrumentpanel (sikring - STOPPLYS, DRL 2, DRL 1, TÅKELYS BAK, TILDUGGING I FRONT, MODUL 6, AUDIO, LESELYS) |
|
|
50A |
Koblingsblokk for instrumentpanel (sikring - SIKKERHETSVINDU, EL-VINDU H, S/VARMEAPPARAT, EL-VINDU V, INNFELLBART SPEIL, BREMSEBRYTER, SOLTAK, STARTSPERRE, SMARTNØKKEL, relé for elektrisk vindu) |
|
|
40A |
Tenningsbryter, PDM-reléboks (Power Distribution Modules) (IG2-relé), startrelé |
|
|
40A |
Kjølevifterelé 1, underliggende koblingsboks (kjølevifterelé 2) |
|
|
40A |
Koblingsblokk for instrumentpanel (sikring - DØRLÅS, BLINKLYS, relé for baklys) |
|
|
40A |
Tenningsbryter, PDM-reléboks (Power Distribution Modules) (IG1-relé, ACC-relé) |
|
|
40A |
Koblingsblokk for instrumentpanel (relé for strømuttak) |
|
|
10 A |
Relé for klimaanlegg |
|
|
20A |
Frontlysrelé (lav) |
|
|
20A |
Frontlysrelé (høy) |
|
|
20A |
Drivstoffpumperelé |
|
|
15 A |
Tyverialarmhornrelé, hornrelé |
|
|
10 A |
Batterisensor |
|
|
30 A |
ENG E9, ENG E8, hovedrelé |
|
Symbol |
Relé-navn |
Type |
|---|---|---|
|
|
Burglar Alarm Horn Relay |
MICRO |
|
|
Wiper HI Relay |
MICRO |
|
|
Head Lamp LO Relay |
MICRO |
|
|
Wiper LO Relay |
MICRO |
|
|
Head Lamp HI Relay |
MICRO |
|
|
Cooling Fan 1 Relay |
MICRO |
|
|
Air Conditioner Relay |
MICRO |
|
|
Fuel Pump Relay |
MICRO |
|
|
Start Relay |
MICRO |
|
|
Cooling Fan 2 Relay |
MICRO |
|
|
Main Relay |
MINI |
|
|
Horn Relay |
MICRO |
|
|
Air Conditioner Blower Relay |
MICRO |
|
Symbol |
Sikringens kapasitet |
Beskyttet krets |
|---|---|---|
|
|
80A |
MDPS (motordrevet servostyring)-enhet |
|
|
150 A |
Sikring - ABS 1, ABS 2, VIFTE, DUGGFJERNING BAK |
|
|
10 A |
Relé for bakre vindusvisker, motor til frontvisker, multifunksjonsbryter |
|
|
15 A |
Magnetventil til rensekontroll, oljestyringsventil #1/#2, stoppventil for motorkjølevæske, klimaanleggsrelé, solenoidventil for variabelt inntak, ECM (kontrollmodul for motor) / PCM (kontrollmodul for drivverk) |
|
|
10 A |
Kjølevifterelé 1, oksygensensor (opp/ned), stoppventil for motorkjølevæske, forhjulssensor høyre side, underliggende koblingsboks (kjølevifterelé 2), solenoidventil for variabelt inntak |
|
|
15 A |
Drivstoffpumperelé, injektor #1, #2, #3, #4, ECM (kontrollmodul for motor), PCM (kontrollmodul for drivverk), oljestyringsventil #1/#2, magnetventil til rensekontroll |
|
|
10 A |
Frontlys høyre side |
|
|
10 A |
Frontlys venstre side |
|
|
20A |
Tenningsspole #1, #2, #3, #4, kondensator |
|
|
10 A |
[Manuell girkasse] Bryter til ryggelys |
|
|
40A |
Blokkeringsfritt bremsesystem (ABS)/ESC-kontrollmodul (elektronisk stabilitetskontroll) |
|
|
40A |
Blokkeringsfritt bremsesystem (ABS)/ESC-kontrollmodul (elektronisk stabilitetskontroll) |
|
|
40A |
Relé for klimaanleggsvifte |
|
|
40A |
Koblingsblokk for instrumentpanel (relé for duggfjerning bak) |
|
|
40A |
Koblingsblokk for instrumentpanel (sikring - STOPPLYS, DRL 2, DRL 1, TÅKELYS BAK, TILDUGGING I FRONT, MODUL 6, AUDIO, LESELYS) |
|
|
50A |
Koblingsblokk for instrumentpanel (sikring - SIKKERHETSVINDU, EL-VINDU H, S/VARMEAPPARAT, EL-VINDU V, INNFELLBART SPEIL, BREMSEBRYTER, SOLTAK, STARTSPERRE, SMARTNØKKEL, relé for elektrisk vindu) |
|
|
40A |
Tenningsbryter, PDM-reléboks (Power Distribution Modules) (IG 2-relé), startrelé |
|
|
40A |
Kjølevifterelé 1, underliggende koblingsboks (kjølevifterelé 2) |
|
|
40A |
Koblingsblokk for instrumentpanel (sikring - DØRLÅS, BLINKLYS, relé for baklys) |
|
|
40A |
Tenningsbryter, PDM-reléboks (IG 1-relé, ACC-relé) |
|
|
40A |
Koblingsblokk for instrumentpanel (relé for strømuttak) |
|
|
10 A |
Relé for klimaanlegg |
|
|
20A |
PCM (kontrollmodul for drivverk) |
|
|
20A |
Frontlysrelé (lav) |
|
|
20A |
Frontlysrelé (høy) |
|
|
20A |
Drivstoffpumperelé |
|
|
15 A |
Tyverialarmhornrelé, hornrelé |
|
|
15 A |
ECM (kontrollmodul for motor) / PCM (kontrollmodul for drivverk) |
|
|
10 A |
Batterisensor |
|
|
30 A |
Hovedrelé |
|
Symbol |
Relé-navn |
Type |
|---|---|---|
|
|
Burglar Alarm Horn Relay |
MICRO |
|
|
Wiper HI Relay |
MICRO |
|
|
Head Lamp LO Relay |
MICRO |
|
|
Wiper LO Relay |
MICRO |
|
|
Head Lamp HI Relay |
MICRO |
|
|
Cooling Fan 1 Relay |
MICRO |
|
|
Air Conditioner Relay |
MICRO |
|
|
Fuel Pump Relay |
MICRO |
|
|
Start Relay |
MICRO |
|
|
Cooling Fan 2 Relay |
MICRO |
|
|
Main Relay |
MINI |
|
|
Horn Relay |
MICRO |
|
|
Air Conditioner Blower Relay |
MICRO |
Sikringspanel for motorrom (Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV, bare for PTC-varmer)
