Biztosíték-/relétáblák ismertetése

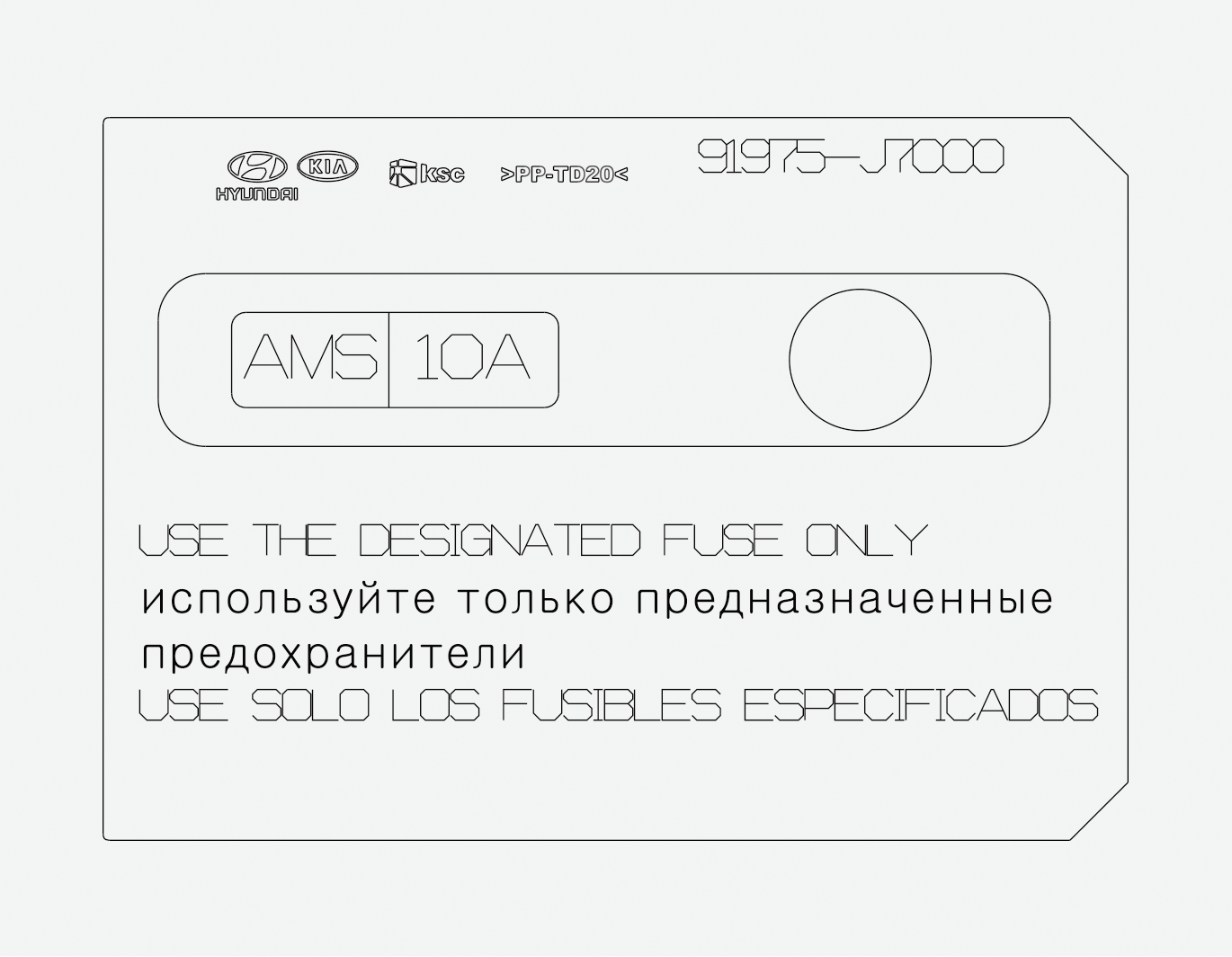

A biztosítéktáblák/relétáblák fedelének belső oldalára ragasztott címkén látható a biztosítékok/relék neve és amperszáma.
Előfordulhat, hogy a kézikönyvben szereplő biztosítéktáblával kapcsolatos leírások közül nem mindegyik vonatkozik az Ön gépkocsijára. Az információk a nyomtatás időpontjára vonatkoznak. Ha gépkocsijában a biztosítéktáblát ellenőrzi, olvassa el a biztosítéktáblán szereplő címkét.

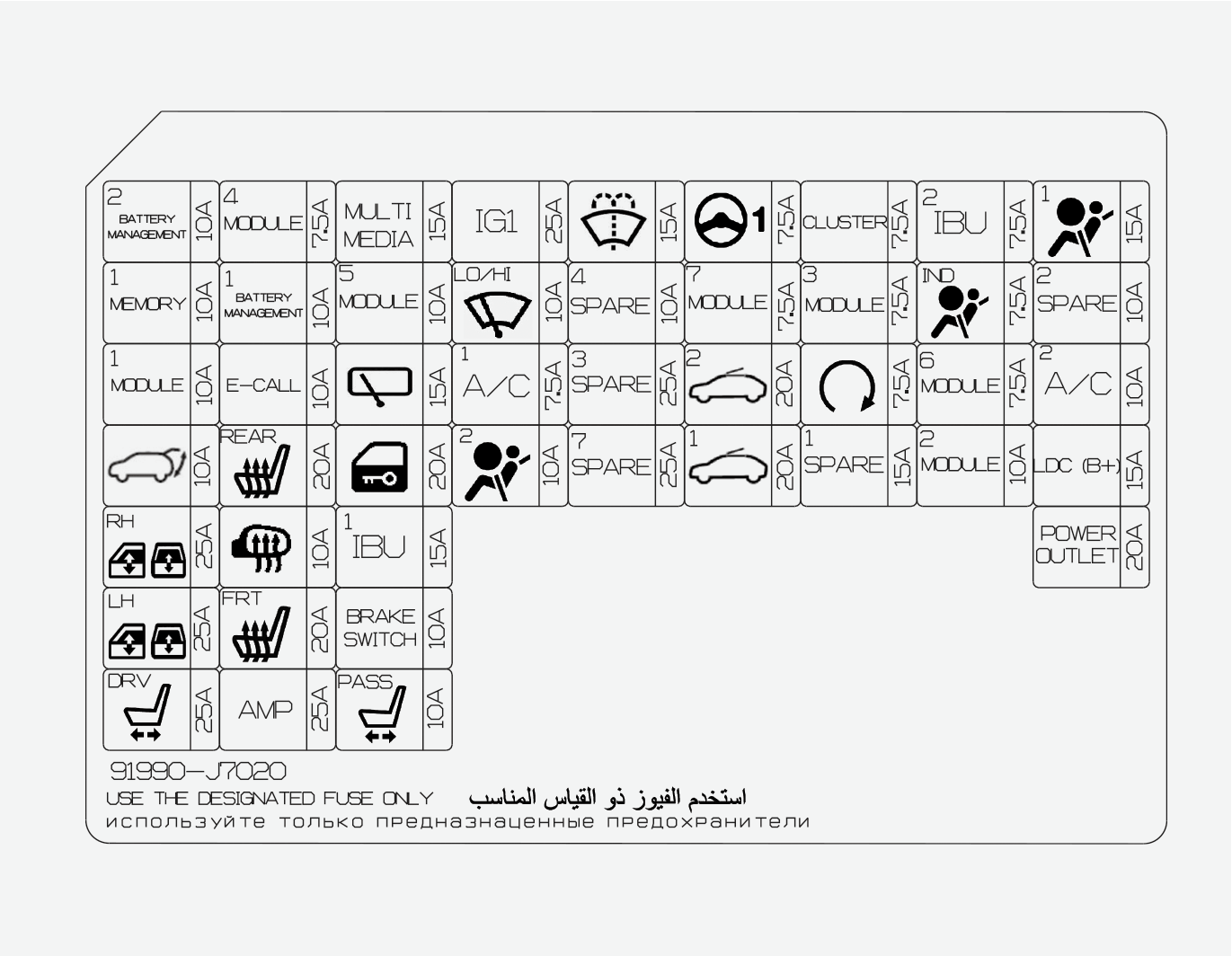

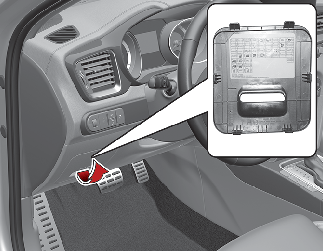

Vezető oldali biztosítéktábla
|
Biztosíték neve |
Szimbólum |
Biztosíték értéke |
Védett áramkör |
|---|---|---|---|
|
AKKUMULÁTOR -FELÜGYELET 2 |
 |
10 A |
BMS (akkumulátor-felügyeleti rendszer) |
|
MEMÓRIA 1 |
 |
10 A |
Vezető IMS modul (integrált memória rendszer), klímaberendezés vezérlőegység modulja, elektromosan felhajtható́ csomagtér ajtó́ modulja |
|
MODUL 1 |
 |
10 A |
Aktív légterelők, adatkapcsolat csatlakozó, műszercsoport, vészkapcsoló, ICM (integrált áramkör modul) relédoboz (külső tükör felhajtó/lehajtó relé), automatikus fény- és fotóérzékelő, konzolkapcsoló, vezető/utas intelligens kulcs külső fogantyú |
|
Csomagtérajtó |
 |
10 A |
Felhajtható csomagtér ajtó relé |
|
ELEKTROMOS ABLAKEMELŐ - J |
 |
25 A |
Elektromos ablakemelő jobb oldali reléje, vezető/utas elektromos ablak biztonsági modulja, jobb hátsó elektromos ablak biztonsági modulja |
|
ELEKTROMOS ABLAKEMELŐ - B |
 |
25 A |
Elektromos ablakemelő bal oldali reléje, vezető/utas elektromos ablak biztonsági modulja, bal hátsó elektromos ablak biztonsági modulja |
|
ELEKTROMOS VEZETŐÜLÉS |
 |
25 A |
Vezetőülés integrált memóriarendszerének modulja (IMS), vezetőoldali ülés kézi kapcsolója |
|
MODUL 4 |
 |
7,5 A |
A frontális ütközés elkerülését segítő rendszer, Sávtartást segítő egység, Jobb és bal oldali hátsó sarokradar, Fékasszisztens vezérlőmodul, Baleseti védőpárnázat, kapcsolója, IBU (Integrál karosszéria-szabályozó modul) ntelligens parkolást segítő modul, Sávtartást segítő egység, Elektromos kézifék kapcsoló parkolásnál, Adagolást szabályozó egység, Aktív légterelők |
|
VÉSZHÍVÁS |
 |
10 A |
MTS (Mozen telematikai rendszer) E-hívás modul |
|
ÜLÉSFŰTÉS, HÁTSÓ |
 |
20 A |
Hátsó ülés fűtésének vezérlőmodulja |
|
FŰTÖTT TÜKÖR |
 |
10 A |
Vezető/utas oldali külső elektromos tükör, Klímaberendezés vezérlőegysége, ECM (Motorvezérlő egység)/PCM (Erőátvitelvezérlő-egység) |
|
ÜLÉSFŰTÉS, ELÜLSŐ |
 |
20 A |
Első ülés melegítő vezérlőmodul, Első ülés légáramlás vezérlőmodul |
|
AMP |
 |
25 A |
Alacsony DC (Egyenáram)-DC (egyenáram) Konverter (AMP (Erősítő)), AMP (Erősítő) |
|
MULTIMÉDIA |
 |
15 A |
Alacsony DC (Egyenáram)-DC (Egyenáram) Konverter (Audió/AMP (Erősítő)), |
|
MODUL 5 |
|
10 A |
Hátsó üléshőmérséklet-szabályozó modul, MTS (Mozen telematikai rendszer), E-hívás modul, Elektrokromatikus tükör, Audió, Audió/Videó és navigációs fejegység, Automata sebességváltókar megvilágítás, Klímaberendezés vezérlőegysége, Alacsony DC (Egyenáram)-DC (egyenáram) Konverter (AMP (Erősítő)), Első ülés melegítő vezérlőmodul, Első ülés légáramlás vezérlőmodul, Vezető IMS modul (integrált memória rendszer), |
|
HÁTSÓ ABLAKTÖRLŐ |
 |
15 A |
Hátsó ablaktörlő motor, ICM (Integrált áram modul) Relé doboz (Hátsó ablaktörlő motor) |
|
AJTÓZÁR |
 |
20 A |
Ajtó záró/nyitó relé |
|
IBU 1 |
 |
15 A |
IBU (Integrál karosszéria-szabályozó modul) |
|
FÉKKAPCSOLÓ |
 |
10 A |
IBU (Integrál karosszéria-szabályozó modul), Féklámpa kapcsoló |
|
ELEKTROMOS ÜLÉS - UTASOLDAL |
 |
10 A |
Első ülés melegítő vezérlőmodul, Első ülés légáramlás vezérlőmodul |
|
IG 1 |
 |
25 A |
Motortér csatlakozóblokk (Biztosíték - ECU5, SENSOR4, ABS3, TCU2) |
|
ABLAKTÖRLŐ |
 |
10 A |
Motortér csatlakozóblokk (Első ablaktörlő (alacsony) relé), Első ablaktörlő motor, IBU (Integrál karosszéria-szabályozó modul), ECM (Motorszabályozó modul)/PCM (Erőátvitelvezérlő-egység modul) |
|
KLÍMABERENDEZÉS 1 |
 |
7,5 A |
Motortér csatlakozóblokk (3. hűtő ventilátor relé, 2. PTC melegítő relé, fújó relé, 1. PTC melegítő relé, 3. PTC melegítő relé), Klímaberendezés vezérlőegység |
|
LÉGZSÁK 2 |
 |
10 A |
SRS (Kiegészítő utasbiztonsági rendszer) vezérlőegység |
|
MOSÓBERENDEZÉS |
 |
15 A |
Többfunkciós kapcsoló |
|
MDPS |
 |
7,5 A |
MDPS (motoros szervokormány) egység |
|
MODUL 7 |
 |
7,5 A |
Hátsó ülésmelegítés-szabályozó modul, Első ülésmelegítés-szabályozó modul, Első ülés légáramlás vezérlőmodul, Fúvóka melegítő, Motortér csatlakozóblokk (Fejlámpa relé, DCU (Adagolás-szabályozó egység) relé), Hűtő ventilátor motor |
|
NAPFÉNYTETŐ 2 |
 |
20 A |
Panoráma napfénytető motor |
|
NAPFÉNYTETŐ 1 |
 |
20 A |
Panoráma napfénytető motor |
|
MŰSZERFALI KIJELZŐ |
MŰSZERFALI KIJELZŐ |
7,5 A |
Műszercsoport |
|
MODUL 3 |
 |
7,5 A |
Sport üzemmód kapcsoló, Féklámpa kapcsoló |
|
START (INDÍTÁS) |
 |
7,5 A |
ICM (Integrált áram modul) Relé doboz (Betörés riasztó relé), Erőátviteli tartomány kapcsolója, Motortér csatlakozóblokk (PDM 3 (IG1) relé), IBU (Integrál karosszéria-szabályozó modul), ECM (Motorszabályozó modul), PCM (Erőátvitelvezérlő-egység modul) |
|
IBU 2 |
 |
7,5 A |
IBU (Integrál karosszéria-szabályozó modul) |
|
LÉGZSÁK FIGYELMEZTETŐ- ÉS ELLENŐRZŐLÁMPÁJA |
 |
7,5 A |
Műszerfal, Vészkapcsoló |
|
MODUL 6 |
 |
7,5 A |
IBU (Integrál karosszéria-szabályozó modul) |
|
MODUL 2 |
 |
10 A |
Audió, Audió/Videó és navigációs fejegység, Alacsony DC (Egyenáram)-DC (Egyenáram) Konverter (Audió/AMP (Erősítő)), IBU (Integrál karosszéria-szabályozó modul), MTS (Mozen telematikai rendszer), E-hívás modul, Vezeték nélküli töltő, Motortér csatlakozóblokk (Csatlakozóaljzat relé), AMP (Erősítő), Külső elektromos tükör |
|
LÉGZSÁK 1 |
 |
15 A |
SRS (Kiegészítő utasbiztonsági rendszer) vezérlőegység |
|
KLÍMABERENDEZÉS 2 |
 |
10 A |
Motortér csatlakozóblokk (VENTILÁTOR relé), Klímaberendezés vezérlőegysége, Ventilátor ellenállás, Ventilátor motor, ECM (motorszabályozó modul)/PCM (Erőátvitelvezérlő-egység) |
|
LDC (B+) |
 |
15 A |
Audió, Audió/Videó és navigációs fejegység, Műszerfal, Klímaberendezés vezérlőegysége, Alacsony DC (Egyenáram)-DC (Egyenáram) Konverter (Audió/AMP (Erősítő)) |
|
ELEKTROMOS CSATLAKOZÓALJZAT |
 |
20 A |
Első csatlakozóaljzat, Bal oldali csatlakozóaljzat |

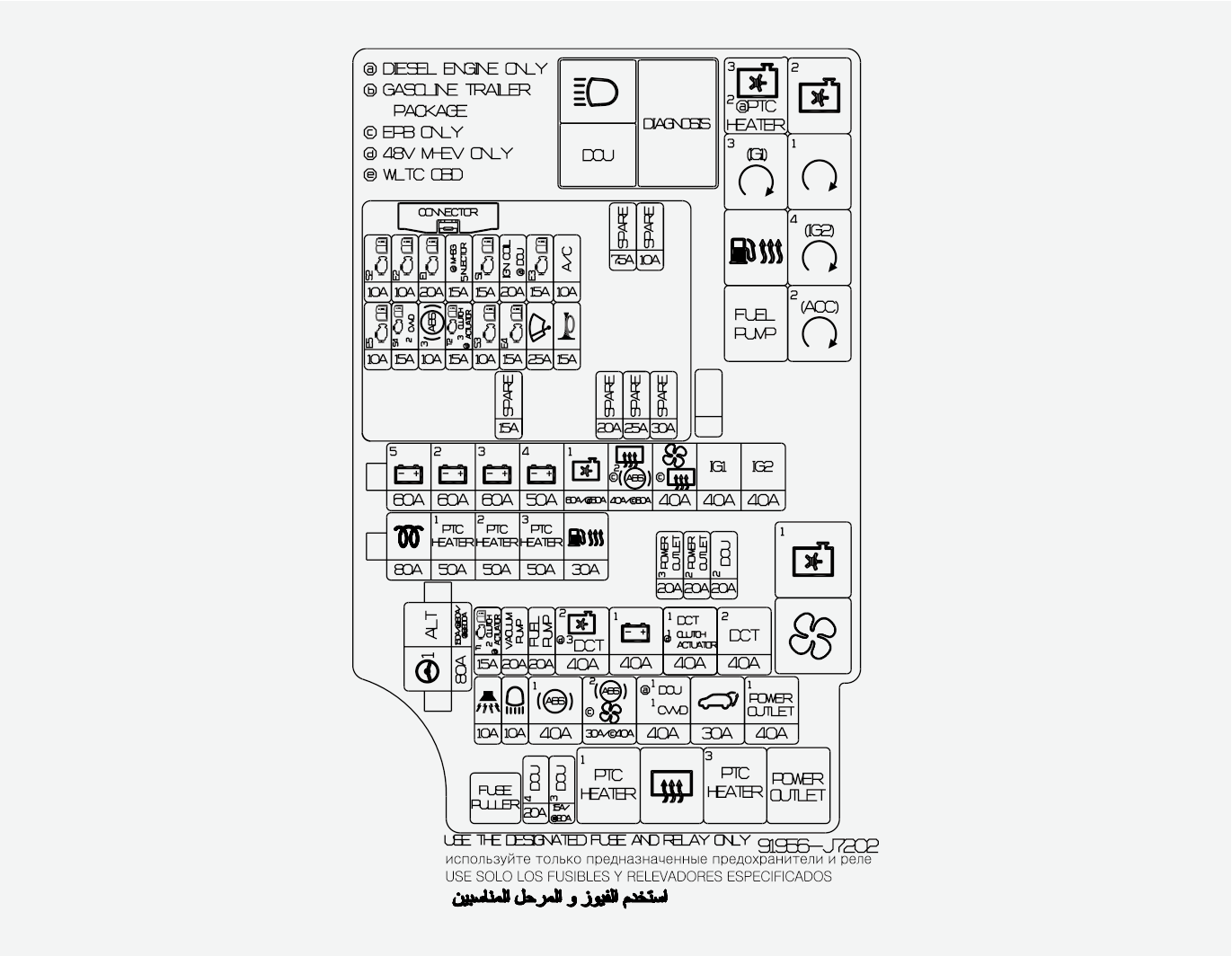

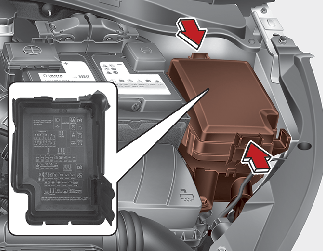

Motortéri biztosítéktábla

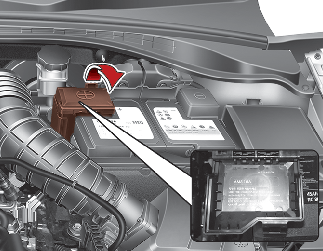

Motortér biztosítéktáblája (akkumulátor termináljainak burkolata)
|
Biztosíték neve |
Szimbólum |
Biztosíték teljesítménye |
Védett áramkör |
|---|---|---|---|
|
GENERÁTOR |
ALT |
150/180/200 A |
Biztosíték: RIASZTÓ, FÉNYSZÓRÓ ORSZÁGÚTI, ABS1, ABS2, DCU1, ELEKTROMOS HÁTSÓ AJTÓ MODUL ELEKTROMOS KIMENET1, Generátor |
|
MDPS |
|
80 A |
MDPS (motoros szervokormány) egység |
|
AKKUMULÁTOR 5 |
 |
60 A |
Biztosíték: 1. FŰTŐ VENTILÁTOR, HÁTSÓ FŰTÉS, 2. PTC FŰTŐ, 3. PTC FŰTŐ, ÜZEMANYAG FŰTŐ, üzemanyag-szabályozó relé |
|
AKKUMULÁTOR 2 |
 |
60 A |
Műszerfal elágazódoboz |
|
AKKUMULÁTOR 3 |
 |
60 A |
Műszerfal elágazódoboz |
|
AKKUMULÁTOR 4 |
 |
50 A |
Műszerfal csatlakozóblokk (Biztosíték: CSOMAGTÉR AJTÓ, HÁTSÓ ELEKTROMOS ABLAKEMELŐ, BAL ELEKTROMOS ABLAKEMELŐ, ELEKTROMOS VEZETŐÜLÉS, ELSŐ ÜLÉSFŰTÉS, ERŐSÍTŐ, ELEKTROMOS UTASÜLÉS, 2. NAPFÉNYTETŐ, 1. NAPFÉNYTETŐ) |
|
HŰTŐVENTILÁTOR 1 |
|
60 / 50 A |
2. HŰTŐVENTILÁTOR relé, 1. HŰTŐVENTILÁTOR relé |
|
HÁTSÓ FŰTÉS |
 |
40 A |
HÁTSÓ FŰTÉS relé |
|
ABS 2 |
|
30 A |
ABS (blokkolásgátló fékrendszer) modul / ESC (elektronikus menetstabilizáló rendszer) modul |
|
VENTILÁTOR |
 |
40 A |
VENTILÁTOR relé |
|
HÁTSÓ FŰTÉS |
|
40 A |
HÁTSÓ FŰTÉS relé |
|
IG1 |
 |
40 A |
Gyújtáskapcsoló, PDM 3 (IG1) Relé, PDM 2 (ACC (SEGÉD)) Relé |
|
IG2 |
 |
40 A |
Gyújtáskapcsoló, START relé, PDM 4 (IG2) relé |
|
IZZÍTÁS |
 |
80 A |
Izzító egység |
|
PTC FŰTŐ 1 |
 |
50 A |
1. PTC FŰTŐ relé |
|
PTC FŰTŐ 2 |
 |
50 A |
2. PTC FŰTŐ relé |
|
PTC FŰTŐ 3 |
 |
50 A |
3. PTC FŰTŐ relé |
|
ÜZEMANYAG-MELEGÍTŐ |
 |
30 A |
ÜZEMANYAG-MELEGÍTŐ relé |
|
ELEKTROMOS CSATLAKOZÓALJZAT 3 |
 |
20 A |
Hátsó Elektromos Csatlakozóaljzat |
|
ELEKTROMOS CSATLAKOZÓALJZAT 2 |
 |
20 A |
Első csatlakozóaljzat, Jobb oldali csatlakozóaljzat |
|
DCU 2 |
 |
20 A |
Adagoló vezérlőegység |
|
TCU 1 |
 |
15 A |
TCM (Váltóvezérlő modul) |
|
TENGELYKAPCSOLÓ MŰKÖDTETŐJE 2 |
 |
15 A |
Elektromos tengelykapcsoló modul |
|
VÁKUUMSZIVATTYÚ |
 |
20 A |
Vákuumszivattyú |
|
ÜZEMANYAG-SZIVATTYÚ |
 |
20 A |
ÜZEMANYAG-SZIVATTYÚ relé |
|
HŰTŐVENTILÁTOR 2 |
|
40 A |
3. HŰTŐVENTILÁTOR relé, 2. HŰTŐVENTILÁTOR relé |
|
DCT 3 |
 |
40 A |
Intelligens váltóműködtető |
|
AKKUMULÁTOR 1 |
 |
40 A |
Műszerfal elágazódoboz (LONG TERM LOAD LATCH RELAY, Biztosíték: 1. MODUL, HÁTSÓ ÜLÉSFŰTÉS, AJTÓZÁR, IBU1, FÉK KAPCSOLÓ, 2. LÉGZSÁK) |
|
DCT 1 |
 |
40 A |
TCM (Váltóvezérlő modul) |
|
TENGELYKAPCSOLÓ MŰKÖDTETŐJE 1 |
 |
40 A |
Elektromos tengelykapcsoló modul |
|
DCT 2 |
 |
40 A |
TCM (Váltóvezérlő modul) |
|
RIASZTÓ |
 |
10 A |
Riasztó Relé |
|
TÁVOLSÁGI FÉNYSZÓRÓ |
 |
10 A |
FÉNYSZÓRÓ MAGAS relé |
|
ABS 1 |
 |
40 A |
ESC (Elektronikai stabilitásvezérlő) modul |
|
ABS 2 |
 |
30 A |
ESC (Elektronikus stabilitásvezérlő) modul, EPB |
|
VENTILÁTOR |
|
40 A |
VENTILÁTOR relé |
|
DCU 1 |
 |
40 A |
DCU (Adagoló vezérlőegység) relé |
|
CVVD 1 |
 |
40 A |
CVVD (Folyamatosan változó szelepidőtartam) működtetője |
|
Elektromos csomagtérajtó-egység |
 |
30 A |
Elektromos csomagtérajtó-egység |
|
ELEKTROMOS CSATLAKOZÓALJZAT 1 |
|
40 A |
ELEKTROMOS CSATLAKOZÓALJZAT relé |
|
DCU 4 |
 |
20 A |
Adagoló vezérlőegység |
|
DCU 3 |
 |
15A/20A |
Adagoló vezérlőegység |
|
SZENZOR 2 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Légkondicionáló kompresszor relé, öblítésvezérlő mágnesszelep, RCV vezérlés mágnesszelepe, 1. HŰTŐVENTILÁTOR relé, olaj-ellenőrző szelep (beömlő/kipufogó) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Légkondicionáló kompresszor relé, öblítésvezérlő mágnesszelep, RCV vezérlés mágnesszelepe, 1. HŰTŐVENTILÁTOR relé, olaj-ellenőrző szelep (beömlő/kipufogó) [(Benzin) 1.6 MPI] Tisztítást szabályozó mágnesszelep, Változó bevitelű mágnesszelep, 3. HŰTŐ VENTILÁTOR relé, 2. HŰTŐ VENTILÁTOR relé, Olajszabályozó szelep (Bemeneti/kimeneti) [(Benzin) 1.6 T-GDi] Olajvezérlő szelep #1/#2, CCV, 2. hűtőventilátor relé, PCSV, RCV |
|
ECU 2 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (Motorvezérlő egység) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (Motorvezérlő egység) [(Benzin) 1.6 MPI] ECM (motorvezérlő modul)/PCM (átvitel vezérlőmodulja) [(Benzin) 1.6 T-GDi] ECM (Motorvezérlő egység) |
|
ECU 1 |
 |
20 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (Motorvezérlő egység) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (Motorvezérlő egység) [(Benzin) 1.6 MPI] ECM (motorvezérlő modul)/PCM (átvitel vezérlőmodulja) [(Benzin) 1.6 T-GDi] ECM (Motorvezérlő egység) |
|
INJEKTOR |
 |
15 A |
[(Benzin) 1.6 MPI] Injektor #1~#4 |
|
Mild Hibrid önindító és generátor |
 |
15 A |
MHSG (MILD HIBRID ÖNINDÍTÓ ÉS GENERÁTOR) |
|
SZENZOR 1 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Oxigénérzékelő (Fel), Oxigénérzékelő (Le) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Oxigénérzékelő (Fel), Oxigénérzékelő (Le) [(Benzin) 1.6 MPI] Oxigénérzékelő (fel), Oxigénérzékelő (le) [(Benzin) 1.6 T-GDi] ECM (motorvezérlő modul), Oxigénérzékelő (FEL/Le) |
|
GYÚJTÓTEKERCS |
 |
20 A |
[[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV]] gyújtótekercs #1-#3 [[Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV]] gyújtótekercs #1-#4 [(Benzin) 1.6 MPI] Gyújtótekercs 1–4, Kondenzátor [(Benzin) 1.6 T-GDi] Gyújtótekercs 1–4, Kondenzátor |
|
ECU 3 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (Motorvezérlő egység) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (Motorvezérlő egység) [(Benzin) 1.6 MPI] ECM (motorvezérlő modul)/PCM (átvitel vezérlőmodulja) [(Benzin) 1.6 T-GDi] ECM (Motorvezérlő egység) |
|
KLÍMABERENDEZÉS |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] légkondicionáló kompresszor [Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] légkondicionáló kompresszor [(Benzin) 1.6 T-GDi] Légkondicionáló kompresszor |
|
ECU 5 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV]] ECM (Motorvezérlő egység) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (Motorvezérlő egység) [(Benzin) 1.6 MPI] ECM (motorvezérlő modul)/PCM (átvitel vezérlőmodulja) [(Benzin) 1.6 T-GDi] ECM (Motorvezérlő egység) |
|
SZENZOR 4 |
 |
15 A |
[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Vákuumszivattyú |
|
CVVD 2 |
 |
15 A |
CVVD (Folyamatosan változó szelepidőtartam) működtetője |
|
ABS 3 |
 |
10 A |
[ÖSSZES] ESC (Elektronikai stabilitásvezérlő) modul, Kuplung főhenger |
|
TCU 2 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] INDÍTÁSGÁTLÓ KAPCSOLÓ, TCM (sebességváltó vezérlő modul) [Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] INDÍTÁSGÁTLÓ KAPCSOLÓ, TCM (sebességváltó vezérlő modul) [(benzin) 1.6 T-GDi] INDÍTÁSGÁTLÓ KAPCSOLÓ, TCM (sebességváltó vezérlő modul) [(benzin) 1.6 MPI] INDÍTÁSGÁTLÓ KAPCSOLÓ |
|
TENGELYKAPCSOLÓ MŰKÖDTETŐJE 3 |
 |
15 A |
Elektromos tengelykapcsoló modul |
|
SZENZOR 3 |
 |
10 A |
[(Benzin) 1.6 MPI] ÜZEMANYAGPUMPA relé [Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ÜZEMANYAGPUMPA relé [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ÜZEMANYAGPUMPA relé [(Benzin) 1.6 MPI] ÜZEMANYAGPUMPA relé [(Benzin) 1.6 T-GDi] ÜZEMANYAGPUMPA relé |
|
ECU 4 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (Motorvezérlő egység) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (Motorvezérlő egység) [(Benzin) 1.6 MPI] ECM (motorvezérlő modul)/PCM (átvitel vezérlőmodulja) [(Benzin) 1.6 T-GDi] ECM (Motorvezérlő egység) |
|
ABLAKTÖRLŐ |
 |
25 A |
[ÖSSZES] Ablaktörlő relé |
|
KÜRT |
 |
15 A |
[ÖSSZES] Kürt relé |
|
Relé neve |
Szimbólum |
Típus |
|---|---|---|
|
3. HŰTŐVENTILÁTOR relé |
|
MIKRO |
|
2. PTC FŰTŐ relé |
|
MIKRO |
|
2. HŰTŐVENTILÁTOR relé |
|
MIKRO |
|
3. PDM (IG1) relé |
 |
MIKRO |
|
INDÍTÓ relé |
 |
MIKRO |
|
ÜZEMANYAG-MELEGÍTŐ relé |
 |
MIKRO |
|
4. PDM (IG2) relé |
 |
MIKRO |
|
ÜZEMANYAG-SZIVATTYÚ relé |
 |
MIKRO |
|
2. PDM (ACC) relé |
 |
MIKRO |
|
1. HŰTŐVENTILÁTOR relé |
|
MINI |
|
VENTILÁTOR relé |
 |
MINI |
|
1. PTC FŰTŐ relé |
 |
MIKRO |
|
HÁTSÓ FŰTÉS relé |
 |
MIKRO |
|
3. PTC FŰTŐ relé |
 |
MIKRO |
|
ELEKTROMOS CSATLAKOZÓALJZAT relé |
 |
MIKRO |
|
FÉNYSZÓRÓ MAGAS relé |
 |
MIKRO |
|
DCU relé |
 |
MIKRO |
